MQTT.fx接入示例

MQTT.fx是一款基于Eclipse Paho使用Java语言编写的MQTT客户端，支持Windows、Mac和Linux操作系统，可用于验证设备是否可与物联网平台正常连接，并通过Topic订阅和发布消息。本文以Windows系统下MQTT.fx为例，介绍设备使用MQTT协议模拟接入Modbus物联网平台。

前提条件 #

创建设备 #

●创建项目（项目管理→新增项目）。
●创建设备（设备管理→设备配置→新增设备）

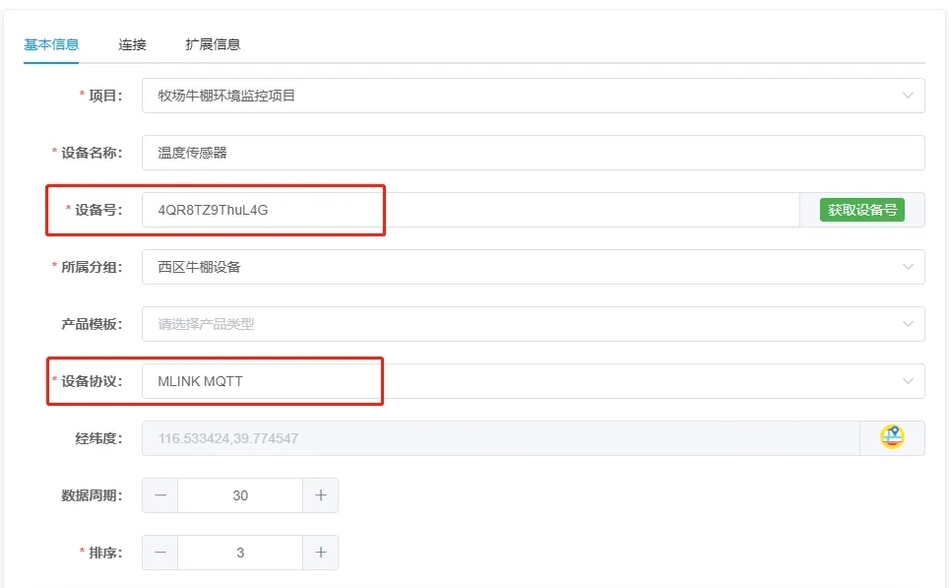

●填写设备名称，随机生成或者手动填写设备号，在设备协议中选择MLINK MQTT，定位设备所在经纬度，保存即可。（设备号复制保存备用）

添加数据 #

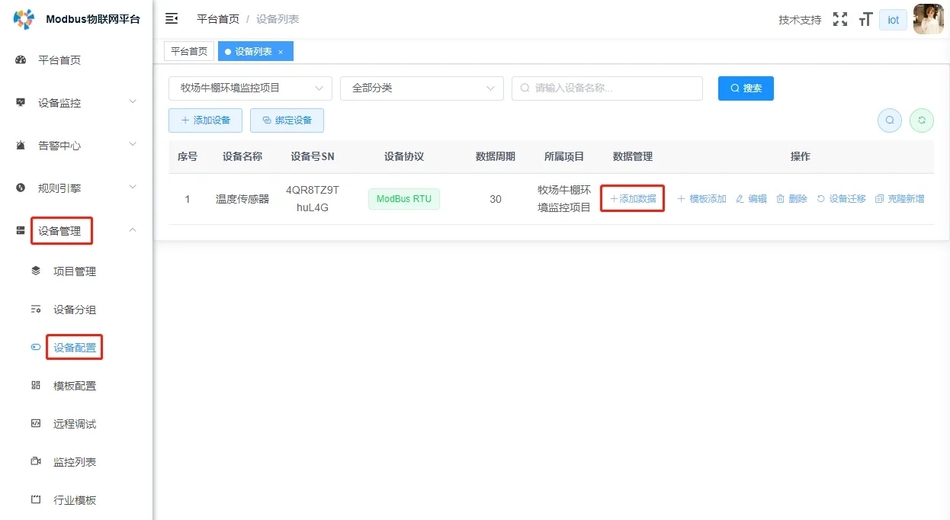

打开设备管理→设备配置→选择刚刚添加的设备，然后点击“ +添加数据 ”

备注

从设备地址是sensor_device_id ，寄存器是port_id，数据数值是Sdata ，具体稍后有具体说明。
使用MQTT通讯协议，下面的属性名称，Modbus功能码，数据格式，数据顺序不会影响最终数据，随便选择就可以!

使用MQTT.fx，模拟设备接入物联网平台的操作如下。

配置MQTT.fx接入 #

1.下载并安装MQTT.fx软件。MQTT.fx软件安装和使用说明，请参见MQTT.fx。本文操作以mqttfx-5.2.0-windows-x64版本为例演示具体操作。由于第三方软件不定期更新，建议您以实际页面为准。

说明

使用MQTT.fx工具所需的License，请自行申请。

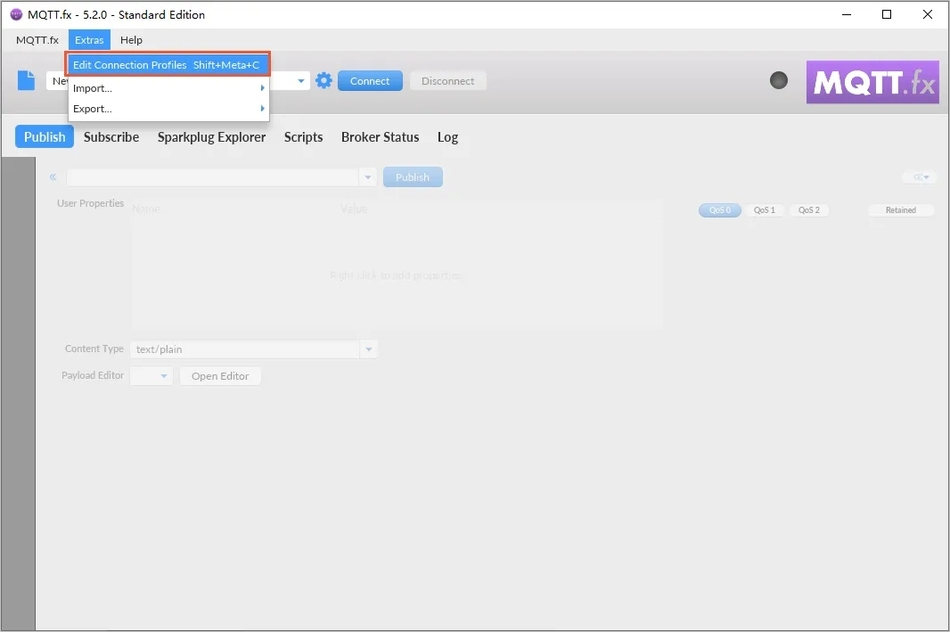

2.打开MQTT.fx软件，单击菜单栏中的Extras，选择Edit Connection Profiles。

3.在Edit Connection Profiles页面，完成以下参数的设置。
4.设置基本信息。

5单击User Credentials，选中Use Username/Password复选框，设置User Name和Password

6.设置完成后，单击右下角的OK。

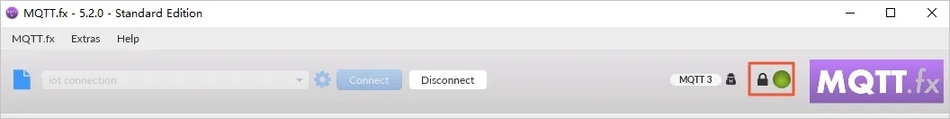

7.单击Connect。右侧亮绿灯，表示连接成功。

您可在设备监控，在对应项目下，查看该设备状态。

MQTT 主题一览 #

Modbus物联网平台 作为物联网 PaaS 云平台，对设备 MQTT 接入提供了内置的访问协议规范，让设备和云平台的消息通信更加有章可循，大大简化了物联网项目的开发难度，缩短了产品的开发周期。
不同于普通的 MQTT 使用方式，我们提供了标准的内置主题，这足以实现绝大多数的物联网应用场景。

4QR8TZ9ThuL4G为示例设备号SN，请替换为自己的！

上行通信 #

1.在MQTT.fx上，单击Publish，在Publish文本框中，输入具有发布权限的
2.Topic：/dev/coo/4QR8TZ9ThuL4G 设备号SN(请替换为自己的）
3.在文本编辑页面，输入要发送的消息内容，然后单击Publish。

[
    {"sensor_device_id": 1, "port_id": 1, "sdata": 33}
]

多条示例：

[
    {"sensor_device_id": 1, "port_id": 1, "sdata": 33},
    {"sensor_device_id": 1, "port_id": 2, "sdata": 60}
]

备注：sensor_device_id 地址号，port_id 寄存器号，Sdata 数据数值

下行通信 #

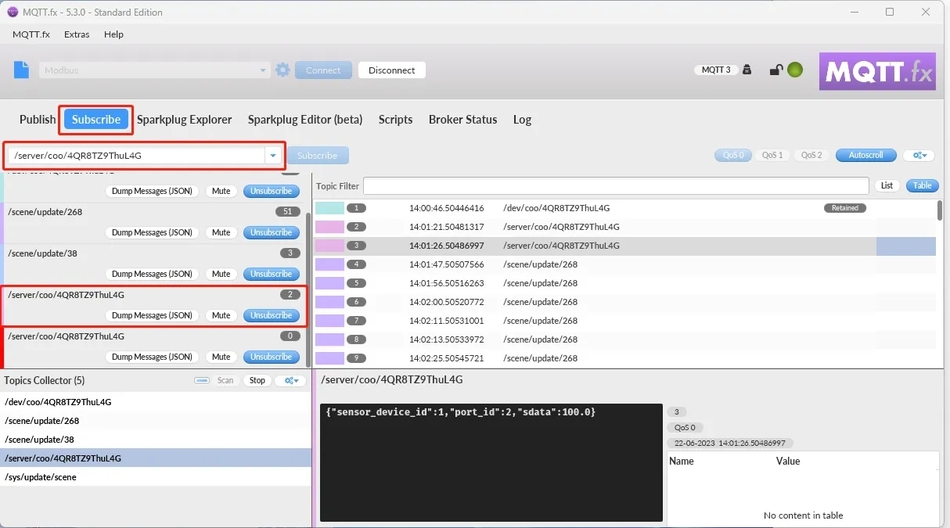

1.在MQTT.fx上单击Subscribe，在Subscribe文本框中，输入与订阅对应的 topic 信息
2.Topic：/server/coo/4QR8TZ9ThuL4G 设备号SN(请替换为自己的）
3.单击Subscribe。订阅成功后，该Topic会显示在列表中。

{"sensor_device_id":1,"port_id":2,"sdata":100.0}

备注：sensor_device_id 地址号，port_id 寄存器号，Sdata 传感器数值

4.登录物联网平台控制台，在对应实例下，选择设备监控 > 选择对应的数据下发。
5.单击设备对应操作列的查看，进入设备详情页面。
6.单击Topic列表页签，单击已订阅Topic对应操作列的发布消息。
7.输入消息内容，例如100 .0，单击确认。

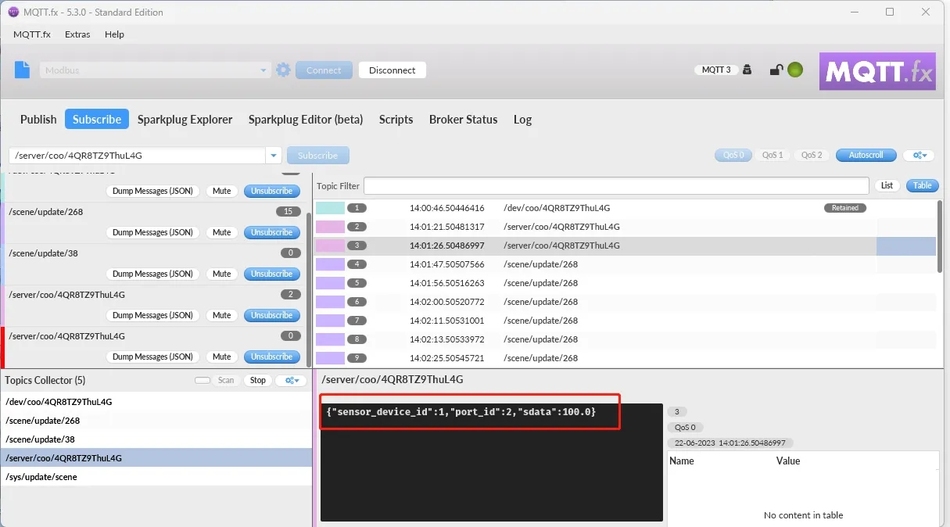

8.回到MQTT.fx上，查看接收到的消息。
