非标HEX(16进制）报文如何接入Modbus物联网平台？ #

非标数值类型传感器接入 #

下面以一款某厂家 七合一空气质量 私有协议举例

报文如下：

查询报文：1A 11 22 33 44 86 86 86 0F (XX XX XX XX XX替换成是七合一传感器实际地址）

返回报文：1A 11 22 33 44 00 01 01 00 02 01 00 03 01 00 04 01 00 05 01 00 06 01 00 07 01 0F

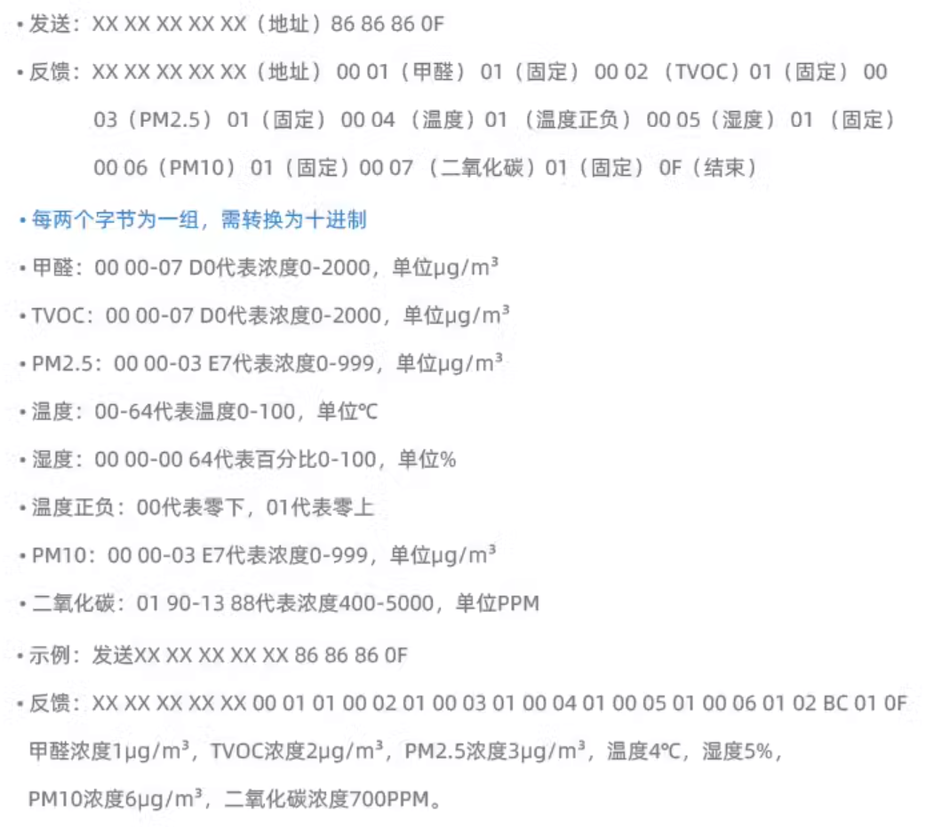

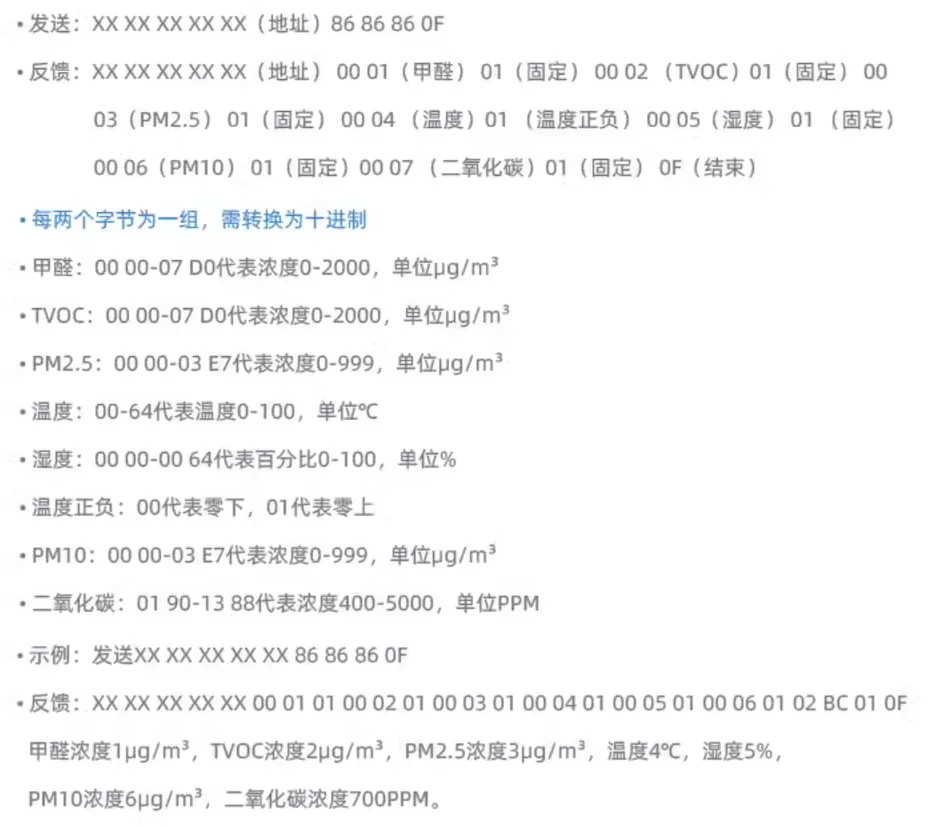

返回解释：五位地址后，每3个字节为一组，通过位置判断是具体哪个环境参数

下面我们根据厂家提供的协议进行配置：

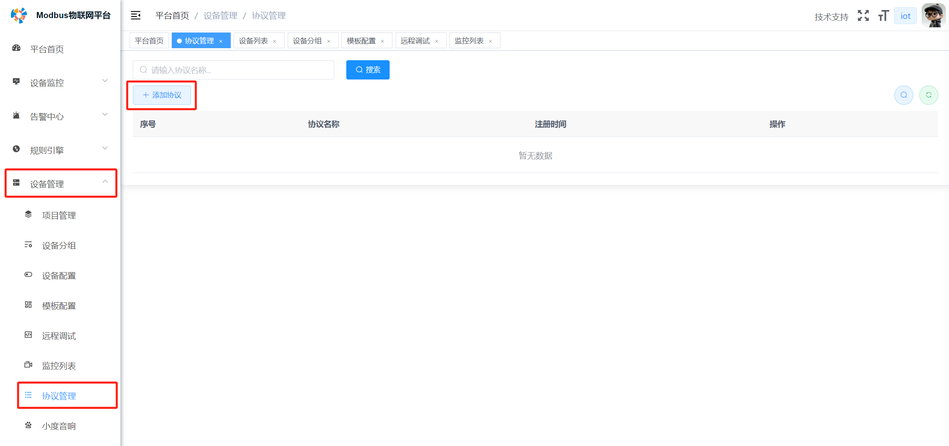

设备管理→协议管理→添加协议

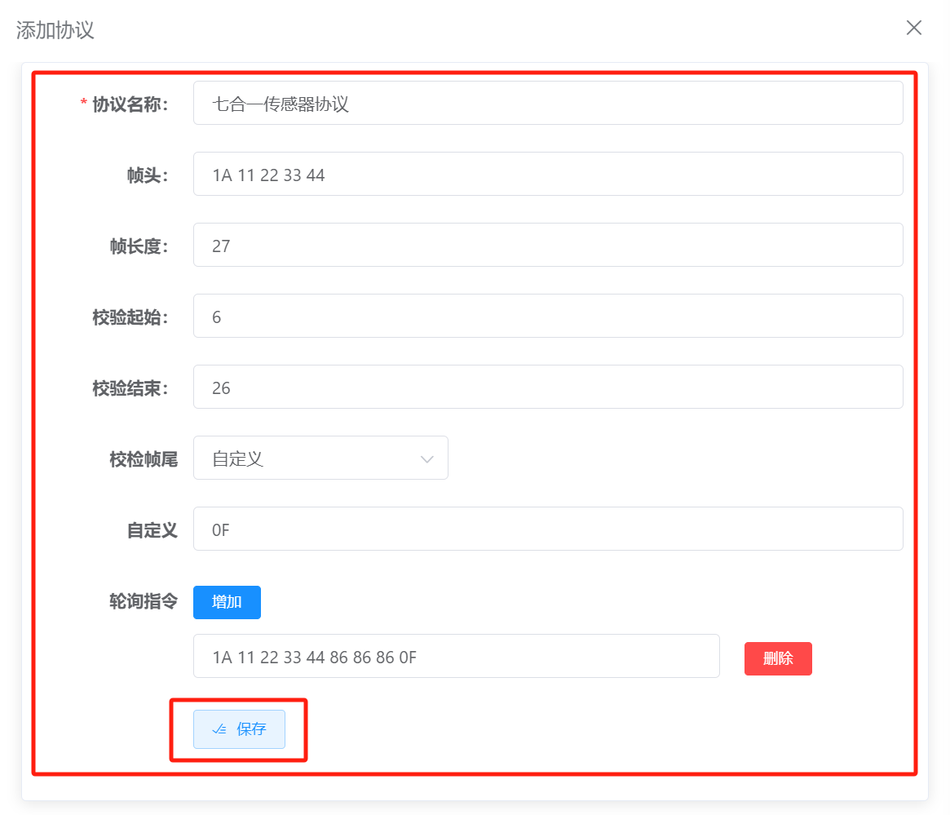

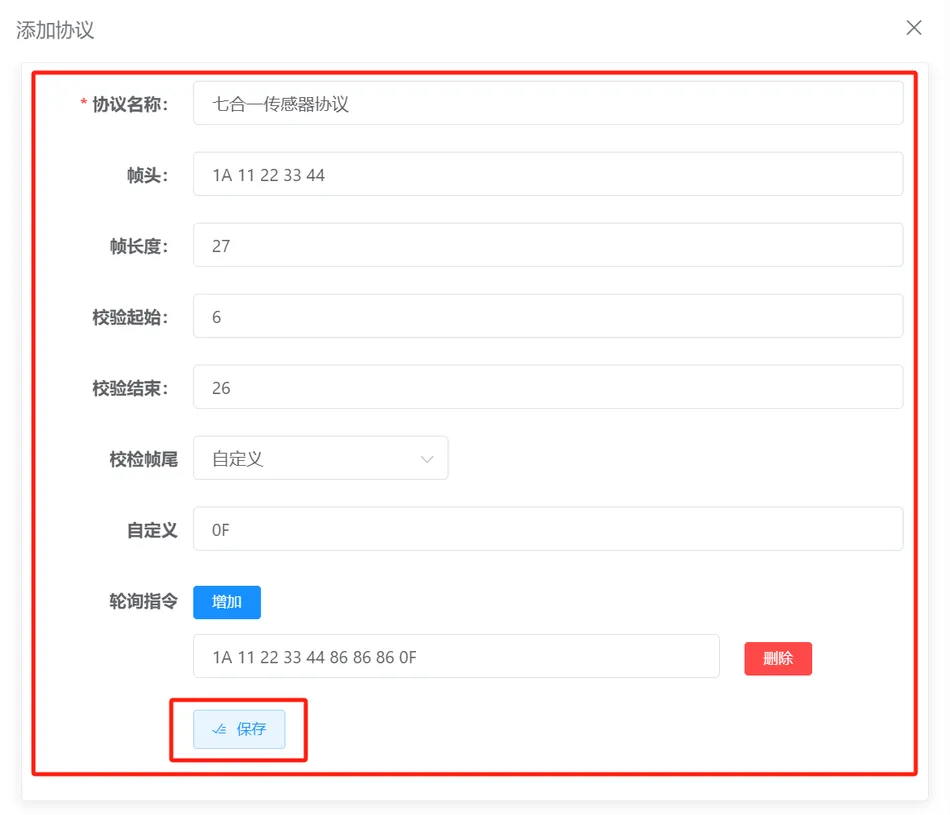

根据下文的说明，我们可以得出帧头：1A 11 22 33 44，帧长度： 27，校验起始：6，校验结束：26，校验帧尾：自定义，自定义：0F，轮询指令：1A 11 22 33 44 86 86 86 0F

其实，效验帧尾设置为不校验也是可以，报文0F结尾，属于固定值，对解析影响不大。

如何设置帧头 ( 自定义协议解析帧头设置) #

帧头是起始字节到非变量的整段报文，每个解析帧头必须不同，在帧头中输入起始字节到非变量的报文，可起到精确设备进行解析的作用，如在帧头中输入1A 11 22 33 44 ，通过索引1A 11 22 33 44设备地址后，就可以准确地对该地址设备解析。

如何设置帧长度 #

帧长度即将接收的帧总长度，包括帧头、数据位和帧尾

例如：1A 11 22 33 44 00 01 01 00 02 01 00 03 01 00 04 01 00 05 01 00 06 01 00 07 01 0F

所有字节加起来总和，这里是27

如何设置校验起始 #

帧尾校验从哪一位开始

如何设置校验结束 #

帧尾校验从哪一位结束

如何设置效验帧尾 #

勾选校验帧尾，即添加帧尾校验，可选择对应的效验方式，勾选不校验，即不对报文进行校验。点击校验帧尾输入框，弹出 CRC16 累加和 自定义 不校验 下拉框，在帧尾中选择指令函数CRC16，可对指令帧尾进行 MODBUS 校验。

轮询指令 #

设备的状态查询的完整报文。

添加设备 #

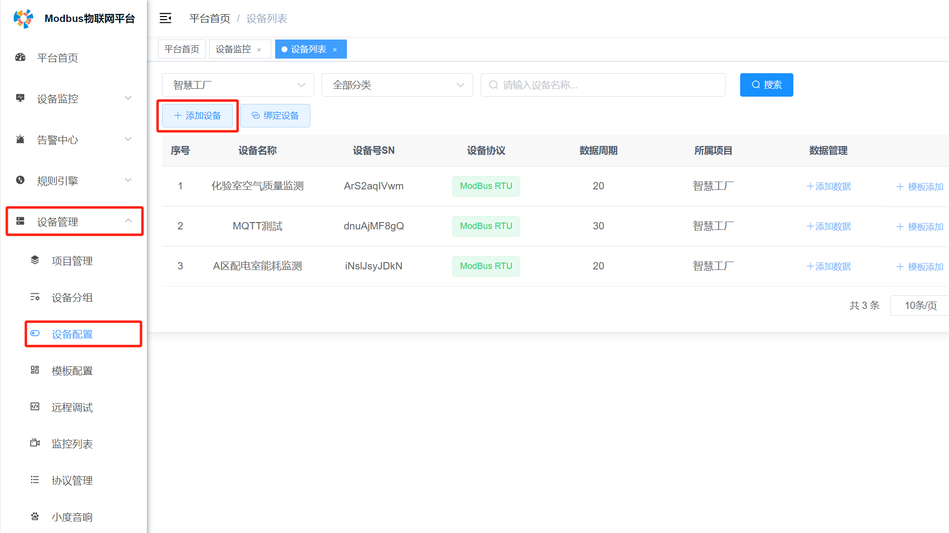

设备管理→设备配置→添加设备

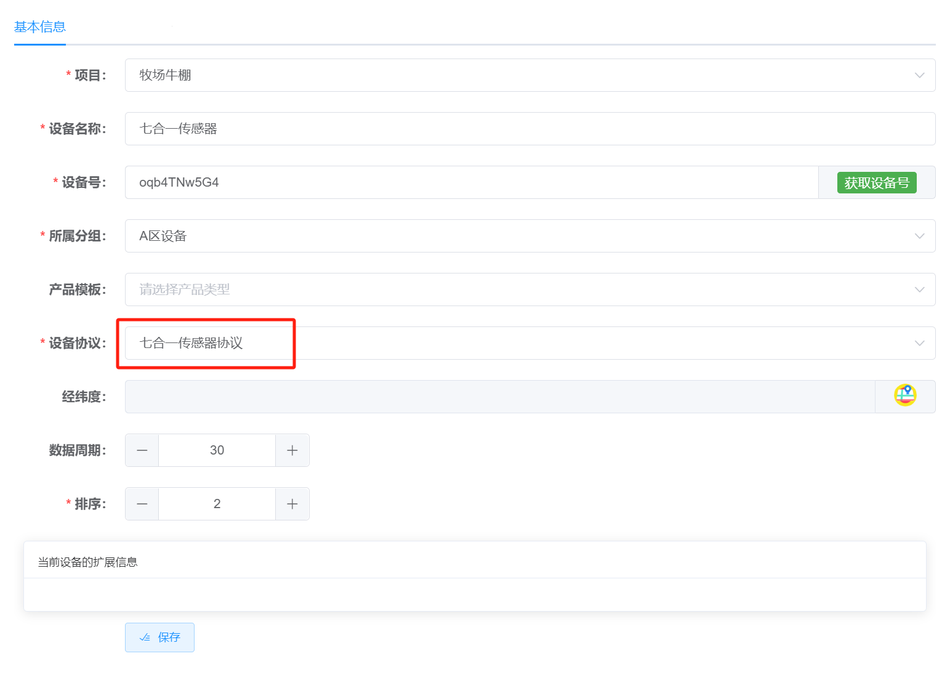

添加设备时，选择刚刚添加的协议“七合一传感器协议”

添加数据 #

如何设置寄存器/偏移量格式数据格式数据顺序 #

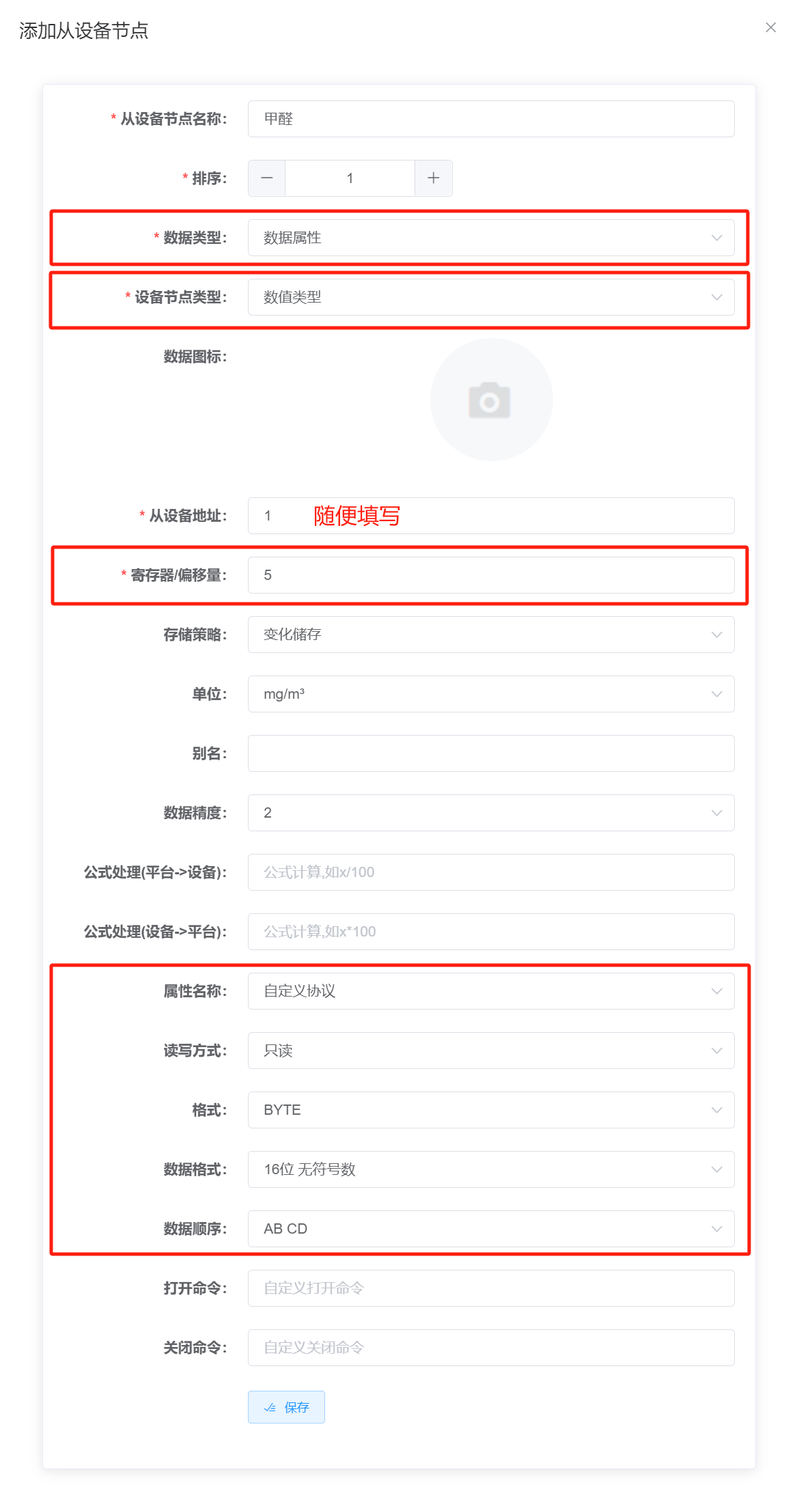

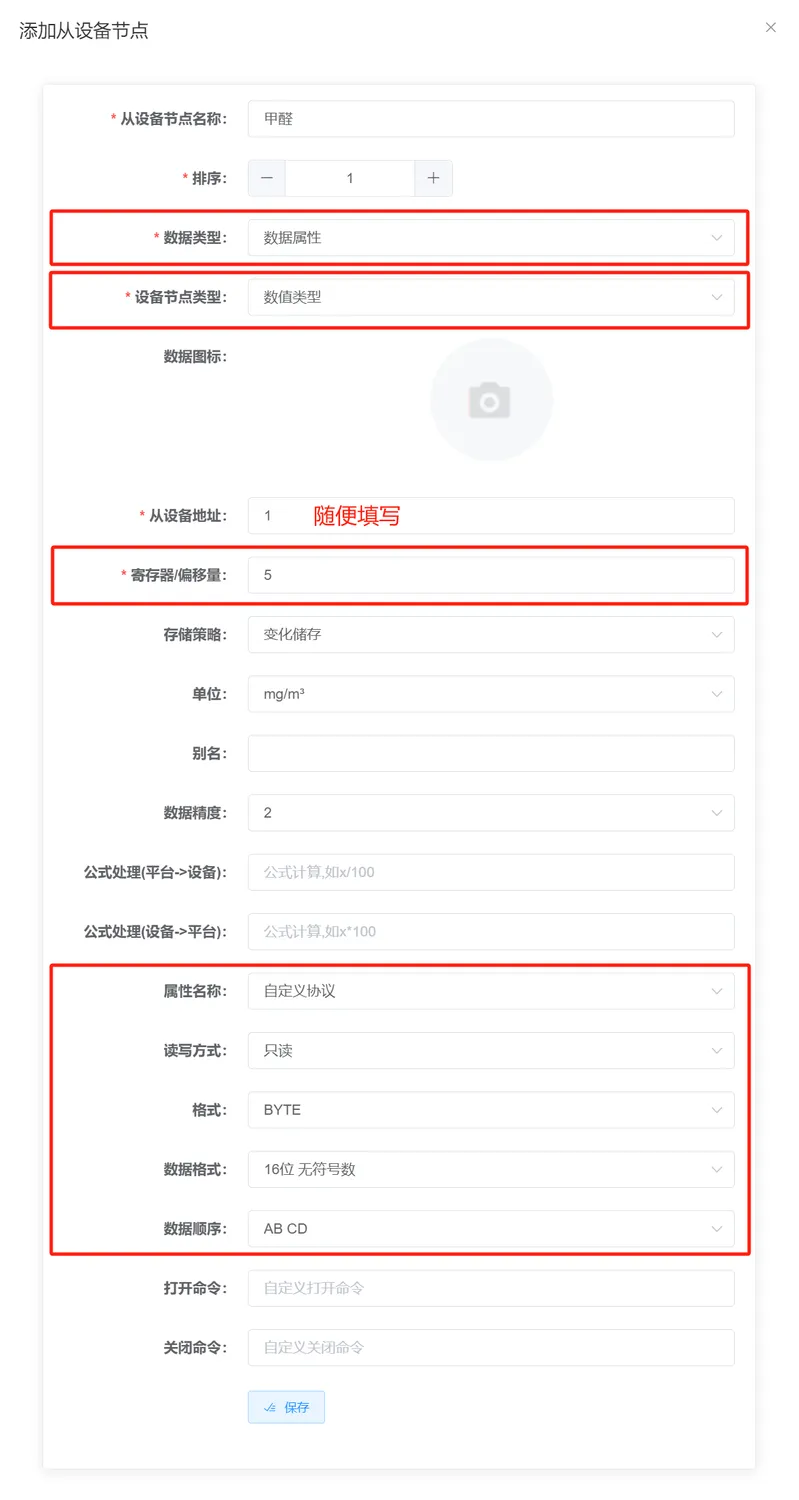

寄存器/偏移量：它的意思是选取该数值的第几位 (从 0 开始数) ，比如1A 11 22 33 44 ~~00 01~~ 01 00 02 01 00 03 01 00 04 01 00 05 01 00 06 01 00 07 01 0F 的甲醛偏移量为 5 ，甲醛的数据只有2字节，那么格式选择“16位无符号数”，数据格式 AB CD 。

根据这个说明得到：

甲醛：寄存器/偏移量 5

TVOC:寄存器/偏移量 8

PM2.5:寄存器/偏移量 11

温度：寄存器/偏移量 14

湿度：寄存器/偏移量 17

PM10:寄存器/偏移量 20

二氧化碳：寄存器/偏移量 23

根据上图把算出的寄存器/偏移量按上图全部添加即可！

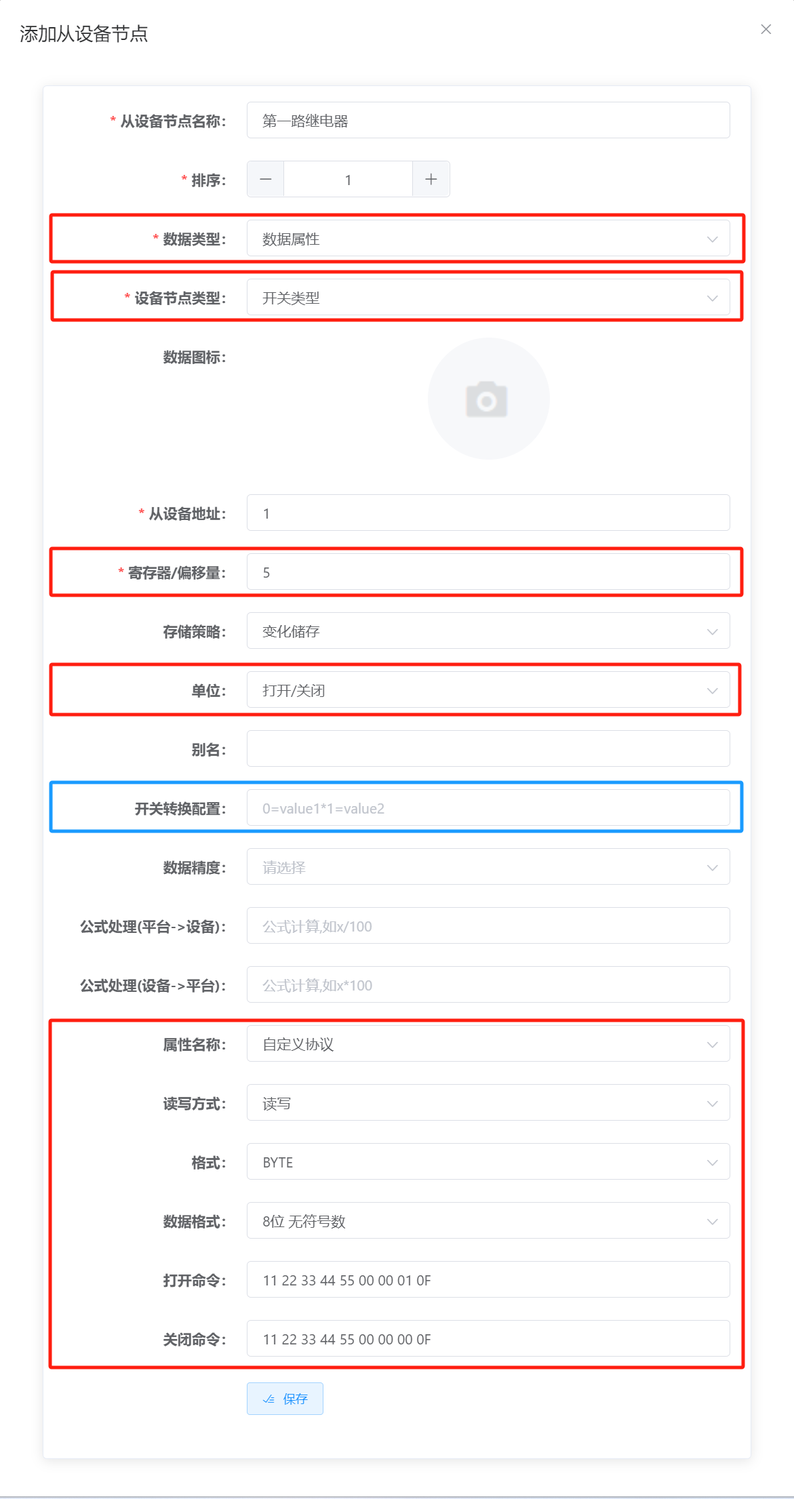

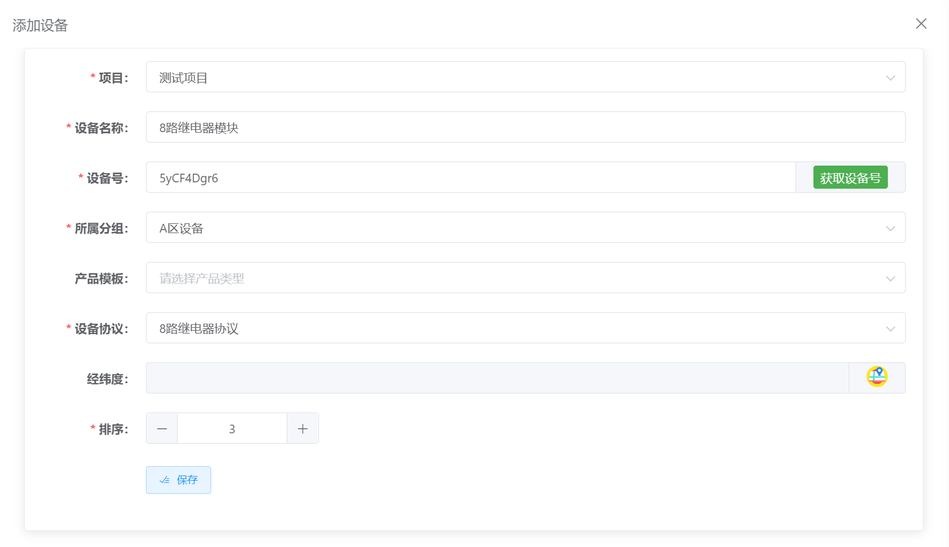

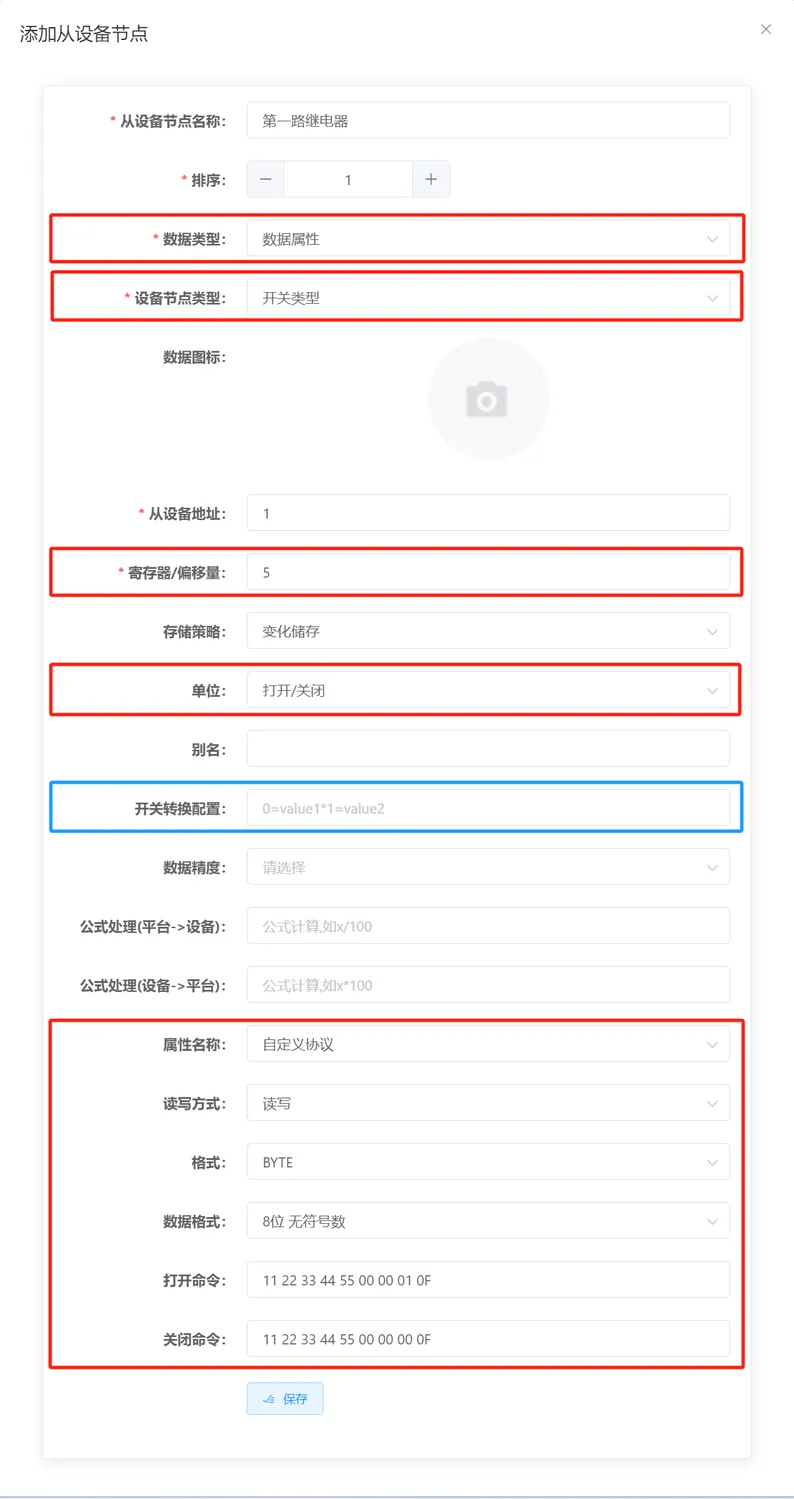

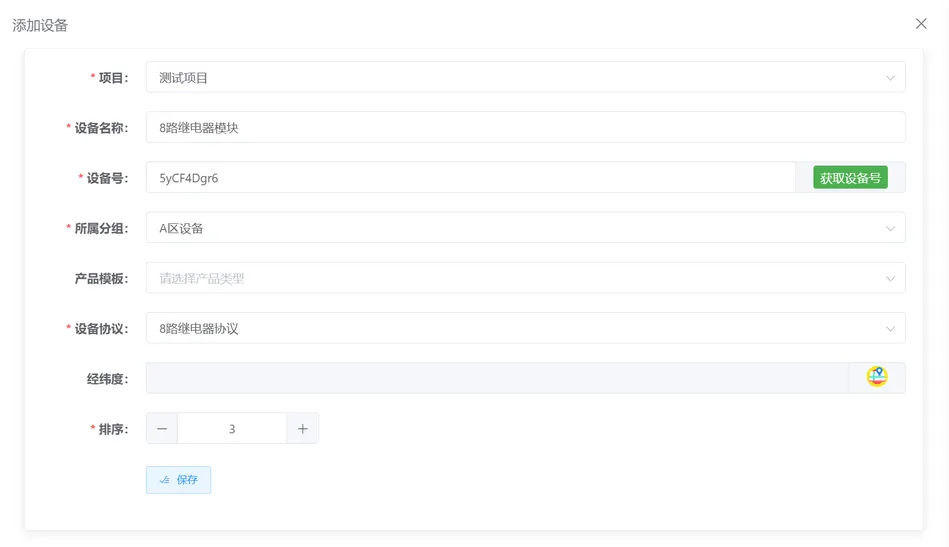

非标开关类型继电器接入 #

下面以一款某厂家 8路继电器 私有协议举例

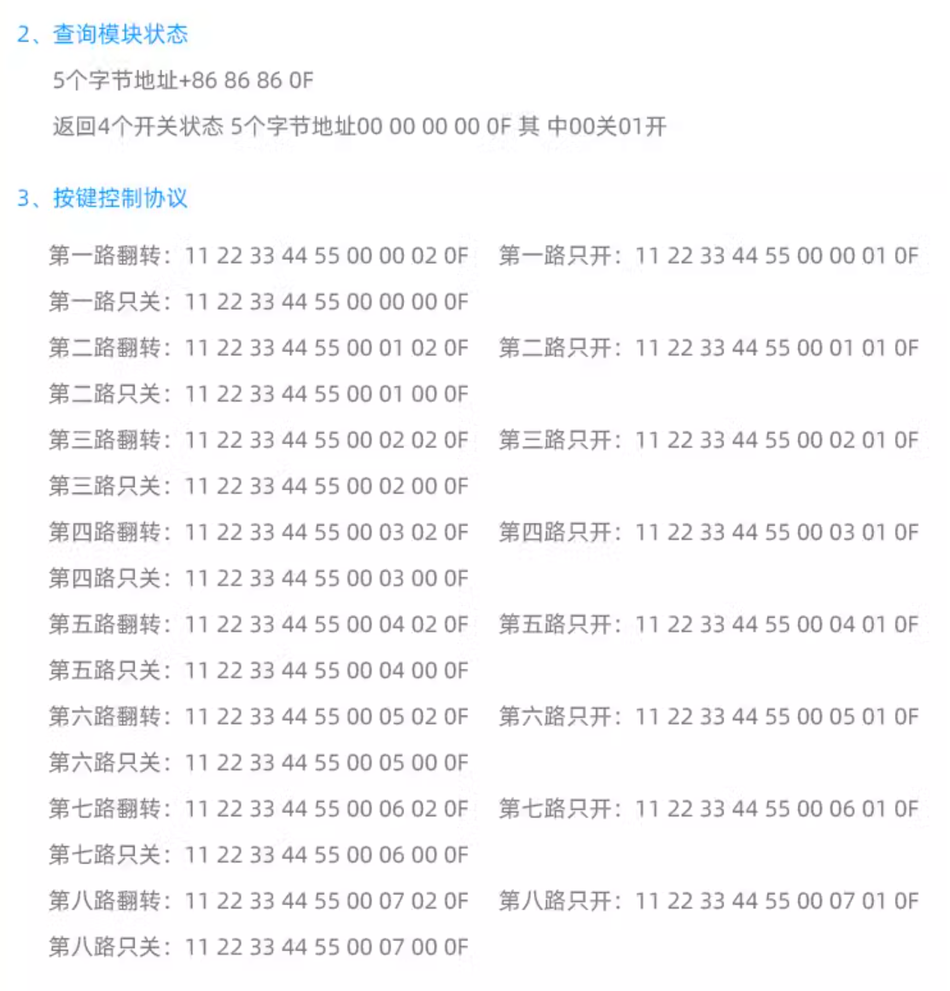

报文如下：

查询报文：11 22 33 44 55 86 86 86 0F (XX XX XX XX XX替换成是七合一传感器实际地址）

返回报文：11 22 33 44 55 00 00 00 00 00 00 00 00 0F (00为关，01为开）

下面我们根据厂家提供的协议进行配置：

设备管理→协议管理→添加协议

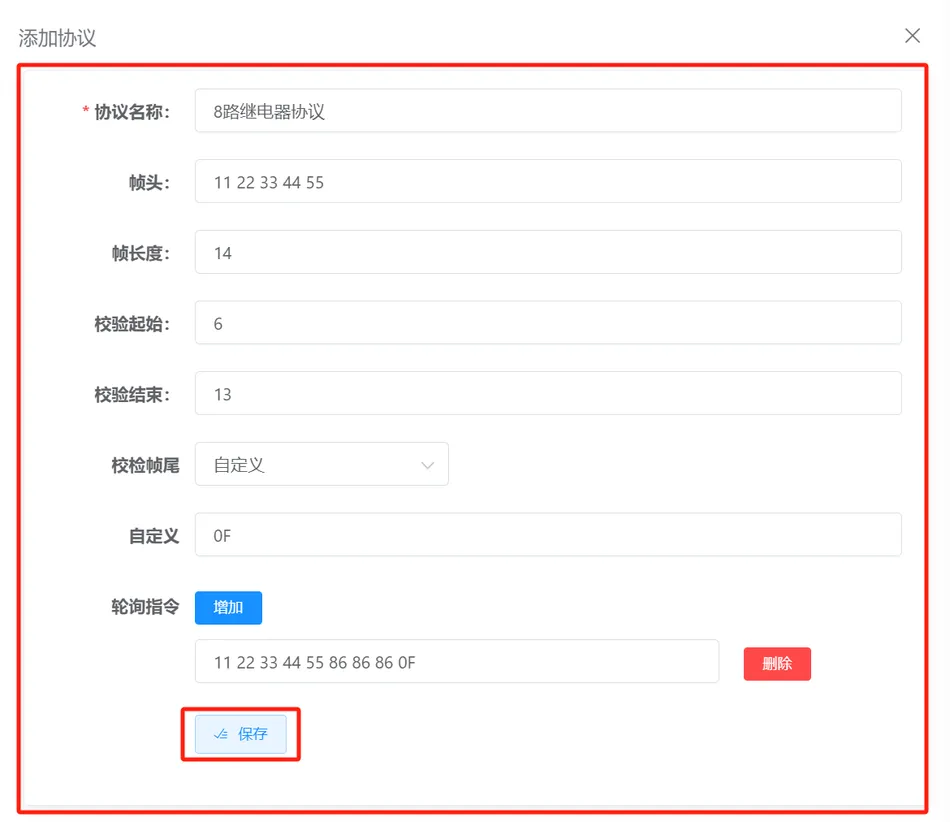

根据下文的说明，我们可以得出帧头：11 22 33 44 55，帧长度： 14，校验起始：6，校验结束：13，校验帧尾：自定义，自定义：0F，轮询指令：11 22 33 44 55 86 86 86 0F

其实，效验帧尾设置为不校验也是可以，报文0F结尾，属于固定值，对解析影响不大。
