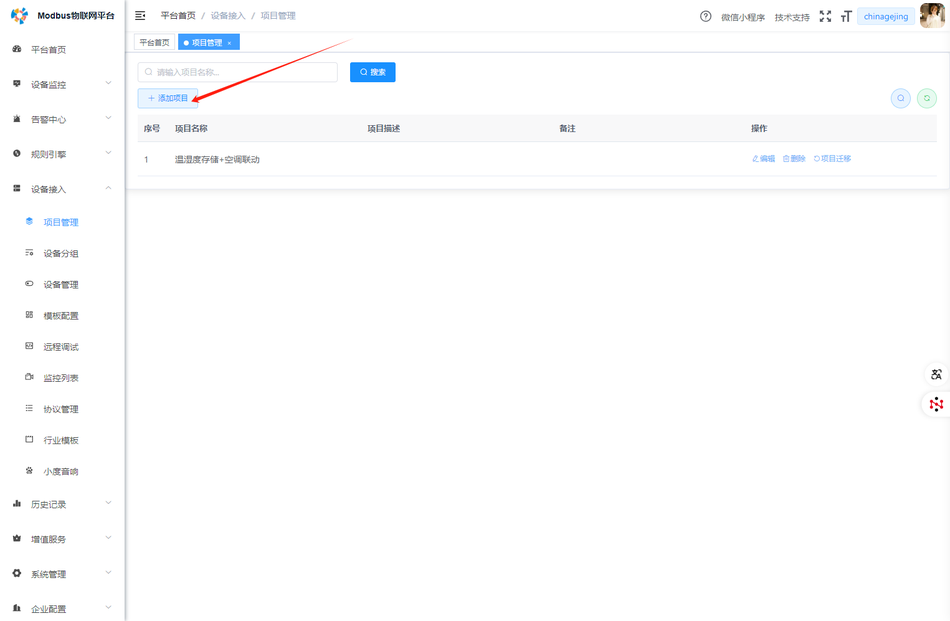

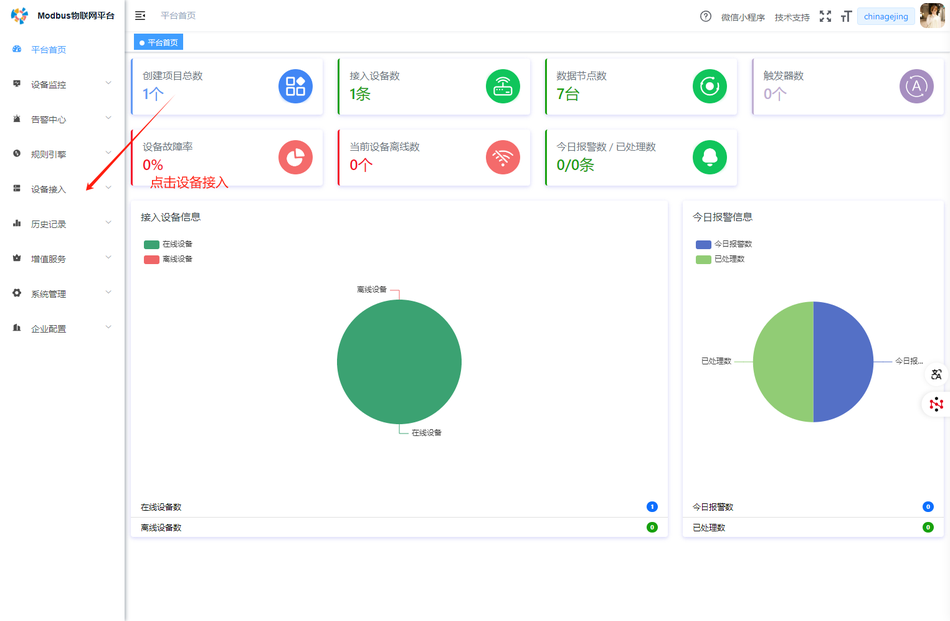

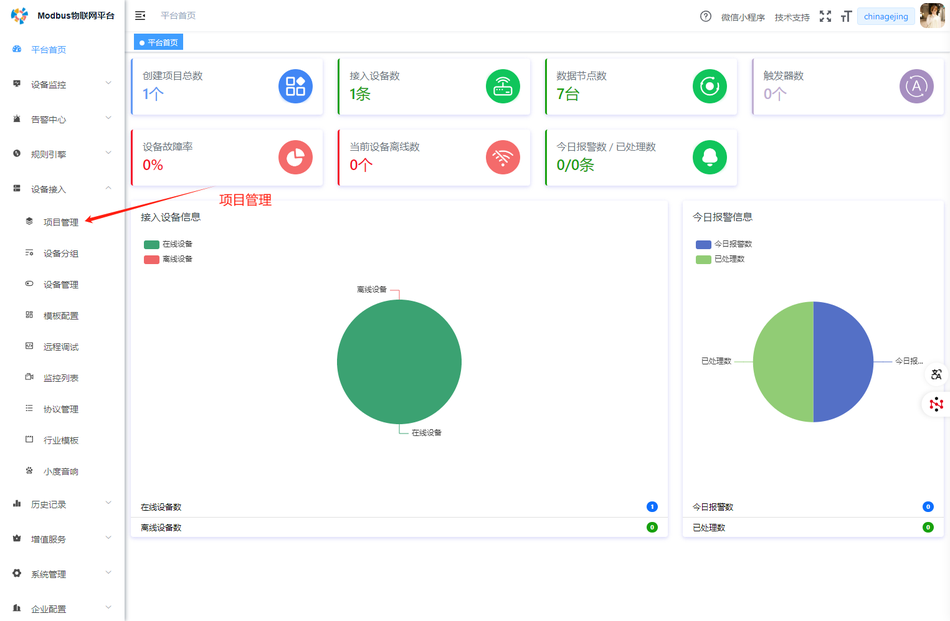

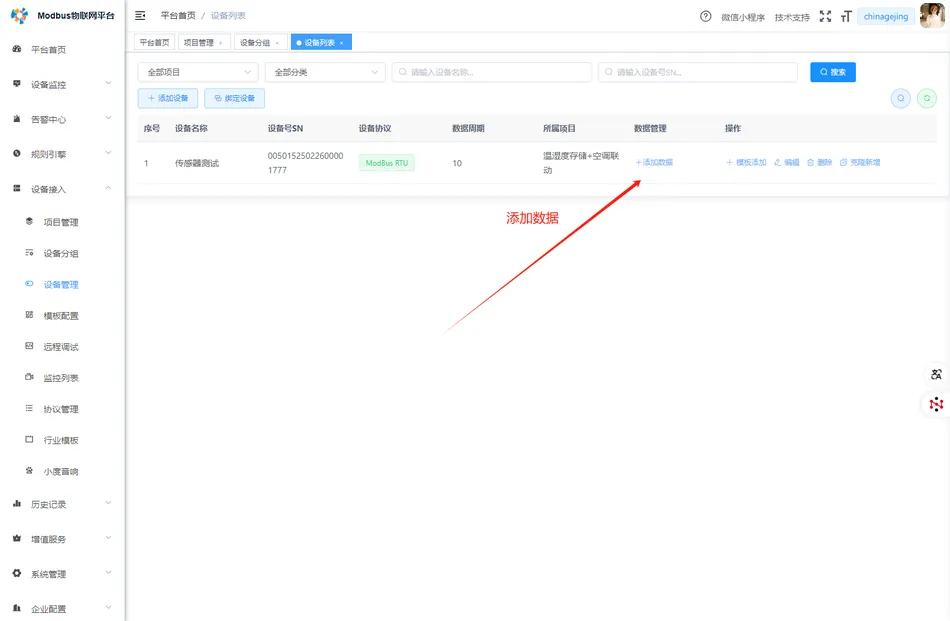

首先登录网址,进入云平台,按图所示

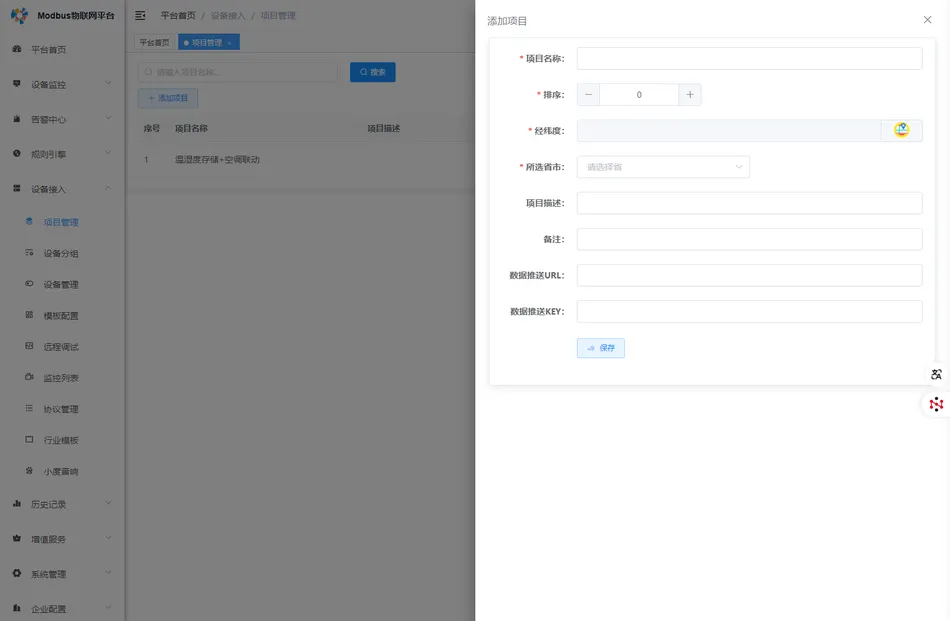

这些字段通常用于填写项目或地点的基本信息,尤其是在需要地理位置信息或数据交互的场景中。以下是各字段的详细解释:
1. 项目名称 #
- 含义:项目的名称或标题,用于标识这个项目的唯一性。
- 示例:
"XX市智慧交通管理系统"
"新能源充电站建设项目"
2. 排序 #
- 含义:指定项目在列表中的显示顺序(如优先级、编号等),可能是数字或字母。
- 示例:
1
(表示优先级最高)A-001
(按字母和数字编号)
3. 经纬度 #
- 含义:项目所在地的地理坐标,用于地图定位。
- 经度(Longitude):东西方向坐标(-180°~180°)。
- 纬度(Latitude):南北方向坐标(-90°~90°)。
- 格式:
- 度分秒格式:
39°54'26"N, 116°23'29"E
- 十进制格式:
39.9072, 116.3914
(推荐,便于系统解析)
4. 所选省市 #
- 含义:项目所在的省和市(需从下拉菜单选择)。
- 作用:辅助定位或行政区域统计。
- 示例:
省:江苏省
→市:南京市
5. 项目描述 #
- 含义:项目的详细说明,包括目标、内容、范围等。
- 示例:
"建设5个新能源充电站,覆盖XX区主要商圈,预计2025年完工。"
6. 备注 #
- 含义:补充信息(如特殊要求、注意事项等),非必填。
- 示例:
"需避开生态保护区"
"合作方:XX公司"
7. 数据推送URL #
- 含义:接收项目数据的服务器API地址(用于自动推送数据)。
- 场景:
当项目状态更新时,系统会向该URL发送实时数据(如JSON格式)。 - 示例:
https://api.example.com/data/receive
8. 数据推送KEY #
- 含义:用于验证数据推送身份的密钥(如API Key、Token),确保数据安全。
- 作用:
防止未授权的第三方伪造数据。 - 示例:
"x12Y8zP5qR7dK"
(通常由系统生成)
#

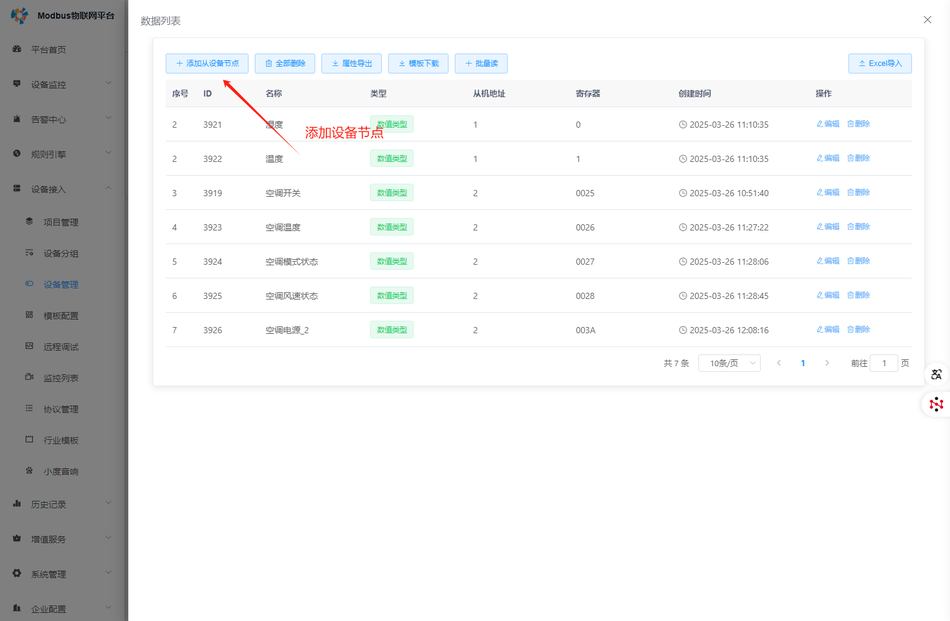

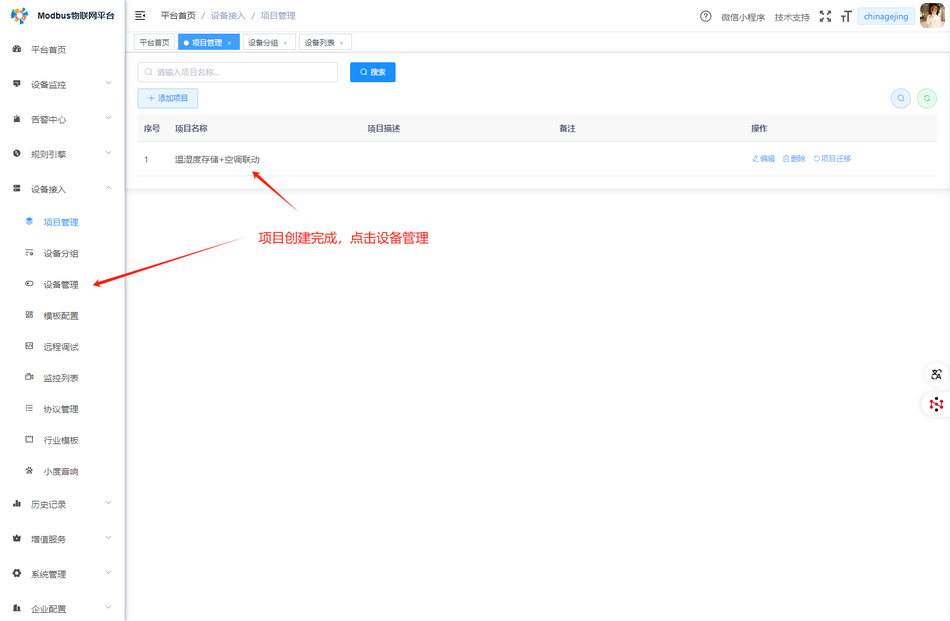

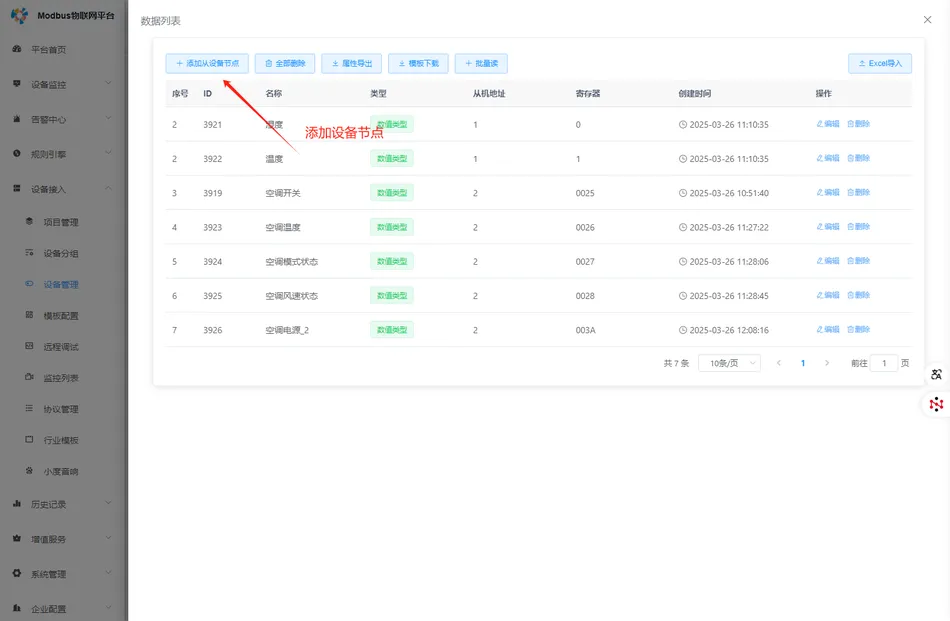

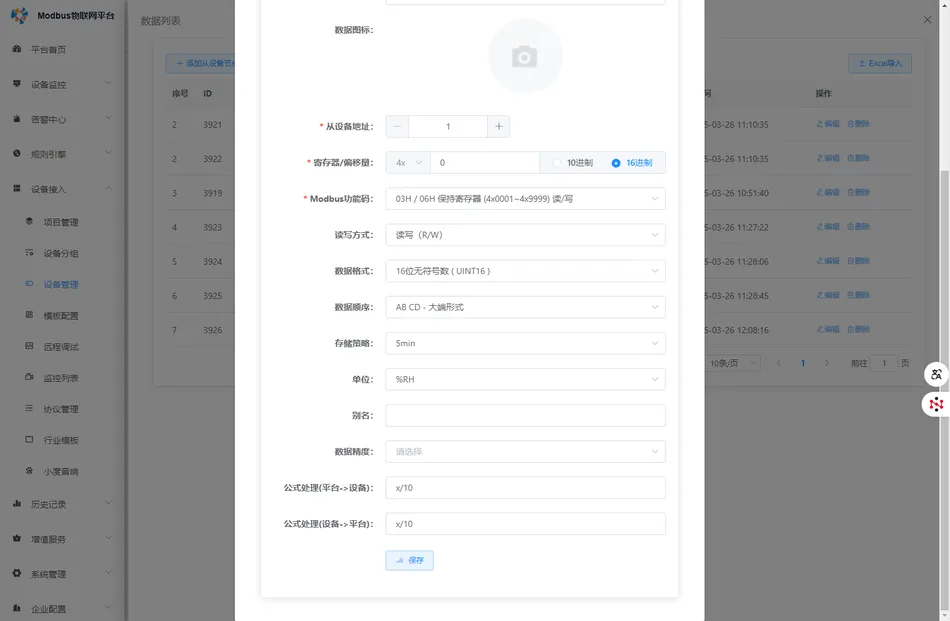

这些字段通常用于配置 物联网设备(IoT) 或 工业自动化设备 的数据采集与通信参数,尤其是在 Modbus、PLC 等协议的数据点(寄存器)配置中。以下是各字段的详细解释:

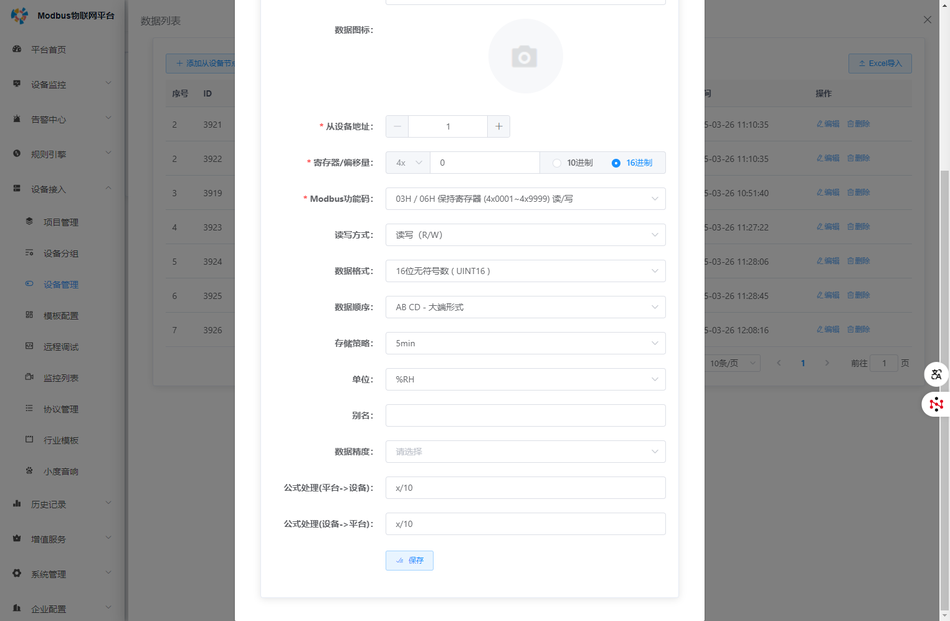

1. 从设备节点名称 #
- 含义:设备或数据点的名称,用于标识该节点(如传感器、控制器等)。
- 示例:
"温度传感器1"
"电机转速"
2. 排序 #
- 含义:该节点在列表中的显示顺序(如优先级、编号等)。
- 示例:
1
(表示第一个显示)A-01
(按字母和数字编号)
3. 数据类型 #
- 含义:设备寄存器中存储的数据类型,决定如何解析原始数据。
- 常见类型:
UINT16
(无符号16位整数)INT32
(有符号32位整数)FLOAT
(浮点数)BOOL
(布尔值,0/1)STRING
(字符串)
4. 设备节点类型 #
- 含义:节点的功能分类(如输入、输出、状态监测等)。
- 示例:
"传感器"
"控制信号"
"报警状态"
5. 数据图标 #
- 含义:在可视化界面中代表该节点的图标(如图片路径或图标代码)。
- 示例:
"icon-temperature"
"images/sensor.png"
6. 从设备地址 #
- 含义:设备的唯一标识符(如Modbus从站地址)。
- 示例:
1
(Modbus从站地址范围为1~247)
7. 寄存器/偏移量 #
- 含义:设备寄存器地址或内存偏移量,用于读取/写入数据。
- 格式:
- 10进制:
40001
(Modbus常用) - 16进制:
0x0001
(底层协议可能使用) - 注意:需根据协议规范填写(如Modbus寄存器类型:0=线圈,1=输入状态,3=输入寄存器,4=保持寄存器)。
8. Modbus功能码 #
- 含义:Modbus协议中定义的操作指令。
- 常见功能码:
03
:读保持寄存器04
:读输入寄存器06
:写单个寄存器16
:写多个寄存器
9. 读写方式 #
- 含义:数据操作权限。
- 选项:
只读
(如传感器数据)只写
(如控制命令)可读写
(如参数配置)
10. 数据格式 #
- 含义:数据在寄存器中的存储格式。
- 常见格式:
Big-Endian
(高位在前)Little-Endian
(低位在前)IEEE754
(浮点数标准)
11. 数据顺序 #
- 含义:多寄存器数据(如32位)的排列顺序。
- 示例:
高字在前,低字在后
(适用于INT32/FLOAT)低字在前,高字在后
12. 存储策略 #
- 含义:数据存储到数据库或平台的规则。
- 选项:
定时存储
(如每分钟存一次)变化存储
(仅当数据变化时存储)不存储
(仅实时显示)
13. 单位 #
- 含义:数据的物理单位。
- 示例:
"℃"
(温度)"rpm"
(转速)"%"
(百分比)
14. 别名 #
- 含义:数据的自定义名称(用于显示或报表)。
- 示例:
寄存器地址40001
→ 别名"环境温度"
15. 数据精度 #
- 含义:小数位数或数据解析的精度。
- 示例:
2
(保留2位小数,如25.36℃
)
16. 公式处理(平台→设备) #
- 含义:平台下发的数据需经过公式转换后写入设备。
- 示例:
输入50
(百分比)→ 公式x*10
→ 设备写入值500
。
17. 公式处理(设备→平台) #
- 含义:设备读取的原始数据需经过公式转换后上传到平台。
- 示例:
设备值1024
→ 公式x/10
→ 平台显示102.4℃
。
保存 #
- 含义:确认填写内容并存储配置。
典型应用场景 #
- Modbus RTU/TCP设备:配置传感器、PLC等设备的通信参数。
- SCADA系统:定义数据点的采集规则和显示方式。
- 物联网平台:将设备数据映射到云端数据库或可视化界面。
注意事项:
- 寄存器地址、功能码需与设备文档一致。
- 数据格式和顺序错误会导致解析异常(如浮点数显示为乱码)。
- 公式处理常用于单位转换或线性校准(如AD采集值转实际物理量)。
