1. 产品介绍
1.1. 产品简介

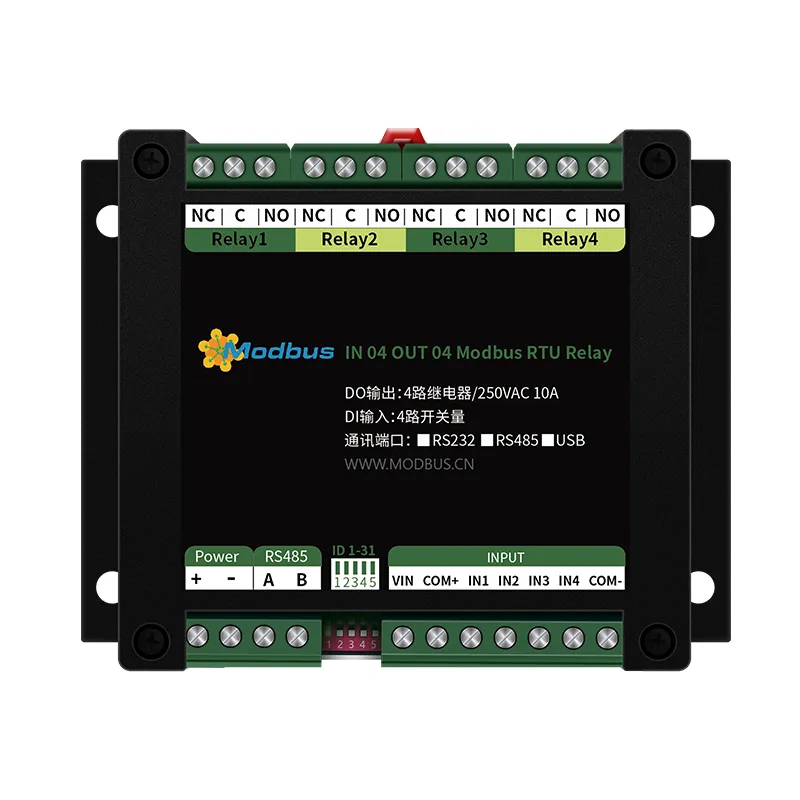

MODBUS-0404 系列产品是采用标准 Modbus- RTU 协议的继电器设备，支持 RS485/232 或 网络通信。支持宽电压供电，多路输入输出控制，可广泛应用于工业生产、农业、智慧城 市、写字楼等各类应用场景。
1.2. 工作模式说明
用户可在上位机软件修改配置模块的工作模式，注意各型号设备支持的工作模式有 所不同。
1.2.1. 正常模式
对继电器给出断开或闭合指令后，继电器作出相应动作，依照指令完成断开或闭合。
1.2.2. 闪开闪闭功能
闪闭：继电器处于闭合状态时，操作继电器断开一段时间(设置参数*0.1s) 后 自 动闭合；
闪开：继电器处于断开状态时，操作继电器闭合一段时间(设置参数*0.1s) 后 自 动断开；
注意：闪开闪闭功能通过发送指令实现，不能使用上位机软件进行模式设置。支持单 独控制一个通道的延时动作。
1.2.5. 本机互锁模式
模块本身带有光耦输入和继电器输出的板卡模块，在该模式下，光耦每输入一次信 号，对应的继电器会吸合，其他未输入信号光耦对应继电器会断开。即：
光耦输入信号生效➞对应继电器吸合其它继电器断开；
光耦输入信号取消➞继电器不动作。
该模式同样存在非锁模式的延迟问题，但是延迟时间同样不会大于 0.05 秒。
该模式主要可以用于外部信号触发来控制不同设备启停的场合，例如多路光耦没路 外接一个按钮，对应的继电器外接用电设备，则按一路按钮，对应设备就会切换到启动状 态，其它设备就会停止运行。
1.2.6. 双机非锁联动模式
该模式需要两个地址相同、模式相同的设备完成，两个设备通过直连 485 或者交叉 232 连接起来之后，模块 1 的光耦状态会直接控制模块 2 的对应继电器的状态 。即：
模块 1 的 1 号光耦输入信号生效➞模块 2 的 1 号继电器吸合；
模块 1 的 1 号光耦输入信号消失➞模块 2 的 1 号继电器断开
该模式下的继电器相应延迟时间较前几种的模式要长，但不会大于 0.1 秒 (9600 波 特率)
该模式下如果使用 485 总线的话可以并联多个设备，其中设备两两地址匹配，这样 可以做到远程的开关量传输。例如：现场有多个低速的开关量需要传输到 500 米外的控 制机房去控制告警灯或者电铃，则只需在厂房布置几个模块通过两根双绞屏蔽线连接到 机房的对应模块，就可以完成该任务。同理也可以把机房操作的按钮信号信号直接传送到
1.2.7. 双机自锁联动模式
该模式需要两个地址相同、模式相同的设备完成，两个设备通过直连 485 或者交叉 232 连接起来之后，模块 1 的光耦状态生效会翻转控制模块 2 的对应继电器的状态，即：
模块 1 的 1 号光耦输入信号生效➞模块 2 的 1 号继电器翻转；
模块 1 的 1 号光耦输入信号消失➞模块 2 的 1 号继电器不动作
该模式的应用与“双机非锁联动”模式类似，但更适合于远程控制设备的启停，只需
在操作端安装一个按钮即可实现按一次启动按一次停止的动作。
产品工作模式图
2. 规格参数
产品规格参数
| 参数 | 说明 |
| 工作电压 | 9-28V DC (支持防反接) |
| 设备功耗(W) | 12V 供电：不开：<0.5；全开：<324V 供电：不开：<0.5；全开：<3 |
| 电源指示 | 具备 1 路红色 LED 指示灯 |
| 通讯接口 | 隔离 RS485 |
| 通信协议 | 标准的 Modbus RTU |
| 波特率 | 1200 ，2400 ，4800 ，9600 (默认)， 19200 ，38400可以通过软件修改 |
| 默认通讯格式 | 9600 ，n ，8 ，1 |
| 设备地址 | 0-255 ，5 位地址拨码开关可以设置 1-31 地址码，大于 31 的可以通过软件设置； |
| IO 接口 | 4 路 DI (光耦隔离)； 4 路 DO (常开常闭，输出端触点隔离) |
| 输出触点容量 | 10A/30VDC 或 10A/250VAC |
| 耐久性 | 10 万次 |
| 输出指示 | 具备 4 路红色 LED 指示灯 |
| 设备尺寸 | 115*90*40mm |
| 重量 | 约 330g |
| 工作温度 | 工业级，-40°C~70°C |
| 工作湿度 | 5~85% RH |
| 产品功能 | 闪开闪闭、电脑上位机控制、本机非锁联动、本机自锁联动、双机非锁联动 、双机自锁联动、本机互锁模式 |
| 软件支持 | 工作模式更改；继电器独立控制；开关量状态查询；继电器整体控制；调试信息查询；控制软件；支持各家组态软件；支持 Labview 等 |
| 卡轨安装 | 标准 DIN35mm 导轨安装 |
3. 产品尺寸
产品尺寸图
4. 通信协议与数据格式
4.1. 上位机软件下载
本说明书及上位机软件将通过官网更新，请按需下载
下载地址：https://www.lonhand.com/index/download.html
《郎汉德 IO 控制器配置工具》
软件截图
4.2. 设备通信配置
4.2.1. 拨码开关功能介绍
例如：若拨码地址设置为 11，软件地址设置为 110，则设备地址为 121。更改地址
后需断电重启方可生效。
5 位拨码开关
设备具备拨码开关方便用户快速修改设备地址。
( 1 ) 五个拨码全都拨到上面时，为地址“31”；
(2) 五个拨码全都拨到下面时，为地址“0”；
(3) 最左边 1 为二进制最低位；
(4) 拨码地址表：
拨码开关地址
4.2.2. 软件地址的设定与读取
点击上位机软件下方软件地址后边的“读取”或“设置”来对设备的软件地址进行 读取或设置。
软件地址设置
设备地址
4.2.3. 波特率的设定与读取
点击上位机软件波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率
和地址，操作后需要重启设备和修改电脑串口设置。
波特率设置
4.3. 通信协议说明
本产品支持标准 Modbus 指令，有关详细的指令生成与解析方式，可根据本文中的
寄存器表结合参考《Modbus 协议中文版》即可。本产品支持 Modbus-RTU 格式。
4.3.1. Modbus 寄存器说明
线圈寄存器地址表：
| 寄存器名称 | PLC 寄存器地址 | 说明 | |
| 线圈控制 | |||
| 线圈 1 | 写线圈 1 号指令码 | 00001 | 第 1 路继电器输出 |
| 线圈 2 | 00002 | 第 2 路继电器输出 | |
| 线圈 3 | 00003 | 第 3 路继电器输出 | |
| 线圈 4 | 00004 | 第 4 路继电器输出 | |
| 离散量输入 | |||
| 输入 1 | 开关量 2 号指令 | 10001 | 第 1 路输入 |
| 输入 2 | 10002 | 第 2 路输入 | |
| 输入 3 | 10003 | 第 3 路输入 | |
| 输入 4 | 10004 | 第 4 路输入 |
配置参数
| 寄存器名称 | Modbus寄存器地址 | PLC 寄存器地址 | 说明 | |
| 通信波特率 | 保持寄 存器 | 03E8H | 41001 | 见下表波特率数值对应表，默认为 0，支持 0-5，该寄存器同时决定 RS232 和 RS485 的通信波特率 |
| 备用 | 03E9H | 41002 | 备用，用户不可写任何值 | |
| 偏移地址 | 03EAH | 41003 | 设备地址=偏移地址+拨码开关地址 | |
| 工作模式 | 03EBH | 41004 | 用户可以使用，存储用户数据 |
备注：
( 1 ) Modbus 设备指令支持下列 Modbus 地址：
00001 至 09999 是离散输出(线圈)
10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入)
40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。
(2) 波特率数值对应表
| 数值 | 波特率 |
| 0 | 9600 |
| 1 | 2400 |
| 2 | 4800 |
| 3 | 9600 |
| 4 | 19200 |
| 5 | 38400 |
(3) 继电器状态，通过 00001地址来查询继电器状态和控制；
开关量状态，通过 10002 地址来查询开关量状态。
寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。
4.3.2. 指令列表
| 指令名称 | RTU 格式(16 进制) |
| 查询四路状态 | FE 01 00 00 00 04 29 C6 |
| 查询指令返回信息 | FE 01 01 00 61 9C |
| 控制第 1 路开 | FE 05 00 00 FF 00 98 35 |
| 控制返回信息 | FE 05 00 00 FF 00 98 35 |
| 控制第 1 路关 | FE 05 00 00 00 00 D9 C5 |
| 控制返回信息 | FE 05 00 00 00 00 D9 C5 |
| 控制第 2 路开 | FE 05 00 01 FF 00 C9 F5 |
| 控制第 2 路关 | FE 05 00 01 00 00 88 05 |
| 控制第 3 路开 | FE 05 00 02 FF 00 39 F5 |
| 控制第 3 路关 | FE 05 00 02 00 00 78 05 |
| 控制第 4 路开 | FE 05 00 03 FF 00 68 35 |
| 控制第 4 路关 | FE 05 00 03 00 00 29 C5 |
| 读第 1 路光耦 | FE 02 00 00 00 01 AD C5 |
| 返回信息 | FE 02 01 00 91 9C |
| 读第 2 路光耦 | FE 02 00 01 00 01 FC 05 |
| 读第 3 路光耦 | FE 02 00 02 00 01 0C 05 |
| 读第 4 路光耦 | FE 02 00 03 00 01 5D C5 |
4.3.3.1.继电器输出
控制 1 路继电器(以第 1 路闭合为例，其他通道参照本例)
发送码 ：FE 05 00 00 FF 00 98 35
| 字段 | 含义 | 备注 |
| FE | 设备地址 | 这里为广播地址 |
| 05 | 05 指令 | 单个控制指令 |
| 00 00 | 地址 | 要控制继电器寄存器地址 |
| FF 00 | 指令 | 继电器闭合的动作 |
| 98 35 | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
继电器模块返回信息：
返回码 ：FE 05 00 00 FF 00 98 35
| 字段 | 含义 | 备注 |
| FE | 设备地址 | 这里为广播地址 |
| 05 | 05 指令 | 单个控制指令 |
| 00 00 | 地址 | 要控制继电器寄存器地址 |
| FF 00 | 指令 | 继电器闭合的动作 |
| 98 35 | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
4.3.3.2.继电器状态
继电器查询
发送指令码 ：FE 01 00 00 00 04 29 C6
| 字段 | 含义 | 备注 |
| FE | 设备地址 | 这里为广播地址 |
| 01 | 01 指令 | 查询继电器状态指令 |
| 00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
| 00 04 | 查询数量 | 要查询的继电器数量 |
| 29 C6 | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
继电器返回信息：
返回码 ：FE 01 01 00 61 9C
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 01 | 01 指令 | 返回指令。如果查询错误，返回 0x81 |
| 01 | 字节数 | 返回状态信息的所有字节数。 1+(n-1)/8 |
| 00 | 查询的状态 | 返回值为 16 进制，转换成 2 进制数据，0 表示关， 1 表示开。例：对 4 路继电器若返 回字段为 08，转换成 2 进制后位 1000，则第 1 、2 、3 路关，第 4 路开。 |
| 61 9C | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
4.3.3.3.光耦输入
查询光耦
发送指令码 ：FE 02 00 00 00 04 6D C6
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 02 | 02 指令 | 查询离散量输入 (光耦输入) 状态指令 |
| 00 00 | 起始地址 | 要查询的第一个光耦的寄存器地址 |
| 00 04 | 查询数量 | 要查询的光耦状态数量 |
| 6D C6 | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
光耦返回信息：
返回码 ：FE 02 01 00 91 9C
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 02 | 02 指令 | 返回指令。如果查询错误，返回 0x82 |
| 01 | 字节数 | 返回状态信息的所有字节数。 |
| 00 | 查询的状态 | 返回的光耦状态。Bit0：第一个光耦状态Bit1：第二个光耦状态 ……Bit7：第八个光耦状态 |
| 919C | CRC 16 | 前 6 字节数据的 CRC 16 校验和 |
4.3.3.4.闪开闪闭指令
闪闭发送码 ：FE 10 00 03 00 02 04 00 04 00 0A 41 6B
闪开发送码 ：FE 10 00 03 00 02 04 00 02 00 0A A1 6A
| 字段 | 含义 | 备注 |
| FE | 设备地址 | 16 进制，代表 10 进制254 广播地址 |
| 10 | 10 指令 | 写多个寄存器功能码 |
| 00 03 | 继电器地址 | 3+5(n-1) ，n 代表控制第几个通道，10 进制需换算为 16 进制 |
| 00 02 | 控制指令数量 | 2+5(n-1)，n 代表控制的通道数量，仅支持单独控制一个通道的延时动作 |
| 04 | 控制内容字节长度 | 4+10(n-1)，n 代表控制的通道数量，仅支持单独控制一个通道的延时动作 |
| 00 04 或 00 02 | 指令 | 00 04 为闪闭指令 00 02 为闪开指令 |
| 00 0A | 闪开时间 | 00 0A 为十六进制换为十进制则为 10 间隔时间为(0.1 秒*10) |
| 41 6B 或 A1 6A | CRC 16 | 校验位 |
返回码：FE 10 00 03 00 02 A5 C7
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 10 | 10 指令 | 返回指令。如果查询错误，返回 0x82 |
| 00 03 | 设备地址 | 查询设备的地址 |
| 00 02 | 接受指令数 | 设备接受的指令个数 |
| A5 C7 | CRC 16 | 校验位 |
举例： 1s 时间闭/断
1 通道闪闭 FE 10 00 03 00 02 04 00 04 00 0A 41 6B
2 通道闪闭 FE 10 00 08 00 02 04 00 04 00 0A 00 D8
3 通道闪闭 FE 10 00 0D 00 02 04 00 04 00 0A C0 E7
4 通道闪闭 FE 10 00 12 00 02 04 00 04 00 0A 81 AB
1 通道闪开 FE 10 00 03 00 02 04 00 02 00 0A A1 6A
2 通道闪开 FE 10 00 08 00 02 04 00 02 00 0A E0 D9
3 通道闪开 FE 10 00 0D 00 02 04 00 02 00 0A 20 E6
4 通道闪开 FE 10 00 12 00 02 04 00 02 00 0A 61 AA
4.3.3.5.全开全关指令
全开发送码：FE 0F 00 00 00 04 01 FF 31 D2
全断发送码：FE 0F 00 00 00 04 01 00 71 92
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 0F | 0F 指令 | 返回指令。如果查询错误，返回 0x82 |
| 00 00 | 起始地址 | |
| 00 04 | 控制数量 | 控制的继电器数量 |
| 01 | 字节数 | 发送指令字节数 |
| FF (或 00) | 全开(全关) 指令 | FF 全开指令； 00 全关指令 |
| 31 D2 (或 71 92) | CRC 16 | 校验位 |
全断全开返回码：FE 0F 00 00 00 04 40 07
| 字段 | 含义 | 备注 |
| FE | 设备地址 | |
| 0F | 0F 指令 | 返回指令。如果查询错误，返回 0x82 |
| 00 00 | 起始地址 | |
| 00 04 | 数量 | 返回信息的继电器数量 |
| 40 07 | CRC 16 | 校验位 |
本功能为非标准 Modbus 协议，仅在双机模式下才可使用，适用于串口继电器主动 上报变化的开关量。
| 字段 | 含义 | 备注 |
| 0x40 0x57 | 包头 | |
| 0x01 | 设备地址 | |
| 0x02 | IO 状态低八位 | |
| 0x00 | IO 状态高八位 | |
| 0x42+0x01+0x02+0x00 | 校验位 | 0x42+设备地址+IO 状态低八位+IO 状态高八位 |
产品接线端子定义
| 序号 | 引脚 | 说明 |
| 1 | + | 电源正极 |
| 2 | – | 电源负极 |
| 3 | A+ | RS485 A+ |
| 4 | – | RS485 B- |
| 5 | VIN | 无源输入时 VIN 和 COM+短接用，具体查看输入接线图 |
| 6 | COM+ | 无源输入时 VIN 和 COM+短接用，具体查看输入接线图 |
| 7 | IN1 | 第 1 路开关量输入 |
| 8 | IN2 | 第 2 路开关量输入 |
| 9 | IN3 | 第 3 路开关量输入 |
| 10 | IN4 | 第 4 路开关量输入 |
| 11 | COM- | 无源输入时使用，具体查看输入接线图 |
| 12 | 常开 | 第 4 路继电器输出常开端 |
| 13 | 公共端 | 第 4 路继电器输出公共端 |
| 14 | 常闭 | 第 4 路继电器输出常闭端 |
| 15 | 常开 | 第 3 路继电器输出常开端 |
| 16 | 公共端 | 第 3 路继电器输出公共端 |
| 17 | 常闭 | 第 3 路继电器输出常闭端 |
| 18 | 常开 | 第 2 路继电器输出常开端 |
| 19 | 公共端 | 第 2 路继电器输出公共端 |
| 20 | 常闭 | 第 2 路继电器输出常闭端 |
| 21 | 常开 | 第 1 路继电器输出常开端 |
| 22 | 公共端 | 第 1 路继电器输出公共端 |
| 23 | 常闭 | 第 1 路继电器输出常闭端 |
- 设备工作电压为 9~28V，输入电压过高或过低可能导致设备无法正常工作甚至
损坏。
2. 设备 DI 输入量端子采用光耦隔离保护，承载电压为 5 ~ 24V。
3. 设备 DO 输出端子严禁超负荷使用，请在允许的范围内正确接线(详情见接线图)。
4. 设备允许的空气湿度 5~85%RH，不具备防水能力。在凝露，或液体浸泡环境请
勿使用该产品。
5. 继电器是具有一定使用寿命的元器件，当达到理论使用寿命请及时更换以免发生
6.2. 常见问题与解决办法
( 1 ) 232 通讯，设备控制无响应，不动作
设备与上位机进行通信使用的是 232 直连线。即 RX 对 RX，TX 对 TX，GND 对GND。 (2) 继电器只能开不能关
读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否 正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器。
(3) 继电器板卡供电后使用 485 接口无法建立通信，无法控制。
1. 485 线是否接反 、电压是否在规定范围内；
2. 软件上设备地址填写 254，测试不同波特率是否可以控制。
(4) 485 总线挂载多个设备，以广播地址 254 发送继电器闭合操作失败。
广播地址是用于测试总线上只有一个设备时使用，大于 1 个设备时请用拨码开关区 分地址来控制或通过软件设置地址(多个设备配置成不同地址)，否则会导致所有设备同 时应答，无法正确执行。
(5) PLC 与设备不能正常通讯。
1. PLC 通讯参数是否与本继电器设备匹配；
2. PLC 通讯协议是否为标准的 Modbus RTU；
3. 西门子 485 总线 AB 定义与本设备相反。
(6) 如何恢复出厂设置
对于带有拨码开关的型号，可以利用拨码开关恢复出厂设置，操作步骤：上电的情况 下，拨码全部拨到 ON 上， bit5 来回波动 6 次(一来一回算一次)， 然后拨码全部拨下， 即可用上位机软件 (波特率 9600 、地址 254) 通讯
