1.8 二维码控件和RTC控件

本章节主要介绍二维码控件、RTC控件在Modbus协议中常见的应用。其中二维码控件只支持在【工具-协议与变量-逻辑处理】绑定变量

本章节屏幕当主站，本章节创建1个保存寄存器，用于二维码控件的应用，如下所示

例程下载链接：《Modbus教程8-二维码控件和RTC控件V1.0》
协议开启、变量相关说明，参考链接：《Modbus 基本参数说明》

【二维码】画面主要对二维码控件的使用做示例说明。二维码控件可以将设定的字符串以二维码的形式显示出来。可以被一些扫描仪器识别。

注意：基本型系列的串口屏使用二维码控件需要特殊的固件支持

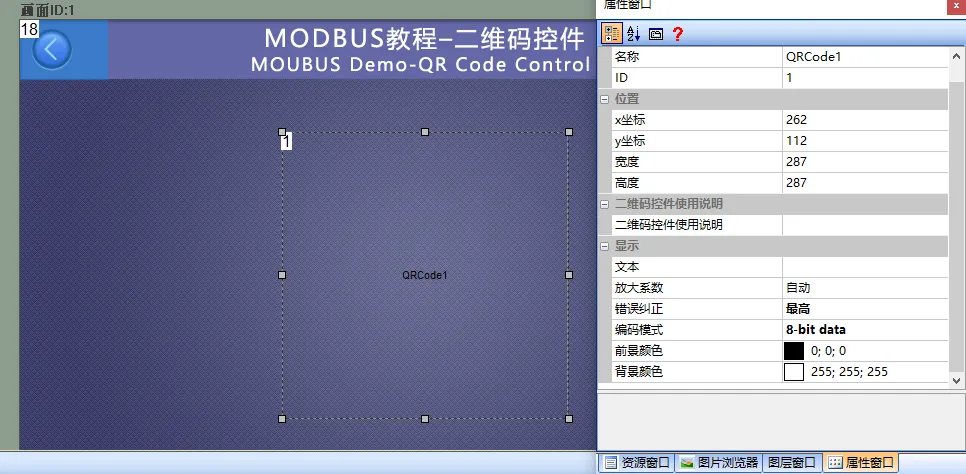

画面中添加一个二维码控件（控件ID：1），控件属性配置，如下所示：

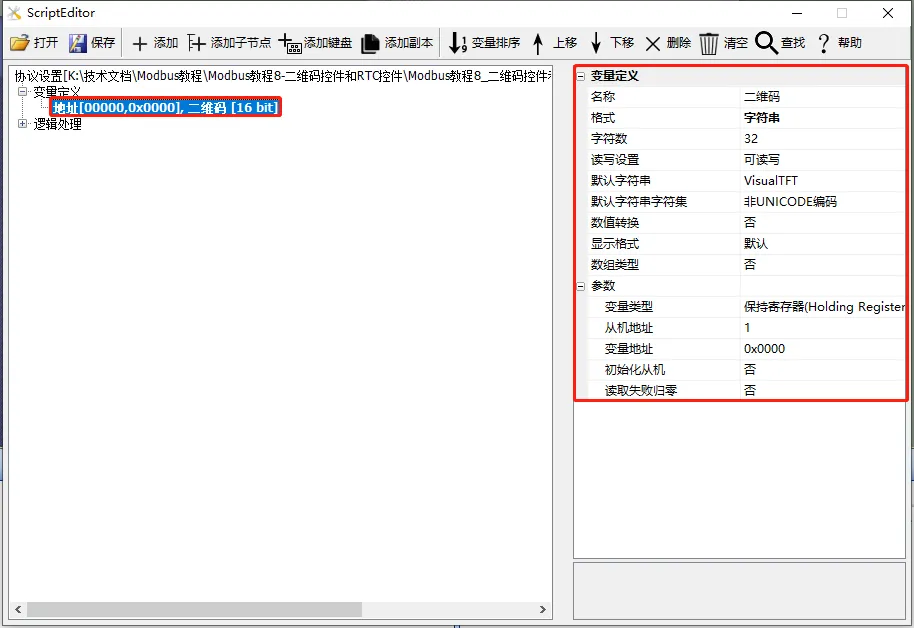

在【协议与变量设置】中添加一个变量，变量类型为“字符串”，字符串长度为32，如下所示

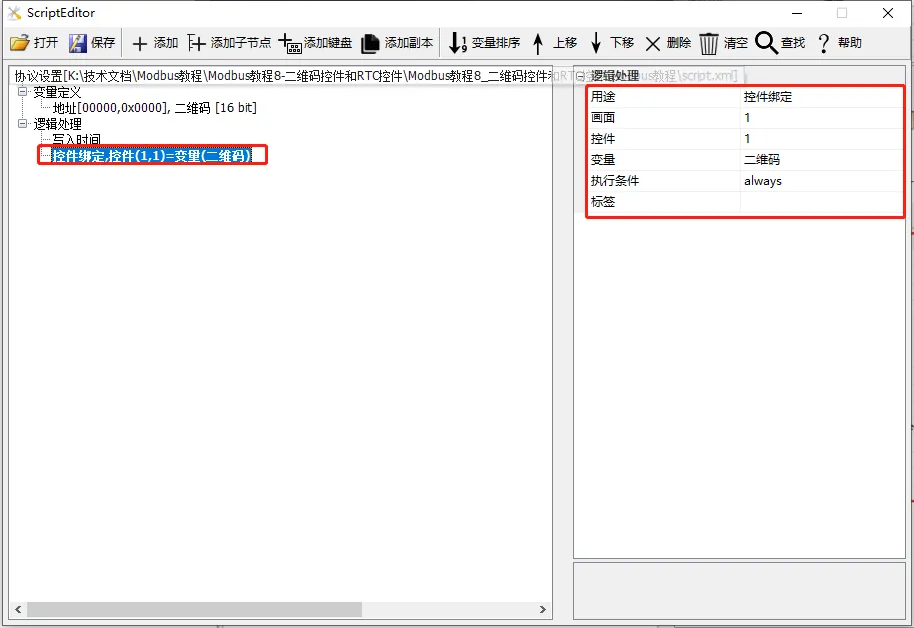

在【协议与变量设置】中添加一条逻辑处理，该逻辑处理的用途为“控件绑定”，画面为“1”；控件为“1”；变量为“二维码”，如下所示

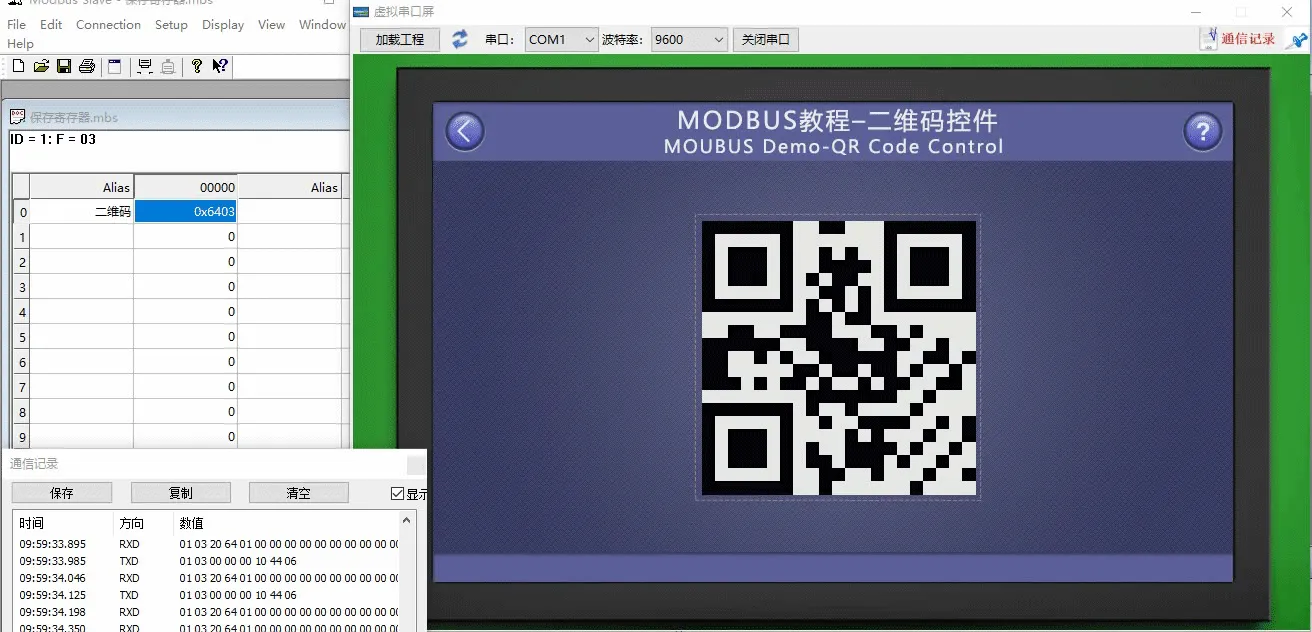

此时，编译工程并运行虚拟串口屏，二维控件将字符串“VisualTFT”以二维码的形式显示出来，和Modbus Slave软件联机，二维控件控件显示对应字符串。

【RTC控件】画面主要对RTC控件的使用做示例说明，当屏做主机时，修改从机RTC时间；从机创建固定地址的保持寄存器，用于存放时间变量，连续7个保持寄存器，分别存放年、月、星期、日、时、分、秒，屏幕周期性地把最新的时间通过0x10指令写从机寄存器

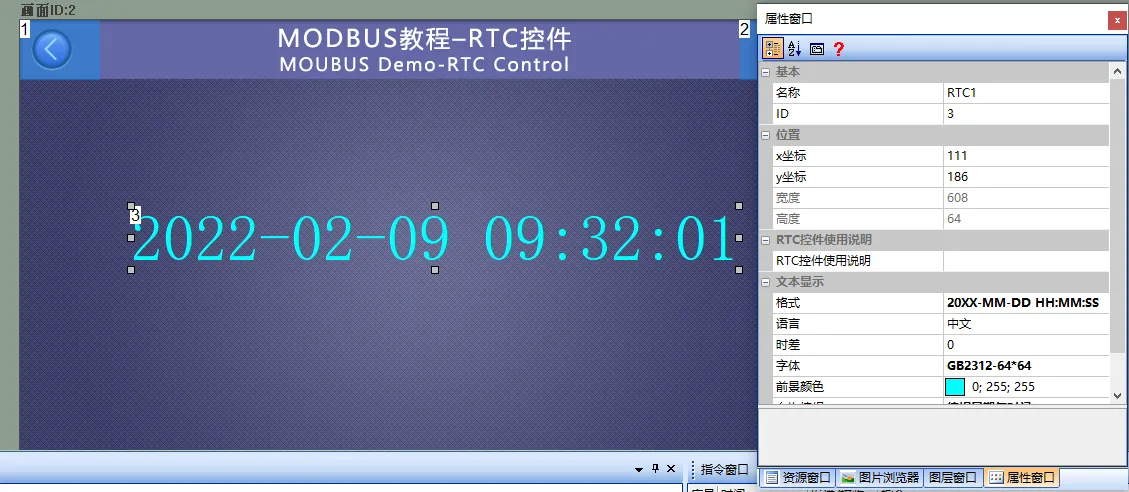

画面中添加一个RTC控件（控件ID：1），如下所示：

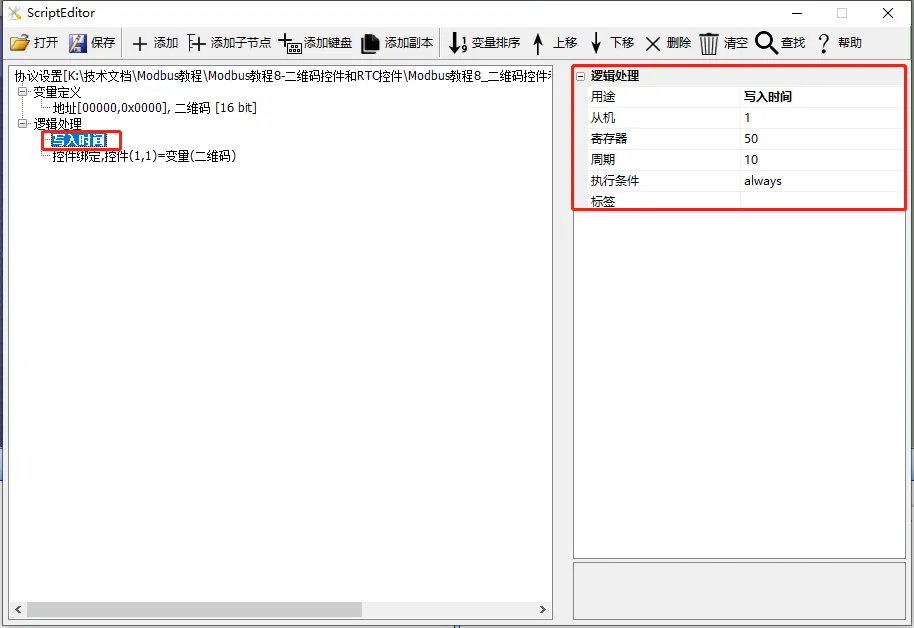

在【协议与变量设置】中添加1条逻辑处理：用途为“写入时间”；从机地址为“1”；寄存器为“50”（10进制）；周期为“10”（单位秒），如下所示：

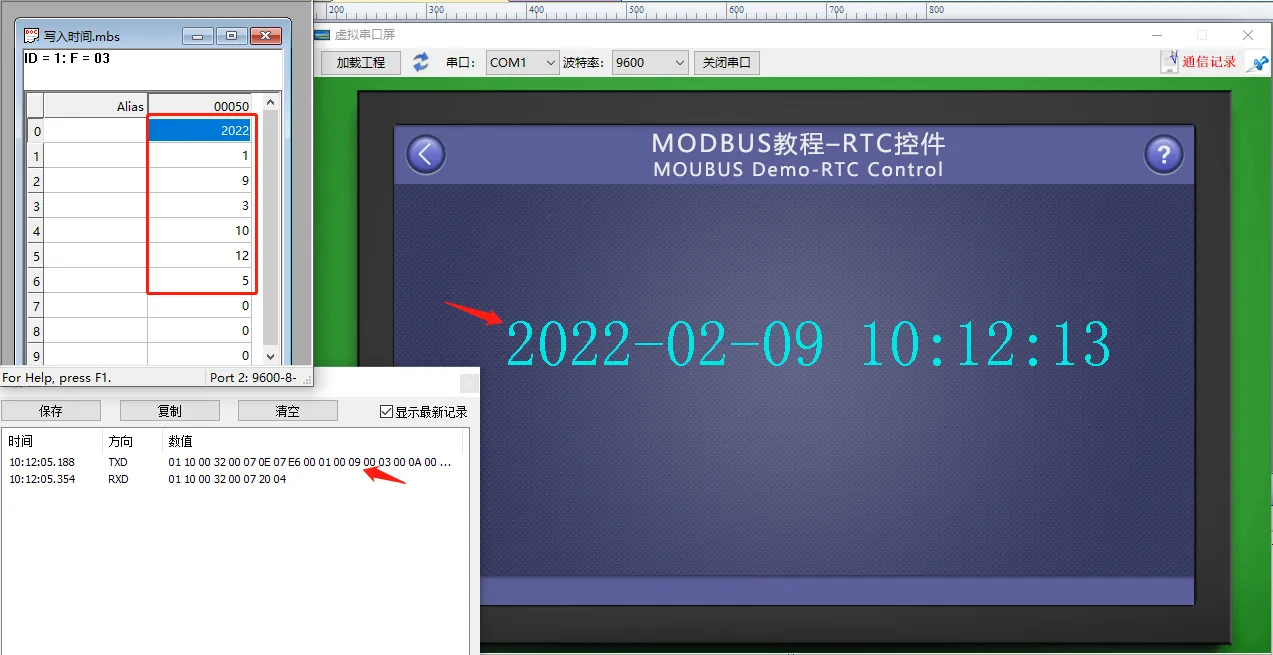

此时，编译工程并运行虚拟串口屏，和Modbus Slave软件联机。主机每10S将RTC时间发送至从机。
