1.5 菜单控件和滑动选择控件

本章节主要介绍滑动选择控件、菜单控件在Modbus协议中常见的应用。其中简单的控件绑定变量，可以在组态配置页面关联，或者在【工具-协议与变量-逻辑处理】绑定变量

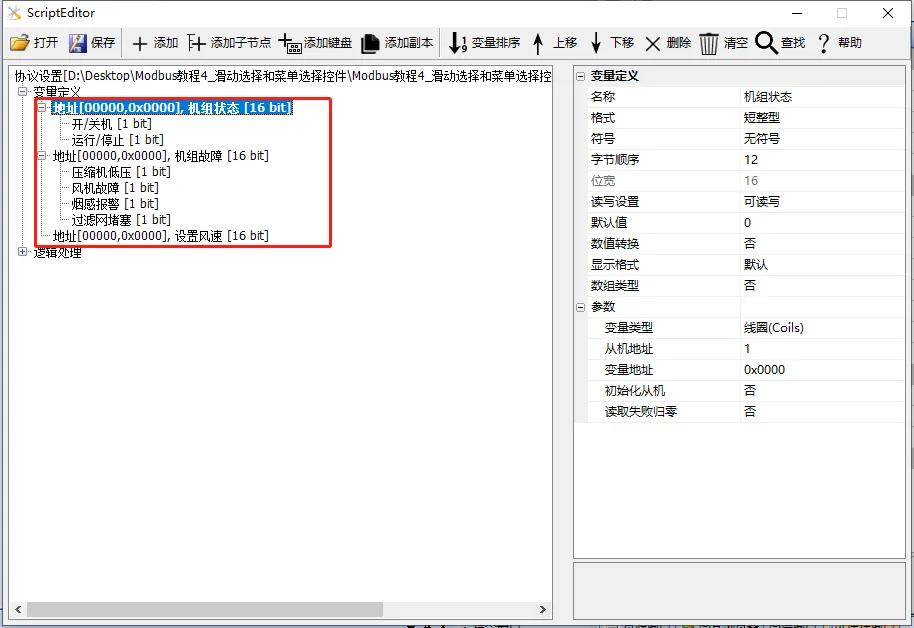

本章节屏幕当主站，读写从机指令，若屏幕当从机，滑动选择控件、菜单控件的应用一样，参考即可，本章节创建2个保存寄存器，用于说明滑动选择控件、菜单控件的应用，如下所示

例程下载链接：《Modbus教程4_滑动选择和菜单选择控件V1.0.rar》

协议开启、变量相关说明，参考链接：《Modbus 基本参数说明》

1.5.1 菜单控件

【菜单控件】画面主要对菜单控件的使用做示例说明，菜单控件的“风格”有两种：“弹出菜单”和“固定菜单”。此处主要做弹出菜单使用说明，“菜单风格”为“弹出菜单”，需要按钮控件将菜单控件和文本控件关联使用，点击按钮弹出菜单控件，选中菜单项后直接显示在文本控件中

画面/逻辑配置

方法一：逻辑处理绑定

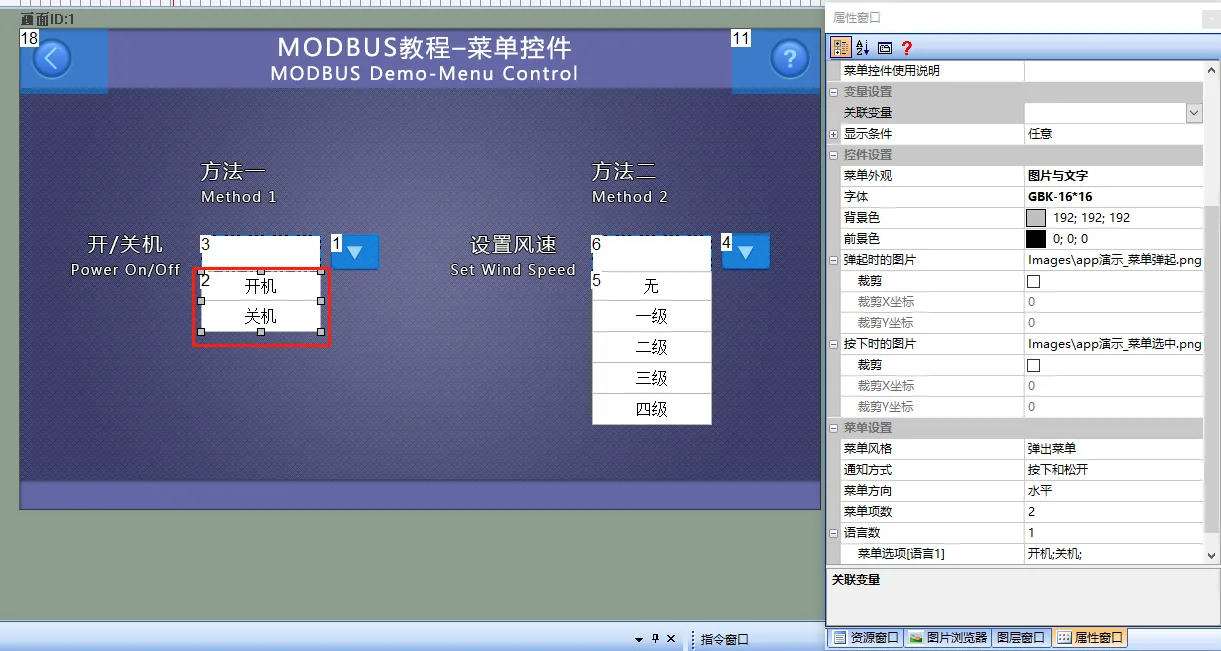

画面中添加一个菜单控件（控件ID：2），作为控制从机开关机，详细配置如下所示

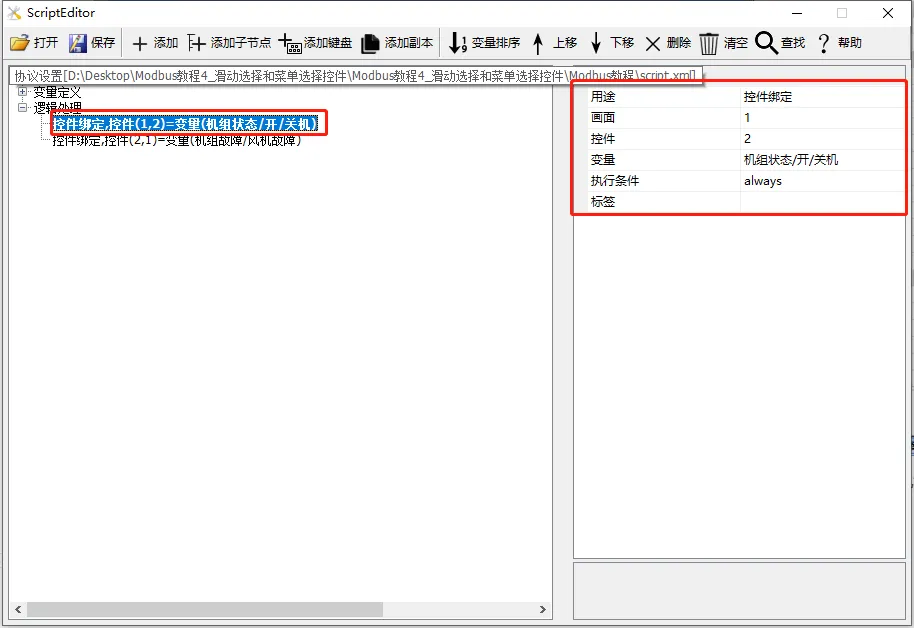

在【协议与变量设置】中添加一条逻辑处理，该逻辑处理的用途为“控件绑定”，画面为“1”；控件为“2”；变量为“机组状态/开/关机”，如下所示

方法二：组态画面绑定

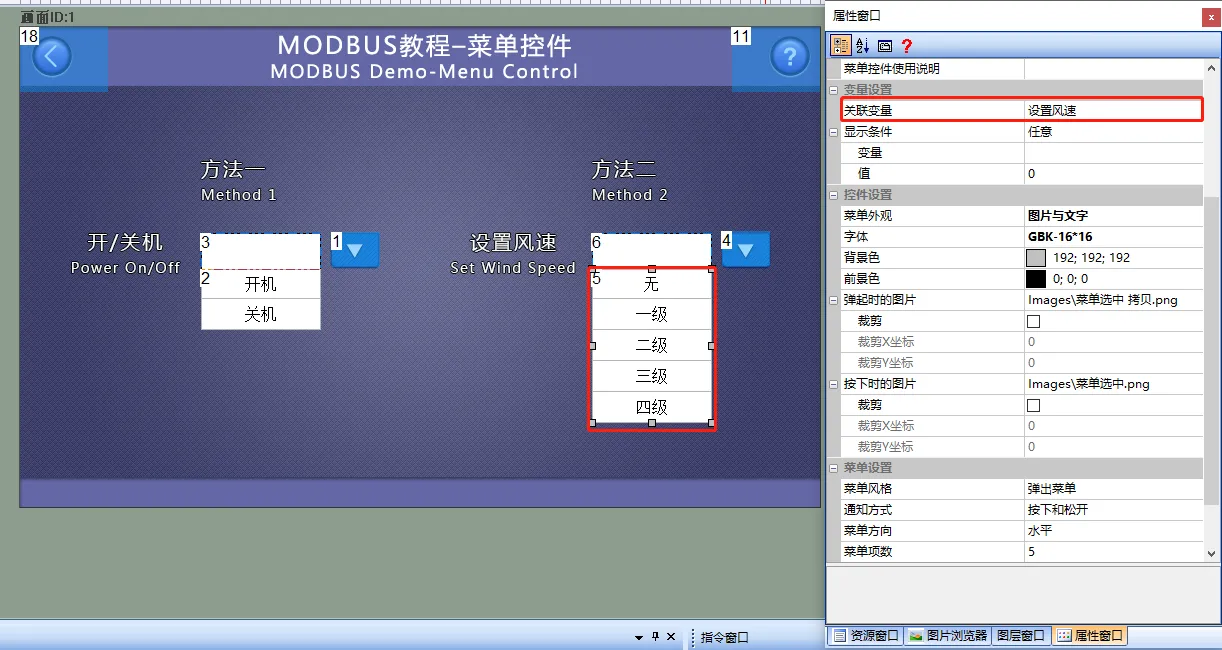

画面中添加一个菜单控件（控件ID：5），作为控制从机风速。且在其属性栏窗口中绑定“设置温度”变量，详细配置如下所示

运行预览

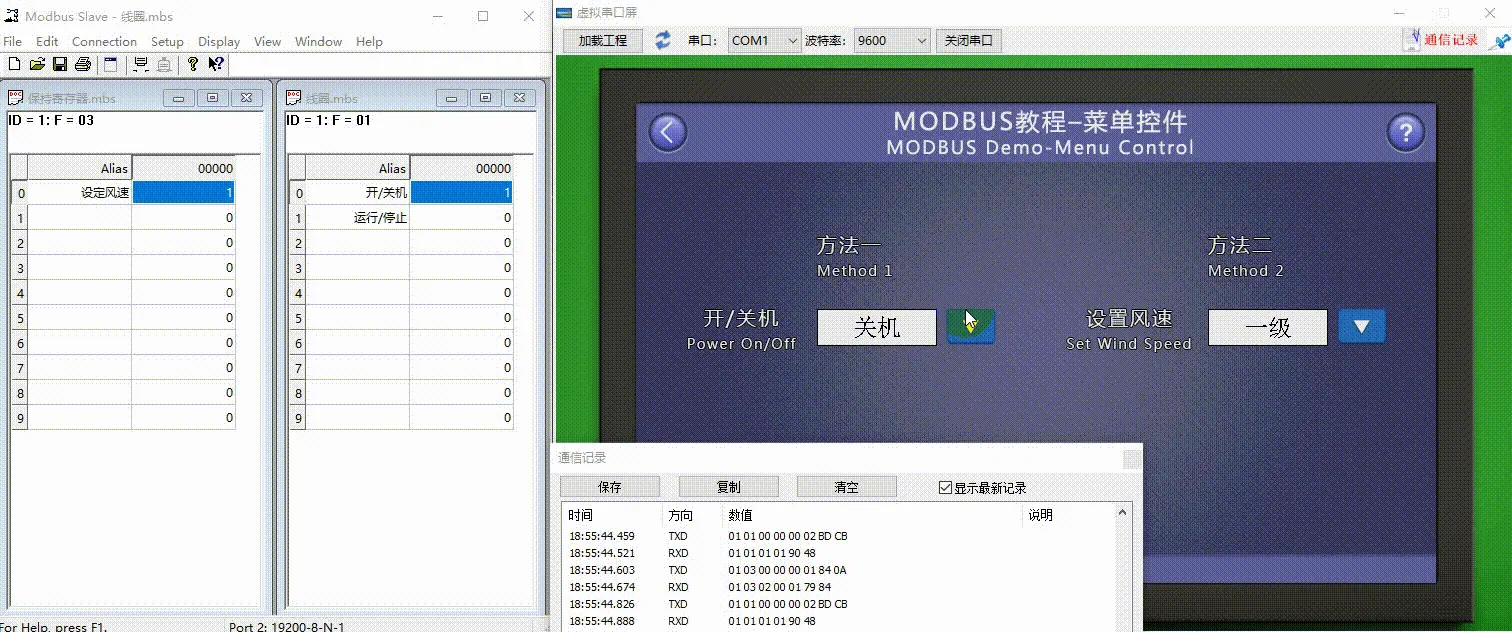

此时，编译工程并运行虚拟串口屏，和Modbus Slave软件联机，当按下按钮控件（控件ID：4），弹出菜单控件（控件ID：5），选择菜单控件的“一级”选项，直接“一级”将显示在文本控件(ID：6)中，且从机变量“设置风速”相应改变

1.5.2 滑动选择控件

【滑动选择控件】画面，选择控件主要有两种用途：“滑动选择”和“状态显示”。“滑动选择”主要用于通过触摸屏滑动选择预设的选项；“状态显示”主要用于显示不同的预设选项，类似图标控件

画面/逻辑配置

方法一：逻辑处理绑定

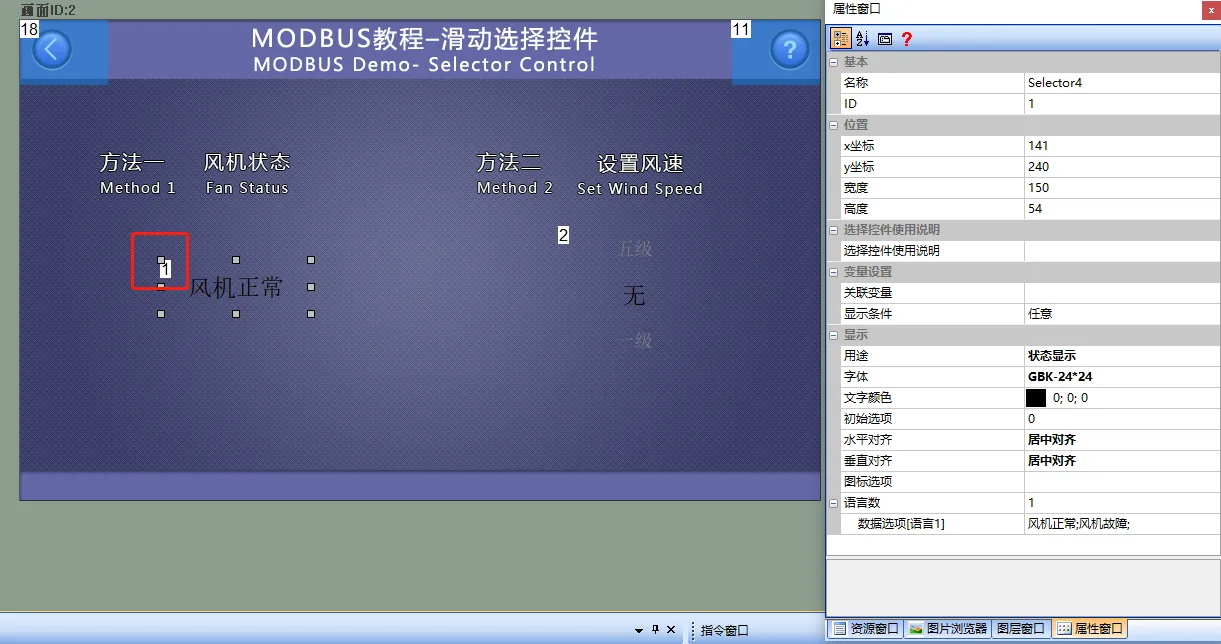

画面中添加一个滑动选择控件（控件ID：1），作为显示风机状态；用途为“状态显示”，如下所示

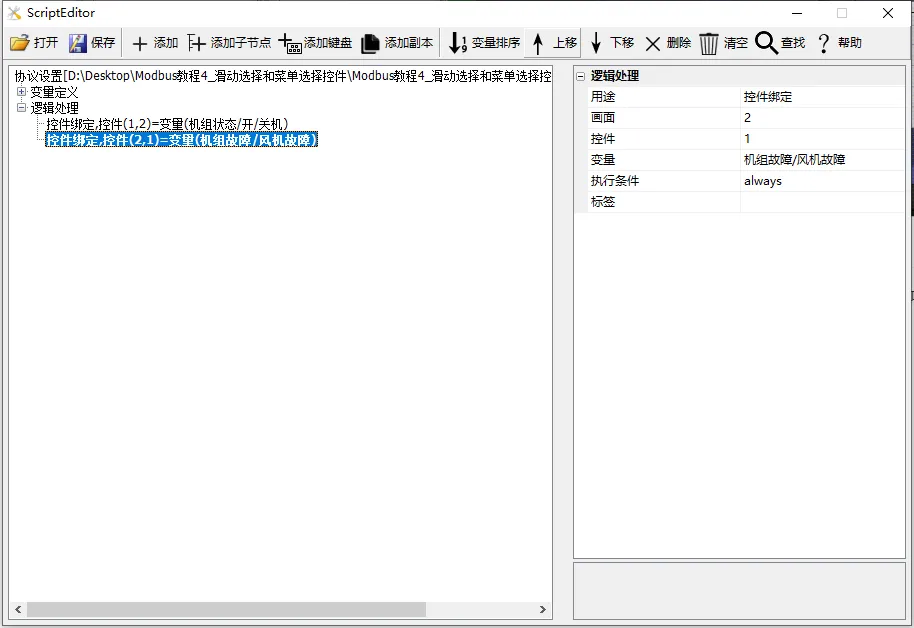

在【协议与变量设置】中添加1条逻辑处理：用途为“控件绑定”；画面为“2”；控件为“1”；变量为“机组状态/风机故障”。如下所示

方法二：组态画面绑定

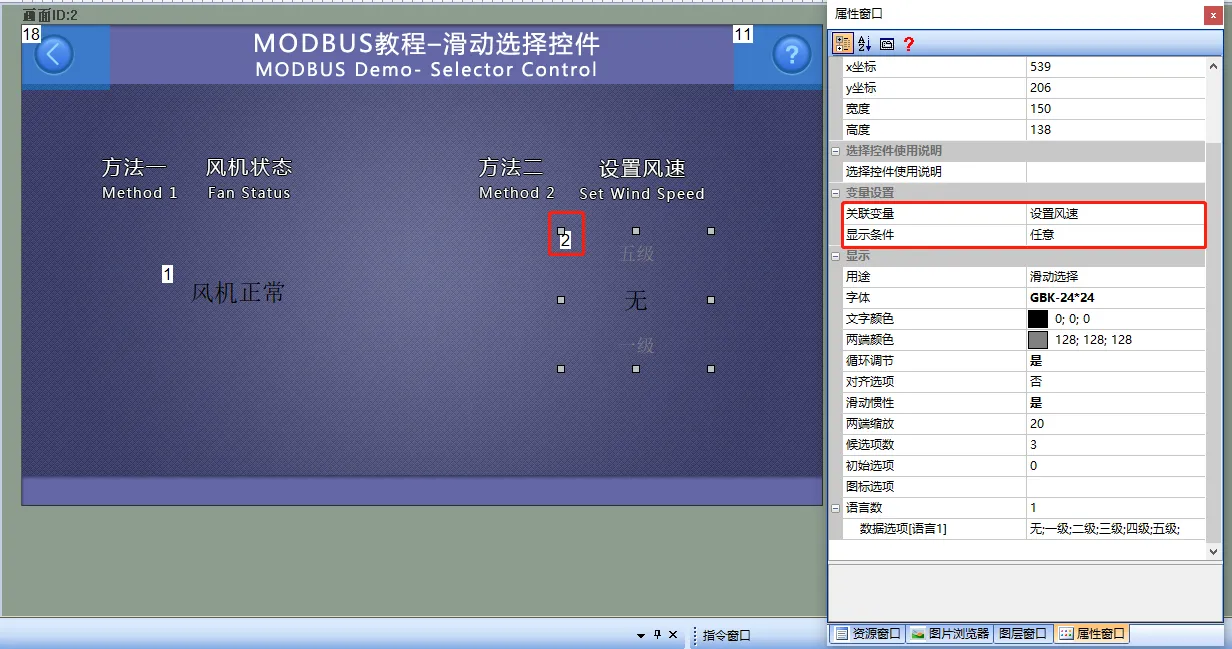

画面中添加一个菜单控件（控件ID：2），作为控制从机风速等级。在其属性栏窗口中绑定“设置风速”变量，如下所示

运行预览

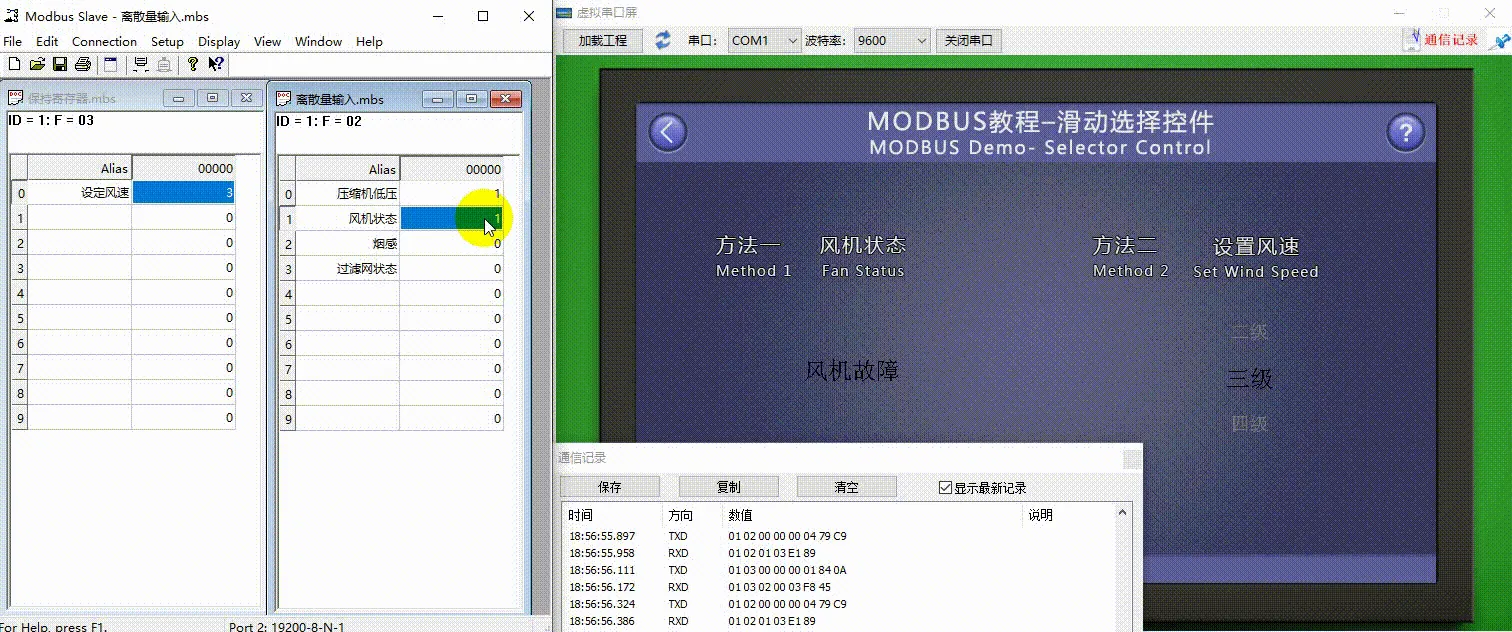

此时，编译工程并运行虚拟串口屏，和Modbus Slave软件联机。当变量“机组状态/风机故障”的值发生变化时， 滑动选择控件（控件ID：1）显示的状态也会相应的更新；通过鼠标点滑动选择控件（控件ID：2）并拖动，当拖动停止后，选中某个选项，同时变量“设置风速”的值也会变化更新
