Modbus协议的应用，本章节主要从以下几部分说明
- 开启协议
- 配置主从机
- 创建变量
- 变量地址和值的关系
1.1 开启协议

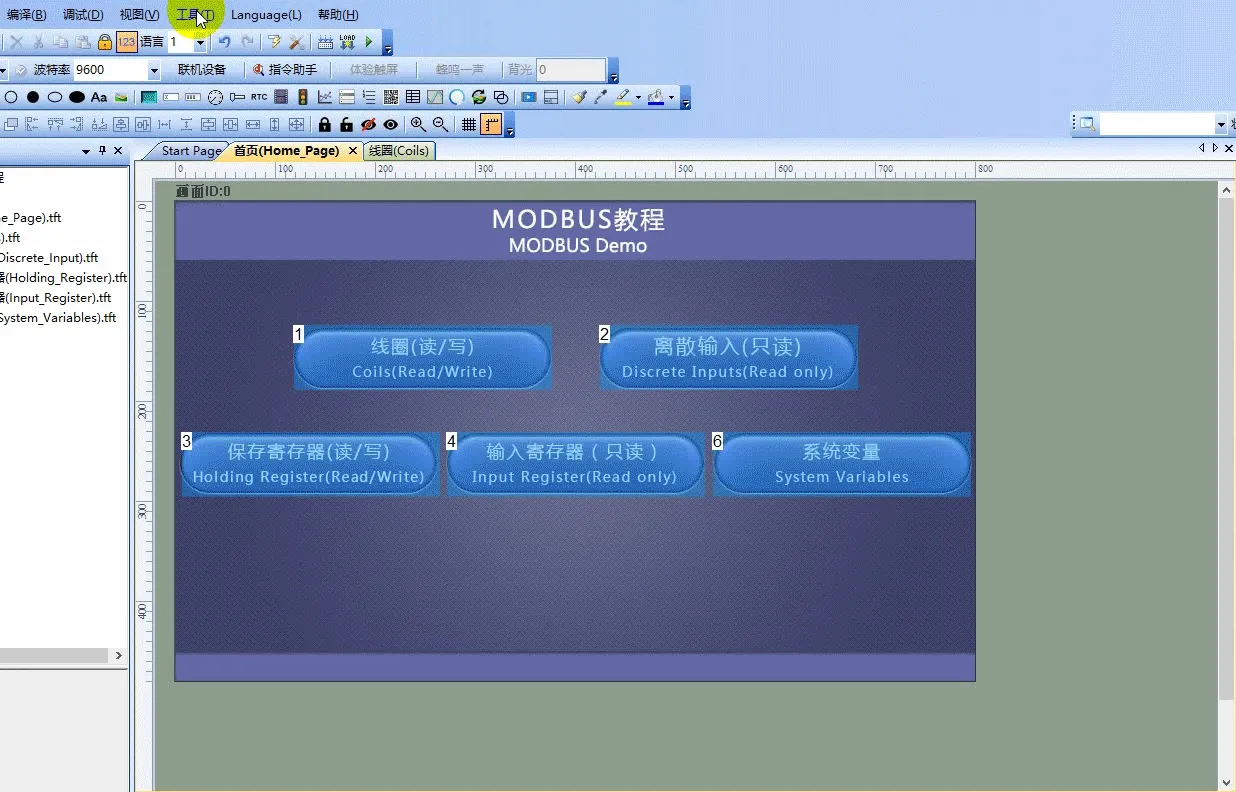

Modbus 协议的配置界面在VisualTFT 上位机的菜单栏【工具】→【协议与变量设置…】，点击左侧文件路径，在右侧的协议设置栏，设置协议类型，如选择Modbus主机，启用协议，如下所示
modbus协议开启后，在组态界面上，控件才能显示【关联变量】
1.2 配置主从机
主机模式

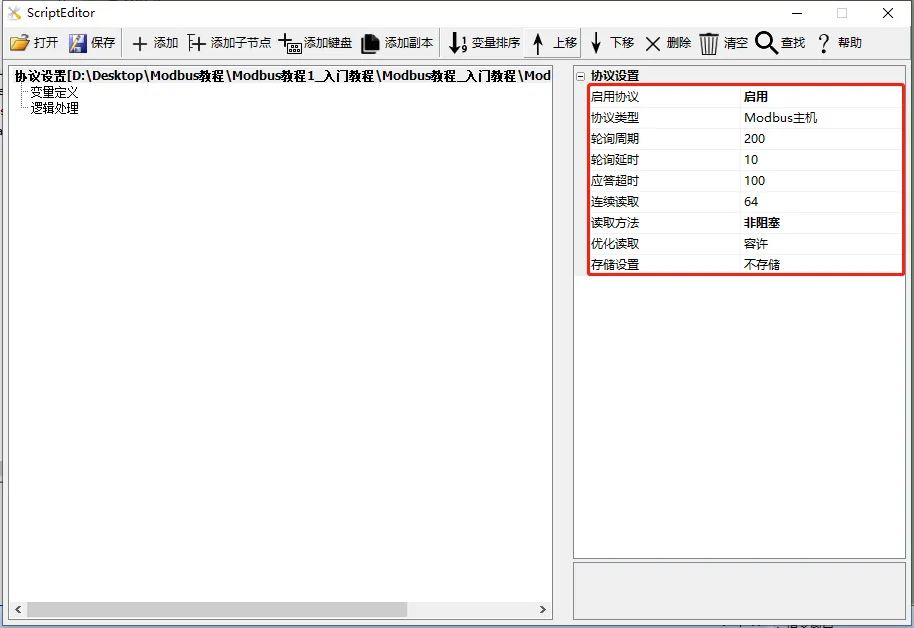

Modbus主机的配置，参数如下所示
- 启用协议：需要启用协议，才支持Modbus协议
- 协议类型：选择Modbus主机
- 轮询周期：无效参数，不用设置
- 轮询延时：屏作主机时，发送请求指令，到屏幕应答后，等待发送下一条请求指令的时间
- 应答超时：屏作主机时，允许从机的最大延时，默认100毫秒
- 连续读取：设置连续地址变量的最大读取数
- 优化读取：开启优化读取后，只读取与当前画面相关的变量
- 存储设置 ：开启存储后，Flash地址0~2048，约2K为Modbus变量存储所有，其他存储应规避此地址！！！不存储：不存储，断电重启后变量恢复默认值全部存储：不推荐，因为频繁存储会导致FLASH坏块增加存储指定变量：推荐使用，一般用来存储很少更改的系统配置参数
- 存储标记：识别存储在屏幕中的数据版本标记， 当存储数据格式发生改动时，一般需要手动修改此存储标记值

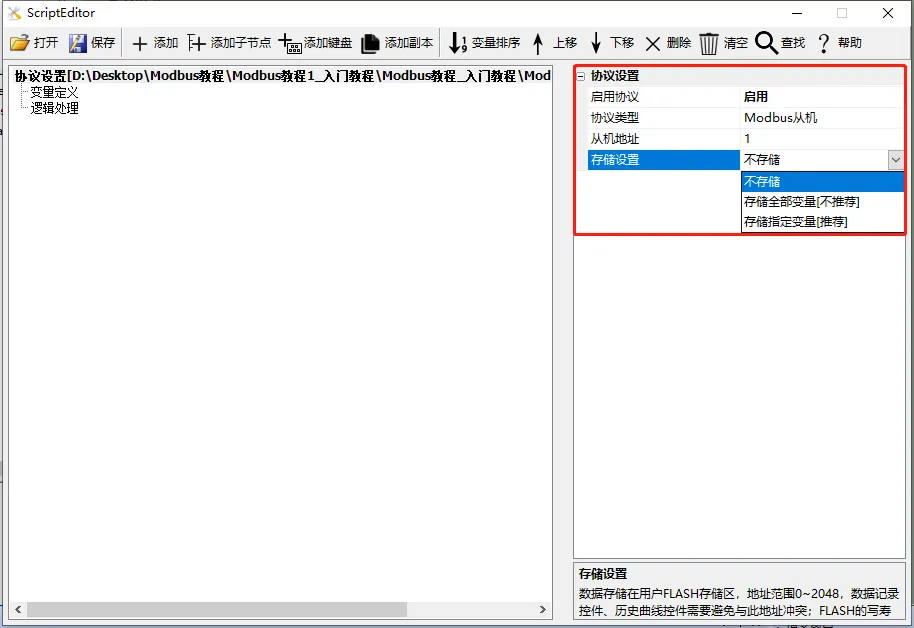

从机模式
- 启用协议：需要启用协议，才支持Modbus协议
- 协议类型：选择Modbus从机
- 从机地址：默认为1
- 存储设置 ：开启存储后，Flash地址0~2048，约2K为Modbus变量存储所私有，其他存储应规避此地址！！！不存储：不存储，断电重启后变量恢复默认值全部存储：不推荐，因为频繁存储会导致FLASH坏块增加存储指定变量：推荐使用，一般用来存储很少更改的系统配置参数
- 存储标记：识别存储在屏幕中的数据版本标记，当存储数据格式发生改动时，一般需要手动修改此存储标记值
1.3 创建变量

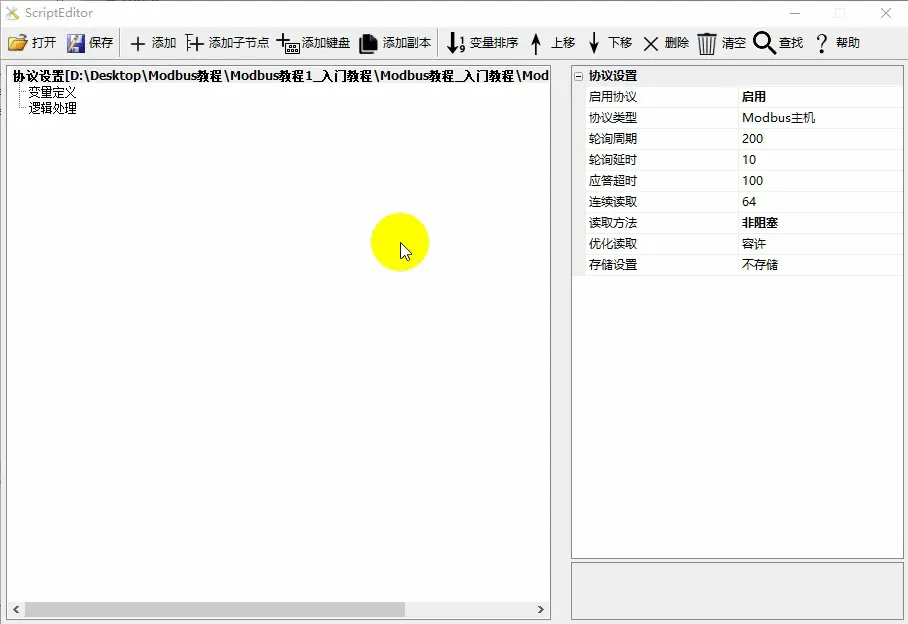

点击【变量定义】，在点击【添加】，即可添加一个变量，如下所示

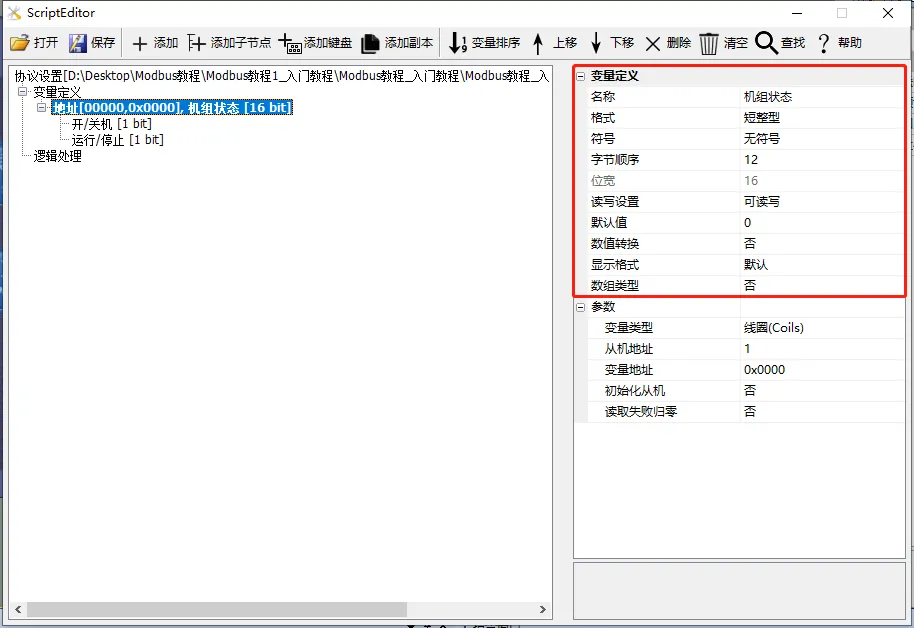

变量定义
详细变量解析如下，如下所示
- 名称：默认的变量名称为“Varialbe1、Varialbe2、Varialbe3……”，可以定义有意义的名称，如：机组状态；如果需要对变量分bit含义，默认的名称为“Field1、Field2、Field3……”， 可以定义有意义的名称，如：开/关机、运行/停止
- 格式：支持短整形、长整型、单精度浮点数、字符串
- 符号：可设置无符号、有符号
- 读写设置：设置变量的读写权限，支持可读写、只读取、只写入
- 默认值：默认显示值
- 数值转换：对变量进行转换，例如：实际值=原始值*缩放+平移
- 显示格式：设置整数和小数部分的位数
- 数组类型：开启数组类型，从该变量的地址开始，操作连续N个寄存器
- 是否储存：当在配置Modbus主/从协议时开启存储设置，此处若选择存储，可掉电保存数据

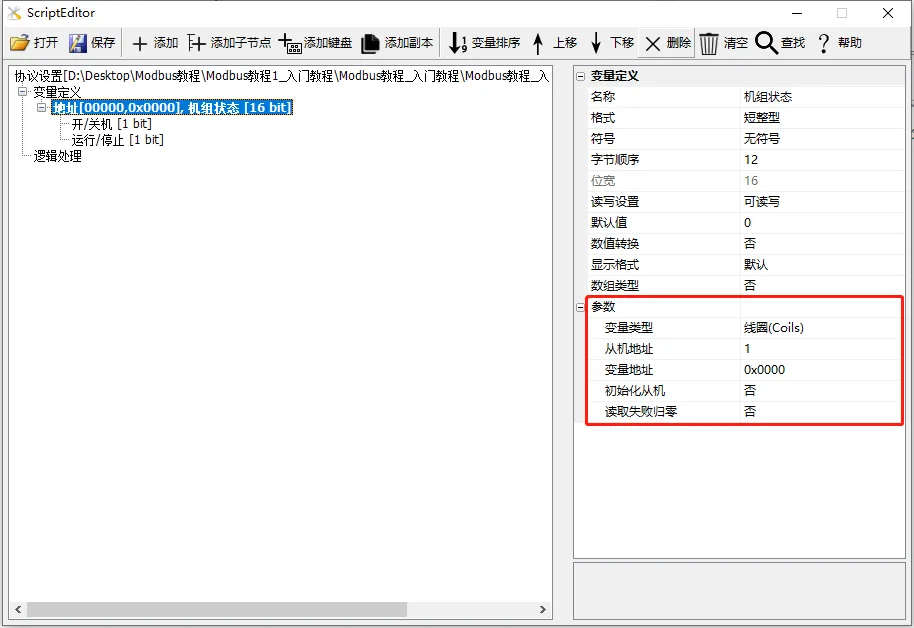

参数
详细参数设置解析如下所示
- 变量类型：线圈、离散输入、保持寄存器、输入寄存器、内存变量、系统变量
- 从机地址：屏作主机时，才需要设置
- 变量地址：变量（或寄存器）的地址，16进制填写
- 初始化从机：屏作主机时，屏上电后，把变量的值写入从机设备
- 读取失败归零：屏作主机时，当变量读取失败时，变量的值归零
1.4 变量地址和值的关系
线圈/离散数据

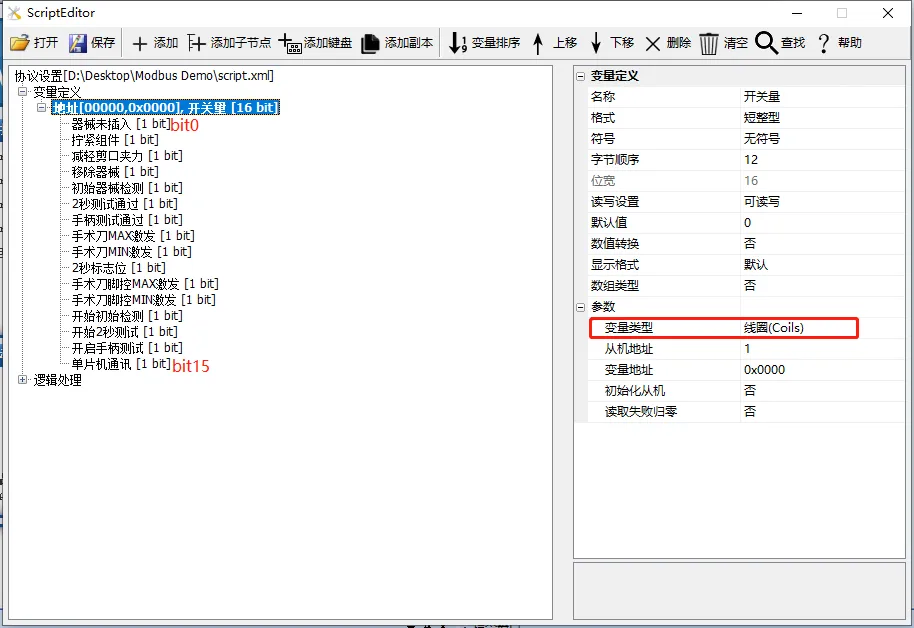

创建一个线圈或离散输入寄存器，变量格式为短整型，则里面含有16个线圈（从上到下，依次为bit0….bit15），假设该变量地址为0x0000，那么变量包含0x0000~0x000F地址范围内的变量，一个bit对应一个线圈，如下所示
字符串类型

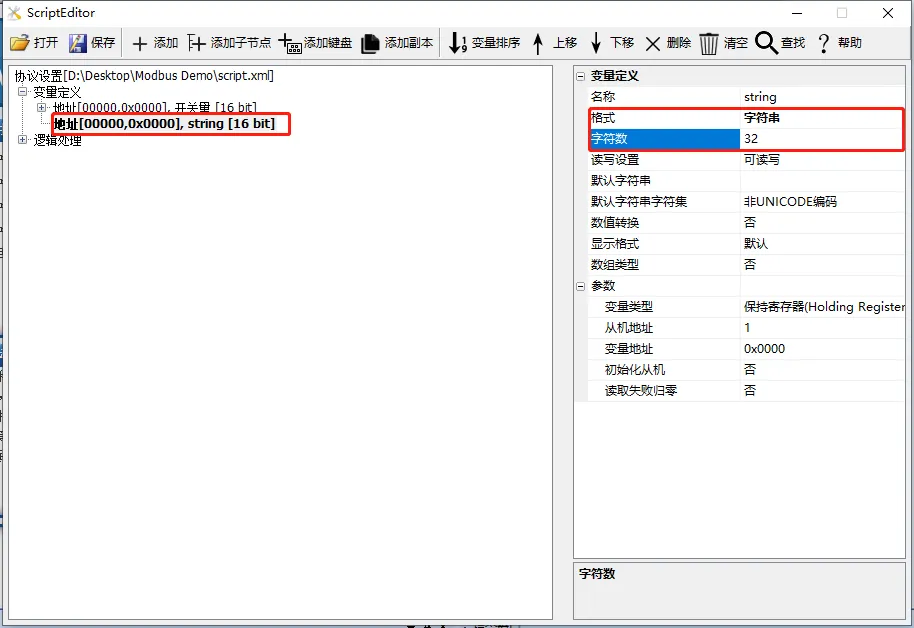

创建一个保存寄存器，变量格式为字符串类型（默认32个字符），假设该变量的地址为0x0000，那么此字符串对应包含0x0000~0x000F地址范围内的变量，一个地址对应两个字符
假设0x0000地址的保存寄存器，值为‘abcdefghij’，如下所示
数组
创建一个输入寄存器，且为数组类型(默认数组大小为10，下标从0开始)，假设该变量的地址为0x0000，那么此变量表示从0x0000开始的连续10个变量，数组下标对应一个变量

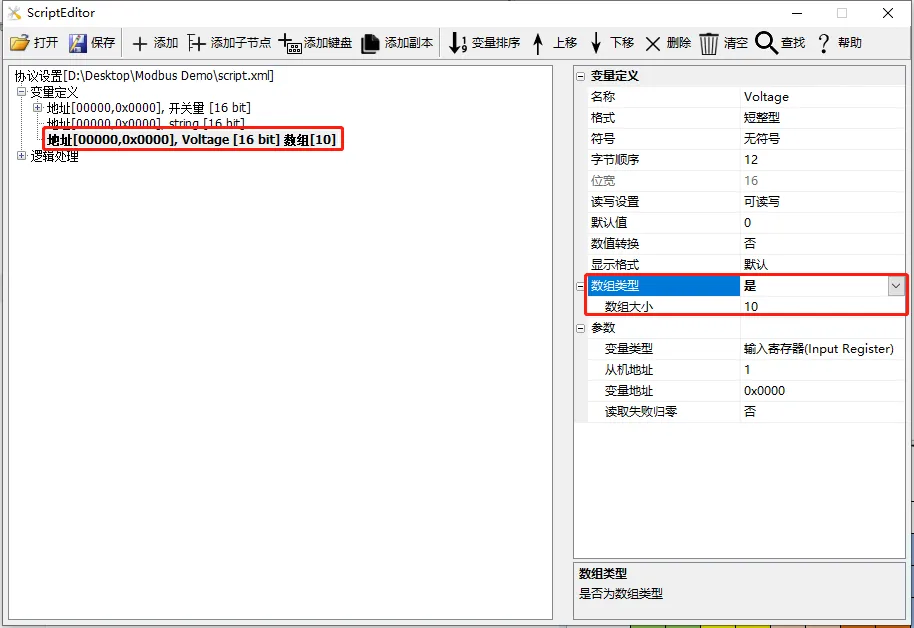

假设创建一个输入寄存器为Voltage的变量，数组类型，大小为10，则对应关系如下所示
