AV输入控件（M系列）如何使用？

什么是视频AV控件？

带AV摄像头输入的物联型串口支持AV信号输入显示，常用于美容仪行业的皮肤护理、头发检测等

针对M型系列的视频播放/AV输入功能时，视频图层会一直显示在最上层，此时如果我们将文字等其他图形叠加放在视频控件上显示时，视频图层会将其他图形都覆盖，导致只能显示出视频，而无法显示视频上叠放的其他文字和图形。为此，我司针对有此类需求的客户开发了对应的M系列视频底层播放API接口，来满足此类客户的需求，api函数接口如下所示

set_color_key(Min_Color,Max_Color,Match)

函数说明：

Min_Color：24位RGB颜色范围的最小值，例如0x00BFBFBF，R-BF/G-BF/B-BF；
Min_Color：24位RGB颜色范围的最大值，例如0x00C8C8C8，R-C8/G-C8/B-C8；
Match：6位的比较规则101010(2A)；10-R/10-G/10-B，代表颜色范围在0x00BFBFBF—0x00C8C8C8之间的颜色值经过比较后会被过滤。(0x00BFBFBF <= color <= 0x00C8C8C8之间的颜色会被过滤，其他颜色会显示出来)

function on_init()
　　　　set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A)
end

注：set_color_key(Min_Color,Max_Color,Match)，此API接口函数必须要放在on_init()系统初始化函数中使用，默认在初始时配置的属性

适用范围：M系列

20.1 视频AV控件属性介绍

用途

选中视频控件，在属性窗口中选择“播放AV输入”

20.2 AV输入坐标显示

【AV输入坐标显示】画面，介绍配置LUA脚本的AV应用，结合按钮上下左右移动，显示‘十字线’

属性配置

视频控件配置

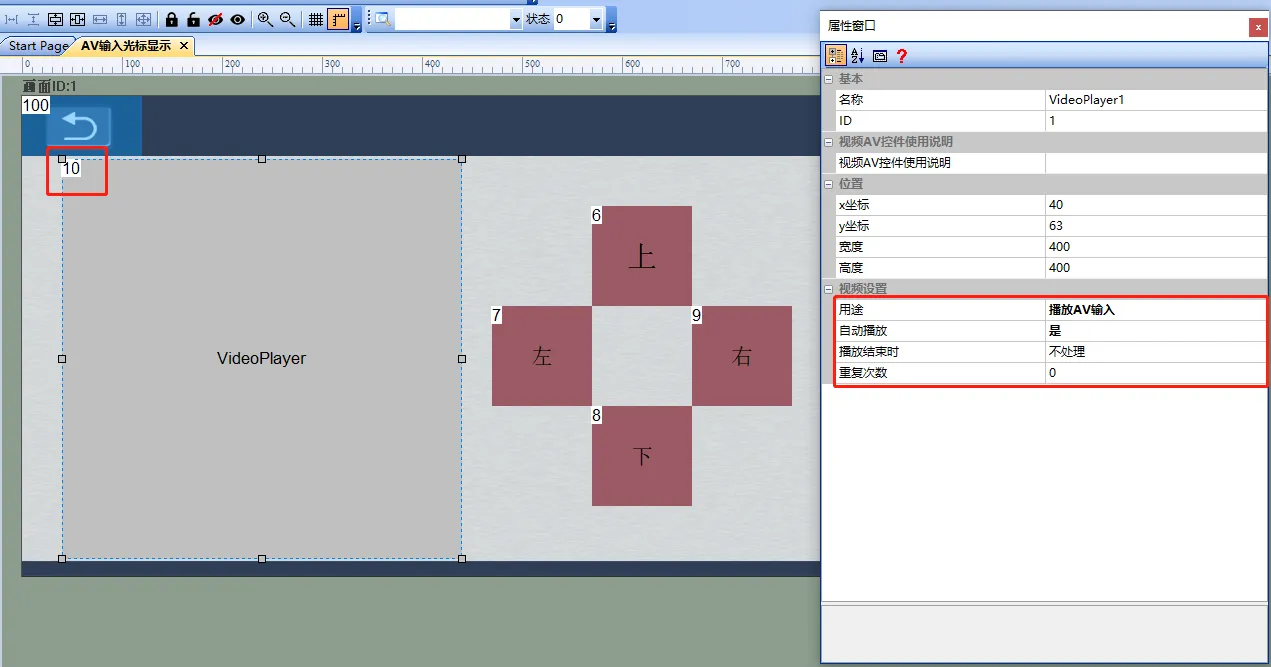

视频控件配置拖动选择视频控件，用途选择播放AV输入，如下所示

按钮配置

按钮控件上（控件ID6）：控制十字光标显示坐标y减

按钮控件下（控件ID8）：控制十字光标显示坐标y加

按钮控件左（控件ID7）：控制十字光标显示坐标x减

按钮控件右（控件ID9）：控制十字光标显示坐标x加

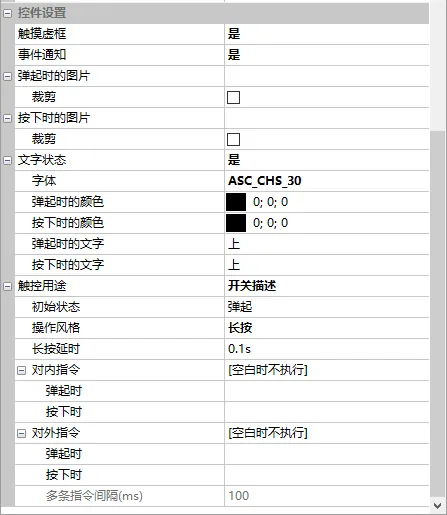

属性配置如下所示

LUA脚本控制

20.3 LUA脚本逻辑实现

LUA脚本配置实现代码：

-- 十字光标坐标显示点
local LineH_Y = 263                             --十字显示光标点y坐标
local LineV_X = 240                             --十字显示光标点x坐标
local TextH_X = LineV_X + 5                        --坐标text显示的坐标位置
local TextH_Y = LineH_Y - 40
local TextV_X = LineV_X + 5
local TextV_Y = LineH_Y - 20
function on_init()                             --初始化
    set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A)             --设置颜色过滤属性（必须在on_init()中配置）
end

function on_draw(screen)                          --界面刷新回调函数，具体使用说明参考《LUA脚本API》
    if screen == 1 then
        set_pen_color(0x3666)                        --设置画笔颜色
        draw_line(40,LineH_Y,440,LineH_Y,1)                 --画十字线
        draw_line(LineV_X,63,LineV_X,440,1)
        local text_h = "LineH_Y:"..LineH_Y
        local text_v = "LineV_X:"..LineV_X
        draw_text(text_h,TextH_X,TextH_Y,90,20,4,0x3666,4)         --画坐标text显示
        draw_text(text_v,TextV_X,TextV_Y,90,20,4,0x3666,4)
    end
end

function on_control_notify(screen,control,value)              --触摸控件回调函数
    if screen == 1 then
        if control == 6 then --上
            if value == 1 then
                LineH_Y = LineH_Y - 1
                if LineH_Y < 63 then
                    LineH_Y = 63
                end
            elseif value == 2 then
                LineH_Y = LineH_Y - 5
                if LineH_Y < 63 then
                    LineH_Y = 63
                end
            end
        elseif control == 7 then --下
            if value == 1 then
                LineV_X = LineV_X - 1
                if LineV_X < 63 then
                    LineV_X = 63
                end
           elseif value == 2 then
                LineV_X = LineV_X - 5
                if LineV_X < 63 then
                    LineV_X = 63
                end
          end

        elseif control == 8 then --左
            if value == 1 then
               LineH_Y = LineH_Y + 1
               if LineH_Y > 440 then
                   LineH_Y = 463
               end
            elseif value == 2 then
                LineH_Y = LineH_Y + 5
                if LineH_Y > 440 then
                    LineH_Y = 463
                end
            end
        elseif control == 9 then --右
            if value == 1 then
                LineV_X = LineV_X + 1
                if LineV_X > 440 then
                    LineV_X = 440
                 end
            elseif value == 2 then
                LineV_X = LineV_X + 5
                if LineV_X > 440 then
                    LineV_X = 440
                end
            end
        end
        follow_pos(LineV_X,LineH_Y) --text显示坐标传入
        redraw()
    end
end

function on_press(state,x,y) --触摸屏点击回调函数
    if get_current_screen() == 1 then
        if state == 1 or state == 2 then
            if x >= 40 and x <= 440 then
                if y >= 63 and y <= 463 then
                    follow_pos(x,y)
                    LineV_X = x
                    LineH_Y = y
                    redraw()
                end
            end
        end
    end
end

function follow_pos(p_x,p_y) --text坐标显示
    if p_x < 240 and p_y < 263 then
        TextV_X = p_x + 5
        TextH_X = p_x + 5
        TextV_Y = p_y + 5
        TextH_Y = p_y + 25
     elseif p_x < 240 and p_y > 263 then
        TextV_X = p_x + 5
        TextH_X = p_x + 5
        TextV_Y = p_y - 40
        TextH_Y = p_y - 20
    elseif p_x >= 240 and p_y <= 263 then
        TextV_X = p_x - 85
        TextH_X = p_x - 85
        TextV_Y = p_y + 5
        TextH_Y = p_y + 25
    elseif p_x > 240 and p_y > 263 then
        TextV_X = p_x - 85
        TextH_X = p_x - 85
        TextV_Y = p_y - 40
        TextH_Y = p_y - 20
    end
end

20.4 两路AV切换

指令切换

M系列带两路AV的可以支持来回切换，指令如下所示

帧头	组态指令	功能码-AV通道切换	画面ID	控件ID	通道	帧尾
EE	B1	77	00 00	00 01	00/01	FF FC FF FF

当通道为00，表示切换到通道0的AV信号输入，当前通道为0x01，表示切换到通道1的AV信号输入

LUA API切换

set_av_channel(channel)

切换AV通道，仅M系列支持

channel = 0，切换到通道0
channel= 1，切换到通道1
