什么是历史曲线控件？
通过历史曲线控件来记录某些数据在一段时间内的变化路径和曲线。本例程中介绍历史曲线控件常见的应用，结合工程中的画面介绍每一个应用的配置，常见的应用如下所示
- 记录温度的变化实现在一段时间内，外部MCU通过传感器采集到的温度数据发送给屏幕，利用历史曲线控件在屏幕上显示出来
适用范围：全系列
例程下载链接：《历史曲线控件应用》(点击跳转)
14.1 历史曲线属性

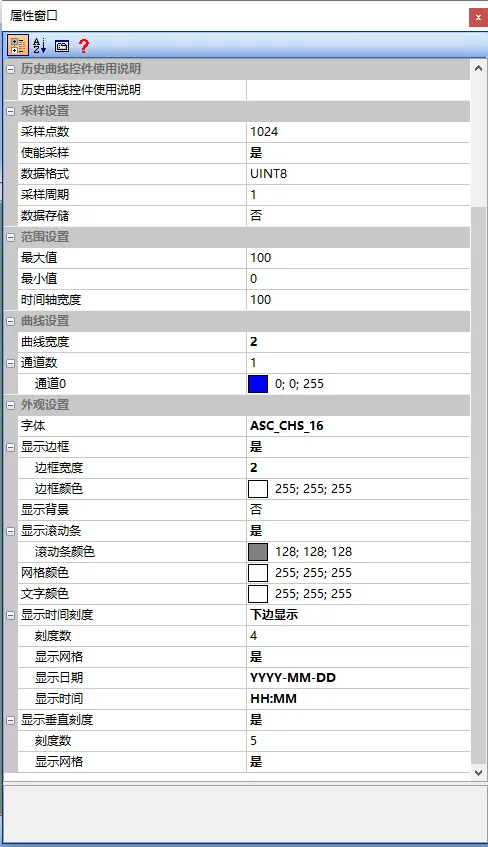

本章节重点介绍历史曲线控件的属性，属性窗口如下所示
采样点数
单个通道在整个控件宽度范围内，总采用点数，若采样点数超过该值，则通道只保存最近的采样点。
使能采样
设置初始化时的状态是否允许采样，也可以通过指令控制。
数据格式
采样点的数据格式，发送数据给历史曲线时，采样值的高字节在前，低字节在后，可设置格式如下所示
- UINT8：无符号，单字节整数
- INT：有符号，单字节整数
- UINT16：无符号，双字节整数
- INT16：有符号，双字节整数
- UINT32：无符号，四字节整数
- INT32：有符号，四字节整数
- FLOAT：单精度浮点数
注：数据记录控件与历史曲线共用存储块在128K flash里面，开启数据存储时，应设置存储地址
数据存储地址计算：
数据控件存储大小 = 最大记录数*单条记录大小+24 （单位：字节）
历史曲线存储大小 = 通道个数*采样点数+30 （单位： 字节）
采样周期
采样数据的时间间隔，单位为：秒。
数据存储
设置采样数据是否存储到屏幕的用户flash区。
最大值
采样值轴方向上顶端显示的最大值，默认为100。
最小值
采样值轴方向上底端显示的最小值，默认为0。
时间轴宽度

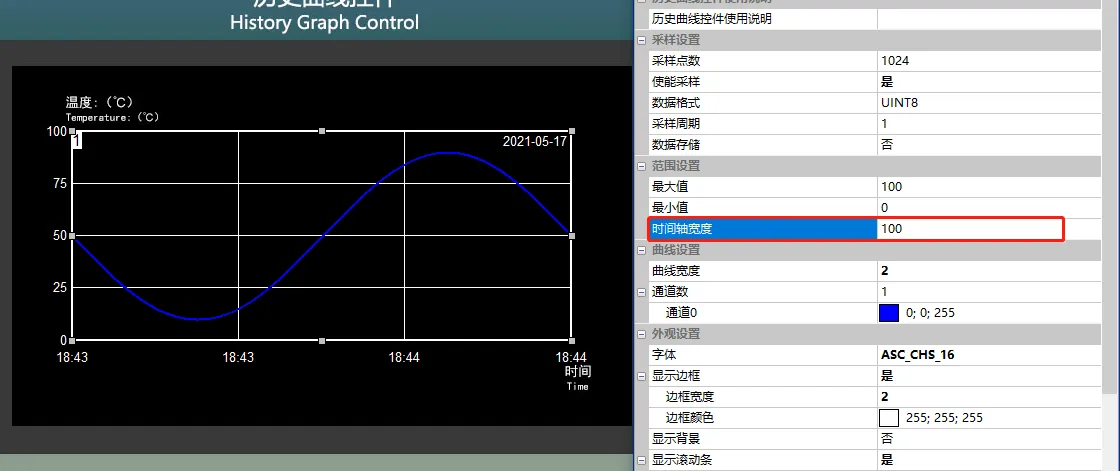

屏幕水平方向范围内的采样点数，默认为100，如下所示
曲线宽度
曲线线条的宽度，可选1、2、3、4级。
通道数

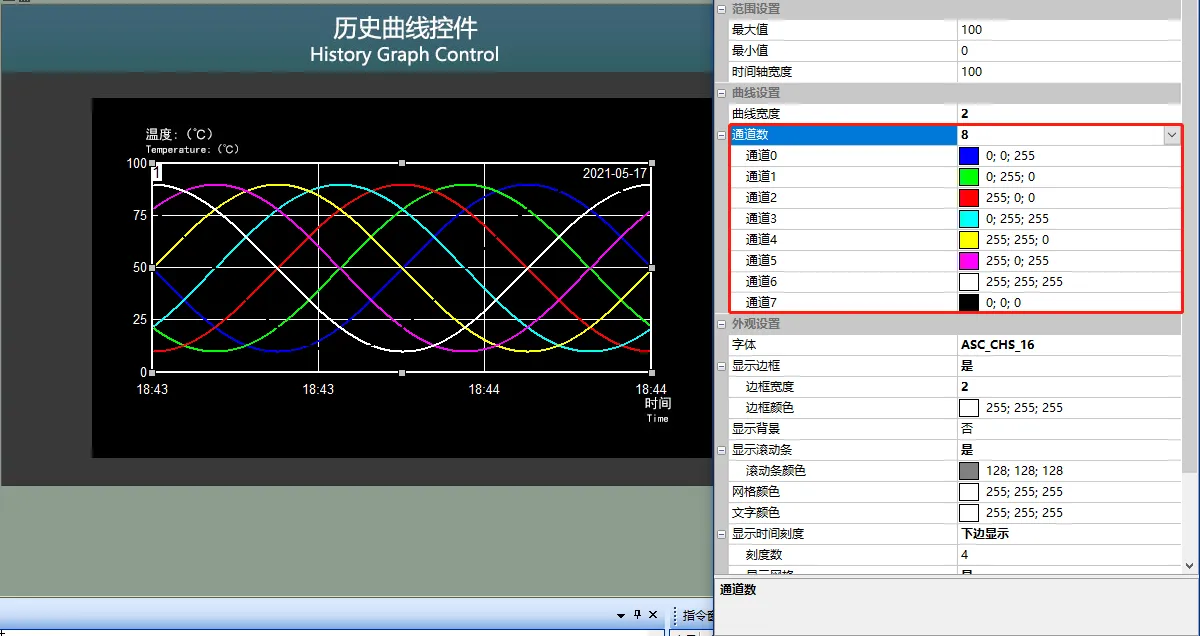

控件上显示的曲线通道数，一个控件最多可选8个通道，且每个通道的颜色可单独设置，如下所示
字体
显示数值和时间的字体大小。
显示边框
可设置是否显示边框，显示边框时可设置边框的宽度（可设置“1”和“2”两个等级）和颜色。
显示背景

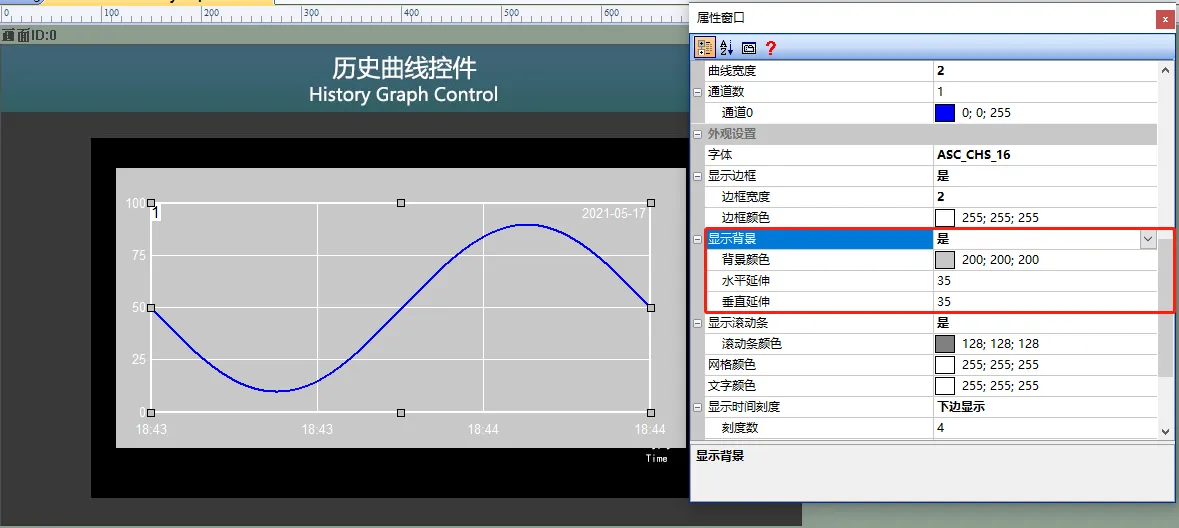

可设置控件背景颜色、水平延伸、垂直延伸，可选择“是”或“否”。设置显示背景→是，水平延伸→35，垂直延伸→35，如下所示
显示滚动条
可选择“是”或“否”，当开启滚动条，设置滚动条属性，运行虚拟屏，滚动条显示在上方，可以拖动查看所有时间点的曲线，如下所示

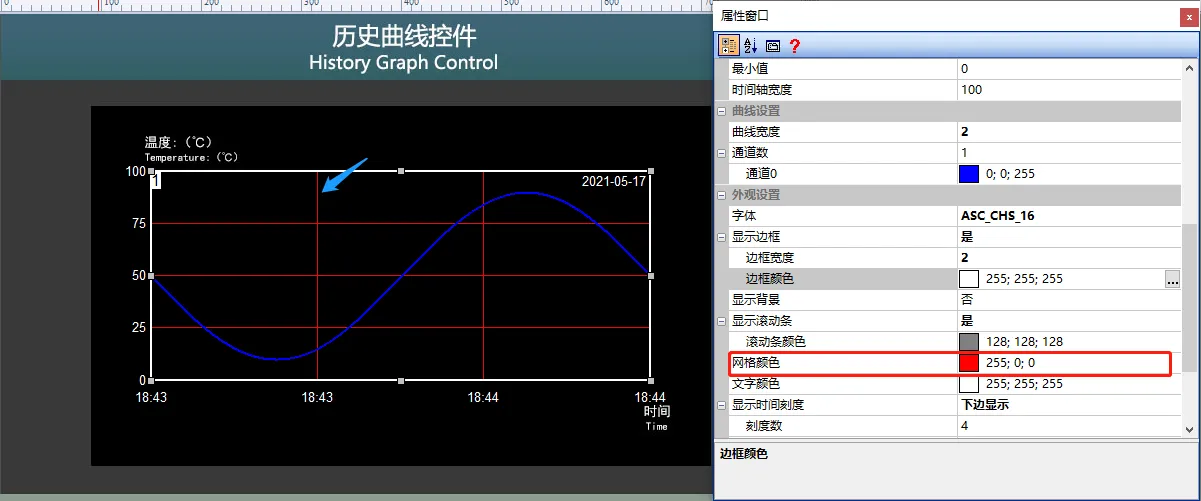

网格颜色
设置网格的颜色，支持单色设置
文字颜色
设置文字的颜色显示，包括Y轴的值、X轴的时间、以及右上角的日期
显示时间刻度
可选“否”、“下边显示”或“上边显示”，（开启显示时，可设置刻度数、是否显示网格、是否显示日期、是否显示时间）
显示垂直刻度
可设置是否显示垂直方向上的刻度值，显示垂直刻度时，可以设置刻度数和是否显示网格线
14.2 历史曲线功能
【历史曲线控件】画面，介绍用户如何配置历史曲线控件的基本属性和使用。
画面配置

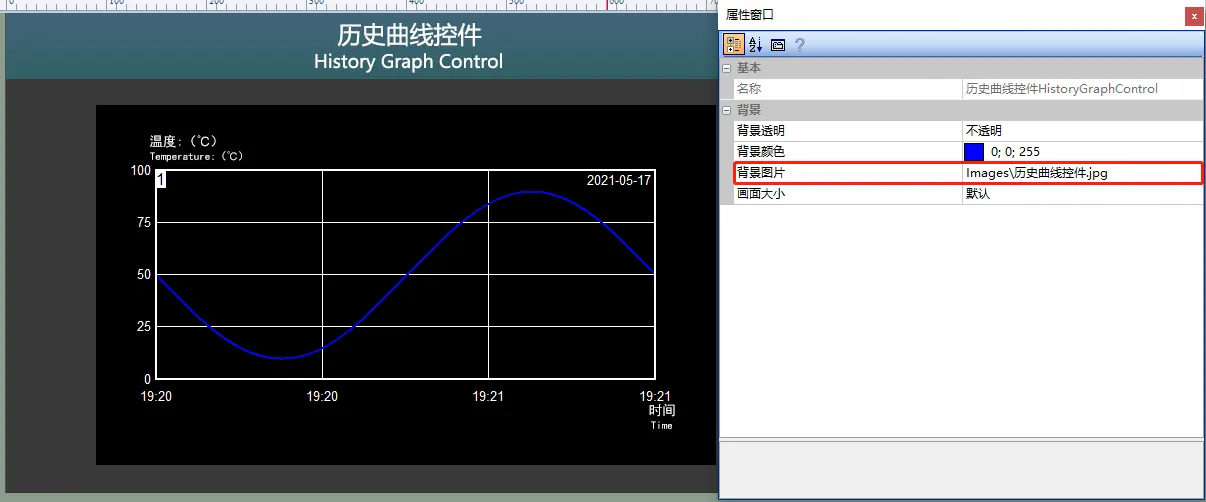

在【历史曲线控件】画面的“背景图片”导入相应的美工图片。在该画面中添加历史曲线控件，如下所示
属性配置

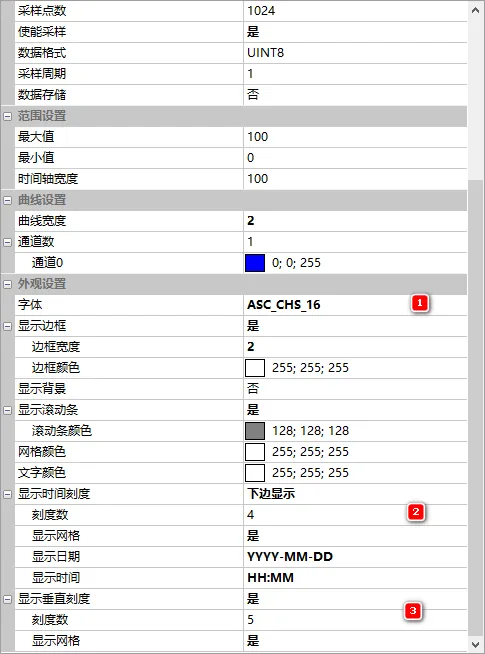

历史曲线控件：设置【字体】为【ASC_CHS_16】、显示时间轴的【刻度数】为“4”，显示垂直刻度的【刻度数】为“5”，其他为默认配置，配置如下所示
运行预览

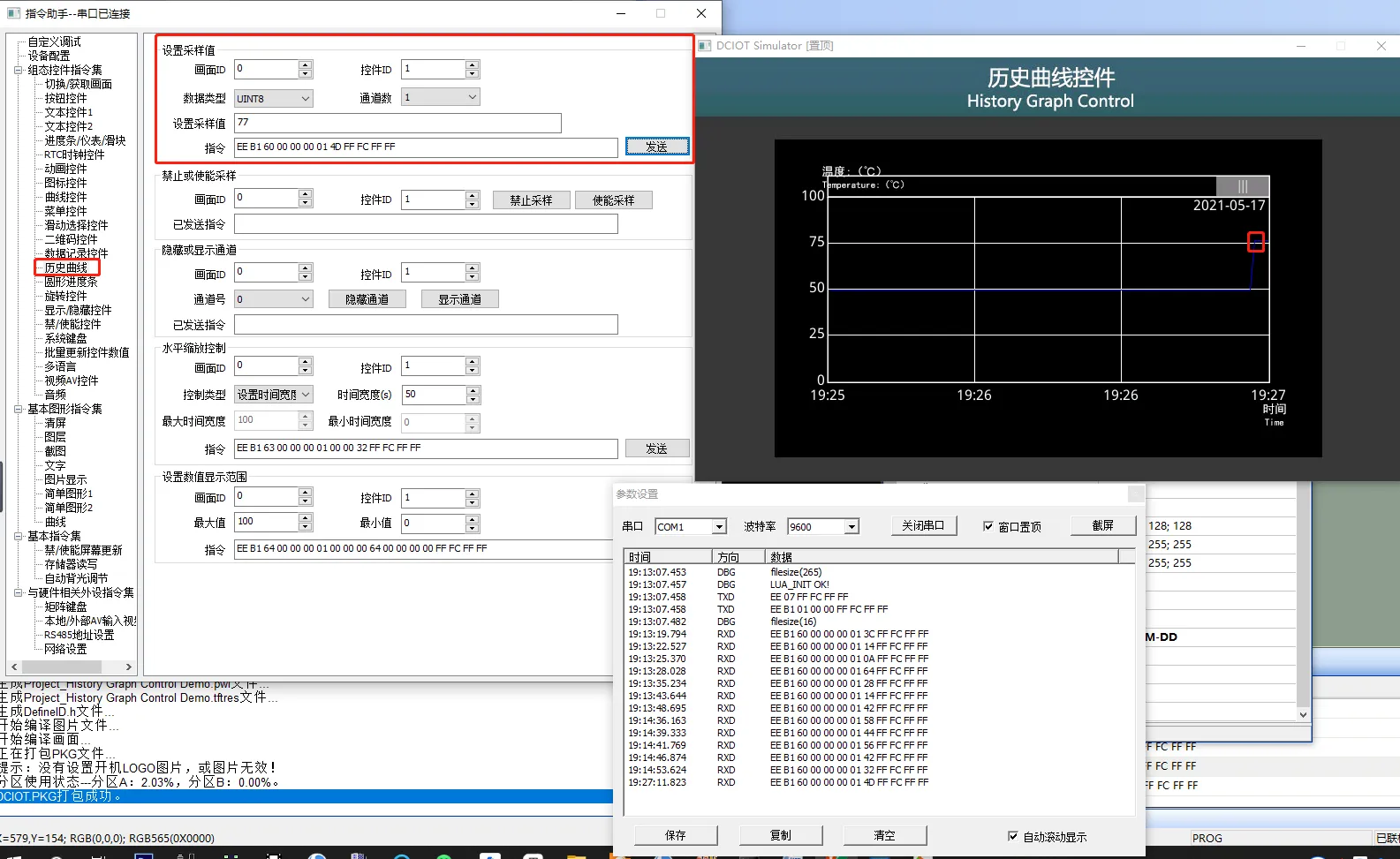

运行虚拟屏，VisualTFT软件和虚拟屏用“虚拟串口”建立联机，打开指令助手，左侧导航栏选择【历史曲线】，设置“设置采样值”区域的指令参数。如例程中，设置画面ID0、控件1、数据类型为“UINT8”，通道数为“1”的采样值为“77”。显示效果如下所示
外部MCU控制
参考开发包keil程序中的him.dever.h文件函数声明以及him.dever.c文件中的定义。
MCU设置采样值
利用MCU来实现历史曲线的采样通道数，数据类型和采样数值的设定。例如用户需实现例程中【历史曲线控件】的采样数据类型为“UINT8”、通道数为“1”，设置采样值为“77”，直接调用历史曲线控件设置函数HistoryGraph_SetValueInt8 ( )即可，代码如下所示。
/************************************************************************
** Function name: void HistoryGraph_SetValueInt8 (uint16 screen_id,
** uint16 control_id,
** uint8 *value,
** uint8 channel);
** Descriptions : 设置历史曲线采样值
** input parameters: screen_id: 画面ID
** control_id: 控件ID
** *value: 设置的采样值
** channel 通道数
** output parameters: 无
** Returned value : 无
************************************************************************/
{
......
HistoryGraph_SetValueInt8(0,1,77,1);//画面0，控件1，通道1的采样值为77
......
}MCU控制【历史曲线控件】的禁止和使能采样。
例如用户需实现当前画面的【历史曲线控件】的禁止采样和使能采样状态，直接调用历史曲线控件禁使能函数HistoryGraph_EnableSampling ( )即可，代码如下所示。
/************************************************************************
** Function name: void HistoryGraph_EnableSampling (uint16 screen_id,
** uint16 control_id,
** uint8 enable);
** Descriptions : 设置历史曲线控件的采样禁使能
** input parameters: screen_id : 画面ID
** control_id: 控件ID
** value : 禁止或使能（0代表禁止，1代表使能）
** output parameters: 无
** Returned value : 无
************************************************************************/
{
......
HistoryGraph_EnableSampling (0,1,1);//画面0，控件1的历史曲线控件使能采样
......
}
