什么是RTC控件?
时间可以通过RTC控件来显示。RTC控件可以通过用户主机修改，也可以通过设置弹出系统键盘，对时间进行输入编辑操作，然后显示在串口屏上。本章节中介绍RTC控件常见的应用，结合工程中的画面介绍每一个应用的配置，常见的应用如下所示
- 时间显示：显示当前时间
- 定时功能：设置一个计时，在屏上显示计时的时间，在达到设定值时通过串口发出通知
适用范围：全系列
例程下载链接：《RTC控件应用》(点击跳转)
6.1 RTC控件属性介绍

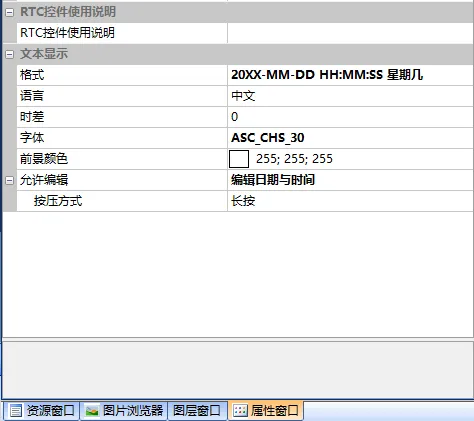

RTC控件可以显示当前时间和倒计时，如下所示
显示时间
显示当前时间
格式
时间的显示格式，如下所示
- HH:MM:SS，显示小时、分钟和秒数
- 20XX-MM-DD，显示年份、月份和日数
- 20XX-MM-DD HH:MM:SS，显示年份、月份、日数、小时、分钟和秒数
- 20XX-MM-DD HH:MM:SS 星期几，显示年月日，时间以及星期几
- 星期几（中文+英文），显示星期几的中文和英文；

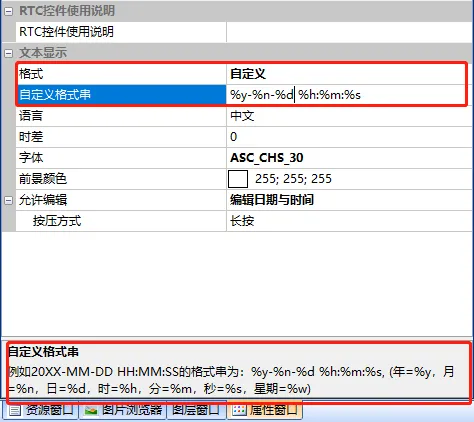

- 自定义格式。例如“年-月-日,时-分-秒,星期”的格式为：%y-%n-%d,%h:%m:%s,%w(年=%y，月=%n，日=%d，时=%h，分=%m，秒=%s，星期=%w)，如下所示
语言
中文、英文
时差
与当前系统时间的差值，范围[-12~+12]
字体
字体大小和字体样式
前景颜色
字体颜色
允许编辑

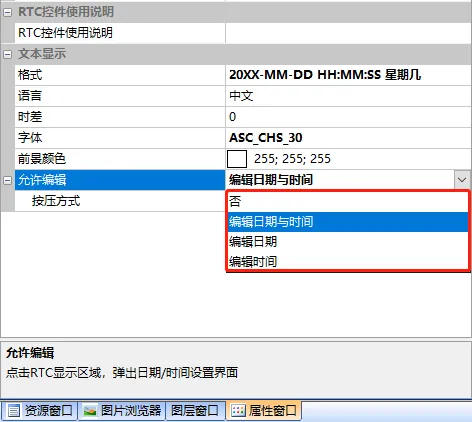

点击RTC显示区域，弹出日期/时间设置界面，如下所示
按压方式
- 长按
- 点击进入编辑

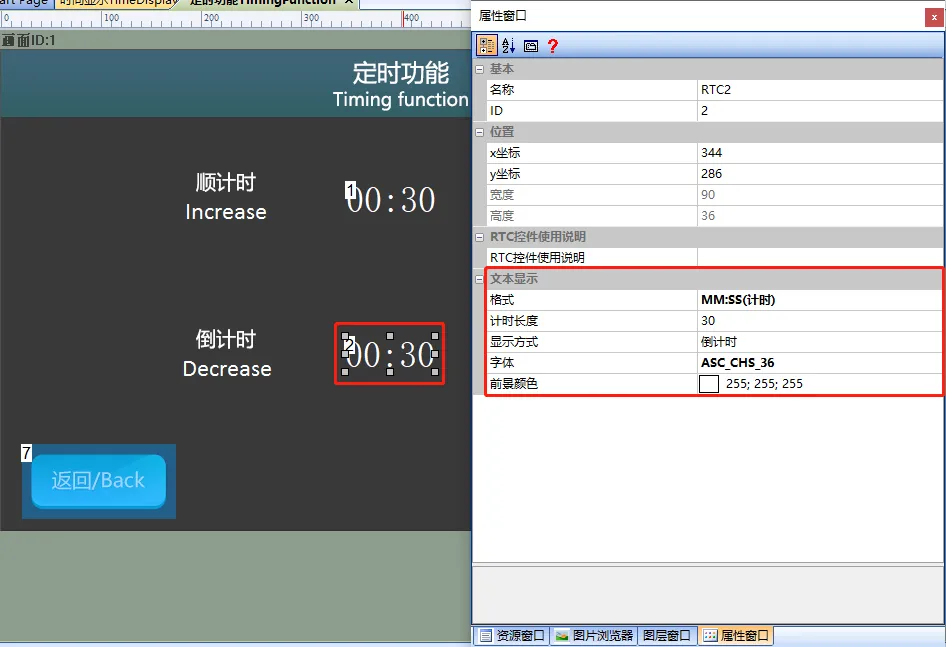

计时

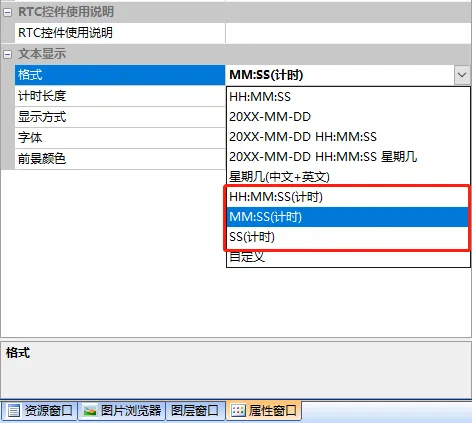

格式
计时时间的显示格式，如下所示
计时长度
计时时间长度（秒）
显示方式
倒计时、顺计时
字体
字体大小
前景颜色
字体颜色
6.2 时间显示
【时间显示】画面，介绍设置显示当前时间的方法
画面配置

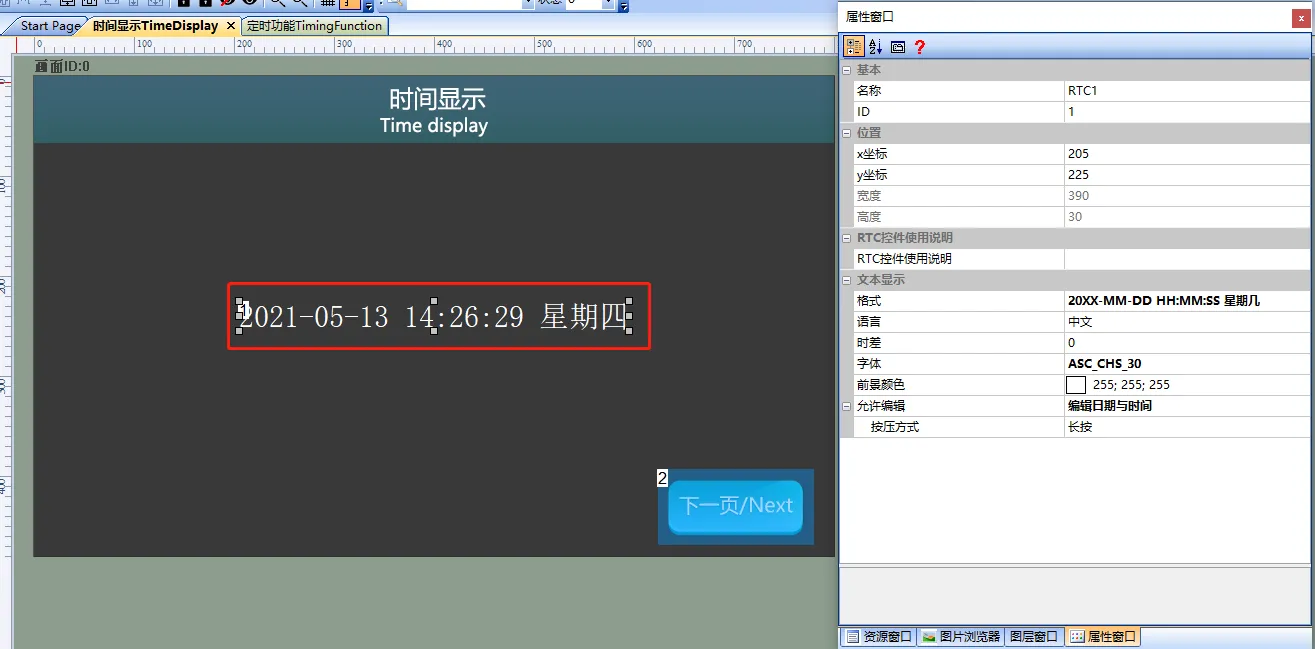

在【时间显示】画面的“背景图片”导入相应的美工图片。在该画面中添加RTC控件，如下所示
属性配置

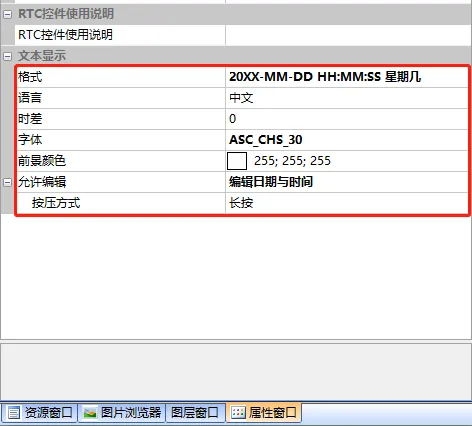

以控件ID为1的RTC控件为例，设置【格式】为“20XX-MM-DD HH:MM:SS 星期几”、【字体】为“ASC_CHS_30”、【前景颜色】为白色，配置如下所示
运行预览

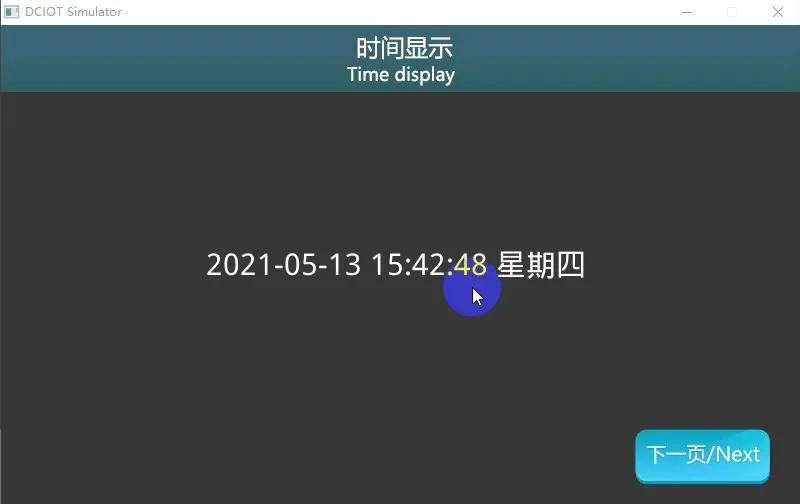

运行虚拟屏，虚拟屏中该RTC控件显示当前系统时间，运行效果如下所示
PS：虚拟屏直接显示电脑时间，且不支持修改，若需要RTC修改应用，下载到实体屏体验
MCU获取RTC系统时间
参考开发包keil程序中的him.dever.h文件函数声明以及him.dever.c文件中的定义。例如用户需获取串口屏的系统时间，则直接调用获取RTC函数ReadRTC()即可，代码如下所示
/*********************************************************************
** Function name : void ReadRTC(void);
** Descriptions : 获取串口屏中的系统时间
** input parameters : 无
** output parameters: 无
********************************************************************/
{
……
ReadRTC();
……
}6.3 定时功能
【定时功能】画面，介绍按下按钮后启动、暂停计时器的功能
画面配置

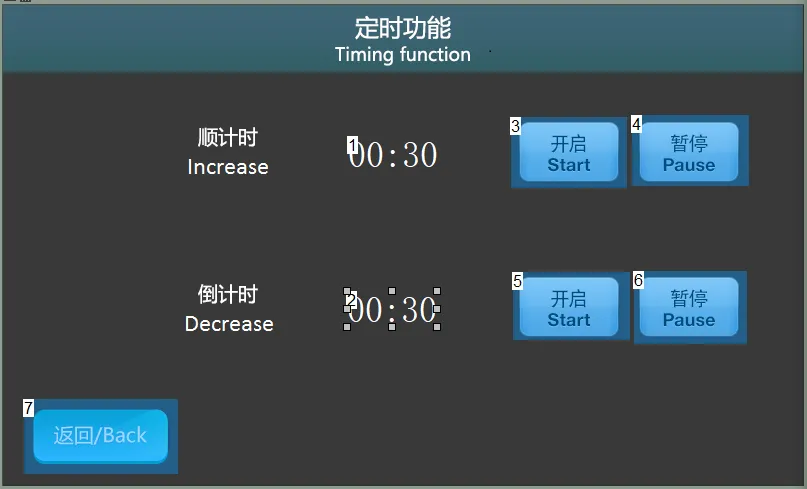

在【定时功能】画面的“背景图片”导入相应的美工图片。在该画面中RTC控件ID1，按钮控件ID3、4，作为顺计时功能；RTC控件ID2，按钮控件ID5、6作为倒计时功能，如下所示
属性配置
以顺计时为例，倒计时参考顺计时说明即可

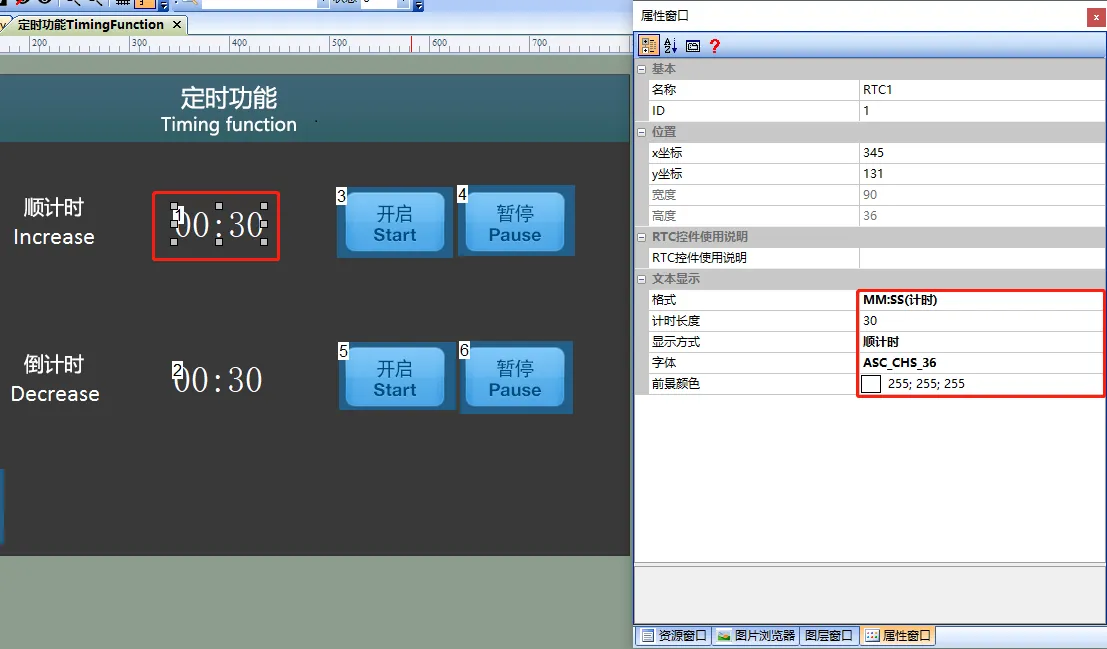

设置RTC控件ID1的【格式】为“MM:SS(计时)”、【计时长度】为“30”、【显示方式】为“顺计时”、【字体】为“ASC_CHS_36”，配置如下所示
设置按钮控件ID3为开始计时功能，设置其【触摸虚框】为“否”、【按下时的图片】选择设置好的图片、勾选【裁剪】；填写按钮按下的对内指令为“开启定时器”，操作如下所示
同理，设置按钮控件ID4为开始计时暂停功能，其设置流程和“开启定时器”类似，只需对内置指令改为“暂停定时器”
运行预览

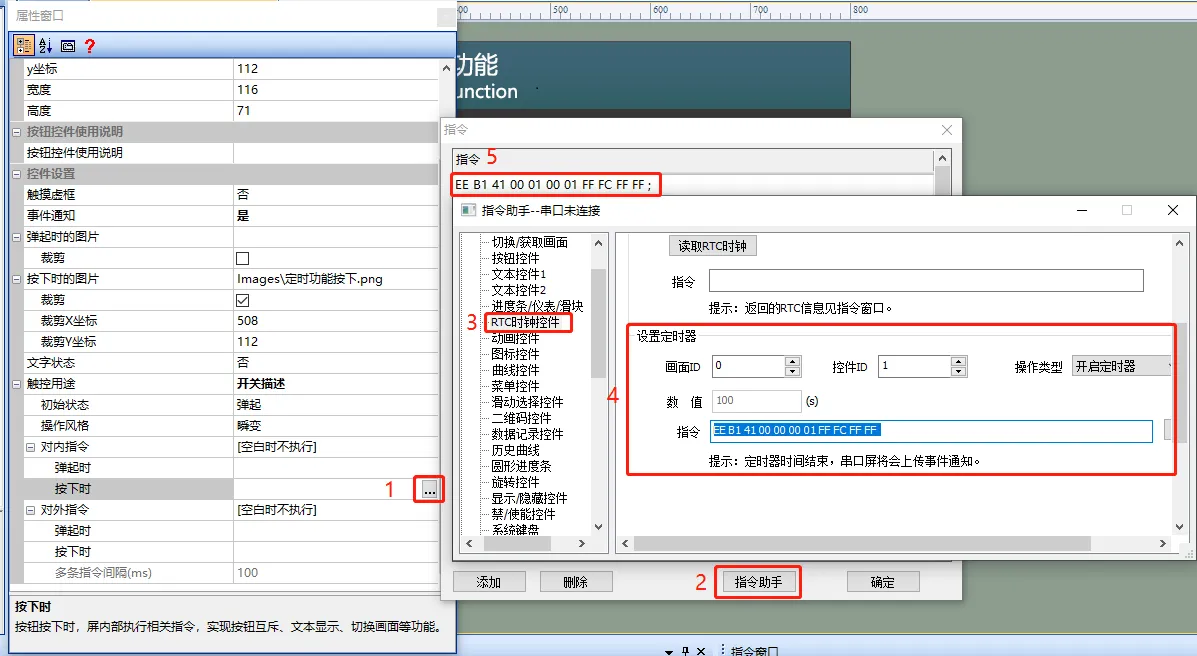

运行虚拟屏，VisualTFT软件和虚拟屏用“虚拟串口”建立联机。打开【指令助手】，选择左侧导航栏【RTC时钟控件】，在“设定定时器”的操作类型中选择“设置定时器”。如例程中，控制画面（画面ID：1）中的RTC控件（控件ID：2），填写【数值】为对数值，点击“发送”。则虚拟屏该RTC控件显示“00:30”，运行效果如下所示
外部MCU控制
参考开发包keil程序中的him.dever.h文件函数声明以及him.dever.c文件中的定义
MCU设置计时时间
例如用户需设置串口屏的计时时间，则直接调用设置RTC计时的函数SeTimer()即可，函数定义如下所示
/*********************************************************************
** Function name : void SeTimer(uint16 screen_id,
** uint16 control_id,
** uint32 timeout);
** Descriptions : 设置计时控件
** input parameters : screen_id 画面ID
** control_id 控件ID
** timeout 倒计时(秒)
** output parameters: 无
*********************************************************************/
{
……
SeTimer(1,1,50); //设置画面1的RTC控件1的值为50S
……
}MCU开启计时
例如用户需开启串口屏的计时时间，则直接调用开启RTC计时的函数StartTimer()即可，函数定义如下所示
/*********************************************************************
** Function name : void StartTimer(uint16 screen_id,
** uint16 control_id);
** Descriptions : 开启计时控件
** input parameters : screen_id 画面ID
** control_id 控件ID
** output parameters: 无
*********************************************************************/
{
……
StartTimer(1,1); //开启画面1的RTC计时控件1
……
}
