24路16A自保持继电器模组说明书

内容目录

产品简述

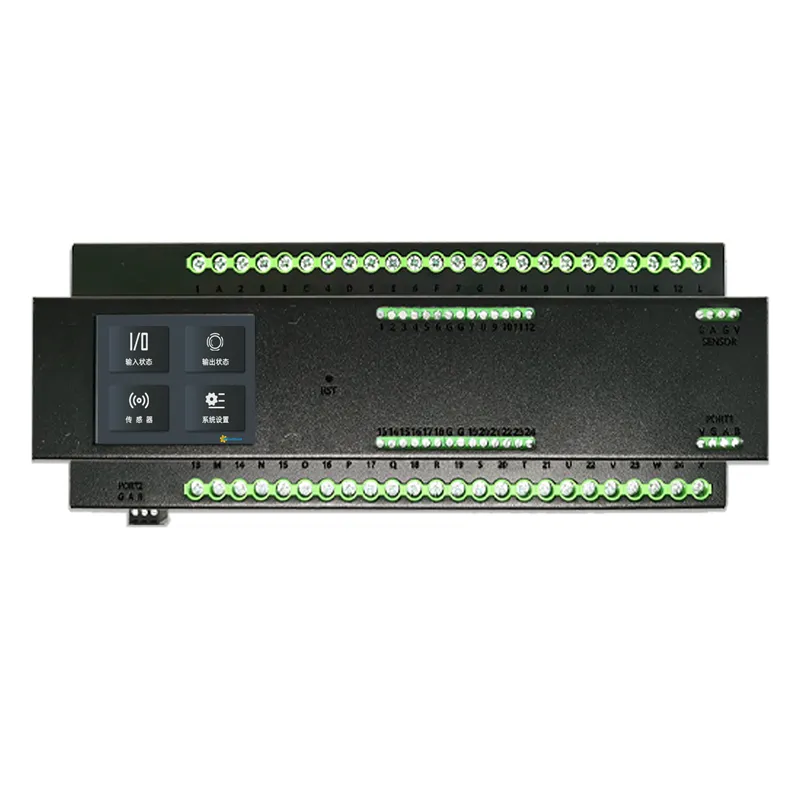

M24162是一款采用16A自保持继电器，带液晶触摸显示器的多功能24回路智能继电器模组，具备DI输入功能和传感器接入功能，两个485端口，端口2可以选择多种通讯接(RS485/RS232/LORAMESH/4GCAT1/NET)进行对外通讯支持标准Modbus Rtu/Modbus Tcp通讯协议。

产品购买：https://www.modbus.cn/product/31033.html

选型建议

广泛适用于家庭，办公楼，酒店，银行，医院，学校，机场，博物馆，实验室工厂等各种开关功率不够大的场景。也可作为楼宇集成商，智能家居方案工程师等专业人士的常用备件，解决现场突发问题。

产品参数

产品名称：24路继电器模组
产品型号：M24162
感性负载：5A
阻性负载：10A
外壳材质: 钣金喷塑金属外壳
2.4寸屏：分辨率:240*320
继电器：16A自保持不发热
产品尺寸：228*85*57mm
产品重量：1.15kg
输入电压：DC12V
通讯协议：Modbus RTU
波特率：默认9600 8N1(可修改)
输入回路：24路DI(光耦隔离)
安装方式：DN35导轨安装
端口1：485
端口2：标配485，可选配RS232/LORA MESH/4GCAT1/NET
传感器：支持选配一氧化碳/温湿度/入体计数/光照

产品功能

1、采用宏发高品质16A自保持不发热继电器
2、24路DI输入全部采用光耦隔离输入电路
3、外观侧面与标准空开外形保持一致，导轨安装。
4、带彩色触摸液晶屏，现场操作配置轻松简单
5、端口1标配485，端口2可选/RS232/LORA MESH/4G CAT1/NET进行通讯。
6、IO均支持双寄存器读取，支持01/02/05线圈读写功能码，也支持03/06/10功能码读写。
7、支持多种通讯波特率，并可以通过触摸屏直接修改。
8、自带4个传感器(一氧化碳，温湿度，人体计数，光照)联动接入，联动继电器输出可以通过触摸屏配置。
9、钣金喷塑金属外壳，和5.08大端子独立接线柱。
10、触摸屏支持中英多语言，标准Modbus协议。

屏幕操作

①本地彩屏智能处理:设备自带的2.4寸屏可实时展示24回路的输入输出状态，可通过屏幕设置输入输出的联动。

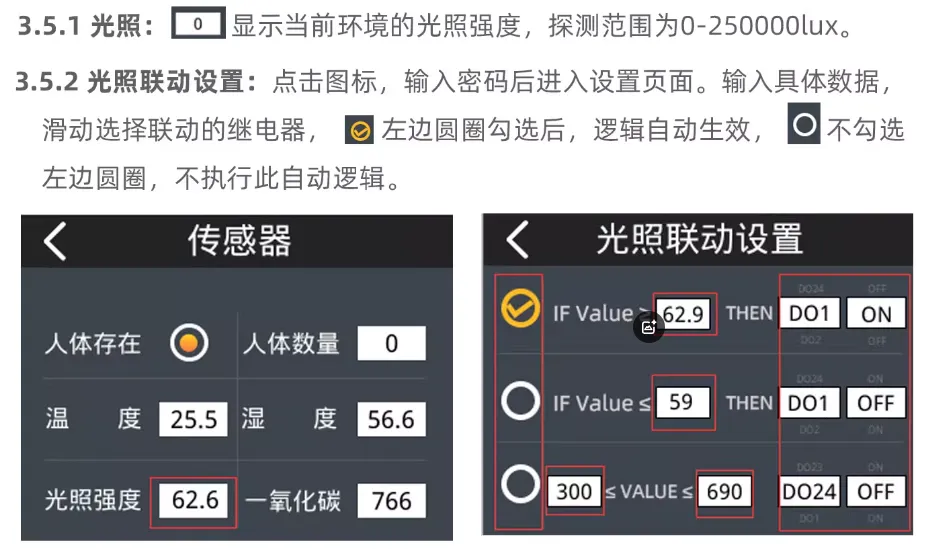

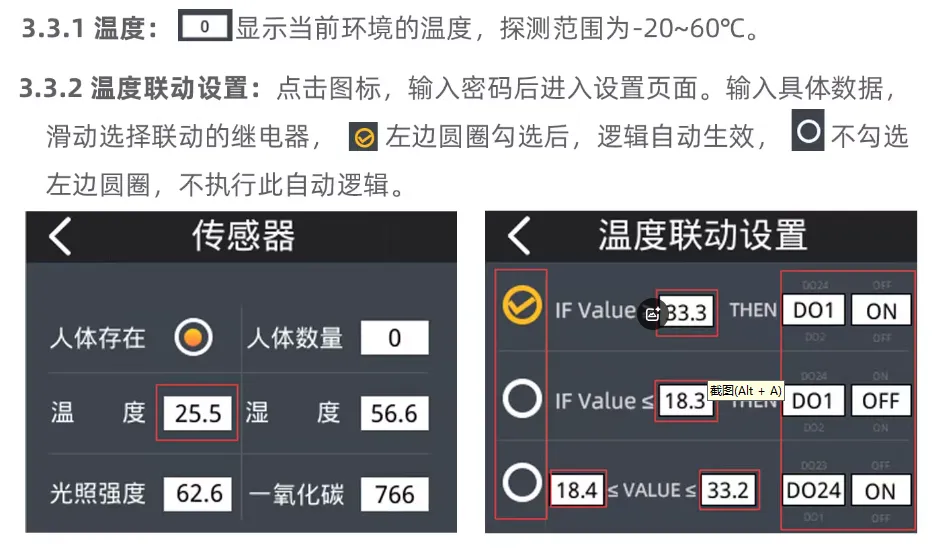

②外接传感器:支持外接人体计数传感器/温湿度传感器/光照传感器/一氧化碳传感器的接入，通过彩屏的自动化系统，实现传感器数据的实时采集与智能响应。
③多语言切换:系统语言支持中英文切换，

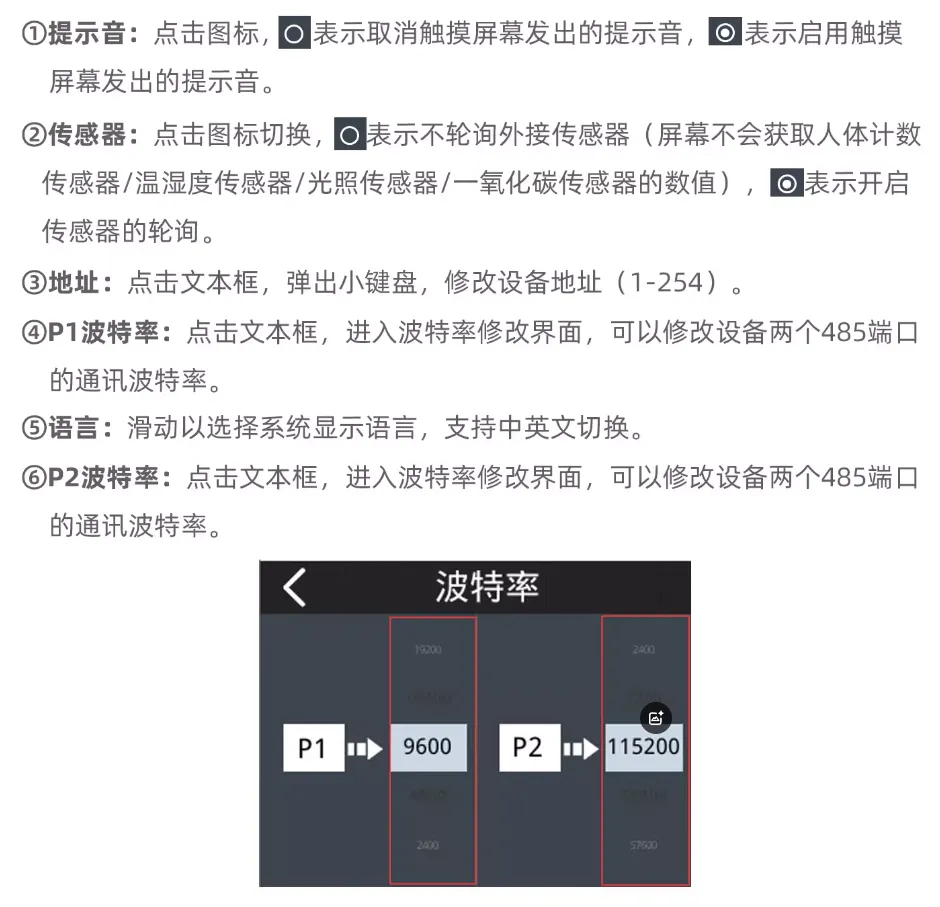

④波特率修改:通过本地彩屏直接修改两个485端口的波特率，操作更加方便。

⑤设备地址修改:通过本地彩屏修改设备地址，操作更加方便。
*24回路独立大功率16A继电器，支持24路数字信号输入检测，通过本地彩色触控屏实现实时数据显示、参数配置，无需依赖云端，直接通过屏幕设置值、延时动作、联动策略，适合智能电房管理，生产线设备控制，楼宇自动化等应用场景。

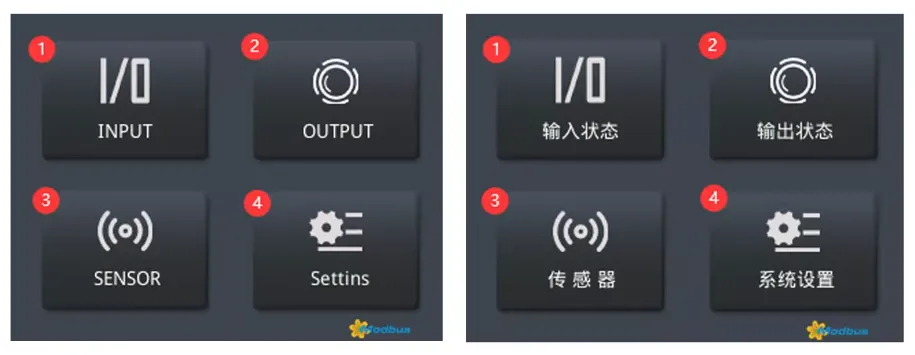

①INPUT/输入状态:点击可进入“24路输入状态展示页面”

②OUTPUT/输出状态:点击可进入“24路输出状态展示页面”

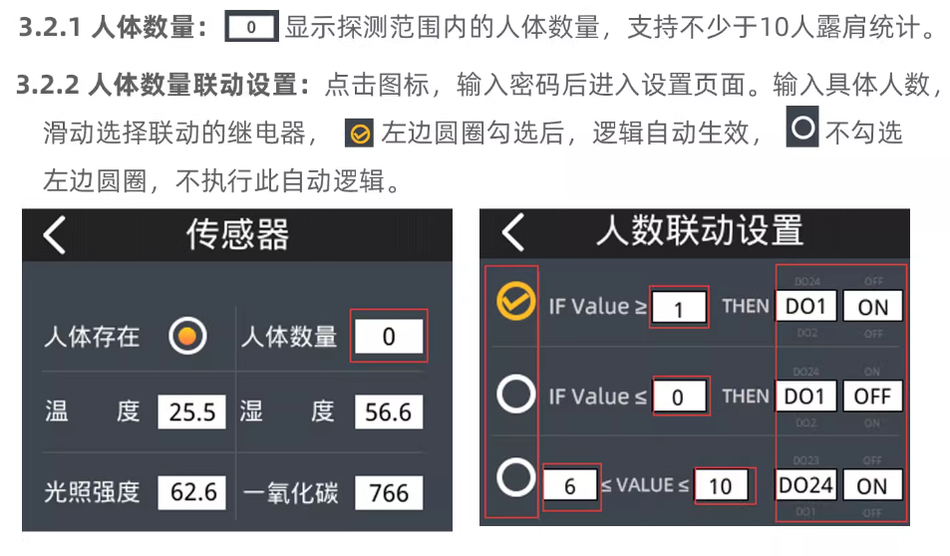

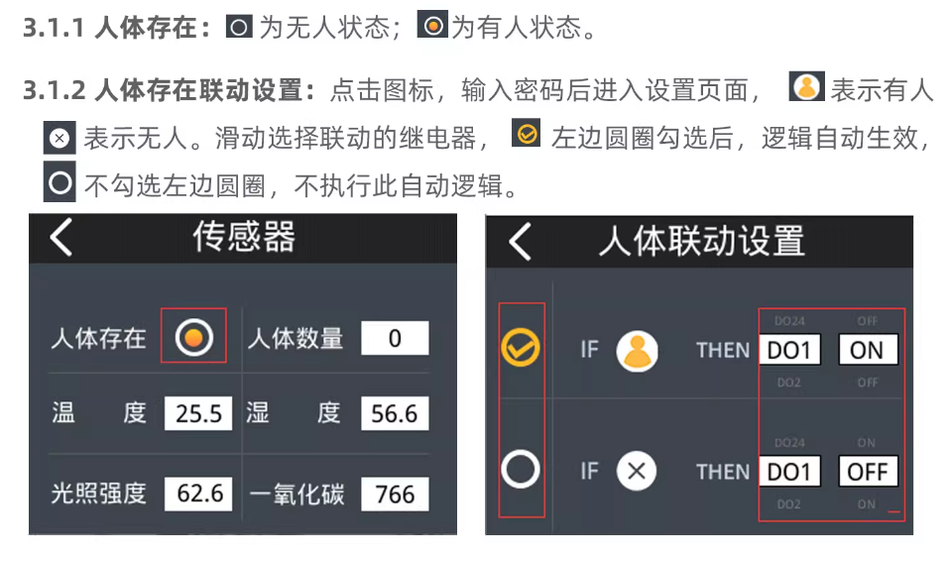

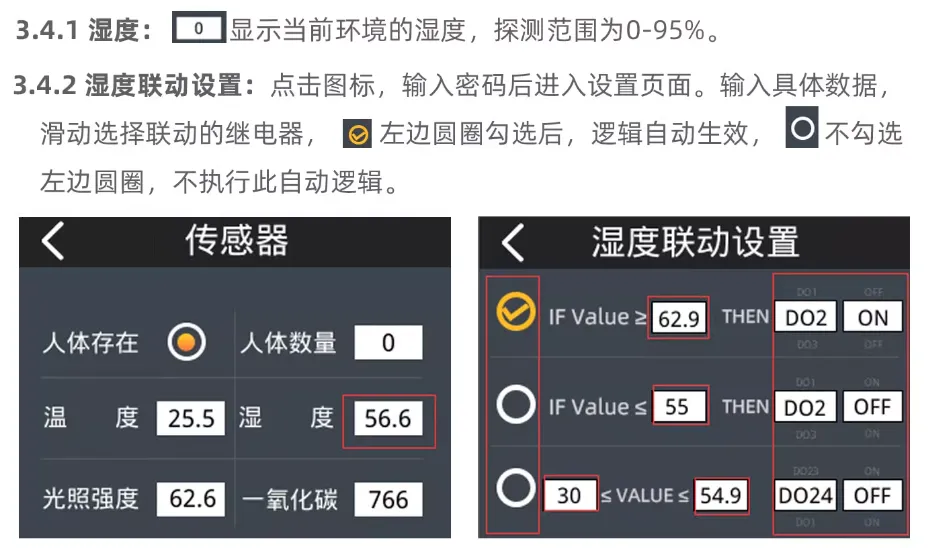

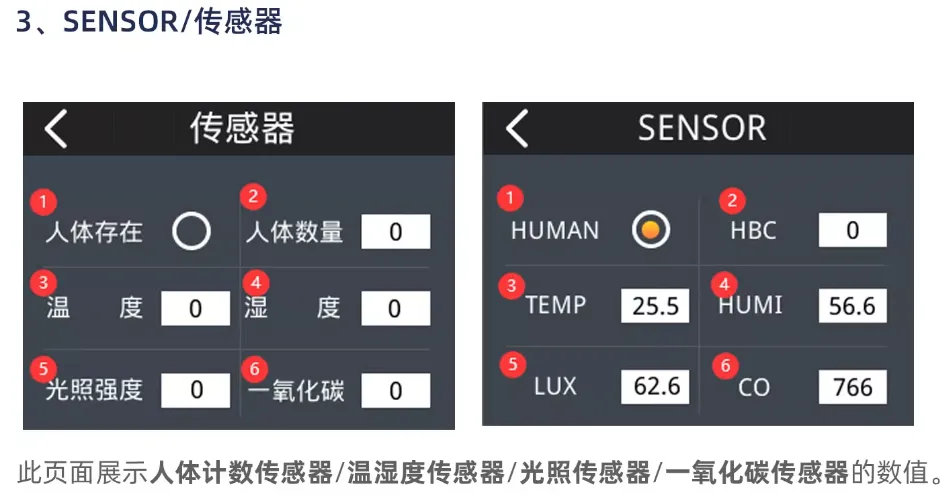

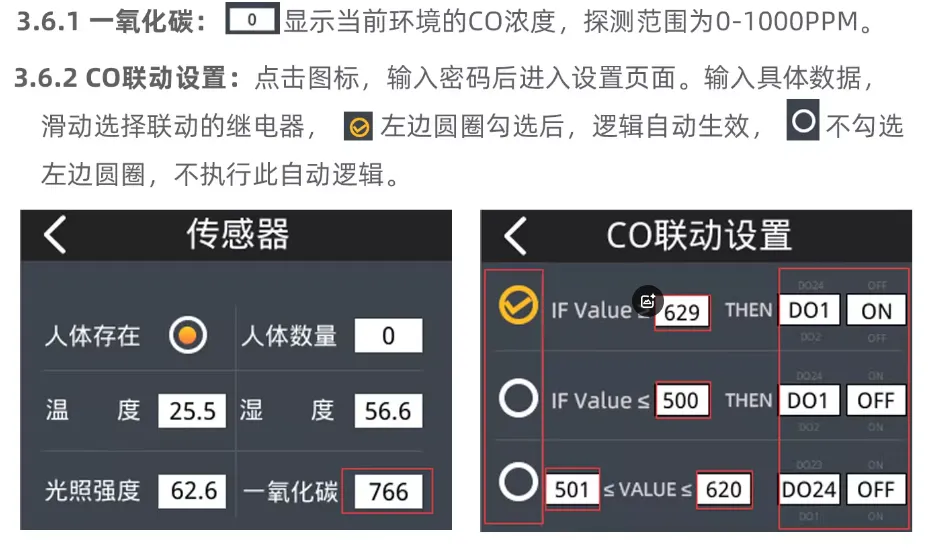

③SENSOR/传感器:点击可进入“传感器状态/数值展示页面”

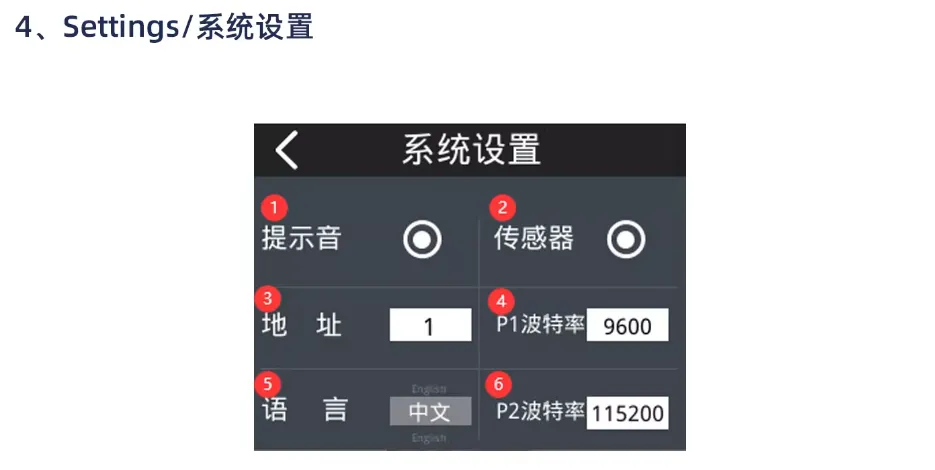

④Settings/系统设置:点击可进入系统设置。

设置指南

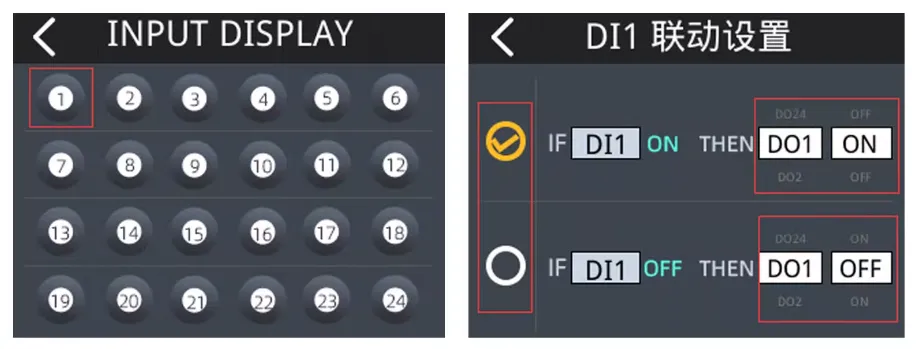

1、INPUT/输入状态

①此页面展示24个DI的状态，DI接通时，对应图标外圈显示为黄色;DI断开时对应图标外圈显示为黑色。

②点击对应图标，输入密码后进入DI联动设置页面。滑动选择联动的继电器左边圆圈勾选后，此逻辑自动生效，不勾选左边圆圈，不执行此自动逻辑。

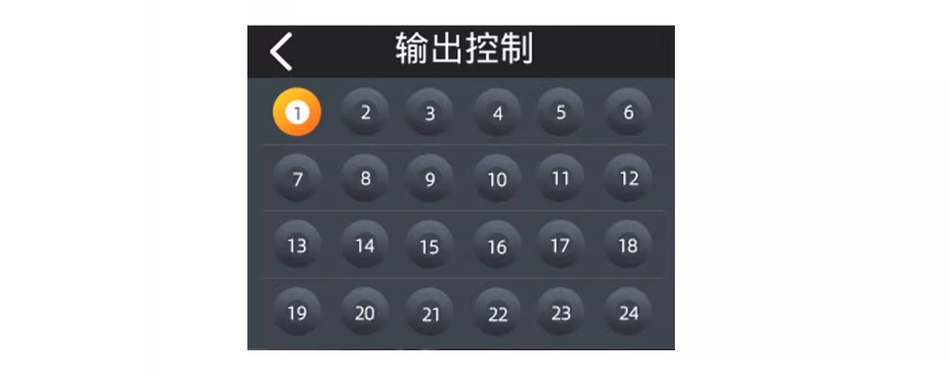

2、OUTPUT/输出状态

①此页面展示24个继电器D0的状态，继电器接通时，对应图标外圈显示为黄色继电器断开时，对应图标外圈显示为黑色，

通讯协议

寄存器地址 Memory-Mappe
功能码 FUNCTION	寄存器名字 NAME	读/写 R/W	寄存器地址十进制 Register Add (DEC)	寄存器地址十六进制 Register Add (HEX)	值 Value	值含义 Value meaning	备注 Remarks
03 Read Holding Registers (4x) ____________ 06 Write single register	地址 address	读/写	0000	0x0000	00 01	地址范围01-FE Address range 01-FE
	Port2 -波特率	读/写	0001	0x0001	00 06	00——115200 Baud 01——76800 Baud 02——57600 Baud 03——38400 Baud 04——19200 Baud 05——14400 Baud 06——9600 Baud 07——4800 Baud 08——2400 Baud 09——1200 Baud
	INTER(no change)	读/写	0002	0x0002	no change	no change	no change
	Port1-波特率	读/写	0003	0x0003	00 06	00——115200 Baud 01——76800 Baud 02——57600 Baud 03——38400 Baud 04——19200 Baud 05——14400 Baud 06——9600 Baud 07——4800 Baud 08——2400 Baud 09——1200 Baud

03 Read Holding Registers (4x) ____________ 06 Write single register	OUTPUT1	R/W	0016	0x0010	00 01	00：close 01：OPen
	OUTPUT2	R/W	0017	0x0011	00 01	00：close 01：OPen
	OUTPUT3	R/W	0018	0x0012	00 01	00：close 01：OPen
	OUTPUT4	R/W	0019	0x0013	00 01	00：close 01：OPen
	OUTPUT5	R/W	0020	0x0014	00 01	00：close 01：OPen
	OUTPUT6	R/W	0021	0x0015	00 01	00：close 01：OPen
	OUTPUT7	R/W	0022	0x0016	00 01	00：close 01：OPen
	OUTPUT8	R/W	0023	0x0017	00 01	00：close 01：OPen
	OUTPUT9	R/W	0024	0x0018	00 01	00：close 01：OPen
	OUTPUT10	R/W	0025	0x0019	00 01	00：close 01：OPen
	OUTPUT11	R/W	0026	0x001A	00 01	00：close 01：OPen
	OUTPUT12	R/W	0027	0x001B	00 01	00：close 01：OPen
	OUTPUT13	R/W	0028	0x001C	00 01	00：close 01：OPen
	OUTPUT14	R/W	0029	0x001D	00 01	00：close 01：OPen
	OUTPUT15	R/W	0030	0x001E	00 01	00：close 01：OPen
	OUTPUT16	R/W	0031	0x001F	00 01	00：close 01：OPen
	OUTPUT17	R/W	0032	0x0020	00 01	00：close 01：OPen
	OUTPUT18	R/W	0033	0x0021	00 01	00：close 01：OPen
	OUTPUT19	R/W	0034	0x0022	00 01	00：close 01：OPen
	OUTPUT20	R/W	0035	0x0023	00 01	00：close 01：OPen
	OUTPUT21	R/W	0036	0x0024	00 01	00：close 01：OPen
	OUTPUT22	R/W	0037	0x0025	00 01	00：close 01：OPen
	OUTPUT23	R/W	0038	0x0026	00 01	00：close 01：OPen
	OUTPUT24	R/W	0039	0x0027	00 01	00：close 01：OPen

03 Read Holding Registers (4x)	Input1	R	0041	0x0029	00 00	00：close 01：OPen
	Input2	R	0042	0x002A	00 00	00：close 01：OPen
	Input3	R	0043	0x002B	00 00	00：close 01：OPen
	Input4	R	0044	0x002C	00 00	00：close 01：OPen
	Input5	R	0045	0x002D	00 00	00：close 01：OPen
	Input6	R	0046	0x002E	00 00	00：close 01：OPen
	Input7	R	0047	0x002F	00 00	00：close 01：OPen
	Input8	R	0048	0x0030	00 00	00：close 01：OPen
	Input9	R	0049	0x0031	00 00	00：close 01：OPen
	Input10	R	0050	0x0032	00 00	00：close 01：OPen
	Input11	R	0051	0x0033	00 00	00：close 01：OPen
	Input12	R	0052	0x0034	00 00	00：close 01：OPen
	Input13	R	0053	0x0035	00 00	00：close 01：OPen
	Input14	R	0054	0x0036	00 00	00：close 01：OPen
	Input15	R	0055	0x0037	00 00	00：close 01：OPen
	Input16	R	0056	0x0038	00 00	00：close 01：OPen
	Input17	R	0057	0x0039	00 00	00：close 01：OPen
	Input18	R	0058	0x003A	00 00	00：close 01：OPen
	Input19	R	0059	0x003B	00 00	00：close 01：OPen
	Input20	R	0060	0x003C	00 00	00：close 01：OPen
	Input21	R	0061	0x003D	00 00	00：close 01：OPen
	Input22	R	0062	0x003E	00 00	00：close 01：OPen
	Input23	R	0063	0x003F	00 00	00：close 01：OPen
	Input24	R	0064	0x0040	00 00	00：close 01：OPen

03 Read Holding Registers (4x)	TEMP	R	0100	0x0064	00 00	温度	设备地址固定为01 range:-20~60℃
	HUMI	R	0101	0x0065	00 00	湿度	设备地址固定为01 range:0~95%
	CO	R	0102	0x0066	00 00	CO浓度	设备地址固定为02 range:0-1000PPM
	LUX-HI	R	0103	0x0067	00 00	LUX-HI：高位寄存器 LUX-Lo：低位寄存器光照强度计算公式：Lux= (照度数据Hl65536+照度数据Lo) /100 则：Lux=(065536 + 6960)/ 1 00=69.6(lux)	设备地址固定为03 range:0~250000lux
	LUX-Lo	R	0104	0x0068	00 00		设备地址固定为03 range:0~250000lux
	Human existence	R	0105	0x0069	00 00	00：nobady 01：somebody	设备地址固定为04 人体存在
	Human Body Count	R	0106	0x006A	00 00	检测到的人体数量	设备地址固定为04 检测到的人体数量

01 Read Coils (0x) —————— 05 Write Single Coil	OUTPUT1	R/W	0000	0x0000	00 00	00：close 01：OPen
	OUTPUT2	R/W	0001	0x0001	00 00	00：close 01：OPen
	OUTPUT3	R/W	0002	0x0002	00 00	00：close 01：OPen
	OUTPUT4	R/W	0003	0x0003	00 00	00：close 01：OPen
	OUTPUT5	R/W	0004	0x0004	00 00	00：close 01：OPen
	OUTPUT6	R/W	0005	0x0005	00 00	00：close 01：OPen
	OUTPUT7	R/W	0006	0x0006	00 00	00：close 01：OPen
	OUTPUT8	R/W	0007	0x0007	00 00	00：close 01：OPen
	OUTPUT9	R/W	0008	0x0008	00 00	00：close 01：OPen
	OUTPUT10	R/W	0009	0x0009	00 00	00：close 01：OPen
	OUTPUT11	R/W	0010	0x000A	00 00	00：close 01：OPen
	OUTPUT12	R/W	0011	0x000B	00 00	00：close 01：OPen
	OUTPUT13	R/W	0012	0x000C	00 00	00：close 01：OPen
	OUTPUT14	R/W	0013	0x000D	00 00	00：close 01：OPen
	OUTPUT15	R/W	0014	0x000E	00 00	00：close 01：OPen
	OUTPUT16	R/W	0015	0x000F	00 00	00：close 01：OPen
	OUTPUT17	R/W	0016	0x0010	00 00	00：close 01：OPen
	OUTPUT18	R/W	0017	0x0011	00 00	00：close 01：OPen
	OUTPUT19	R/W	0018	0x0012	00 00	00：close 01：OPen
	OUTPUT20	R/W	0019	0x0013	00 00	00：close 01：OPen
	OUTPUT21	R/W	0020	0x0014	00 00	00：close 01：OPen
	OUTPUT22	R/W	0021	0x0015	00 00	00：close 01：OPen
	OUTPUT23	R/W	0022	0x0016	00 00	00：close 01：OPen
	OUTPUT24	R/W	0023	0x0017	00 00	00：close 01：OPen

02 Read Discrete Inputs (1x)	Input1	R	0000	0x0000	00 00	00：close 01：OPen
	Input2	R	0001	0x0001	00 00	00：close 01：OPen
	Input3	R	0002	0x0002	00 00	00：close 01：OPen
	Input4	R	0003	0x0003	00 00	00：close 01：OPen
	Input5	R	0004	0x0004	00 00	00：close 01：OPen
	Input6	R	0005	0x0005	00 00	00：close 01：OPen
	Input7	R	0006	0x0006	00 00	00：close 01：OPen
	Input8	R	0007	0x0007	00 00	00：close 01：OPen
	Input9	R	0008	0x0008	00 00	00：close 01：OPen
	Input10	R	0009	0x0009	00 00	00：close 01：OPen
	Input11	R	0010	0x000A	00 00	00：close 01：OPen
	Input12	R	0011	0x000B	00 00	00：close 01：OPen
	Input13	R	0012	0x000C	00 00	00：close 01：OPen
	Input14	R	0013	0x000D	00 00	00：close 01：OPen
	Input15	R	0014	0x000E	00 00	00：close 01：OPen
	Input16	R	0015	0x000F	00 00	00：close 01：OPen
	Input17	R	0016	0x0010	00 00	00：close 01：OPen
	Input18	R	0017	0x0011	00 00	00：close 01：OPen
	Input19	R	0018	0x0012	00 00	00：close 01：OPen
	Input20	R	0019	0x0013	00 00	00：close 01：OPen
	Input21	R	0020	0x0014	00 00	00：close 01：OPen
	Input22	R	0021	0x0015	00 00	00：close 01：OPen
	Input23	R	0022	0x0016	00 00	00：close 01：OPen
	Input24	R	0023	0x0017	00 00	00：close 01：OPen
