1.模块概述
M-220 是一款 DMX512 与 RS485 信号转换模块，支持多种工作模式，适用于舞台灯光、LED 灯带控制等场景。
主要功能：
- DMX512 信号转 RS485/232 信号
- RS485/232 信号转 DMX512 信号
- DMX512 信号转 SPI 信号（控制灯带）
- 自定义 RS485 指令（最多 30 组）
应用场景：
- 舞台灯光控制
- LED 灯带控制
- 投影幕布控制
- 其他需要 DMX512 或 RS485 信号的设备
2.技术参数
- 供电：DC 9V--24V，电流 > 0.5A（推荐使用 12V/1A 适配器）
- 接口：
- DMX512 信号接口
- RS485 信号接口
- USB-5V--DC1.35 插座
- 工作模式：
- d2U：DMX 转 RS485（内置固定命令）
- r2d：RS485 转 DMX
- d2r：DMX 转 RS485（批量定时源）
- SPI：DMX 转 SPI（控制灯带）
- d2C：DMX 转自定义 RS485 指令
- 波特率：默认 9600，可设置为 19200、115200、250000、256000、512000
- 通道数：最大支持 512 个 DMX 通道
3. 模块设置
3.1 菜单操作方法
- 进入菜单：
- 模块通电后，同时按下“+”与“-”键 3 秒，显示“SET”字样时松开。
- 菜单选项：
- Adr：设置 DMX 地址（长按“+”键进入设置）。
- -SP：设置 SPI 模式速率（800K 或 400K）。
- run：设置工作模式（d2U、r2d、d2r、SPI、d2C）。
- 保存设置：
- 长按“+”键 3 秒，显示“ooo”字样后松开。
3.2 恢复出厂设置
- 断电。
- 同时按下“+”与“-”键。
- 再上电，保持按键 8 秒以上，显示“cL_”。
- 显示“rES”时松开按键，恢复出厂设置。
说明手册下载：
4. 工作模式详解
4.1 DMX 转 RS485 模式（d2U）
- 功能：输入 DMX512 信号，触发内置固定 RS485 指令。
- 设置方法：
- 进入菜单，选择“run”。
- 长按“+”键 3 秒，选择“d2U”。
- 再长按“+”键 3 秒保存。
- 通道表：
4.2 RS485 转 DMX512 模式（r2d）
- 功能：输入 RS485 指令，转为 DMX512 信号。
- 设置方法：
- 进入菜单，选择“run”。
- 长按“+”键 3 秒，选择“r2d”。
- 再长按“+”键 3 秒保存。

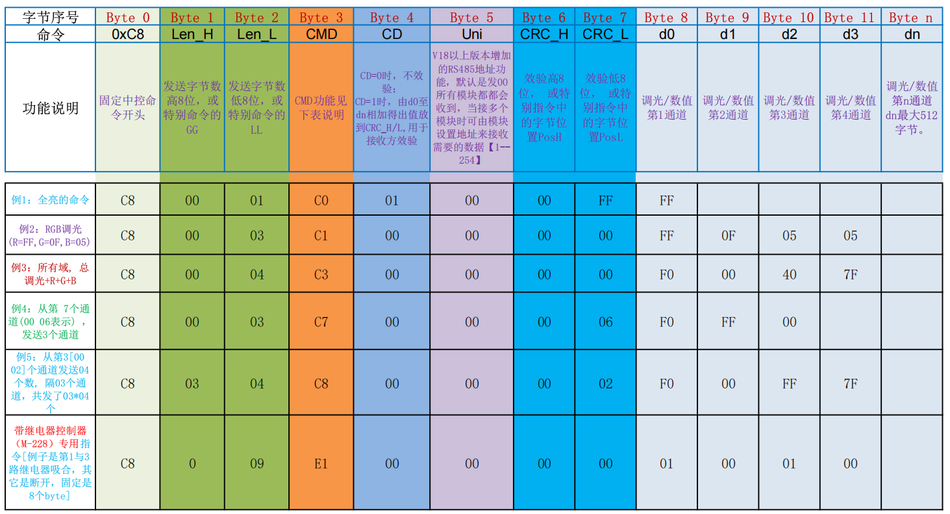

- 示例指令：
例 1：在第 1 个通道地址(计算机用 00 开始)开始，发 15 个通道 1---15 的数
C8 00 0F C7 00 00 00 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
例 2：在第 466(466-1=465,十六进制是 01D1)地址开始，发 15 个通道 1---15 的数
C8 00 0F C7 00 00 01 D1 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
例 3：在第 467(467-1=466,十六进制是 01D2)地址开始，发 6 个通道 01---06 的数
C8 00 06 C7 00 00 01 D2 01 02 03 04 05 06
例 4：简易速发指令
a) 所有通道值为 0x7F： C8 00 01 C0 01 00 00 7F 7F
b) 所有通道值为 0x00： C8 00 01 C0 01 00 00 00 00
c) 所有通道值为 0xFF： C8 00 01 C0 01 00 00 FF FF
4.3 DMX 转 RS485 批量定时源模式（d2r）
- 功能：输入 DMX512 信号，转为 RS485/232 通道值按顺序输出，在模块上设置 run 模式为：d2r
- 设置方法：
- 进入菜单，选择“run”。
- 长按“+”键 3 秒，选择“d2r”。
- 再长按“+”键 3 秒保存。
- 波特率设置：
a).此模式默认波特率为 115200, 如果输出通道较多时，请用指令把波特率改高为 256000。以确保传输实时性。
更改串口波特率, 批量发送数据时必须要用高速！设置好先返回值马上生效。确认返回值后用户要马上切换
对应的波特率.断电后下次上电会恢复 9600，以免用户连不上。
D0=00：9600
D0=01：19200
D0=02：115200
D0=03：250000
D0=04：256000
D0=05：512000例 1、设置波特率为 115200, d0=02 即 115200,
C8 00 01 CB 00 00 00 00 02
例 2、设置波特率为 250000, d0=03 即 250000,
C8 00 01 CB 00 00 00 00 03
b).上电默认是发送 32 个通道到串口 485 中的，发多少个通道可以自已用指令定义的。
例 1、DMX 数据从 00 01 地址码开始，共 0F 个数： C8 00 01 D2 00 00 00 00 0F
例 2、DMX 数据从 00 09 地址码开始，共 1F 个数： C8 00 09 D2 00 01 00 00 1F
停止自动向 RS485 发送：C8 00 01 D0 00 00 00 00 00
4.4 DMX 转 SPI 模式（控灯带）
- 功能：输入 DMX512 信号，控制灯带（如 WS2812、WS2811）。
- 设置方法：
- 进入菜单，选择“run”。
- 长按“+”键 3 秒，选择“SPI”。
- 再长按“+”键 3 秒保存。
设置：
常用的单线灯带信号如：
显示：400， 低速 400K 速率的 WS2811/ ucs16703/TM1804 等兼容灯带信号, 每个像素点单独控；
显示：800， 高速 800K 速率的 WS2812/2815/2813 等兼容灯带信号, 每个像素点单独控；；
显示：814， 输出为 TM1814 的专用灯带信号；
显示: Auu, 800k 速率，用 1 个通道值控制所有像素点调光，即相当于白光。
显示: A-3, 800k 速率，用 3 个通道值控制所有像素点 RGB 调光，即相当 3 个通道控制所有像素。
显示: A-4, 800k 速率，用 4 个通道值控制所有像素点 RGBW 调光，即相当 4 个通道控制所有像素。
按顺序输出 512 个通，即 512/3=170 点像素的 RGB，
DMX 接收的起始地址码可调。
在模块上设置 run 模式为：SPI。 保存后，断电重启生效。
出厂默认为 WS2812 灯带信号
4.5 DMX 触发自定义 RS485 模式（d2C）
- 功能：输入 DMX512 信号，触发自定义 RS485 指令（最多 30 组）。
- 设置方法：
- 进入菜单，选择“run”。
- 长按“+”键 3 秒，选择“d2C”。
- 再长按“+”键 3 秒保存。
- 自定义命令格式：
C8 00 Len CD 00 Pos 00 00 d0 d1 .......dn- Len：指令长度（1--15 字节）
- Pos：存储位置（1--30）
- d0-dn：自定义数据
5. 附录

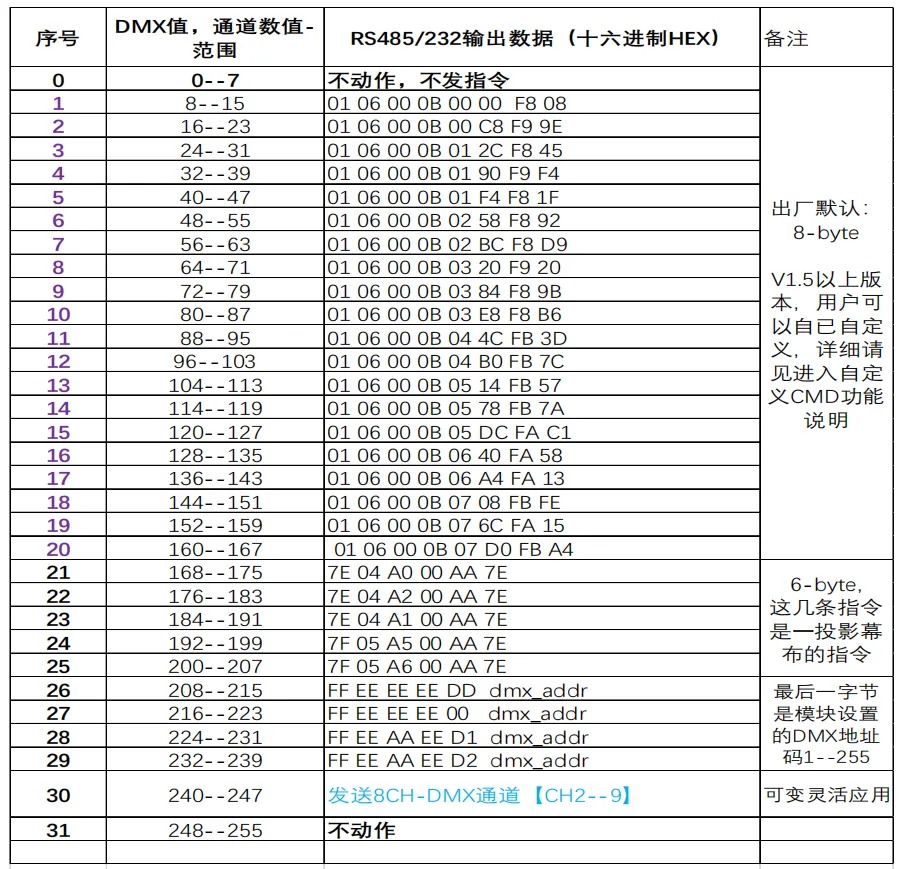

5.1 通道表（d2U 模式）
序号 | DMX 值范围 | RS485 输出数据（十六进制） | 备注
0 | 0--7 | 不动作，不发指令
1 | 8--15 | 01 06 00 0B 00 00 F8 08
2 | 16--23 | 01 06 00 0B 00 C8 F9 9E
3 | 24--31 | 01 06 00 0B 01 2C F8 45
4 | 32--39 | 01 06 00 0B 01 90 F9 F4
5 | 40--47 | 01 06 00 0B 01 F4 F8 1F
...
30 | 240--247 | 发送 8CH-DMX 通道【CH2--9】

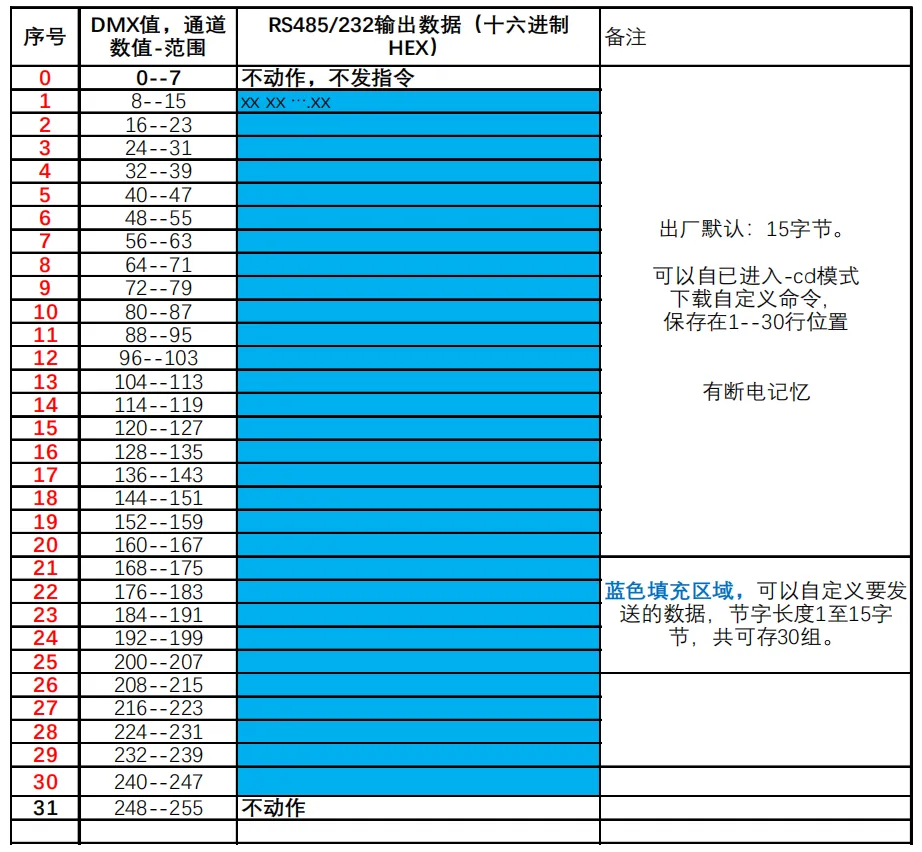

31 | 248--255 | 不动作5.2 自定义命令格式（d2C 模式）
C8 00 Len CD 00 Pos 00 00 d0 d1 .......dn- Len：指令长度（1--15 字节）
- Pos：存储位置（1--30）
- d0-dn：自定义数据
5.3 波特率设置表
D0=00：9600
D0=01：19200
D0=02：115200
D0=03：250000
D0=04：256000
D0=05：512000视频教程
DMX批量转RS485信号-演示
DMX512触发固定485指令
r2d模式-485转DMX发送指令控灯-讲解
6通道Par灯RS485转DMX信号
d2C下载自定义RS485指令
6. 常见问题解答
Q1：如何恢复出厂设置？
- 断电，同时按下“+”与“-”键，再上电，保持按键 8 秒以上，显示“cL_”后松开。
Q2：如何进入自定义命令下载模式？
- 按住“+”键不放，再给模块通电，显示“_ _ ”，等待 10 秒左右显示“cd”字样后松开。
Q3：如何保存自定义命令？
- 下载指令后，发送保存指令：
C8 EF AA CD 00 55 F0 A5。
Q4：模块上电后显示什么？
- 模块上电时显示当前工作模式（如“d2U”、“r2d”等）。
