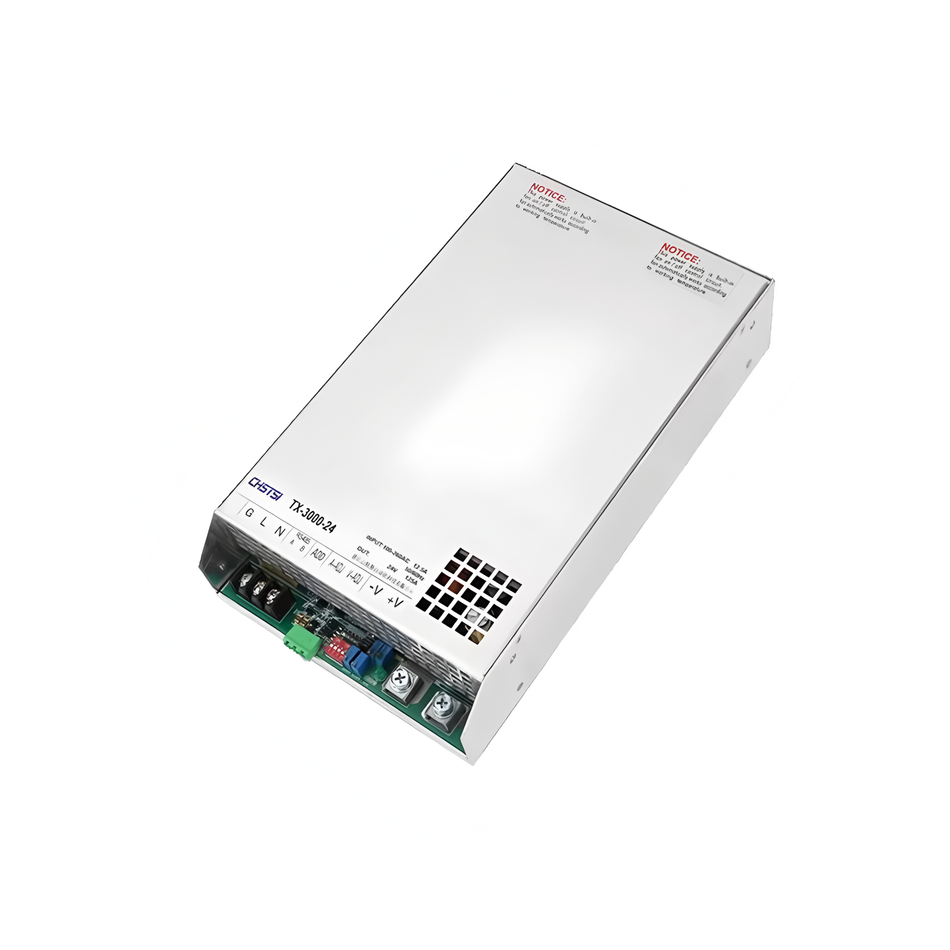

一、产品概述
开关电源是一种高效、稳定的电源设备，采用进口芯片，确保输出稳定，具备抗干扰能力强、高效散热、多重保护等特点。广泛应用于工业自动化、LED照明、通讯设备、安防监控等领域。
二、产品特点
- 抗干扰能力强：优质内部元件，运行稳定可靠。
- 高效散热：双重风扇散热设计，满负荷不烧机。
- 多重保护：过载、过压、过温保护，确保设备安全。
- 纯铜变压器：足功率输出，保障设备性能。
- 适用范围广：工业自动化、LED照明、通讯设备、水泵、电机、安防监控、数码产品等。
三、产品参数
| 参数 | TX3000-12 | TX3000-24 | TX3000-48 |
|---|
| 直流电压 | 12V | 24V | 48V |
| 额定电流 | 200A | 125A | 62.5A |
| 电流范围 | 0~200A | 0~125A | 0~62.5A |
| 额定功率 | 2400W | 3000W | 3000W |
| 纹波与噪声 | 150mVp-p | 150mVp-p | 200mVp-p |
| 电压调整范围 | 0~13.8V | 0~28V | 0~56V |
| 电压精度 | ±1.0% | ±1.0% | ±1.0% |
| 输入参数 | | | |
| 电压范围 | 85~132VAC / 170~264VAC / 240~370VDC | | |
| 频率范围 | 47~63Hz | | |
| 功率因数 | 0.95@230VAC（满载） | | |
| 效率 | 85%（12V） | 85%（24V） | 86%（48V） |
| 保护功能 | | | |
| 过载保护 | 恒流限制或延迟5秒关闭输出，重启恢复 | | |
| 过压保护 | 13.8~16.8V（12V） | 28.8~33.6V（24V） | 57.6~67.2V（48V） |
| 过温保护 | 关断输出，温度下降后自动恢复 | | |
| 环境参数 | | | |
| 工作温度 | -20~+70℃（参考减额曲线） | | |
| 工作湿度 | 20~90% RH（无冷凝） | | |
| 存储温度/湿度 | -40~+85℃ / 10~95% RH | | |
| 耐振动 | 10~500Hz, 2G（X/Y/Z轴各60分钟） | | |
四、通讯协议（MODBUS RTU）
1. 通讯参数
- 波特率：9600
- 起始位：1
- 数据位：8
- 校验位：无
- 停止位：1
2. 帧结构
| 字段 | 长度 | 说明 |
|---|
| 开始 | 3.5字符时间 | 帧起始标志，消息间隔需≥3.5字符时间 |
| 地址域 | 1字节 | 从机地址（1~15），0为广播地址 |
| 功能域 | 1字节 | 功能码（03读寄存器，06写单路寄存器） |
| 数据域 | N字节 | 寄存器地址、数据内容等 |
| CRC校验 | 2字节 | 低字节在前，高字节在后 |
| 结束 | 3.5字符时间 | 帧结束标志 |
3. 功能码说明
功能码03：读多路寄存器
- 示例1：读取地址为01的从机，起始地址1002（电压显示值），读取1个寄存器。
- 主机发送：
01 03 03 EA 00 01 [CRC]- 地址：01（0x01）
- 功能码：03（0x03）
- 起始地址：1002（0x03EA）
- 寄存器数量：1（0x0001）
- 从机响应：
01 03 02 03 E8 [CRC]- 地址：01（0x01）
- 功能码：03（0x03）
- 数据长度：2字节（0x02）
- 数据：100.0V（0x03E8）
功能码06：写单路寄存器
- 示例2：向地址为01的从机，寄存器地址1000（电压设定值）写入48.0V。
- 主机发送：
01 06 03 E8 01 E0 [CRC]- 地址：01（0x01）
- 功能码：06（0x06）
- 寄存器地址：1000（0x03E8）
- 数据：480（0x01E0，对应48.0V）
- 从机响应：
01 06 03 E8 01 E0 [CRC]（与发送报文一致）
4. CRC校验计算
- 预置16位寄存器为
0xFFFF。
- 逐字节与寄存器低8位异或，结果存入寄存器。
- 右移寄存器，检查移出位：
- 若为0，继续右移；
- 若为1，与多项式
0xA001异或。
- 重复右移8次，处理所有字节。
- 交换高/低字节，得到最终CRC码。
五、接口定义
- 电源接口：
- 接地线（G）、零线（L）、火线（N）
- 输出正极（+V）、输出负极（-V）
- 调节接口：
- 电压调节（V-ADJ）、电流调节（A-ADJ）
- 通讯接口：RS485/RS232
六、应用场景
- 工业自动化（PLC控制、自动化设备）
- LED照明（广告灯箱、显示屏）
- 通讯设备（交换机、基站）
- 安防监控（摄像头、NVR）
- 数码产品（音响、电子仪器）
七、安装与使用
- 安装：确保通风良好，避免高温潮湿环境。
- 接线：按接口定义正确连接电源线与通讯线。
- 调试：通过MODBUS协议验证通讯功能，使用示例报文测试读写操作。
八、注意事项
- 禁止在易燃、潮湿环境中使用。
- 定期清理散热风扇，确保正常运行。
- 技术支持请联系制造商。
