环境监测方案及设备推荐插图1

一、方案概述

环境监测系统通过物联网技术和传感器网络,实时采集和显示各类环境数据(如温湿度、空气质量、光照强度等),并支持远程监控和数据分析。该系统广泛应用于农业大棚、工业厂房、学校、社区等场景,帮助用户实现环境的智能化管理和优化。

环境监测系统的建设不仅是技术上的需求,更是对现代环境管理理念的践行。随着物联网技术的快速发展,环境监测系统已经从传统的单一数据采集发展为多维度、实时化、智能化的综合管理平台。通过这一系统,用户可以实时掌握环境变化,及时调整管理策略,从而提高资源利用效率,降低运营成本,保障人员健康和生产安全。

二、建设目标

  1. 环境数据实时监测:通过传感器网络,实时采集和显示环境数据,确保数据的准确性和及时性。
  2. 智能调控与管理:根据环境数据自动调控相关设备(如空调、灌溉系统等),优化环境条件。
  3. 远程监控与预警:支持通过手机APP或PC端远程查看数据,设置预警阈值,及时发现异常情况。
  4. 数据分析与决策支持:通过历史数据统计和分析,为环境管理提供科学依据。

三、建设内容

1. 智能控制核心

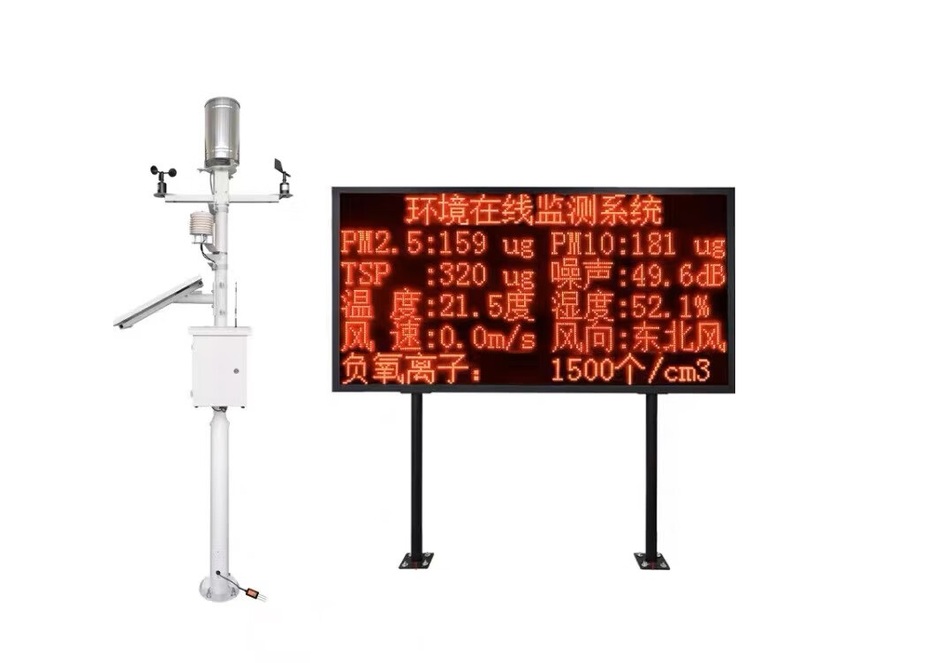

推荐设备:环境监测屏

  • 功能说明:作为环境监测系统的核心显示设备,集中显示各类环境数据(如空气温湿度、土壤温湿度、CO₂浓度、光照强度等),支持多种通讯方式(RS485、TCP/IP、4G等),可实现数据的实时更新和远程监控。
  • 安装位置:建议安装在监测区域的显眼位置,便于观察和管理。
  • 技术细节
  • 显示屏采用高亮度LED点阵屏,确保在强光下数据清晰可见。
  • 支持定制显示内容,可根据用户需求灵活调整显示格式。
  • 内置数据处理模块,可对采集到的数据进行初步分析和处理。

2. 环境监测与调节

推荐设备

  • 温湿度传感器:实时监测空气温湿度。
  • 土壤温湿度传感器:监测土壤温湿度,指导灌溉。
  • CO₂传感器:监测空气中CO₂浓度。
  • 光照传感器:监测光照强度,优化光照条件。
  • PM2.5/PM10传感器:监测空气质量。
  • 雨量传感器:监测降雨量。
  • 风速风向传感器:监测风速和风向。
  • 噪音传感器:监测环境噪音。
  • 功能说明:各类传感器实时采集环境数据,并通过RS485或无线通讯传输至监测屏,监测屏根据预设条件自动调控相关设备(如通风系统、灌溉系统等)。
  • 安装位置:根据监测需求安装在合适位置,如墙壁、天花板或土壤中。
  • 技术细节
  • 温湿度传感器采用高精度探头,测量范围为-40℃至80℃,精度±0.5℃。
  • 土壤温湿度传感器支持深度可调,适用于不同类型的土壤。
  • CO₂传感器采用非分散红外(NDIR)技术,测量范围为0-5000ppm。
  • 光照传感器支持全光谱测量,适用于室内外环境。
  • PM2.5/PM10传感器采用激光散射技术,测量范围为0-999μg/m³,精度误差小于10%。
  • 雨量传感器采用翻斗式设计,测量范围为0-200mm/h。
  • 风速风向传感器支持0-360°风向测量和0-12级风力检测。
  • 噪音传感器测量范围为30-130dB,精度±1.5dB。

3. 数据传输与通讯

推荐设备

  • 无线网关:支持4G、Wi-Fi、LORA等多种通讯方式,确保数据实时传输。
  • 服务器:存储和处理环境数据,支持数据的远程访问和分析。
  • 功能说明:通过无线网关和服务器,实现环境数据的集中管理和远程监控,支持多设备协同工作。
  • 安装位置:无线网关安装在监测区域的中心位置,服务器可放置在机房或云端。
  • 技术细节
  • 无线网关支持多种通讯协议,可灵活选择适合的传输方式。
  • 服务器采用高性能处理器和大容量存储,确保数据处理和存储的高效性。
  • 支持数据的冗余备份,保障数据安全。

4. 远程监控与管理

推荐设备

  • 手机APP:支持Android和iOS系统,提供实时和历史数据查看、图表分析功能。
  • PC端软件:支持数据的详细分析和管理。
  • 功能说明:用户可通过手机APP或PC端软件随时随地查看环境数据,设置预警阈值,接收异常通知。
  • 安装位置:无需物理安装,通过网络连接即可使用。
  • 技术细节
  • 手机APP支持离线数据查看,确保在网络不稳定时仍可访问关键数据。
  • PC端软件提供数据导出功能,支持生成报表和分析报告。
  • 支持多用户权限管理,确保数据安全和隐私。

5. 数据分析与决策支持

推荐设备

  • 数据分析模块:集成在服务器中,支持数据的统计、分析和可视化展示。
  • 功能说明:通过数据分析模块,用户可查看环境数据的趋势变化,生成报表,为环境管理提供科学依据。
  • 安装位置:集成在服务器中,无需额外安装。
  • 技术细节
  • 数据分析模块支持多种统计方法,如平均值、最大值、最小值等。
  • 提供数据可视化功能,支持生成柱状图、折线图、饼图等多种图表。
  • 支持异常数据的自动识别和报警,帮助用户及时发现潜在问题。

四、设备选型与购买建议

  1. 智能控制核心:大棚环境监测屏,支持多种通讯方式,适用于农业大棚、工业厂房等场景。
  2. 环境监测设备:温湿度传感器、土壤温湿度传感器、CO₂传感器、光照传感器、PM2.5/PM10传感器、雨量传感器、风速风向传感器、噪音传感器,确保环境数据的全面监测。
  3. 数据传输设备:无线网关(支持4G、Wi-Fi、LORA等通讯方式)、服务器,确保数据的实时传输和存储。
  4. 远程监控设备:手机APP(支持Android和iOS系统)、PC端软件,提供便捷的远程监控和管理功能。
  5. 数据分析设备:数据分析模块,支持数据的统计、分析和可视化展示。

五、方案价值总结

  1. 全协议兼容:支持RS485、TCP/IP、4G等多种通讯协议,降低多品牌设备整合难度。
  2. 工业级稳定性:采用高精度传感器和稳定通讯模块,保障7×24小时连续运行。
  3. 灵活扩展:支持多种传感器和通讯方式,可根据需求灵活扩展。
  4. 节能环保:通过实时监测和智能调控,优化环境条件,降低能源浪费。

六、实施注意事项

  1. 布线规范:RS485总线需采用双绞屏蔽线(AWG18),避免与强电并行。
  2. 协议测试:购买前向供应商索要协议文档,验证与现有系统兼容性。
  3. 设备安装:确保设备安装位置合理,便于布线和管理。
  4. 系统调试:安装完成后,进行系统调试,确保各设备正常运行。
  5. 维护保养:定期检查传感器和通讯设备,确保数据采集的准确性和系统的稳定性。

七、应用场景

1. 农业大棚

通过实时监测大棚内的温湿度、光照强度、CO₂浓度等环境参数,自动调控通风、灌溉和光照系统,优化作物生长条件,提高产量和品质。

2. 工业厂房

监测厂房内的空气质量、温湿度、噪音等环境参数,确保工作环境符合健康和安全标准,同时优化能源使用,降低运营成本。

3. 学校与社区

在学校和社区中部署环境监测系统,实时掌握空气质量、温湿度等环境数据,为师生和居民提供健康舒适的生活和学习环境。

4. 水质监测

通过监测水温、色度、浊度、PH值等水质参数,及时发现水质问题,保障饮用水安全。

八、总结

环境监测系统不仅是一个技术平台,更是一个管理工具。它通过实时数据采集和智能调控,帮助用户实现环境的精细化管理。无论是农业、工业还是社区管理,环境监测系统都能提供科学的数据支持和决策依据,为可持续发展贡献力量。通过合理的设备选型和系统设计,用户可以轻松构建一个高效、稳定、灵活的环境监测系统,满足多样化的需求。
