一、产品概述

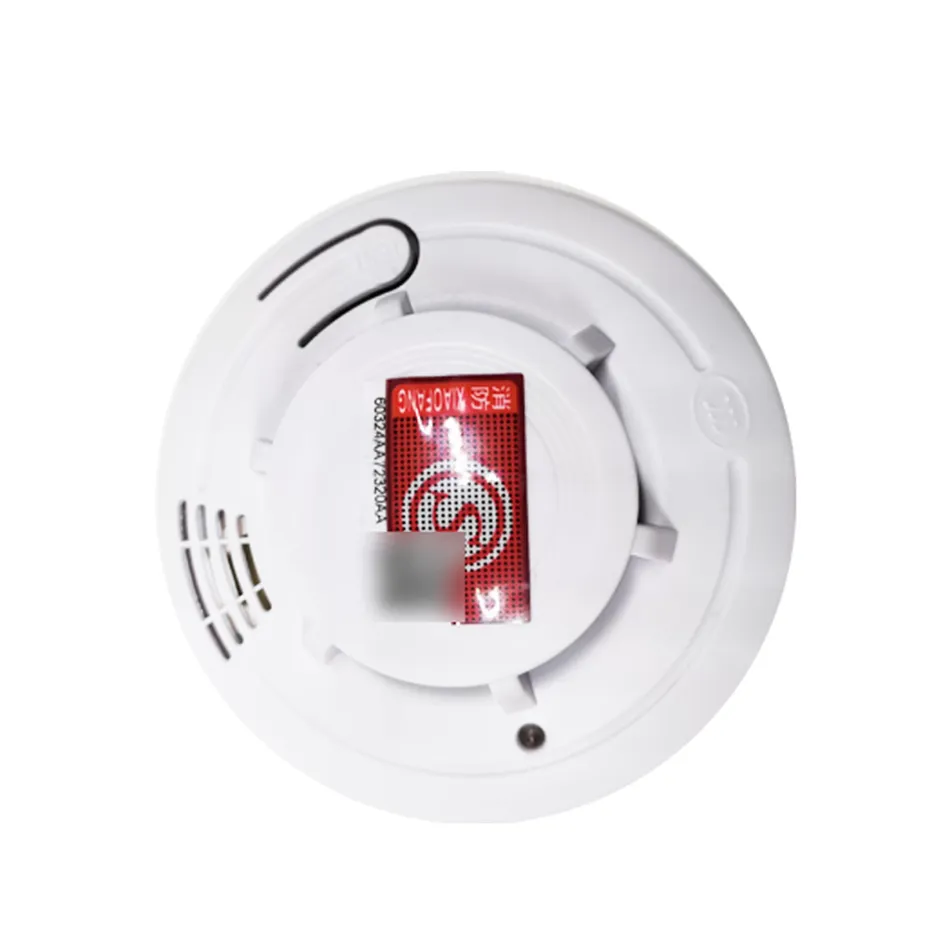

本烟雾传感器是一款高性能的室内烟雾探测设备,专为实现快速烟雾报警而设计。产品基于通过 3C 认证的传感器,并增加了 Modbus 通讯模组,能够快速接入各种监控和报警系统。传感器采用光电感烟技术,通过特殊设计的检测暗室和高灵敏度的光敏元件,实现对烟雾粒子的精准探测。当烟雾浓度超过设定阈值时,传感器会立即发出火灾报警信号,确保及时响应火灾风险。
二、功能特点
(一)核心功能
- 烟雾探测与报警 :传感器通过检测暗室内的光散射效应,精准感应烟雾粒子浓度。当烟雾浓度超过设定阈值(0.5dB/m 至 1dB/m)时,立即触发声光报警,报警声音≥80 分贝,确保在复杂环境中也能清晰听到。
- Modbus 通讯集成 :支持标准 Modbus RTU 协议,可通过 RS485 通讯接口快速接入各种监控系统、消防系统和智能家居平台,实现数据的实时传输和远程监控。
(二)产品优势
- 高效探测性能 :采用光电感烟技术,检测暗室设计为特殊 “迷宫” 结构,有效屏蔽外部光线干扰,确保只有烟雾粒子能进入并引发光散射效应,提高探测的准确性和灵敏度。
- 广覆盖探测面积 :单个传感器的探测面积可达 40 平方米,适用于家庭、办公室、酒店等多种场景,减少设备部署数量和成本。
- 防虫设计 :传感器探测罩采用防虫结构,避免昆虫进入影响探测性能,确保设备长期稳定运行。
- 报警状态记忆 :具备报警状态记忆功能,即使断电重启,也能记录之前的烟雾报警状态,方便后续排查和处理。
- 远程控制与组网 :支持远程消音按键控制,可通过按键远程停止报警声音。选配 Loramesh 无线通讯模块,可实现快速无线组网,灵活适应不同安装环境。
三、应用场景
本烟雾传感器广泛适用于以下场景:
- 家庭 :安装在客厅、卧室、厨房等区域,实时监测烟雾情况,保障家庭成员的生命财产安全。
- 办公楼 :部署在办公室、走廊、会议室等场所,与楼宇自动化系统集成,实现集中监控和管理。
- 酒店 :应用于客房、走廊、餐厅等区域,满足酒店消防安全要求,提供可靠的烟雾报警解决方案。
- 银行、医院、学校 :在营业厅、病房、教室等人员密集场所安装,确保及时发现火灾隐患,保障公共安全。
- 机场、博物馆、实验室 :针对高价值设备和物品的保护,提供精准的烟雾探测和报警功能,防止火灾造成重大损失。
- 工厂 :在生产车间、仓库等区域安装,与工厂消防系统联动,实现快速响应火灾事故,减少生产中断和财产损失。
此外,本产品也适用于弱电集成商、智能家居方案工程师等专业人士,用于构建智能化、自动化的消防报警系统。
四、产品规格
(一)基本参数
- 产品名称 :烟雾传感器
- 型号 :IE01
- 产品重量 :100g
- 外观尺寸 :Φ101*H50MM
- 输入电压 :DC12V
- 安装方式 :吸顶安装
- 报警浓度 :II 级烟感报警器,烟雾浓度 > 0.5dB/m、< 1dB/m 报警
(二)技术规格
- 通讯方式 :RS485 Modbus RTU
- 执行标准 :GB20517-2006
- 静态电流 :≤10uA
- 报警电流 :≤80mA
- 声压级 :≥80db(正前方 3 米)
- 工作温度 :-10℃~50℃
- 相对湿度 :≤95%RH(40℃±2℃)
五、安装与调试
(一)安装环境
- 空间要求 :报警器适用于空间高度在 6m 以下的场所,保护面积为 40 平方米。建议安装在天花板的中央位置,确保烟雾、热量和燃烧产物能够快速上升并被探测到。
- 距离要求 :与灯具或装饰物保持至少 30 厘米的距离,与墙壁和角落保持至少 15 厘米的距离,避免遮挡和干扰。
- 大厅安装 :如果大厅长度超过 12 米,建议在大厅两端各安装一个报警器,以确保全面覆盖。
(二)安装步骤
- 打孔 :在天花板上相距 50mm-68mm 打两个安装孔。
- 固定底座 :使用膨胀塞和自攻螺丝钉将报警器的底座固定在天花板上,确保安装牢固。
- 连接电源 :将 DC12V 电源连接到报警器的输入端口,确保极性正确。
- 自检测试 :长按自检按键,报警器指示灯应点亮并发出报警声音,表示设备工作正常。如果指示灯不亮或无报警声音,请检查安装和连接是否正确。
(三)调试与配置
- 地址设置 :通过修改寄存器地址(0000),可以设置设备的通讯地址。地址范围为 01-FE,FF 为广播地址。
- 波特率调整 :根据实际通讯需求,可通过寄存器 0003 修改 485 波特率。支持的波特率包括 115200、76800、57600、38400、19200、14400、9600、4800、2400、1200。
- 无线通讯配置 :选配 Loramesh 无线通讯模块后,可通过寄存器 0004 设置无线波特率,配置方法与 485 波特率相同。
- 报警状态记忆 :默认不记忆报警状态,如需开启记忆功能,可将寄存器 0010 设置为 00 01。
- 主动上报功能 :通过寄存器 0016 和 0017 可以开启或关闭主动上报功能,并进行消音和测试操作。
六、功能寄存器地址
(一)Read Holding Registers(4x)
功能码 | 寄存器名字 | 读 / 写 | 寄存器地址 10 进制 | 寄存器地址 16 进制 | 值 | 值含义 | 备注 |
---|
03 | 地址 | 读 / 写 | 0000 | 0000 | 00 01 | 地址范围 01-FE | FF 为广播地址 |
NR | NR | 0001 | 0001 | 00 01 | NR | NR | |
NR | NR | 0002 | 0002 | 00 01 | NR | NR | |
485 波特率 | 读 / 写 | 0003 | 0003 | 00 01 | 00 对应 115200 01 对应 76800 02 对应 57600 03 对应 38400 04 对应 19200 05 对应 14400 06 对应 9600 07 对应 4800 08 对应 2400 09 对应 1200 | 修改成功会以当前波特率回复,回复后切换为新的波特率 | |
无线 Loramesh 波特率 | 读 / 写 | 0004 | 0004 | 00 01 | 00 对应 115200 01 对应 76800 02 对应 57600 03 对应 38400 04 对应 19200 05 对应 14400 06 对应 9600 07 对应 4800 08 对应 2400 09 对应 1200 | 修改成功会以当前波特率回复,回复后切换为新的波特率 | |
(二)Write Single Register
功能码 | 寄存器名字 | 读 / 写 | 寄存器地址 10 进制 | 寄存器地址 16 进制 | 值 | 值含义 | 备注 |
---|
06 | 烟雾报警状态断电是否记忆 | 读 / 写 | 0010 | 000A | 00 00 | 0 表示不记忆;1 表示记忆 | 默认不记忆 |
烟雾报警状态位 | 读 / 写 | 0016 | 0010 | 00 01 | 0:手动写入 0,置位此状态寄存器 1:发生烟雾报警时会把此寄存器置为 1,蜂鸣器结束报警后不会自动重置此寄存器,需要手动写入 0 置位此状态寄存器 | 应用场景举例:达到报警器阈值后,设备报警,此状态为自动变为 1,第三方读取到此状态位知道现在处于报警了,派人处理,处理完后手动将此寄存器写为 0,表示处理完毕;如果不手动处理,此寄存器将会一直为 1 | |
消音 / 测试按键 | 读 / 写 | 0017 | 0011 | 00 01 | 0:松开 1:按下 | 手动将此寄存器置为 1,也会让 “烟雾报警状态位” 以为是报警器按变为 1;此寄存器不读取消音 / 测试按键的 DI 状态,只表示一个同等控制位;置为 1 后除非断电或者手动置为 0,否则不会主动从 1 变回 0 | |
蜂鸣器实时状态 | 读 / 写 | 0041 | 0029 | 00 01 | 0 报警(0 表示蜂鸣器在响) 1 正常(1 表示蜂鸣器没有响) | - | |
七、自有通讯协议
(一)数据帧格式
- 自定义数据发送 :1A 24 12 02 01 BB 00 00 E3 01 XX XX XX XX XX XX (最多 24 字节) 0F
- 示例 :报警时发送自定义数据 11 22 33 44 55 66 77 88
- 发送帧 :1A 24 12 02 01 BB 00 00 E3 01 11 22 33 44 55 66 77 88 0F
- 配置成功反馈 :BC BC
- 开启主动数据上报功能 :1A 24 12 02 BC 01 00 E3 0F
- 关闭主动数据上报功能 :1A 24 12 02 BC 00 00 E3 0F
- 修改设备地址 :1A 24 12 02 01 F8 E7 D6 1A 24 12 02 02
- 返回帧 :1A 24 12 02 02 BC BC(新地址 + BC BC)
(二)协议说明
- 帧头与帧尾 :每帧数据以 1A 开头,以 0F 结尾,确保数据的完整性和可识别性。
- 地址与命令 :帧中包含设备地址和命令字节,用于标识目标设备和操作类型。
- 数据字段 :根据具体功能,数据字段可包含自定义数据、配置参数等信息。
- 校验与反馈 :通过 BC BC 反馈确认配置成功,确保通讯的可靠性和稳定性。
八、维护与保养
(一)日常维护
- 清洁表面 :定期使用干净的软布擦拭传感器表面,避免灰尘和污垢积累影响探测性能。
- 检查安装 :确保传感器安装牢固,无松动或移位现象,如有异常应及时重新固定。
- 测试功能 :每月进行一次自检测试,长按自检按键检查报警声音和指示灯是否正常工作。
(二)定期保养
- 性能测试 :每季度进行一次全面性能测试,检查传感器的探测灵敏度、报警准确性等指标是否符合要求。
- 电气检查 :检查电源连接是否牢固,电压是否稳定,确保设备正常供电。
- 通讯测试 :通过监控系统或调试软件,检查传感器与上位机的通讯是否正常,数据传输是否稳定。
(三)故障处理
- 无报警声音 :检查电源连接是否正确,报警器是否正常供电;检查扬声器是否损坏,如有需要及时更换。
- 频繁误报 :检查安装环境是否存在干扰源,如强光、高温、蒸汽等;检查探测罩是否被遮挡或污染,进行清洁和调整。
- 通讯异常 :检查 RS485 通讯线路是否连接正确,有无断线或短路现象;通过调试软件检查通讯参数设置是否正确,重新配置如有必要。
九、常见问题解答
(一)报警器不工作
- 可能原因 :电源未接通、电源电压异常、设备损坏。
- 解决方法 :检查电源连接是否正确,使用万用表测量电源电压是否在 DC12V 范围内。如电源正常但设备仍不工作,请联系售后服务进行检测和维修。
(二)报警器频繁误报
- 可能原因 :安装环境存在干扰源、探测罩被污染、灵敏度过高。
- 解决方法 :检查安装位置是否符合要求,避免靠近灯具、空调出风口等干扰源。清洁探测罩表面,确保无灰尘和污垢。如仍存在误报,可通过调试软件适当降低灵敏度设置。
(三)报警器无法与上位机通讯
- 可能原因 :通讯线路故障、通讯参数设置错误、设备地址冲突。
- 解决方法 :检查 RS485 通讯线路是否连接正确,有无断线、短路或接触不良现象。确认通讯参数(波特率、数据位、校验位)与上位机设置一致。检查设备地址是否唯一,如有冲突请重新设置地址。
十、附录
(一)技术规格表
参数名称 | 规格 |
---|
产品名称 | 烟雾传感器 |
型号 | IE01 |
产品重量 | 100g |
外观尺寸 | Φ101*H50MM |
输入电压 | DC12V |
安装方式 | 吸顶安装 |
报警浓度 | II 级烟感报警器,烟雾浓度 > 0.5dB/m、< 1dB/m 报警 |
通讯方式 | RS485 Modbus RTU |
执行标准 | GB20517-2006 |
静态电流 | ≤10uA |
报警电流 | ≤80mA |
声压级 | ≥80db(正前方 3 米) |
工作温度 | -10℃~50℃ |
相对湿度 | ≤95%RH(40℃±2℃) |
(二)故障代码表
故障码 | 故障描述 | 解决方法 |
---|
01 | 电源故障 | 检查电源连接,确保电压稳定在 DC12V 范围内 |
02 | 通讯故障 | 检查通讯线路连接,确认通讯参数设置正确 |
03 | 探测性能下降 | 清洁探测罩,检查安装环境是否存在干扰源 |
04 | 报警状态异常 | 检查报警状态位设置,确认是否为误报 |
(三)安装工具清单
工具名称 | 用途 |
---|
螺丝刀 | 固定底座螺丝 |
电钻 | 打安装孔 |
膨胀塞 | 固定底座 |
万用表 | 测量电源电压 |
清洁布 | 清洁传感器表面 |
