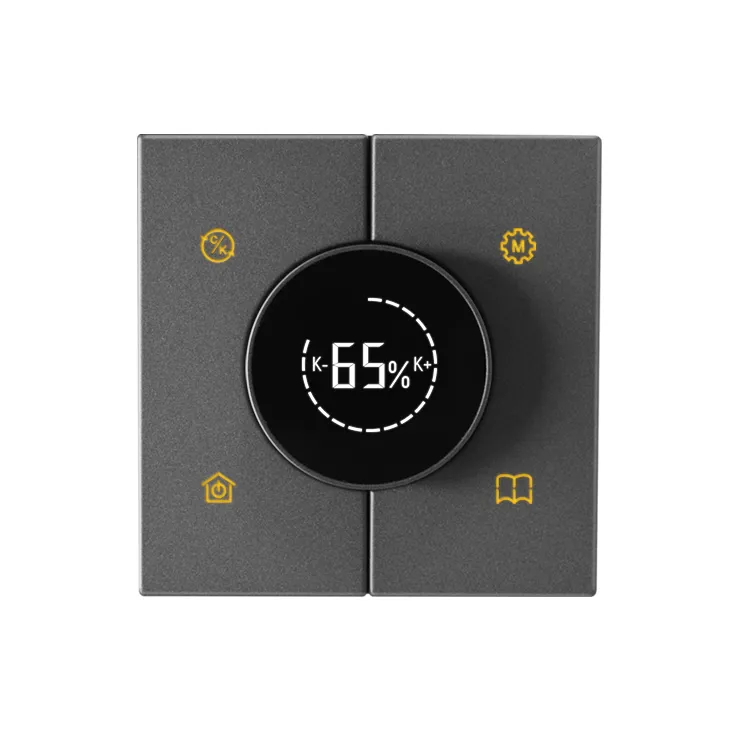

一、产品概述

一款支持 RS485 通信模式的智能调光设备,可直接通过按键开关控制对应设备,并能通过连接第三方网关实现场景模式,满足多样化的调光需求。

二、产品特性

  • 支持 RS485 通信方式
  • 直接通过按键开关控制对应设备
  • 可连接第三方网关实现场景模式
  • 待机功耗低,仅为 1W
  • 工作环境温度范围广,从-10℃到+45℃
  • 工作环境湿度可达 95%RH(非冷凝)

三、技术参数

  • 输入电压、频率范围:100-242V~, 50/60Hz
  • 待机功耗:≤1W
  • 存储温度:-25℃~+70℃
  • 工作环境温度:-10℃~+45℃
  • 工作环境湿度:≤95RH(非冷凝)
  • 输出控制方法:通过按键和旋钮进行亮度、色温调节及场景切换

四、接口定义与功能说明

0-10V旋钮调光器产品说明书插图3

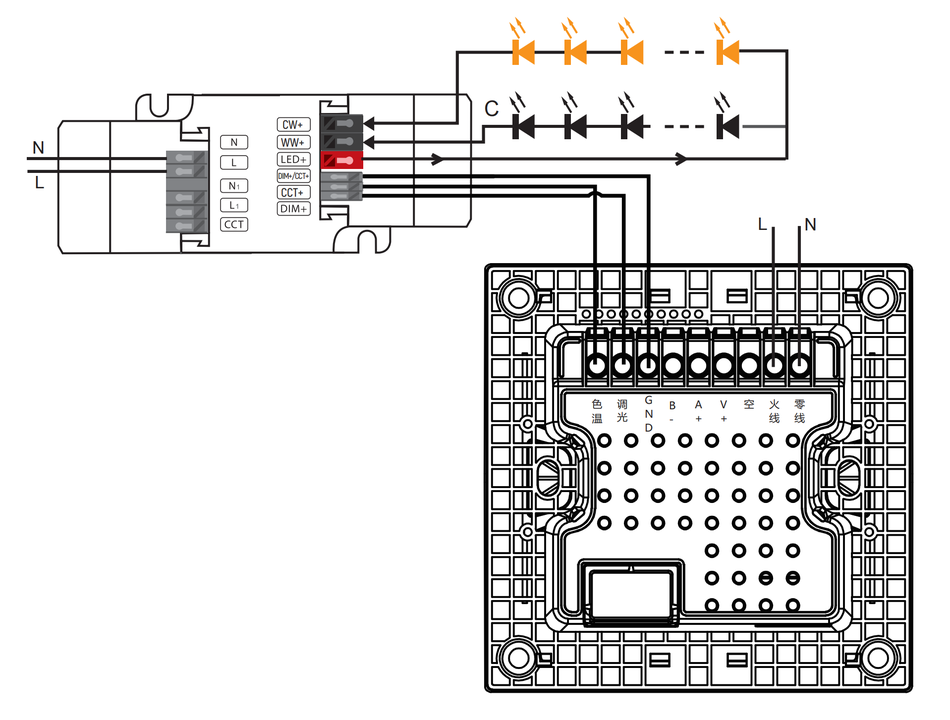

接口定义

  • 零线(N)
  • 火线(L)
  • 空(C)
  • A+、B(用于 RS485 通信)
  • GND(调光地线)
  • 调光、色温相关接口

功能说明

  1. 开关机键:在关机状态下,按下该键可开机;在开机状态下,按下该键可关机。
  2. 旋钮键:在无按键操作时,直接旋转旋钮可调整亮度,向右旋转增加亮度,向左旋转降低亮度,可进行 1-18 个档位调整。
  3. 色温键:按下该键后,K+、K- 和百分比符号同时闪烁,此时通过旋钮向左旋转降低色温,向右旋转提高色温,调整范围为 5%-99%,以 5% 递增,调整完成后可等待 5 秒或按下色温键保存色温值。
  4. 调光场景键:可快速切换预设的调光场景,出厂默认 3 种场景,分别为 C1=30%(色温和亮度均为 30%)、C2=50%(色温和亮度均为 50%)、C3=70%(色温和亮度均为 70%)。
  5. 场景键:用户可根据需求配置场景功能,配合其他 485 开关实现场景控制。
  6. 恢复出厂设置:在关机状态下,同时按下色温键和调光场景键 5 秒,屏幕点亮,恢复出厂设置成功。
  7. 通讯地址设置:在关机状态下,同时按下调光场景键和场景键 5 秒,进入地址设置,通过旋转旋钮可调整所需地址,设置范围为 1-99。

五、安装步骤

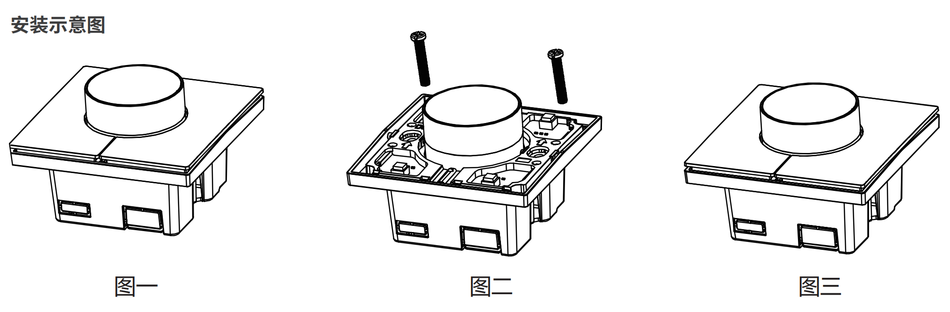

0-10V旋钮调光器产品说明书插图5
  1. 用手将轻触开关上面的按键全部抠下来(图一)。
  2. 用安装螺丝将轻触开关主体部分与底盒固定好(图二)。
  3. 把第一步抠下来的按键安装回去(图三)。
    :禁止带电安装。

六、调光场景配置方法

长按调光场景键 5 秒,亮度值和色温值图标同时闪烁,此时通过旋转旋钮进行亮度调整,亮度值图标闪烁,调整完成后按下色温键,色温值图标闪烁,再通过旋转旋钮进行色温值调整,当设置完成后按下调光场景键保存并退出。如想取消操作,不按下调光场景键,等待图标闪烁完后停止,则退出操作不保存。设置完色温值后,如需返回调整亮度值,可按下色温键进行亮度值和色温值的切换。

七、尺寸规格

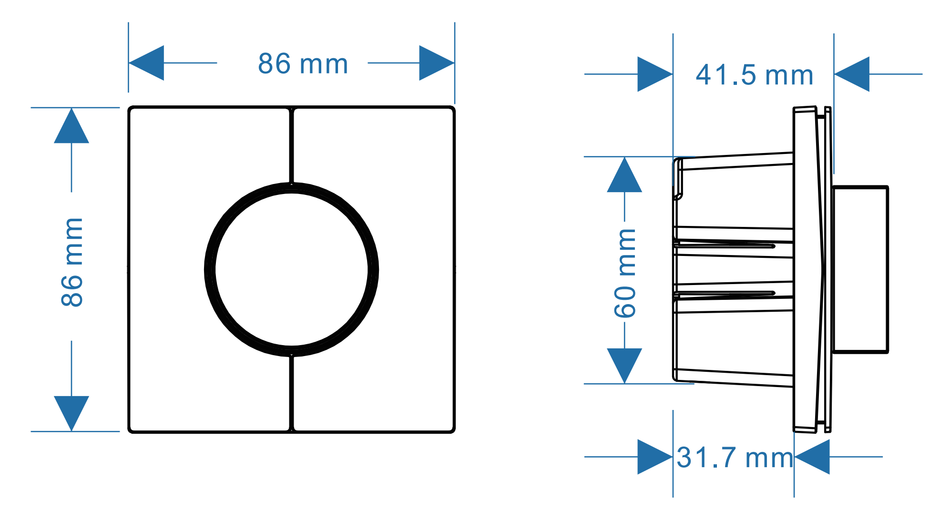

0-10V旋钮调光器产品说明书插图7
  • 长度:86mm
  • 宽度:86mm
  • 高度:60mm
  • 厚度:41.5mm
  • 其他相关尺寸:31.7mm

(此处可根据实际情况补充其他相关尺寸信息)

八、注意事项

  • 本说明书内容如有更新,恕不另行通知。
  • 若您使用的产品功能与说明书不一致时,请以产品为准。
  • 如有疑问,请与我们联系。
