1. 产品概述

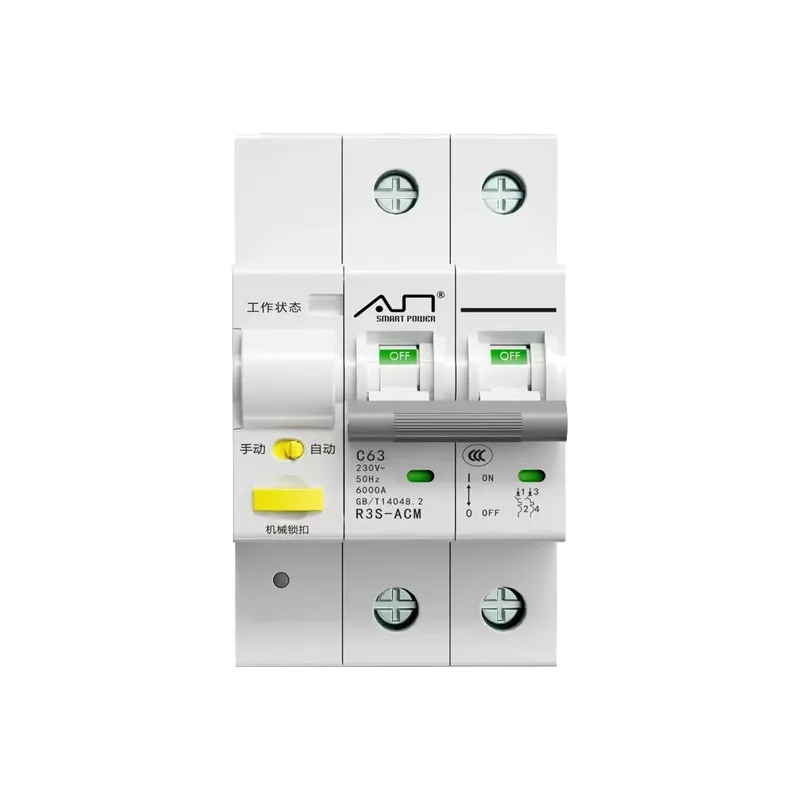

一款集成Modbus通信协议的智能断路器,适用于交流50/60Hz、额定电压230/400V、电流63A及以下的配电系统。支持远程控制、过欠压保护、自动重合闸等功能,可广泛应用于智能电网、工业自动化及楼宇配电场景。


2. 功能特性

  • 核心功能
    • 过欠压保护阈值可配置,支持自动分合闸与恢复机制。
    • 漏电保护(选配):30mA/100mA/300mA分级跳闸,响应时间<100ms。
    • 多模式控制:本地手动、远程指令、干湿接点(选配)、定时操作(选配)。
    • 自动重合闸:5级循环间隔(60s~3600s可调),稳定时间配置。
  • 通信能力
    • Modbus-RTU协议:支持读/写操作,地址范围1~247,广播地址0(仅读)。
    • 多协议兼容:RS485(默认)、WiFi(涂鸦平台)、ZigBee。
  • 状态指示
    • 指示灯
      • 绿灯(合闸)、红灯(分闸/故障)、橙灯(手动模式)。
      • 闪烁频率区分故障类型(如100ms快闪为机构故障,500ms为过压分闸)。
    • 故障类型:过压、欠压、过流、漏电、硬件故障(EEPROM/时钟芯片等)。

3. 技术参数

项目参数值
电气参数
额定电压AC230V/400V
额定电流16A/25A/32A/40A/63A
分断能力6000A (Ics)
最小工作电压≥70VAC
通信参数
通信接口RS485(双绞屏蔽线)
波特率2400/4800/9600(默认9600)
校验方式奇校验/偶校验/无校验
机械参数
安装方式35.5×7.5mm标准导轨
机械寿命10,000次
接线截面积≤25mm²

4. 安装与接线

  • 安装要求
    • 垂直安装于干燥、通风环境,避免高温(>40℃)与凝露。
    • 使用M5螺钉固定导轨,确保机械锁扣牢固。
  • 接线规范
    • 电源线:零火线严禁接反,线缆截面积≤25mm²。
    • 通信线:双绞屏蔽线(2×0.5mm²),屏蔽层单端接地,总线长度≤1200m。

5. Modbus通信协议全解析

5.3 寄存器定义(完整分类)


5.3.2 状态监控寄存器
1. 分合闸状态编码表(地址 0x5000)
状态码含义说明
0手动分闸本地手动操作分闸
1指令分闸远程指令触发分闸
2故障分闸(过压)电压超过过压阈值触发分闸
3故障分闸(欠压)电压低于欠压阈值触发分闸
4手动合闸本地手动操作合闸
5指令合闸远程指令触发合闸
6自动合闸自动重合闸功能触发合闸
7指令锁死远程锁死状态,需解锁后才能合闸
8故障(初始化/设备故障)设备初始化失败或硬件故障
9机构挂锁机械挂锁锁定,禁止合闸
10定时分闸定时功能触发分闸
11定时合闸定时功能触发合闸
14干接点分闸干接点信号触发分闸
15干接点合闸干接点信号触发合闸
16手动模式分闸手动模式下分闸
17手动模式合闸手动模式下合闸

2. 故障状态Bit位映射表(地址 0x5003)
Bit位告警类型说明(Bit=1表示告警触发)
0A相过压告警A相电压超过过压阈值
1B相过压告警B相电压超过过压阈值
2C相过压告警C相电压超过过压阈值
3A相欠压告警A相电压低于欠压阈值
4B相欠压告警B相电压低于欠压阈值
5C相欠压告警C相电压低于欠压阈值
6A相过流告警A相电流超过额定值
7B相过流告警B相电流超过额定值
8C相过流告警C相电流超过额定值
9A相过功率告警A相功率超过设定阈值
10B相过功率告警B相功率超过设定阈值
11C相过功率告警C相功率超过设定阈值
12电压不平衡告警三相电压差值超过允许范围
13漏电保护触发漏电电流超过设定值(仅RCD款)
14电机复位失败自动合闸时电机复位异常
15通信模块故障RS485/WiFi/ZigBee通信异常

5.3.3 其他关键寄存器补充
1. 重合闸事件记录(地址 0x5300~0x5303)
地址(Hex)数据项读写属性数值范围/说明
5300故障时间(年月)R高字节:年(00~99),低字节:月(01~12)
5301故障时间(日时)R高字节:日(01~31),低字节:时(00~23)
5302故障时间(分秒)R高字节:分(00~59),低字节:秒(00~59)
5303故障原因R0=过压,1=欠压,2=过流,3=过功率
2. 定时控制配置(地址 0x6D00~0x6D0E)
地址(Hex)数据项读写属性数值范围/说明
6D00定时开关R/W0=关闭,1=使能
6D01~6D08定时操作时间1~8R/W高字节:时(0~23),低字节:分(0~59)
6D09~6D0E定时操作1~6R/W0=无操作,1=分闸,2=合闸
3. 特殊功能寄存器(地址 0xF205~0xF380)
地址(Hex)数据项读写属性写入值/说明
F205恢复出厂设置W写入0x0042(触发恢复)
F206设备重启W写入0x0043(触发重启)
F300远程升级命令W0x3901=开始升级,0x3903=结束升级
F303~F380升级包数据W按包编号顺序写入升级数据

6. 操作示例与数据解析(含完整CRC)

示例1:读取分合闸状态(地址0x5000)

  • 请求帧(设备地址1):
  01 03 50 00 00 01 85 C8
  • CRC计算0x85C8(通过CRC-16/A001计算)。
  • 响应帧(状态码=3,故障分闸):
  01 03 02 00 03 35 29
  • 数据解析00 03 → 状态码3(故障分闸)。

示例2:设置过压阈值为300.0V(地址0x6601)

  • 请求帧(设备地址1):
  01 06 66 01 0B B8 1A 7F
  • 数据解析0B B8 = 3000 → 300.0V,CRC=0x1A7F。

7. 注意事项与安全警告

  • 寄存器写入限制
  • 只读寄存器(如电参量、故障状态)禁止写入,否则触发异常码0x03。
  • 字符串寄存器(如经纬度)需按低字节在前拆分(示例:"123.56"31 32 33 2E 35 36)。
  • 定时功能配置
  • 定时操作时间需按实际需求设置,避免冲突。
