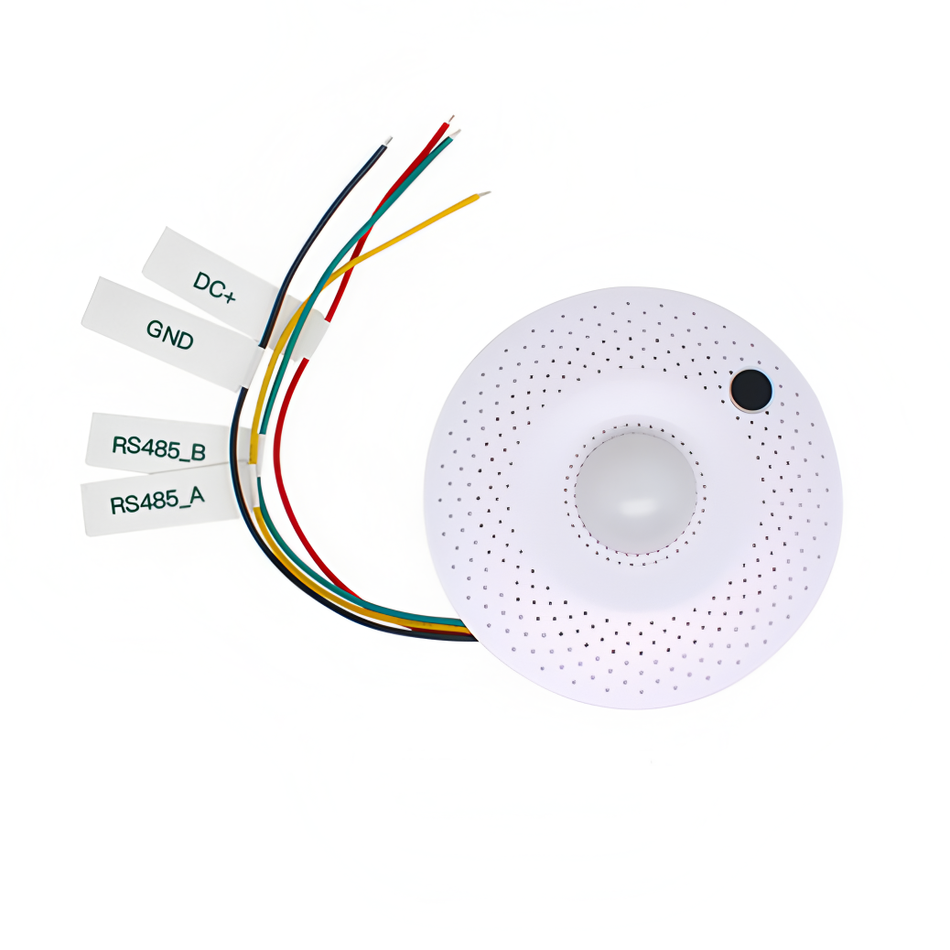

十合一空气质量传感器说明书

一、通信协议概述

1. 默认通信参数

• 波特率：9600
• 数据位：8
• 校验位：无
• 停止位：1（即 9600/8/N/1）
• 默认设备地址：0x01
• 响应时间：< 100ms

2. CRC 校验

• 算法：CRC-16/Modbus（多项式 0x8005）
• 校验码格式：2 字节，高位在前（如 CRC_H CRC_L）。
• 计算工具：参考 CRCTool 或规格书第 IX 章代码。

二、协议功能详解

1. 读取设备地址和固件版本

功能：获取当前设备地址和固件版本号。

请求格式（主机→传感器）

示例命令：

FE 11 00 00 00 01 28 06

响应格式（传感器→主机）

示例响应：

01 11 02 12 01 70 5C

解析：

• 固件版本：V1.2
• 设备地址：0x01

2. 修改设备地址

功能：更改设备 Modbus 地址（范围 1~247）。

请求格式（主机→传感器）

示例命令（修改地址为 0x02）：

01 06 00 00 00 02 08 0B

响应格式（传感器→主机）

与请求格式一致，返回修改后的地址确认。

示例响应：

01 06 00 00 00 02 08 0B

说明：响应数据与请求相同表示修改成功。

3. 读取传感器数据

功能：读取指定寄存器的传感器数据（支持单次读取多个传感器）。

请求格式（主机→传感器）

示例命令（读取全部 11 个传感器数据）：

01 03 00 00 00 0B C5 CD

响应格式（传感器→主机）

示例响应（部分数据）：

01 03 16 00 96 00 64 00 32 00 30 00 28 00 1E 01 2C 00 0A 00 14 70 5C

解析：

• 00 96 → eCO₂ = 150 ppm
• 00 64 → TVOC = 100 ppb
• 00 32 → CH₂O = 50 μg/m³
• 温湿度数据：
• 湿度：0x012C → 300 → 300/100 = 30.0%RH
• 温度：0x000A → 10 → 10/100 = 0.10℃

4. 系统参数配置（高级功能）

4.1 读取/设置波特率

寄存器地址：0x0103（波特率代码见附录表）。

读取波特率请求：

01 03 01 03 00 01 CRC

设置波特率请求（设为 115200）：

01 06 01 03 00 07 CRC

4.2 校准传感器数据

寄存器地址：

• 温度校准：0x011D
• 湿度校准：0x011C

示例命令（温度校准 +2.5℃）：

01 06 01 1D 00 FA 98 73

说明：

• 00 FA → 250（即 250/100 = 2.5℃）
• 负值需转换为补码（如 0xFF9C → -100 → -1.00℃）。

三、数据解析方法

1. 计算公式

2. 有符号数处理

• 方法 1：直接转为有符号整数（如 0xFF9C → -100）。
• 方法 2：若值 > 32767，则 真实值 = (原始值 - 65536) / 100。

四、注意事项

1. 预热时间：VOC 模块需预热 ≥3 分钟，其他传感器上电即用。
2. 安装要求：

• 安装高度 ≥15cm，避免地面尘埃污染。
• 避免高粉尘（>300 μg/m³）、油烟或高湿度环境。

1. 校准警告：

• 高级功能需谨慎操作，误修改可能导致数据异常。
• 校准值需按实际环境调整，建议记录出厂默认值。

1. CRC 校验：所有命令必须包含正确 CRC，否则设备无响应。

五、附录

1. 传感器寄存器地址表

2. 波特率代码表

3. CRC 计算代码（C 语言示例）

uint16_t CRC16_Check(const uint8_t *pushMsg, uint8_t usDataLen) {
    uint8_t uchCRCHi = 0xFF, uchCRCLo = 0xFF;
    uint8_t uIndex;
    while (usDataLen--) {
        uIndex = uchCRCLo ^ *pushMsg++;
        uchCRCLo = uchCRCHi ^ auchCRCHi[uIndex];
        uchCRCHi = auchCRCLo[uIndex];
    }
    return (uint16_t)(uchCRCHi << 8 | uchCRCLo);
}
