功能简介：

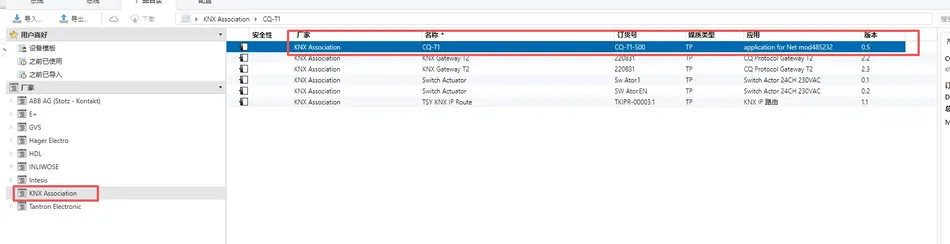

- ETS 配置界面。
- KNX 总线直接供电。
- 支持 KNX <-> MODBUS 主机或者从机模式相互转换，最大支持 500 个寄存器。支持任意 bit 长度取值转换（最长 16bit）。支持同时配置多个相同寄存器。仅支持 0x03，0x04，0x06，0x10 指令。
- 支持 KNX <-> RS485 任意指令（最长 24byte）相互转换，转换值可以固定，也可以是跟随 485 指令内数据。最大支持 100 个指令。
- 支持 KNX <-> RS232 任意指令（最长 24byte）相互转换，转换值可以固定，也可以是跟随 232 指令内数据。最大支持 100 个指令。
- 支持 100 组逻辑输入输出，功能包括，延迟和 2-point 逻辑控制输出。
MODBUS 配置

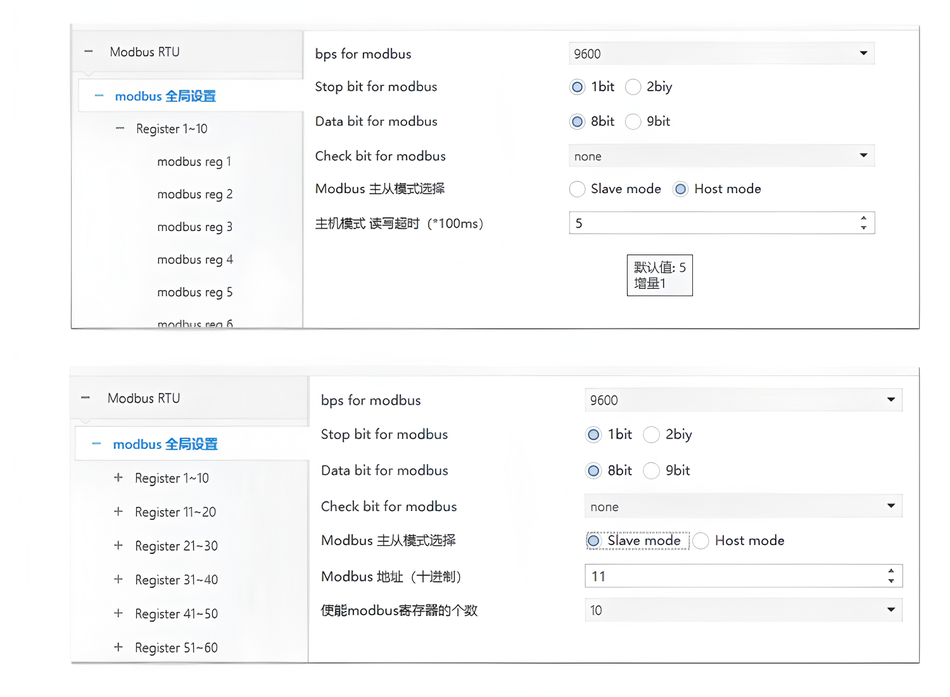

1.Modbus 通讯参数配置
①.Bps for modbus(设置波特率)：支持 2400、9600、19200、38400、56000、115200、128000、256000。
②.Modbus 主从模式选择：Slave mode：从机模式，Host mode：主机模式。
③.Modbus 地址（十进制）：modbus 从机模式下本机的地址设置。
④.（仅主机）主机模式读写超时（*100ms）：主机模式下，读取从机设备时候，等待从机回复的超时时间设定，设置 5 代表 500ms，最小不能小于 200ms，推荐 500ms 以上，默认 500ms。
⑤.使能 modbus 寄存器的个数：打开寄存器的配置。

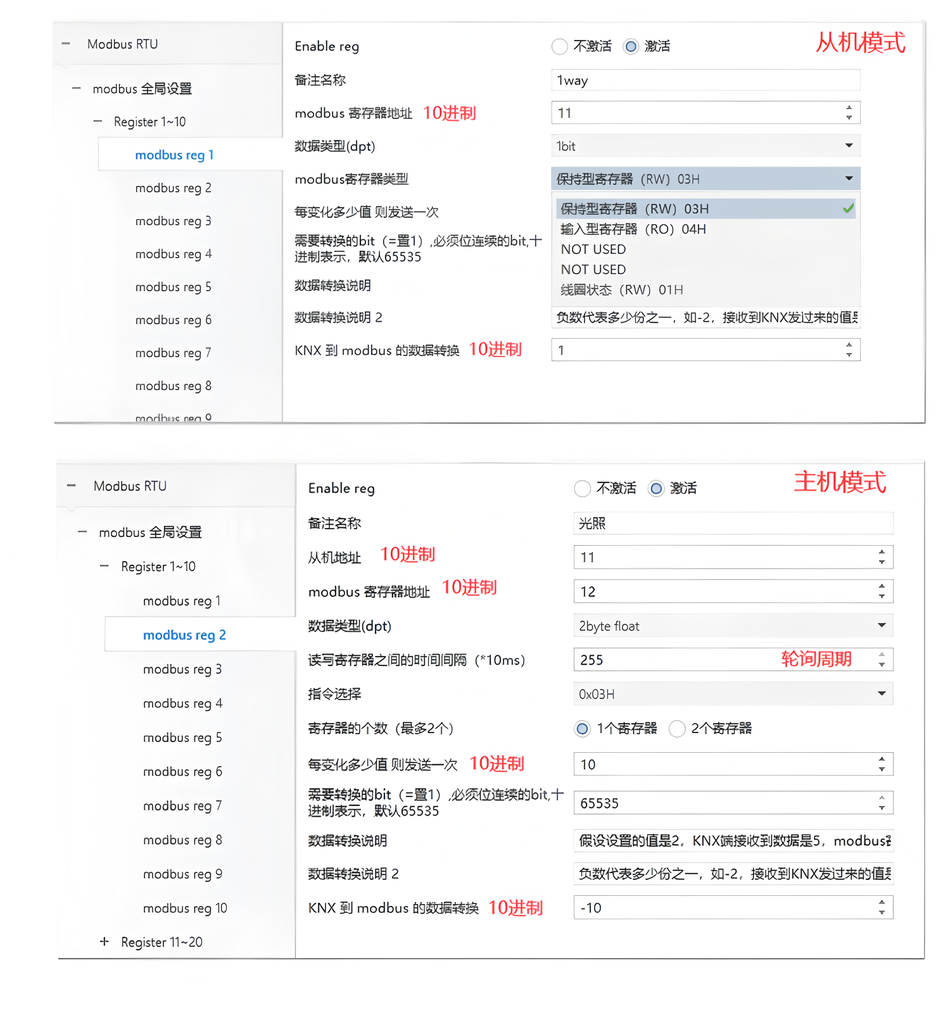

2.Modbus 寄存器配置
①.配置注意事项：寄存器地址尽量按照升序排序配置，主机模式下，同一个设备的所有寄存器放在一起，并按照升序排列，这样配置，网关在读取从机寄存器的时候，会一次读完，而不用一个个寄存器读取，效率大大提高。
② Enable reg: 激活表示启用，不激活表示不启用。
③ 备注名称: 可以根据需求，标注寄存器对应的是什么。
④ 从机地址(仅主机): 设置需要读取的从机的地址(10进制)。
⑤ Modbus 寄存器地址: 10进制。
⑥ 数据类型(dpt): KNX 对象的数据类型。
⑦ Modbus 寄存器类型: 保持型寄存器-modbus 主机可以读写，输入型寄存器-modbus 主机只能读取，线圈状态-modbus主机可以读写。
⑧ 时间间隔(仅主机): 主机模式下读取每个寄存器的时间间隔，默认设置 0。
⑨ 指令选择(仅主机):读取寄存器的指令选择，0X03H/0X04H/0X06H/0X10H/0X01H/0X02H/0X05H/0X0FH
⑩ 寄存器个数(仅主机):可以选择1、2 两个寄存器一起读取，合并起来转发给 KNX。
- ① 数据格式(仅主机):可以选择高 byte 在前和高 Byte 在后的模式，根据具体数据格式进行设置。
- ② 每变化多少值 则发送一次:设置0表示不管变化多少都转发，设置1表示值变化1的时候转发(适合开关量)，设置10表示在当前值的上下变化210的时候才转发。
- ③ 需要转换的 bit:就是取寄存器中的哪几个 bit 的值，转发给 KNX，同样KNX转给 modbus 寄存器也是值改变配置的 bit，其他的 bit 值不变。如下图，设置了1，代表十六进制 0x0001，即转发最低位的数据，如寄存器的值为 0x1231，KNX则转发1，如寄存器的值为0x1230，KNX则转发0.该值默认是 65535，即 0xFFFF，转发所有16bit 的值。
- ④ KNX 到 modbus 的数据转换:这个是用于处理数据转换的倍数，如:假设设置的值是2，KNX端接收到数据是5，modbus寄存器的数据是10;负数代表多少份之一，如-2，接收到 KNX发过来的值是10，那么modbus寄存器的数据为5。应用场景如，温度转换，modbus 大部分温度值精确到小数点后一位，但是 KNX 是精确到小数点后两位的，那么他们之间就差了10倍，可以设置-10，纠正温度值。该值默认是1，原数据转发。
RS485 配置

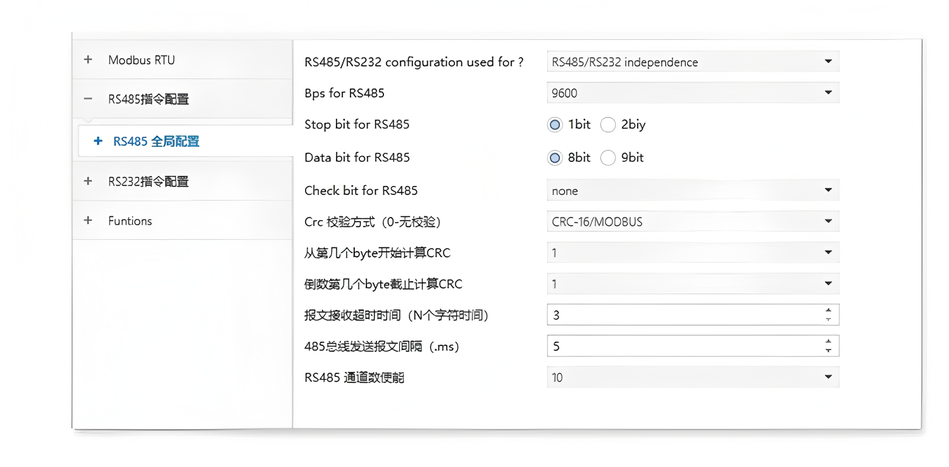

RS485 通讯参数配置
①.Bps for RS485：设置 RS485 总线的波特率。
②.Stop bit for RS485：停止位设置，仅支持 1bit 和 2bit。
③.Data bit for RS485：数据位设定，仅支持 8bit 和 9bit。
④.Check bit for RS485：校验位设置，只支持奇校验和偶校验或者不校验。
⑤.Crc 校验（0 - 无校验）：提供多找标准的 CRC 校验算法，并提供选择 CRC 校验源数据的长度选择。
⑥.从第几个 BYTE 开始计算 CRC：设置 CRC 的起始位置。
⑦.倒数第几 BYTE 截止结算 CRC：设置 CRC 的结束位置。
⑧.报文接收超时时间（N 个字符时间）：RS485 总线识别一帧结束的时间，一个字符的时间 *N。
⑨.RS485 总线发送报文间隔（.ms）：本设备往总线发送一帧报文的最小时间间隔。
⑩.RS485 通道数使能。
RS485 指令配置
①.备注名称：可以根据需求，标注本指令对应的是什么。
②.KNX 的数据格式（dpt）：KNX 对象的数据类型。
③.KNX 接收到报文后是否发送到 RS485。
④.RS485 接收到报文后是否转发到 KNX。
⑤.转发方式：接收到 RS485 总线正确指令后，转发到 KNX 的值的选择。转发接收值，则转发指令中使用 XX 替代的位置的数据；转发固定值，KNX 上发送设定好的值。
⑥.数据转发设置：参考 Modbus 寄存器配置的第七点。
⑦.指令内容：指令是以十六进制输入，每个 byte 之间使用空格隔开，使用字母 XX 表示需要转换到 KNX 的数据，所有的指令内容都不区分大小写。
RS232 配置
RS232 的配置跟 RS485 一样。
Functions 配置
全局配置
通道数量：最大 100 个。
Fun 参数配置
①使能当前的 function 功能。
②功能选择：Delay 功能提供延迟发送的功能，2-point logic 功能提供简单的 2 点控制逻辑（高于设定点 A 触发一个操作，低于设定点 B 触发另一个操作）。
③对象 dpt：配置需要的数据类型。
④（Delay）延迟（秒）：0 代表不延迟，0 ~ 255。
⑤（Delay）延迟（毫秒）：0 代表不延迟，0 - 255。
⑥（2-point）高阈值设定：当输入值高于该设定值时候，延迟设定的时间后，发送高于高阈值时发送的值参数设定的值。
⑦（2-point）低阈值设定：当输入值高于该设定值时候，延迟设定的时间后，发送低于低阈值时发送的值参数设定的值。
⑧（2-point）Out.对象 dpt：控制输出对象的数据格式：
⑨（2-point）高于高阈值时发送的值：
⑩（2-point）低于低阈值时发送的值：
- （2-point）延迟时间（.min）：延迟输出的时间设定，单位分钟。
- （2-point）延迟时间（.sec）：延迟输出的时间设定，单位秒。
- 注意：当输入值高于高阈值的时候，在延迟时间内再次收到低于高阈值的值，则会取消发送。低于低阈值的时候功能一样。
例子演示
RS485/RS232 转 KNX。
- （1）设置十六进制指令 0x12345678，转换器接收到 RS485/RS232 发过来的报文为 0x12345678 时候，KNX 端群组地址 1/0/4 发送 50 的值。
- 也可以是转发接收到的其中一个值，使用 xx 来表示需要转发的值。转换器接收到 RS485/RS232 发过来的报文为 0xabcdef0812 时候，knx 端对应的地址 1/0/5，会把 xx 位置的 08 转发过来。
基本参数与安装
2.1 电气参数
| 项目 | 说明 |
|---|---|
| 供电方式 | 直接插在 KNX 总线上（21V–31V） |
| 耗电量 | 比手机充电器还小（<0.5W） |
| 工作温度 | -5℃~45℃（普通室内环境即可） |

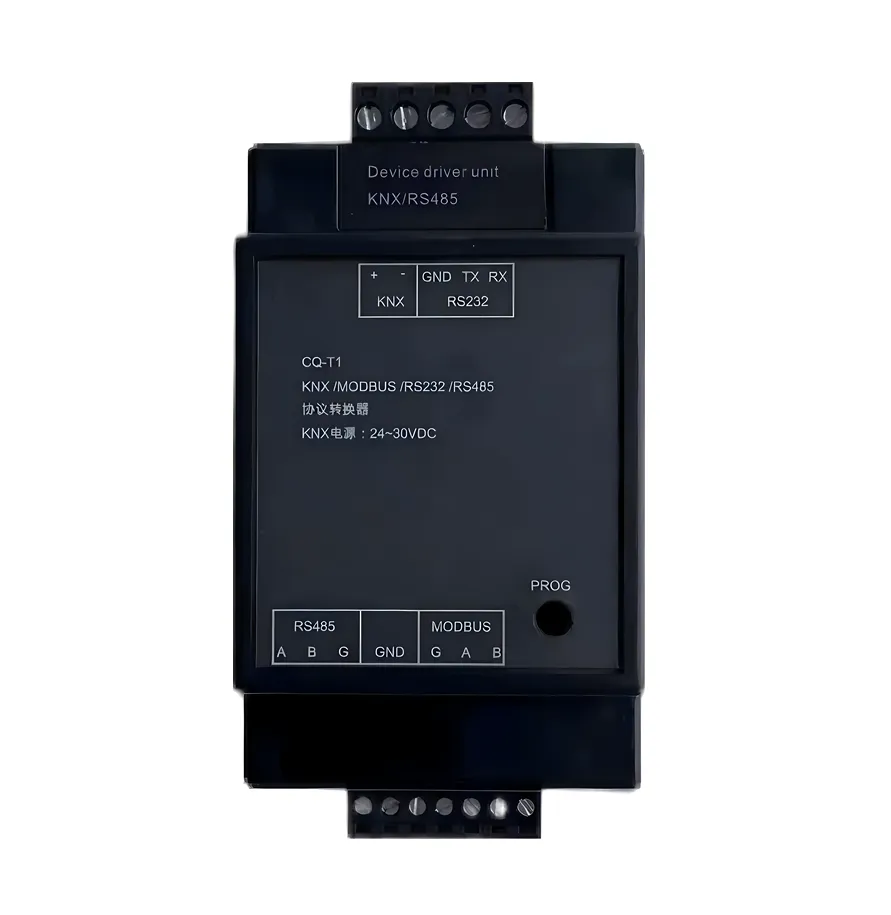

2.2 安装步骤
- 固定设备：卡在标准的35mm导轨上（类似电表箱的安装方式）。
- 接线：
- KNX：用双绞线（类似网线）连接总线。
- RS485/RS232：用屏蔽双绞线（防干扰）连接设备。
- 指示灯：
- 绿灯常亮：供电正常。
- 红灯闪烁：正在配置中。
实际应用场景举例
场景1：智能楼宇照明
- 设备：KNX 灯光系统 + MODBUS 人体传感器。
- 逻辑：
- 传感器检测无人 → 发送信号到网关。
- 网关延迟30秒 → 通过KNX关灯。
场景2：工业温控
- 设备：RS485 温度传感器 + KNX 空调控制器。
- 逻辑：
- 传感器上报28℃ → 网关转发到KNX。
- KNX 判断 >25℃ → 发送“开空调”指令。
常见问题与解答
Q1：指示灯不亮怎么办？
- 检查KNX总线供电是否正常（21V–31V）。
- 确认接线是否松动。
Q2：数据转发不成功？
- 检查波特率、校验位是否与设备一致。
- 确认指令中的
XX位置是否正确。
Q3：逻辑规则不触发？
- 检查阈值是否设置合理（如“>30”误写为“<30”）。
- 确认输出对象的地址是否正确。
技术参数总表
| 项目 | 参数 |
|---|---|
| 供电电压 | 21–31V DC（KNX总线直接供电） |
| 最大功耗 | <0.5W（超省电） |
| 支持协议 | KNX、MODBUS、RS485、RS232 |
| 逻辑通道数 | 100组（满足复杂自动化需求） |
