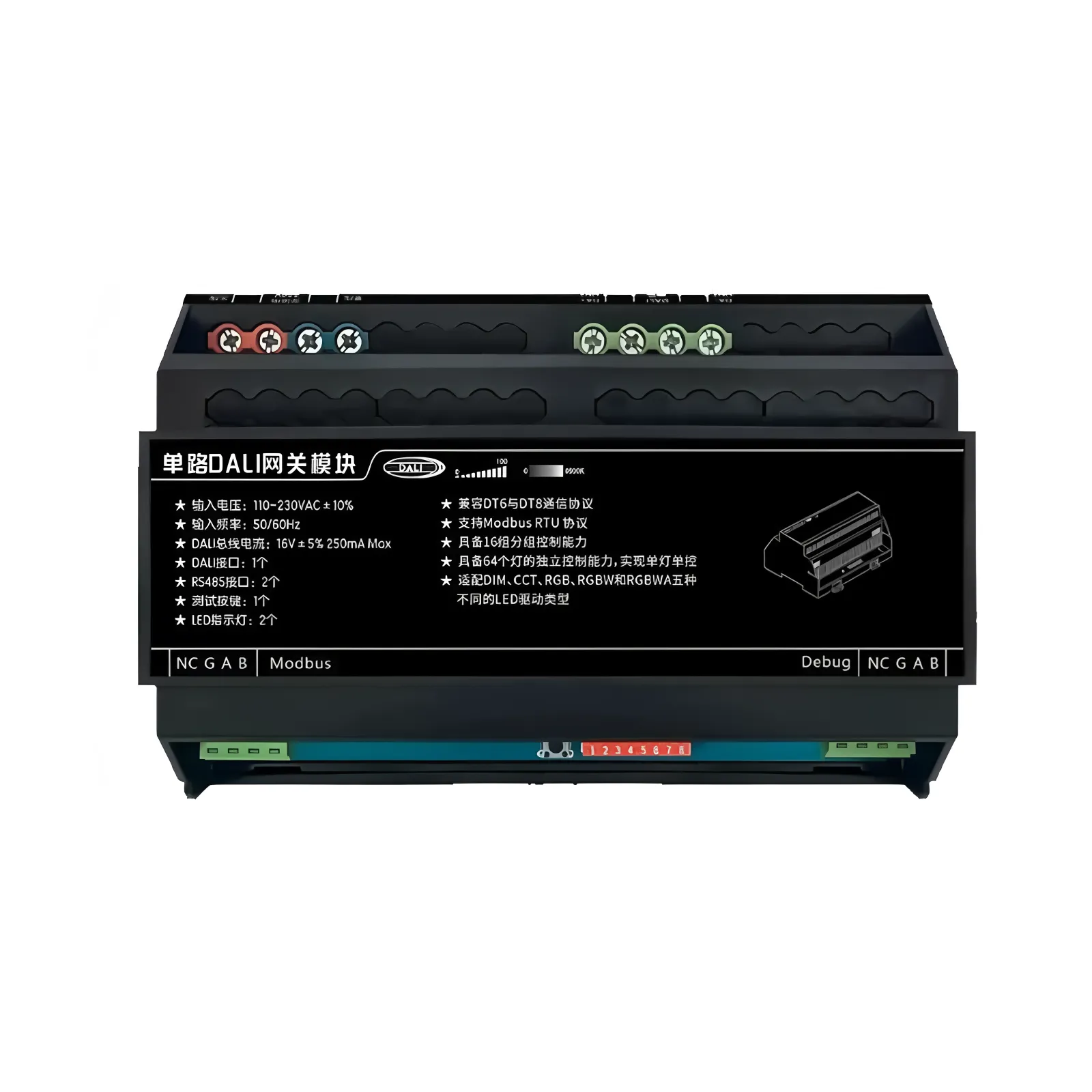

产品简介
CY-DALI64A是一款支持DT6和DT8协议的单路DALI网关模块,可控制16组64个驱动,具备调试串口和控制串口,支持多种驱动类型DIM/CW/RGB/RGBW/RGBWA,采用35mm导轨式安装。
功能说明:
- 内置DALI总线电源,为DALI总线提供16V电压,最大250mA的供电电流
- 具备2个LED指示灯,可直接判断网关设备的工作状态
- 具备1个手动DALI驱动设备安装测试按键,可手动测试测试设备的开关状态
- 具备RS485控制串口,支持Modbus RTU To DALI通讯协议
- 具备RS485调试串口,可连接到PC并通过DALI上位机调试软件对DALI系统进行调试和配置
- 调试和控制串口通讯速率为9600波特率,最远支持1200米,方便调试控制
产品型号 | CY-DALI64A |
产品名称 | 单路DALI网关模块 |
输入电压 | 110~230VAC±10% |
输入频率 | 50/60Hz |
DALI总线电源 | DALI总线电源空载输出电压:16V±5%DALI总线电源最大输出电流:250mADALI总线电源保证输出电流:200mA |
支持组控制 | 16组 |
支持单驱动控制 | 64个 |
支持DALI协议 | DT6 和 DT8 |
RS485调试串口 | 1个 用于调试软件配置DALI 驱动 |
RS485控制串口 | 1个 9600,N,8,1 支持Modbus RTU协议,用于对接中控或组态软件 |
DALI接口 | 1对:DA1+ DA2- 共4个端子 |
测试按键 | 1个ON/OFF按键(所有驱动器)单击-最大功率等级;再次点击-关闭 |
指示灯 | LED1:电源指示灯 LED2:DALI信号指示灯 |
从机地址范围 | 1-63 拨码盘设置 |
支持驱动类型 | CW\DIM\RGB\RGBW\RGBWA |
工作温度 | -5℃~45℃ |
工作相对温度 | ≤90% |
存储温度 | -20℃~60℃ |
存储相对湿度 | ≤93% |
外型尺寸 长*宽*高) | 114mm*98mm*72mm |
防护等级 | IP20 |
产品净重 | xxxg/pcs |
安装方式 | 35mm导轨式安装 |

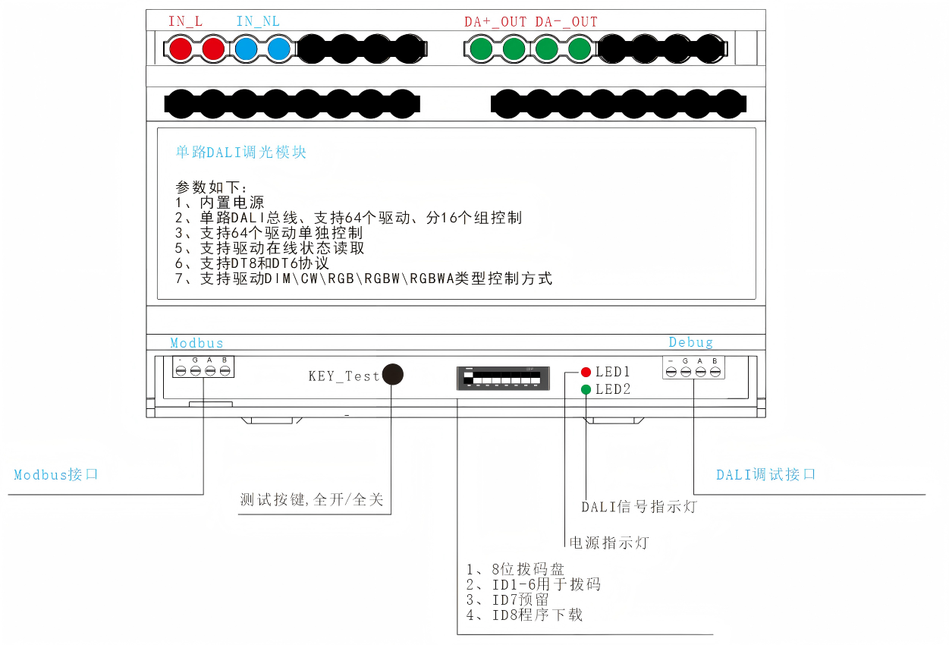

1.产品接口示意图

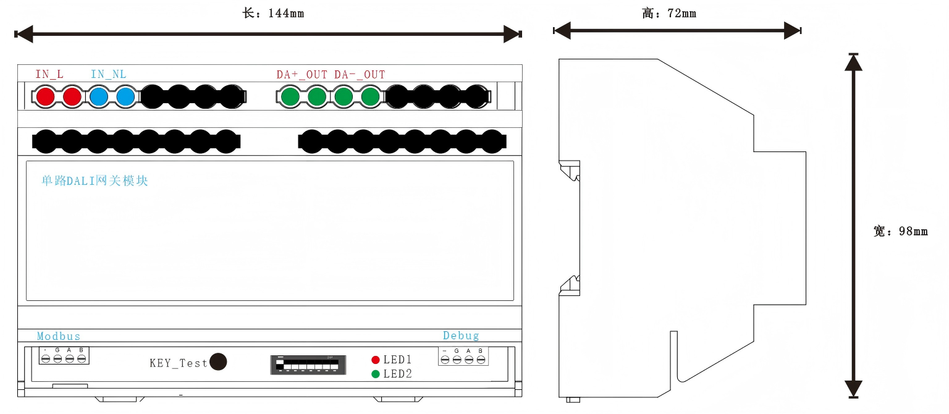

2.产品尺寸图

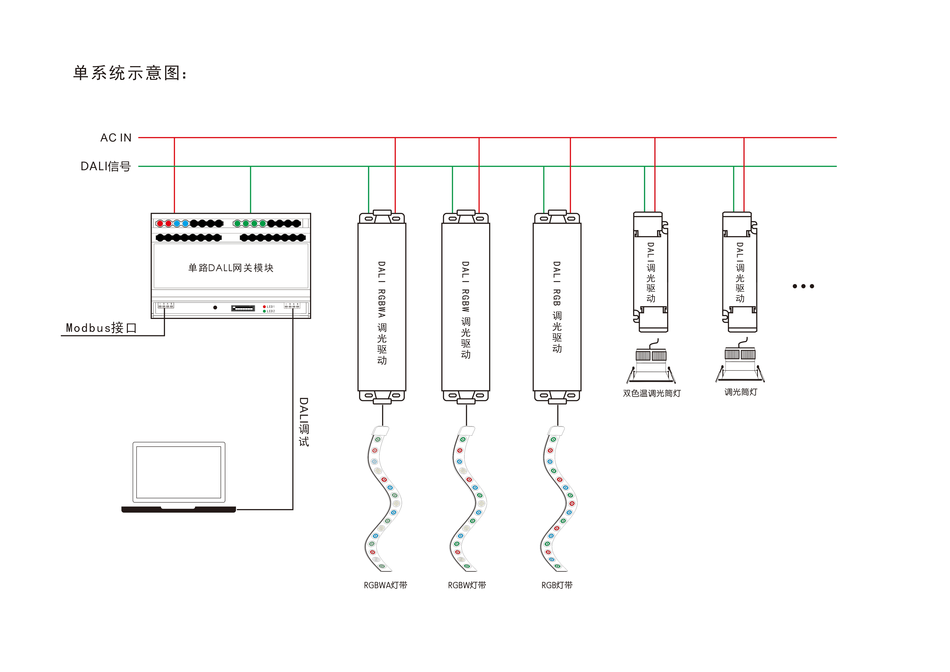

3.单系统示意图

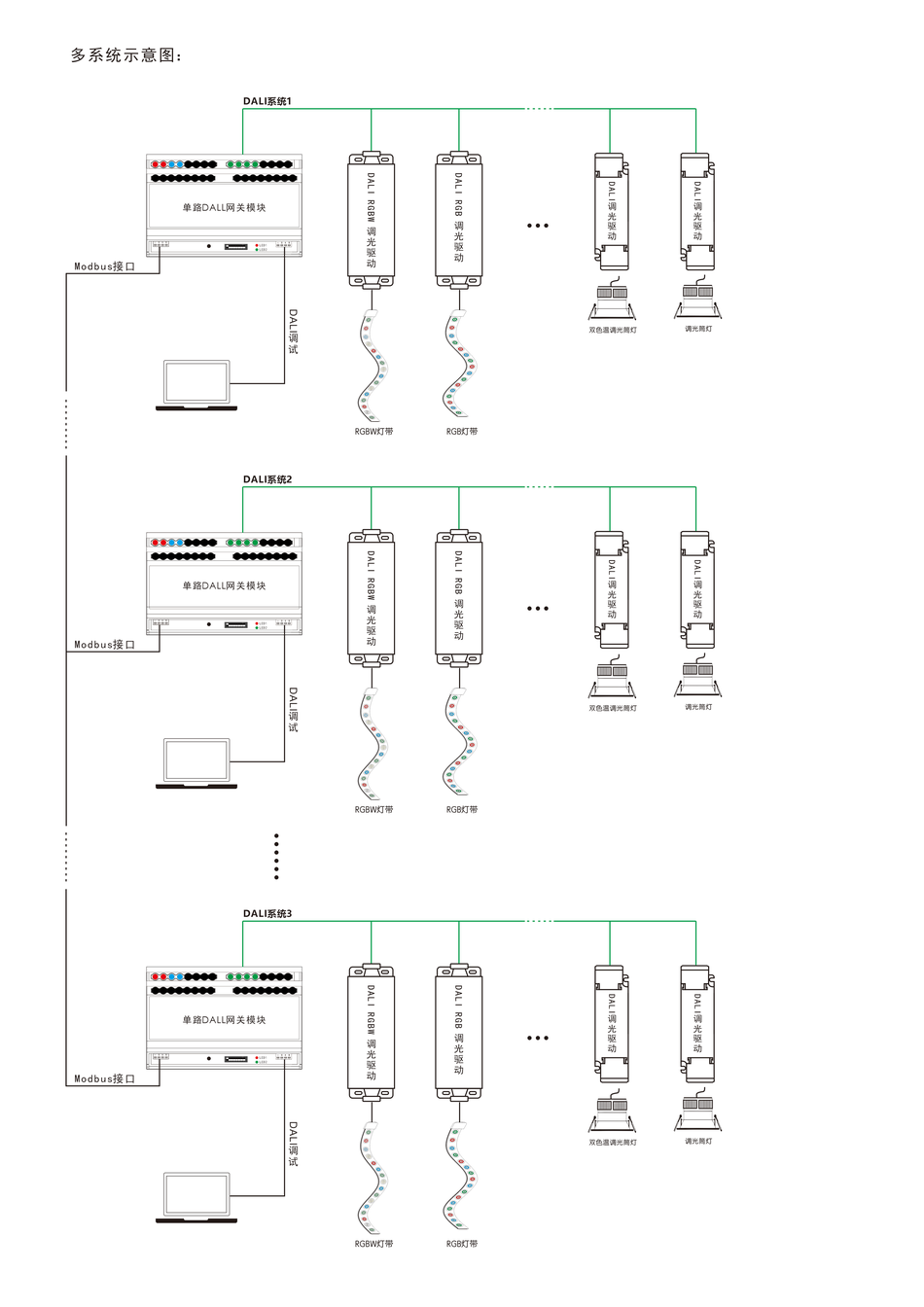

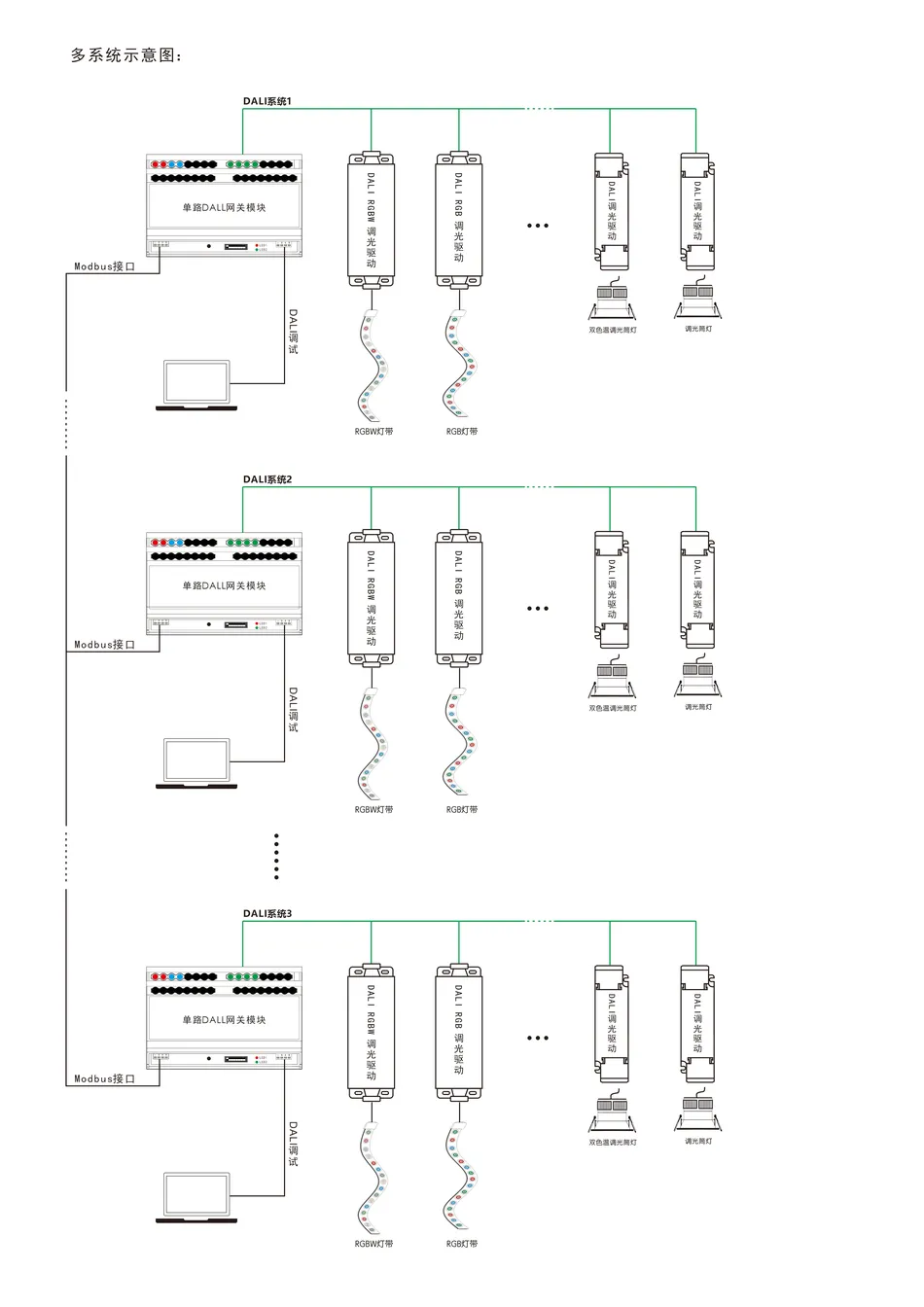

4.多系统示意图

DALI网关接线教程
DALI网关软件操作说明
通讯协议格式
1.通讯格式说明
- 9600,N,8,1(固定不可更改)
- 帧间隔时间≥150ms(数据长度越长响应越慢)
- 从站地址范围:01H-3FH(通过拨码盘设置)
- 标准Modbus RTU协议
- 支持组地址控制、支持短地址控制、支持短地址在线状和故障状态查询
- 组地址寄存器地址范围:0001H-0080H
- 短地址寄存器地址范围:0081H-0280H
- 短地址在线状态寄存器地址范围:0281H-0284H
- 短地址故障状态寄存器地址范围:0285H-0288H
- 场景调用寄存器地址:028AH(只支持06功能码)
- 一次性最多读125个寄存器
- 8个寄存器地址为1个组或1个短地址分别是(渐变、亮度、色温、R、G、B、W、A)
- 支持03H\06H\10H功能码
注:DALI设备上电启动需要30s左右的时间。
注:短地址和驱动是相同意思
注:用0x10功能码写多寄存器(RGB类型)时,渐变时间+亮度+色温(0xFF)+R+G+B+W+A,需要8个寄存器连续写
2.寄存器定义说明
调光渐变时间定义:DALI渐变时间共16个级别
级别 | 数值 | 时间 | 级别 | 数值 | 时间 | 级别 | 数值 | 时间 |
0 | 00H | 立即 | 6 | 06H | 4s | 12 | 0CH | 32s |
1 | 01H | 0.7s | 7 | 07H | 5.7s | 13 | 0DH | 45.3s |
2 | 02H | 1s | 8 | 08H | 8s | 14 | 0EH | 64s |
3 | 03H | 1.4s | 9 | 09H | 11.3s | 15 | 0FH | 90.5s |
4 | 04H | 2s | 10 | 0AH | 16s | |||
5 | 05H | 2.8s | 11 | 0BH | 22.6s |
寄存器地址类型数值范围
寄存器类型 | 数值范围 |
调光渐变时间 | 00H-0FH 渐变调光渐变时间定义 |
亮度 | 00H-FEH(0-254) |
色温 | 19H-41H(25-65)2500K-6500K |
R红色 | 00H-FEH(0-254) |
G绿色 | 00H-FEH(0-254) |
B蓝色 | 00H-FEH(0-254) |
W白色 | 00H-FEH(0-254) |
A琥珀色 | 00H-FEH(0-254) |
场景号 | 00H-10H(1-16) |
3.功能码03H/06H/10H说明
3.1 功能码03H说明
主机->从机 发送:01 03 00 02 00 02 65 CB
主机<-从机 接收:01 03 04 00 FE 00 41 5B F3
主机->从机 发送指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 03H -Modbus功能码,读单个寄存器或多个寄存器的值
第3,4个字节 0003H -从0003H寄存器位置开始读寄存器的值
第5,6个字节 0002H -从第3,4字节指定的寄存器开始,共读取2个寄存器的数据
第7,8个字节 65CBH -为该帧数据的校验字节 (CRC16高低位)
主机<-从机 接收指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 03H -Modbus功能码,读单个寄存器或多个寄存器的值
第3个字节 04H -DALI网关共返回4个字节的数据
第4,7个字节 00020042H -DALI网关共返回4个字节的数据
第8,9个字节 65CBH -为该帧数据的校验字节 (CRC16高低位)
3.2 功能码06H说明
主机->从机 发送:01 06 00 03 00 41 B9 FA
主机<-从机 接收:01 06 00 03 00 41 B9 FA
主机->从机 发送指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 06H -Modbus功能码,写单个寄存器的值
第3,4个字节 0003H -从0003H寄存器位置开始写寄存器的值
第5,6个字节 0041H -从3,4字节指定的寄存器写入0041H值
第7,8个字节 B9FAH -为该帧数据的校验字节 (CRC16高低位)
主机<-从机 接收指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 06H -Modbus功能码,写单个寄存器的值
第3,4个字节 0003H -从0003H寄存器位置开始写寄存器的值
第5,6个字节 0041H -从3,4字节指定的寄存器写入0041H值
第7,8个字节 B9FAH -为该帧数据的校验字节 (CRC16高低位)
3.3 功能码10H说明
主机->从机 发送:01 10 00 01 00 02 04 00 01 00 FE E2 23
主机<-从机 接收:01 10 00 01 00 02 10 08
主机->从机 发送指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 10H -Modbus功能码,一次写多个寄存器的值
第3,4个字节 0001H -从0001H寄存器位置开始一次写个寄存器的值
第5,6个字节 0002H -从3,4字节指定的寄存器位置开始,一次写两个寄存器的值
第7个字节 04H -要写入的总字节数为8(2个寄存器*2)
第8,9个字节-第1个寄存器写0001H值,第2个寄存器写00FEH值
第10,11个字节 E223H -为该帧数据的校验字节 (CRC16高低位)
主机<-从机 接收指令定义:
第1个字节 01H -DALI网关设备地址(由设备ID拨码决定)
第2个字节 10H -Modbus功能码,一次写多个寄存器的值
第3,4个字节 0001H -从0001H寄存器位置开始一次写个寄存器的值
第5,6个字节 0002H -从3,4字节指定的寄存器位置开始,一次写两个寄存器的值
第7,8个字节 1008H -为该帧数据的校验字节 (CRC16高低位)
4.组地址寄存器地址表
组地址号 | 地址范围DEC | 渐变时间寄存器 | 亮度寄存器 | 色温寄存器 | R寄存器 | G寄存器 | B寄存器 | W寄存器 | A寄存器 |
1 | 1-8 | 0001H | 0002H | 0003H | 0004H | 0005H | 0006H | 0007H | 0008H |
2 | 9-16 | 0009H | 000AH | 000BH | 000CH | 000DH | 000EH | 000FH | 0010H |
3 | 17-24 | 0011H | 0012H | 0013H | 0014H | 0015H | 0016H | 0017H | 0018H |
4 | 25-32 | 0019H | 001AH | 001BH | 001CH | 001DH | 001EH | 001FH | 0020H |
5 | 33-40 | 0021H | 0022H | 0023H | 0024H | 0025H | 0026H | 0027H | 0028H |
6 | 41-48 | 0029H | 002AH | 002BH | 002CH | 002DH | 002EH | 002FH | 0030H |
7 | 49-56 | 0031H | 0032H | 0033H | 0034H | 0035H | 0036H | 0037H | 0038H |
8 | 57-64 | 0039H | 003AH | 003BH | 003CH | 003DH | 003EH | 003FH | 0040H |
9 | 65-72 | 0041H | 0042H | 0043H | 0044H | 0045H | 0046H | 0047H | 0048H |
10 | 73-80 | 0049H | 004AH | 004BH | 004CH | 004DH | 004EH | 004FH | 0050H |
11 | 81-88 | 0051H | 0052H | 0053H | 0054H | 0055H | 0056H | 0057H | 0058H |
12 | 89-96 | 0059H | 005AH | 005BH | 005CH | 005DH | 005EH | 005FH | 0060H |
13 | 97-104 | 0061H | 0062H | 0063H | 0064H | 0065H | 0066H | 0067H | 0068H |
14 | 105-112 | 0069H | 006AH | 006BH | 006CH | 006DH | 006EH | 006FH | 0070H |
15 | 113-120 | 0071H | 0072H | 0073H | 0074H | 0075H | 0076H | 0077H | 0078H |
16 | 121-128 | 0079H | 007AH | 007BH | 007CH | 007DH | 007EH | 007FH | 0080H |
4.1 写组地址渐变时间和亮度寄存器指令(10H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 10 00 01 00 02 04 00 01 00 FE E2 23 | 01 10 00 01 00 02 10 08 | 组地址1亮度0.7s调到254 |
2 | 01 10 00 09 00 02 04 00 01 00 FE E3 85 | 01 10 00 09 00 02 91 CA | 组地址2亮度0.7s调到254 |
3 | 01 10 00 11 00 02 04 00 01 00 FE E3 2F | 01 10 00 11 00 02 11 CD | 组地址3亮度0.7s调到254 |
4 | 01 10 00 19 00 02 04 00 01 00 FE E2 89 | 01 10 00 19 00 02 90 0F | 组地址4亮度0.7s调到254 |
5 | 01 10 00 21 00 02 04 00 01 00 FE E0 3B | 01 10 00 21 00 02 11 C2 | 组地址5亮度0.7s调到254 |
6 | 01 10 00 29 00 02 04 00 01 00 FE E1 9D | 01 10 00 29 00 02 90 00 | 组地址6亮度0.7s调到254 |
7 | 01 10 00 31 00 02 04 00 01 00 FE E1 37 | 01 10 00 31 00 02 10 07 | 组地址7亮度0.7s调到254 |
8 | 01 10 00 39 00 02 04 00 01 00 FE E0 91 | 01 10 00 39 00 02 91 C5 | 组地址8亮度0.7s调到254 |
9 | 01 10 00 41 00 02 04 00 01 00 FE E6 13 | 01 10 00 41 00 02 11 DC | 组地址9亮度0.7s调到254 |
10 | 01 10 00 49 00 02 04 00 01 00 FE E7 B5 | 01 10 00 49 00 02 90 1E | 组地址10亮度0.7s调到254 |
11 | 01 10 00 51 00 02 04 00 01 00 FE E7 1F | 01 10 00 51 00 02 10 19 | 组地址11亮度0.7s调到254 |
12 | 01 10 00 59 00 02 04 00 01 00 FE E6 B9 | 01 10 00 59 00 02 91 DB | 组地址12亮度0.7s调到254 |
13 | 01 10 00 61 00 02 04 00 01 00 FE E4 0B | 01 10 00 61 00 02 10 16 | 组地址13亮度0.7s调到254 |
14 | 01 10 00 69 00 02 04 00 01 00 FE E5 AD | 01 10 00 69 00 02 91 D4 | 组地址14亮度0.7s调到254 |
15 | 01 10 00 71 00 02 04 00 01 00 FE E5 07 | 01 10 00 71 00 02 11 D3 | 组地址15亮度0.7s调到254 |
16 | 01 10 00 79 00 02 04 00 01 00 FE E4 A1 | 01 10 00 79 00 02 90 11 | 组地址16亮度0.7s调到254 |
4.2写组地址渐变时间和亮度+色温寄存器指令(10H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 10 00 01 00 03 06 00 01 00 FE 00 41 2B 45 | 01 10 00 01 00 03 D1 C8 | 组地址1亮度0.7s调到254,色温调到6500K |
2 | 01 10 00 09 00 03 06 00 01 00 FE 00 41 AA AF | 01 10 00 09 00 03 50 0A | 组地址2亮度0.7s调到254,色温调到6500K |
3 | 01 10 00 11 00 03 06 00 01 00 FE 00 41 2A D0 | 01 10 00 11 00 03 D0 0D | 组地址3亮度0.7s调到254,色温调到6500K |
4 | 01 10 00 19 00 03 06 00 01 00 FE 00 41 AB 3A | 01 10 00 19 00 03 51 CF | 组地址4亮度0.7s调到254,色温调到6500K |
5 | 01 10 00 21 00 03 06 00 01 00 FE 00 41 2A 2F | 01 10 00 21 00 03 D0 02 | 组地址5亮度0.7s调到254,色温调到6500K |
6 | 01 10 00 29 00 03 06 00 01 00 FE 00 41 AB C5 | 01 10 00 29 00 03 51 C0 | 组地址6亮度0.7s调到254,色温调到6500K |
7 | 01 10 00 31 00 03 06 00 01 00 FE 00 41 2B BA | 01 10 00 31 00 03 D1 C7 | 组地址7亮度0.7s调到254,色温调到6500K |
8 | 01 10 00 39 00 03 06 00 01 00 FE 00 41 AA 50 | 01 10 00 39 00 03 50 05 | 组地址8亮度0.7s调到254,色温调到6500K |
9 | 01 10 00 41 00 03 06 00 01 00 FE 00 41 29 91 | 01 10 00 41 00 03 D0 1C | 组地址9亮度0.7s调到254,色温调到6500K |
10 | 01 10 00 49 00 03 06 00 01 00 FE 00 41 A8 7B | 01 10 00 49 00 03 51 DE | 组地址10亮度0.7s调到254,色温调到6500K |
11 | 01 10 00 51 00 03 06 00 01 00 FE 00 41 28 04 | 01 10 00 51 00 03 D1 D9 | 组地址11亮度0.7s调到254,色温调到6500K |
12 | 01 10 00 59 00 03 06 00 01 00 FE 00 41 A9 EE | 01 10 00 59 00 03 50 1B | 组地址12亮度0.7s调到254,色温调到6500K |
13 | 01 10 00 61 00 03 06 00 01 00 FE 00 41 28 FB | 01 10 00 61 00 03 D1 D6 | 组地址13亮度0.7s调到254,色温调到6500K |
14 | 01 10 00 69 00 03 06 00 01 00 FE 00 41 A9 11 | 01 10 00 69 00 03 50 14 | 组地址14亮度0.7s调到254,色温调到6500K |
15 | 01 10 00 71 00 03 06 00 01 00 FE 00 41 29 6E | 01 10 00 71 00 03 D0 13 | 组地址15亮度0.7s调到254,色温调到6500K |
16 | 01 10 00 79 00 03 06 00 01 00 FE 00 41 A8 84 | 01 10 00 79 00 03 51 D1 | 组地址16亮度0.7s调到254,色温调到6500K |
4.3写组地址色温寄存器指令(功能码06H)
序号 | 指令 | 应答 | 注释 |
1 | 01 06 00 03 00 41 B9 FA | 01 06 00 03 00 41 B9 FA | 组地址1色温调到6500K |
2 | 01 06 00 0B 00 41 38 38 | 01 06 00 0B 00 41 38 38 | 组地址2色温调到6500K |
3 | 01 06 00 13 00 41 B8 3F | 01 06 00 13 00 41 B8 3F | 组地址3色温调到6500K |
4 | 01 06 00 1B 00 41 39 FD | 01 06 00 1B 00 41 39 FD | 组地址4色温调到6500K |
5 | 01 06 00 23 00 41 B8 30 | 01 06 00 23 00 41 B8 30 | 组地址5色温调到6500K |
6 | 01 06 00 2B 00 41 39 F2 | 01 06 00 2B 00 41 39 F2 | 组地址6色温调到6500K |
7 | 01 06 00 33 00 41 B9 F5 | 01 06 00 33 00 41 B9 F5 | 组地址7色温调到6500K |
8 | 01 06 00 3B 00 41 38 37 | 01 06 00 3B 00 41 38 37 | 组地址8色温调到6500K |
9 | 01 06 00 43 00 41 B8 2E | 01 06 00 43 00 41 B8 2E | 组地址9色温调到6500K |
10 | 01 06 00 4B 00 41 39 EC | 01 06 00 4B 00 41 39 EC | 组地址10色温调到6500K |
11 | 01 06 00 53 00 41 B9 EB | 01 06 00 53 00 41 B9 EB | 组地址11色温调到6500K |
12 | 01 06 00 5B 00 41 38 29 | 01 06 00 5B 00 41 38 29 | 组地址12色温调到6500K |
13 | 01 06 00 63 00 41 B9 E4 | 01 06 00 63 00 41 B9 E4 | 组地址13色温调到6500K |
14 | 01 06 00 6B 00 41 38 26 | 01 06 00 6B 00 41 38 26 | 组地址14色温调到6500K |
15 | 01 06 00 73 00 41 B8 21 | 01 06 00 73 00 41 B8 21 | 组地址15色温调到6500K |
16 | 01 06 00 7B 00 41 39 E3 | 01 06 00 7B 00 41 39 E3 | 组地址16色温调到6500K |
4.4 读组地址亮度色温寄存器状态(功能码03H)
序号 | 指令 | 反馈状态 | 注释 |
1 | 01 03 00 02 00 02 65 CB | 01 03 04 00 FE 00 41 5B F3 | 组地址1亮度254,色温6500K |
2 | 01 03 00 0A 00 02 E4 09 | 01 03 04 00 FE 00 41 5B F3 | 组地址2亮度254,色温6500K |
3 | 01 03 00 12 00 02 64 0E | 01 03 04 00 FE 00 41 5B F3 | 组地址3亮度254,色温6500K |
4 | 01 03 00 1A 00 02 E5 CC | 01 03 04 00 FE 00 41 5B F3 | 组地址4亮度254,色温6500K |
5 | 01 03 00 22 00 02 64 01 | 01 03 04 00 FE 00 41 5B F3 | 组地址5亮度254,色温6500K |
6 | 01 03 00 2A 00 02 E5 C3 | 01 03 04 00 FE 00 41 5B F3 | 组地址6亮度254,色温6500K |
7 | 01 03 00 32 00 02 65 C4 | 01 03 04 00 FE 00 41 5B F3 | 组地址7亮度254,色温6500K |
8 | 01 03 00 3A 00 02 E4 06 | 01 03 04 00 FE 00 41 5B F3 | 组地址8亮度254,色温6500K |
9 | 01 03 00 42 00 02 64 1F | 01 03 04 00 FE 00 41 5B F3 | 组地址9亮度254,色温6500K |
10 | 01 03 00 4A 00 02 E5 DD | 01 03 04 00 FE 00 41 5B F3 | 组地址10亮度254,色温6500K |
11 | 01 03 00 52 00 02 65 DA | 01 03 04 00 FE 00 41 5B F3 | 组地址11亮度254,色温6500K |
12 | 01 03 00 5A 00 02 E4 18 | 01 03 04 00 FE 00 41 5B F3 | 组地址12亮度254,色温6500K |
13 | 01 03 00 62 00 02 65 D5 | 01 03 04 00 FE 00 41 5B F3 | 组地址13亮度254,色温6500K |
14 | 01 03 00 6A 00 02 E4 17 | 01 03 04 00 FE 00 41 5B F3 | 组地址14亮度254,色温6500K |
15 | 01 03 00 72 00 02 64 10 | 01 03 04 00 FE 00 41 5B F3 | 组地址15亮度254,色温6500K |
16 | 01 03 00 7A 00 02 E5 D2 | 01 03 04 00 FE 00 41 5B F3 | 组地址16亮度254,色温6500K |
5.单灯(短地址号)寄存器地址表
组地址号 | 地址范围DEC | 渐变时间寄存器 | 亮度寄存器 | 色温寄存器 | R寄存器 | G寄存器 | B寄存器 | W寄存器 | A寄存器 |
1 | 129-136 | 0081H | 0082H | 0083H | 0084H | 0085H | 0086H | 0087H | 0088H |
2 | 137-144 | 0089H | 008AH | 008BH | 008CH | 008DH | 008EH | 008FH | 0090H |
3 | 145-152 | 0091H | 0092H | 0093H | 0094H | 0095H | 0096H | 0097H | 0098H |
4 | 153-160 | 0099H | 009AH | 009BH | 009CH | 009DH | 009EH | 009FH | 00A0H |
5 | 161-168 | 00A1H | 00A2H | 00A3H | 00A4H | 00A5H | 00A6H | 00A7H | 00A8H |
6 | 169-176 | 00A9H | 00AAH | 00ABH | 00ACH | 00ADH | 00AEH | 00AFH | 00B0H |
7 | 177-184 | 00B1H | 00B2H | 00B3H | 00B4H | 00B5H | 00B6H | 00B7H | 00B8H |
8 | 185-192 | 00B9H | 00BAH | 00BBH | 00BCH | 00BDH | 00BEH | 00BFH | 00C0H |
9 | 193-200 | 00C1H | 00C2H | 00C3H | 00C4H | 00C5H | 00C6H | 00C7H | 00C8H |
10 | 201-208 | 00C9H | 00CAH | 00CBH | 00CCH | 00CDH | 00CEH | 00CFH | 00D0H |
11 | 209-216 | 00D1H | 00D2H | 00D3H | 00D4H | 00D5H | 00D6H | 00D7H | 00D8H |
12 | 217-224 | 00D9H | 00DAH | 00DBH | 00DCH | 00DDH | 00DEH | 00DFH | 00E0H |
13 | 225-232 | 00E1H | 00E2H | 00E3H | 00E4H | 00E5H | 00E6H | 00E7H | 00E8H |
14 | 233-240 | 00E9H | 00EAH | 00EBH | 00ECH | 00EDH | 00EEH | 00EFH | 00F0H |
15 | 241-248 | 00F1H | 00F2H | 00F3H | 00F4H | 00F5H | 00F6H | 00F7H | 00F8H |
16 | 249-256 | 00F9H | 00FAH | 00FBH | 00FCH | 00FDH | 00FEH | 00FFH | 0100H |
17 | 257-264 | 0101H | 0102H | 0103H | 0104H | 0105H | 0106H | 0107H | 0108H |
18 | 265-272 | 0109H | 010AH | 010BH | 010CH | 010DH | 010EH | 010FH | 0110H |
19 | 273-280 | 0111H | 0112H | 0113H | 0114H | 0115H | 0116H | 0117H | 0118H |
20 | 281-288 | 0119H | 011AH | 011BH | 011CH | 011DH | 011EH | 011FH | 0120H |
21 | 289-296 | 0121H | 0122H | 0123H | 0124H | 0125H | 0126H | 0127H | 0128H |
22 | 297-304 | 0129H | 012AH | 012BH | 012CH | 012DH | 012EH | 012FH | 0130H |
23 | 305-312 | 0131H | 0132H | 0133H | 0134H | 0135H | 0136H | 0137H | 0138H |
24 | 313-320 | 0139H | 013AH | 013BH | 013CH | 013DH | 013EH | 013FH | 0140H |
25 | 321-328 | 0141H | 0142H | 0143H | 0144H | 0145H | 0146H | 0147H | 0148H |
26 | 329-336 | 0149H | 014AH | 014BH | 014CH | 014DH | 014EH | 014FH | 0150H |
27 | 337-344 | 0151H | 0152H | 0153H | 0154H | 0155H | 0156H | 0157H | 0158H |
28 | 345-352 | 0159H | 015AH | 015BH | 015CH | 015DH | 015EH | 015FH | 0160H |
29 | 353-360 | 0161H | 0162H | 0163H | 0164H | 0165H | 0166H | 0167H | 0168H |
30 | 361-368 | 0169H | 016AH | 016BH | 016CH | 016DH | 016EH | 016FH | 0170H |
31 | 369-376 | 0171H | 0172H | 0173H | 0174H | 0175H | 0176H | 0177H | 0178H |
32 | 377-384 | 0179H | 017AH | 017BH | 017CH | 017DH | 017EH | 017FH | 0180H |
33 | 385-392 | 0181H | 0182H | 0183H | 0184H | 0185H | 0186H | 0187H | 0188H |
34 | 393-400 | 0189H | 018AH | 018BH | 018CH | 018DH | 018EH | 018FH | 0190H |
35 | 401-408 | 0191H | 0192H | 0193H | 0194H | 0195H | 0196H | 0197H | 0198H |
36 | 409-416 | 0199H | 019AH | 019BH | 019CH | 019DH | 019EH | 019FH | 01A0H |
37 | 417-424 | 01A1H | 01A2H | 01A3H | 01A4H | 01A5H | 01A6H | 01A7H | 01A8H |
38 | 425-432 | 01A9H | 01AAH | 01ABH | 01ACH | 01ADH | 01AEH | 01AFH | 01B0H |
39 | 433-440 | 01B1H | 01B2H | 01B3H | 01B4H | 01B5H | 01B6H | 01B7H | 01B8H |
40 | 441-448 | 01B9H | 01BAH | 01BBH | 01BCH | 01BDH | 01BEH | 01BFH | 01C0H |
41 | 449-456 | 01C1H | 01C2H | 01C3H | 01C4H | 01C5H | 01C6H | 01C7H | 01C8H |
42 | 457-464 | 01C9H | 01CAH | 01CBH | 01CCH | 01CDH | 01CEH | 01CFH | 01D0H |
43 | 465-472 | 01D1H | 01D2H | 01D3H | 01D4H | 01D5H | 01D6H | 01D7H | 01D8H |
44 | 473-480 | 01D9H | 01DAH | 01DBH | 01DCH | 01DDH | 01DEH | 01DFH | 01E0H |
45 | 481-488 | 01E1H | 01E2H | 01E3H | 01E4H | 01E5H | 01E6H | 01E7H | 01E8H |
46 | 489-496 | 01E9H | 01EAH | 01EBH | 01ECH | 01EDH | 01EEH | 01EFH | 01F0H |
47 | 497-504 | 01F1H | 01F2H | 01F3H | 01F4H | 01F5H | 01F6H | 01F7H | 01F8H |
48 | 505-512 | 01F9H | 01FAH | 01FBH | 01FCH | 01FDH | 01FEH | 01FFH | 0200H |
49 | 513-520 | 0201H | 0202H | 0203H | 0204H | 0205H | 0206H | 0207H | 0208H |
50 | 521-528 | 0209H | 020AH | 020BH | 020CH | 020DH | 020EH | 020FH | 0210H |
51 | 529-536 | 0211H | 0212H | 0213H | 0214H | 0215H | 0216H | 0217H | 0218H |
52 | 537-544 | 0219H | 021AH | 021BH | 021CH | 021DH | 021EH | 021FH | 0220H |
53 | 545-552 | 0221H | 0222H | 0223H | 0224H | 0225H | 0226H | 0227H | 0228H |
54 | 553-560 | 0229H | 022AH | 022BH | 022CH | 022DH | 022EH | 022FH | 0230H |
55 | 561-568 | 0231H | 0232H | 0233H | 0234H | 0235H | 0236H | 0237H | 0238H |
56 | 569-576 | 0239H | 023AH | 023BH | 023CH | 023DH | 023EH | 023FH | 0240H |
57 | 577-584 | 0241H | 0242H | 0243H | 0244H | 0245H | 0246H | 0247H | 0248H |
58 | 585-592 | 0249H | 024AH | 024BH | 024CH | 024DH | 024EH | 024FH | 0250H |
59 | 593-600 | 0251H | 0252H | 0253H | 0254H | 0255H | 0256H | 0257H | 0258H |
60 | 601-608 | 0259H | 025AH | 025BH | 025CH | 025DH | 025EH | 025FH | 0260H |
61 | 609-616 | 0261H | 0262H | 0263H | 0264H | 0265H | 0266H | 0267H | 0268H |
62 | 617-624 | 0269H | 026AH | 026BH | 026CH | 026DH | 026EH | 026FH | 0270H |
63 | 625-632 | 0271H | 0272H | 0273H | 0274H | 0275H | 0276H | 0277H | 0278H |
64 | 633-640 | 0279H | 027AH | 027BH | 027CH | 027DH | 027EH | 027FH | 0280H |
5.1写短地址渐变时间和亮度寄存器指令(10H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 10 00 81 00 02 04 00 01 00 FE EA 43 | 01 10 00 81 00 02 11 E0 | 短地址1亮度0.7s调到254 |
2 | 01 10 00 89 00 02 04 00 01 00 FE EB E5 | 01 10 00 89 00 02 90 22 | 短地址2亮度0.7s调到254 |
3 | 01 10 00 91 00 02 04 00 01 00 FE EB 4F | 01 10 00 91 00 02 10 25 | 短地址3亮度0.7s调到254 |
4 | 01 10 00 99 00 02 04 00 01 00 FE EA E9 | 01 10 00 99 00 02 91 E7 | 短地址4亮度0.7s调到254 |
5 | 01 10 00 A1 00 02 04 00 01 00 FE E8 5B | 01 10 00 A1 00 02 10 2A | 短地址5亮度0.7s调到254 |
6 | 01 10 00 A9 00 02 04 00 01 00 FE E9 FD | 01 10 00 A9 00 02 91 E8 | 短地址6亮度0.7s调到254 |
7 | 01 10 00 B1 00 02 04 00 01 00 FE E9 57 | 01 10 00 B1 00 02 11 EF | 短地址7亮度0.7s调到254 |
8 | 01 10 00 B9 00 02 04 00 01 00 FE E8 F1 | 01 10 00 B9 00 02 90 2D | 短地址8亮度0.7s调到254 |
9 | 01 10 00 C1 00 02 04 00 01 00 FE EE 73 | 01 10 00 C1 00 02 10 34 | 短地址9亮度0.7s调到254 |
10 | 01 10 00 C9 00 02 04 00 01 00 FE EF D5 | 01 10 00 C9 00 02 91 F6 | 短地址10亮度0.7s调到254 |
11 | 01 10 00 D1 00 02 04 00 01 00 FE EF 7F | 01 10 00 D1 00 02 11 F1 | 短地址11亮度0.7s调到254 |
12 | 01 10 00 D9 00 02 04 00 01 00 FE EE D9 | 01 10 00 D9 00 02 90 33 | 短地址12亮度0.7s调到254 |
13 | 01 10 00 E1 00 02 04 00 01 00 FE EC 6B | 01 10 00 E1 00 02 11 FE | 短地址13亮度0.7s调到254 |
14 | 01 10 00 E9 00 02 04 00 01 00 FE ED CD | 01 10 00 E9 00 02 90 3C | 短地址14亮度0.7s调到254 |
15 | 01 10 00 F1 00 02 04 00 01 00 FE ED 67 | 01 10 00 F1 00 02 10 3B | 短地址15亮度0.7s调到254 |
16 | 01 10 00 F9 00 02 04 00 01 00 FE EC C1 | 01 10 00 F9 00 02 91 F9 | 短地址16亮度0.7s调到254 |
17 | 01 10 01 01 00 02 04 00 01 00 FE EF B3 | 01 10 01 01 00 02 11 F4 | 短地址17亮度0.7s调到254 |
18 | 01 10 01 09 00 02 04 00 01 00 FE EE 15 | 01 10 01 09 00 02 90 36 | 短地址18亮度0.7s调到254 |
19 | 01 10 01 11 00 02 04 00 01 00 FE EE BF | 01 10 01 11 00 02 10 31 | 短地址19亮度0.7s调到254 |
20 | 01 10 01 19 00 02 04 00 01 00 FE EF 19 | 01 10 01 19 00 02 91 F3 | 短地址20亮度0.7s调到254 |
21 | 01 10 01 21 00 02 04 00 01 00 FE ED AB | 01 10 01 21 00 02 10 3E | 短地址21亮度0.7s调到254 |
22 | 01 10 01 29 00 02 04 00 01 00 FE EC 0D | 01 10 01 29 00 02 91 FC | 短地址22亮度0.7s调到254 |
23 | 01 10 01 31 00 02 04 00 01 00 FE EC A7 | 01 10 01 31 00 02 11 FB | 短地址23亮度0.7s调到254 |
24 | 01 10 01 39 00 02 04 00 01 00 FE ED 01 | 01 10 01 39 00 02 90 39 | 短地址24亮度0.7s调到254 |
25 | 01 10 01 41 00 02 04 00 01 00 FE EB 83 | 01 10 01 41 00 02 10 20 | 短地址25亮度0.7s调到254 |
26 | 01 10 01 49 00 02 04 00 01 00 FE EA 25 | 01 10 01 49 00 02 91 E2 | 短地址26亮度0.7s调到254 |
27 | 01 10 01 51 00 02 04 00 01 00 FE EA 8F | 01 10 01 51 00 02 11 E5 | 短地址27亮度0.7s调到254 |
28 | 01 10 01 59 00 02 04 00 01 00 FE EB 29 | 01 10 01 59 00 02 90 27 | 短地址28亮度0.7s调到254 |
29 | 01 10 01 61 00 02 04 00 01 00 FE E9 9B | 01 10 01 61 00 02 11 EA | 短地址29亮度0.7s调到254 |
30 | 01 10 01 69 00 02 04 00 01 00 FE E8 3D | 01 10 01 69 00 02 90 28 | 短地址30亮度0.7s调到254 |
31 | 01 10 01 71 00 02 04 00 01 00 FE E8 97 | 01 10 01 71 00 02 10 2F | 短地址31亮度0.7s调到254 |
32 | 01 10 01 79 00 02 04 00 01 00 FE E9 31 | 01 10 01 79 00 02 91 ED | 短地址32亮度0.7s调到254 |
33 | 01 10 01 81 00 02 04 00 01 00 FE E7 D3 | 01 10 01 81 00 02 10 1C | 短地址33亮度0.7s调到254 |
34 | 01 10 01 89 00 02 04 00 01 00 FE E6 75 | 01 10 01 89 00 02 91 DE | 短地址34亮度0.7s调到254 |
35 | 01 10 01 91 00 02 04 00 01 00 FE E6 DF | 01 10 01 91 00 02 11 D9 | 短地址35亮度0.7s调到254 |
36 | 01 10 01 99 00 02 04 00 01 00 FE E7 79 | 01 10 01 99 00 02 90 1B | 短地址36亮度0.7s调到254 |
37 | 01 10 01 A1 00 02 04 00 01 00 FE E5 CB | 01 10 01 A1 00 02 11 D6 | 短地址37亮度0.7s调到254 |
38 | 01 10 01 A9 00 02 04 00 01 00 FE E4 6D | 01 10 01 A9 00 02 90 14 | 短地址38亮度0.7s调到254 |
39 | 01 10 01 B1 00 02 04 00 01 00 FE E4 C7 | 01 10 01 B1 00 02 10 13 | 短地址39亮度0.7s调到254 |
40 | 01 10 01 B9 00 02 04 00 01 00 FE E5 61 | 01 10 01 B9 00 02 91 D1 | 短地址40亮度0.7s调到254 |
41 | 01 10 01 C1 00 02 04 00 01 00 FE E3 E3 | 01 10 01 C1 00 02 11 C8 | 短地址41亮度0.7s调到254 |
42 | 01 10 01 C9 00 02 04 00 01 00 FE E2 45 | 01 10 01 C9 00 02 90 0A | 短地址42亮度0.7s调到254 |
43 | 01 10 01 D1 00 02 04 00 01 00 FE E2 EF | 01 10 01 D1 00 02 10 0D | 短地址43亮度0.7s调到254 |
44 | 01 10 01 D9 00 02 04 00 01 00 FE E3 49 | 01 10 01 D9 00 02 91 CF | 短地址44亮度0.7s调到254 |
45 | 01 10 01 E1 00 02 04 00 01 00 FE E1 FB | 01 10 01 E1 00 02 10 02 | 短地址45亮度0.7s调到254 |
46 | 01 10 01 E9 00 02 04 00 01 00 FE E0 5D | 01 10 01 E9 00 02 91 C0 | 短地址46亮度0.7s调到254 |
47 | 01 10 01 F1 00 02 04 00 01 00 FE E0 F7 | 01 10 01 F1 00 02 11 C7 | 短地址47亮度0.7s调到254 |
48 | 01 10 01 F9 00 02 04 00 01 00 FE E1 51 | 01 10 01 F9 00 02 90 05 | 短地址48亮度0.7s调到254 |
49 | 01 10 02 01 00 02 04 00 01 00 FE FB 43 | 01 10 02 01 00 02 11 B0 | 短地址49亮度0.7s调到254 |
50 | 01 10 02 09 00 02 04 00 01 00 FE FA E5 | 01 10 02 09 00 02 90 72 | 短地址50亮度0.7s调到254 |
51 | 01 10 02 11 00 02 04 00 01 00 FE FA 4F | 01 10 02 11 00 02 10 75 | 短地址51亮度0.7s调到254 |
52 | 01 10 02 19 00 02 04 00 01 00 FE FB E9 | 01 10 02 19 00 02 91 B7 | 短地址52亮度0.7s调到254 |
53 | 01 10 02 21 00 02 04 00 01 00 FE F9 5B | 01 10 02 21 00 02 10 7A | 短地址53亮度0.7s调到254 |
54 | 01 10 02 29 00 02 04 00 01 00 FE F8 FD | 01 10 02 29 00 02 91 B8 | 短地址54亮度0.7s调到254 |
55 | 01 10 02 31 00 02 04 00 01 00 FE F8 57 | 01 10 02 31 00 02 11 BF | 短地址55亮度0.7s调到254 |
56 | 01 10 02 39 00 02 04 00 01 00 FE F9 F1 | 01 10 02 39 00 02 90 7D | 短地址56亮度0.7s调到254 |
57 | 01 10 02 41 00 02 04 00 01 00 FE FF 73 | 01 10 02 41 00 02 10 64 | 短地址57亮度0.7s调到254 |
58 | 01 10 02 49 00 02 04 00 01 00 FE FE D5 | 01 10 02 49 00 02 91 A6 | 短地址58亮度0.7s调到254 |
59 | 01 10 02 51 00 02 04 00 01 00 FE FE 7F | 01 10 02 51 00 02 11 A1 | 短地址59亮度0.7s调到254 |
60 | 01 10 02 59 00 02 04 00 01 00 FE FF D9 | 01 10 02 59 00 02 90 63 | 短地址60亮度0.7s调到254 |
61 | 01 10 02 61 00 02 04 00 01 00 FE FD 6B | 01 10 02 61 00 02 11 AE | 短地址61亮度0.7s调到254 |
62 | 01 10 02 69 00 02 04 00 01 00 FE FC CD | 01 10 02 69 00 02 90 6C | 短地址62亮度0.7s调到254 |
63 | 01 10 02 71 00 02 04 00 01 00 FE FC 67 | 01 10 02 71 00 02 10 6B | 短地址63亮度0.7s调到254 |
64 | 01 10 02 79 00 02 04 00 01 00 FE FD C1 | 01 10 02 79 00 02 91 A9 | 短地址64亮度0.7s调到254 |
5.2写短地址渐变时间和亮度+色温寄存器指令(10H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 10 00 81 00 03 06 00 01 00 FE 00 41 2C AD | 01 10 00 81 00 03 D0 20 | 短地址1亮度0.7s调到254,色温调到6500K |
2 | 01 10 00 89 00 03 06 00 01 00 FE 00 41 AD 47 | 01 10 00 89 00 03 51 E2 | 短地址2亮度0.7s调到254,色温调到6500K |
3 | 01 10 00 91 00 03 06 00 01 00 FE 00 41 2D 38 | 01 10 00 91 00 03 D1 E5 | 短地址3亮度0.7s调到254,色温调到6500K |
4 | 01 10 00 99 00 03 06 00 01 00 FE 00 41 AC D2 | 01 10 00 99 00 03 50 27 | 短地址4亮度0.7s调到254,色温调到6500K |
5 | 01 10 00 A1 00 03 06 00 01 00 FE 00 41 2D C7 | 01 10 00 A1 00 03 D1 EA | 短地址5亮度0.7s调到254,色温调到6500K |
6 | 01 10 00 A9 00 03 06 00 01 00 FE 00 41 AC 2D | 01 10 00 A9 00 03 50 28 | 短地址6亮度0.7s调到254,色温调到6500K |
7 | 01 10 00 B1 00 03 06 00 01 00 FE 00 41 2C 52 | 01 10 00 B1 00 03 D0 2F | 短地址7亮度0.7s调到254,色温调到6500K |
8 | 01 10 00 B9 00 03 06 00 01 00 FE 00 41 AD B8 | 01 10 00 B9 00 03 51 ED | 短地址8亮度0.7s调到254,色温调到6500K |
9 | 01 10 00 C1 00 03 06 00 01 00 FE 00 41 2E 79 | 01 10 00 C1 00 03 D1 F4 | 短地址9亮度0.7s调到254,色温调到6500K |
10 | 01 10 00 C9 00 03 06 00 01 00 FE 00 41 AF 93 | 01 10 00 C9 00 03 50 36 | 短地址10亮度0.7s调到254,色温调到6500K |
11 | 01 10 00 D1 00 03 06 00 01 00 FE 00 41 2F EC | 01 10 00 D1 00 03 D0 31 | 短地址11亮度0.7s调到254,色温调到6500K |
12 | 01 10 00 D9 00 03 06 00 01 00 FE 00 41 AE 06 | 01 10 00 D9 00 03 51 F3 | 短地址12亮度0.7s调到254,色温调到6500K |
13 | 01 10 00 E1 00 03 06 00 01 00 FE 00 41 2F 13 | 01 10 00 E1 00 03 D0 3E | 短地址13亮度0.7s调到254,色温调到6500K |
14 | 01 10 00 E9 00 03 06 00 01 00 FE 00 41 AE F9 | 01 10 00 E9 00 03 51 FC | 短地址14亮度0.7s调到254,色温调到6500K |
15 | 01 10 00 F1 00 03 06 00 01 00 FE 00 41 2E 86 | 01 10 00 F1 00 03 D1 FB | 短地址15亮度0.7s调到254,色温调到6500K |
16 | 01 10 00 F9 00 03 06 00 01 00 FE 00 41 AF 6C | 01 10 00 F9 00 03 50 39 | 短地址16亮度0.7s调到254,色温调到6500K |
17 | 01 10 01 01 00 03 06 00 01 00 FE 00 41 2F B9 | 01 10 01 01 00 03 D0 34 | 短地址17亮度0.7s调到254,色温调到6500K |
18 | 01 10 01 09 00 03 06 00 01 00 FE 00 41 AE 53 | 01 10 01 09 00 03 51 F6 | 短地址18亮度0.7s调到254,色温调到6500K |
19 | 01 10 01 11 00 03 06 00 01 00 FE 00 41 2E 2C | 01 10 01 11 00 03 D1 F1 | 短地址19亮度0.7s调到254,色温调到6500K |
20 | 01 10 01 19 00 03 06 00 01 00 FE 00 41 AF C6 | 01 10 01 19 00 03 50 33 | 短地址20亮度0.7s调到254,色温调到6500K |
21 | 01 10 01 21 00 03 06 00 01 00 FE 00 41 2E D3 | 01 10 01 21 00 03 D1 FE | 短地址21亮度0.7s调到254,色温调到6500K |
22 | 01 10 01 29 00 03 06 00 01 00 FE 00 41 AF 39 | 01 10 01 29 00 03 50 3C | 短地址22亮度0.7s调到254,色温调到6500K |
23 | 01 10 01 31 00 03 06 00 01 00 FE 00 41 2F 46 | 01 10 01 31 00 03 D0 3B | 短地址23亮度0.7s调到254,色温调到6500K |
24 | 01 10 01 39 00 03 06 00 01 00 FE 00 41 AE AC | 01 10 01 39 00 03 51 F9 | 短地址24亮度0.7s调到254,色温调到6500K |
25 | 01 10 01 41 00 03 06 00 01 00 FE 00 41 2D 6D | 01 10 01 41 00 03 D1 E0 | 短地址25亮度0.7s调到254,色温调到6500K |
26 | 01 10 01 49 00 03 06 00 01 00 FE 00 41 AC 87 | 01 10 01 49 00 03 50 22 | 短地址26亮度0.7s调到254,色温调到6500K |
27 | 01 10 01 51 00 03 06 00 01 00 FE 00 41 2C F8 | 01 10 01 51 00 03 D0 25 | 短地址27亮度0.7s调到254,色温调到6500K |
28 | 01 10 01 59 00 03 06 00 01 00 FE 00 41 AD 12 | 01 10 01 59 00 03 51 E7 | 短地址28亮度0.7s调到254,色温调到6500K |
29 | 01 10 01 61 00 03 06 00 01 00 FE 00 41 2C 07 | 01 10 01 61 00 03 D0 2A | 短地址29亮度0.7s调到254,色温调到6500K |
30 | 01 10 01 69 00 03 06 00 01 00 FE 00 41 AD ED | 01 10 01 69 00 03 51 E8 | 短地址30亮度0.7s调到254,色温调到6500K |
31 | 01 10 01 71 00 03 06 00 01 00 FE 00 41 2D 92 | 01 10 01 71 00 03 D1 EF | 短地址31亮度0.7s调到254,色温调到6500K |
32 | 01 10 01 79 00 03 06 00 01 00 FE 00 41 AC 78 | 01 10 01 79 00 03 50 2D | 短地址32亮度0.7s调到254,色温调到6500K |
33 | 01 10 01 81 00 03 06 00 01 00 FE 00 41 28 51 | 01 10 01 81 00 03 D1 DC | 短地址33亮度0.7s调到254,色温调到6500K |
34 | 01 10 01 89 00 03 06 00 01 00 FE 00 41 A9 BB | 01 10 01 89 00 03 50 1E | 短地址34亮度0.7s调到254,色温调到6500K |
35 | 01 10 01 91 00 03 06 00 01 00 FE 00 41 29 C4 | 01 10 01 91 00 03 D0 19 | 短地址35亮度0.7s调到254,色温调到6500K |
36 | 01 10 01 99 00 03 06 00 01 00 FE 00 41 A8 2E | 01 10 01 99 00 03 51 DB | 短地址36亮度0.7s调到254,色温调到6500K |
37 | 01 10 01 A1 00 03 06 00 01 00 FE 00 41 29 3B | 01 10 01 A1 00 03 D0 16 | 短地址37亮度0.7s调到254,色温调到6500K |
38 | 01 10 01 A9 00 03 06 00 01 00 FE 00 41 A8 D1 | 01 10 01 A9 00 03 51 D4 | 短地址38亮度0.7s调到254,色温调到6500K |
39 | 01 10 01 B1 00 03 06 00 01 00 FE 00 41 28 AE | 01 10 01 B1 00 03 D1 D3 | 短地址39亮度0.7s调到254,色温调到6500K |
40 | 01 10 01 B9 00 03 06 00 01 00 FE 00 41 A9 44 | 01 10 01 B9 00 03 50 11 | 短地址40亮度0.7s调到254,色温调到6500K |
41 | 01 10 01 C1 00 03 06 00 01 00 FE 00 41 2A 85 | 01 10 01 C1 00 03 D0 08 | 短地址41亮度0.7s调到254,色温调到6500K |
42 | 01 10 01 C9 00 03 06 00 01 00 FE 00 41 AB 6F | 01 10 01 C9 00 03 51 CA | 短地址42亮度0.7s调到254,色温调到6500K |
43 | 01 10 01 D1 00 03 06 00 01 00 FE 00 41 2B 10 | 01 10 01 D1 00 03 D1 CD | 短地址43亮度0.7s调到254,色温调到6500K |
44 | 01 10 01 D9 00 03 06 00 01 00 FE 00 41 AA FA | 01 10 01 D9 00 03 50 0F | 短地址44亮度0.7s调到254,色温调到6500K |
45 | 01 10 01 E1 00 03 06 00 01 00 FE 00 41 2B EF | 01 10 01 E1 00 03 D1 C2 | 短地址45亮度0.7s调到254,色温调到6500K |
46 | 01 10 01 E9 00 03 06 00 01 00 FE 00 41 AA 05 | 01 10 01 E9 00 03 50 00 | 短地址46亮度0.7s调到254,色温调到6500K |
47 | 01 10 01 F1 00 03 06 00 01 00 FE 00 41 2A 7A | 01 10 01 F1 00 03 D0 07 | 短地址47亮度0.7s调到254,色温调到6500K |
48 | 01 10 01 F9 00 03 06 00 01 00 FE 00 41 AB 90 | 01 10 01 F9 00 03 51 C5 | 短地址48亮度0.7s调到254,色温调到6500K |
49 | 01 10 02 01 00 03 06 00 01 00 FE 00 41 20 FD | 01 10 02 01 00 03 D0 70 | 短地址49亮度0.7s调到254,色温调到6500K |
50 | 01 10 02 09 00 03 06 00 01 00 FE 00 41 A1 17 | 01 10 02 09 00 03 51 B2 | 短地址50亮度0.7s调到254,色温调到6500K |
51 | 01 10 02 11 00 03 06 00 01 00 FE 00 41 21 68 | 01 10 02 11 00 03 D1 B5 | 短地址51亮度0.7s调到254,色温调到6500K |
52 | 01 10 02 19 00 03 06 00 01 00 FE 00 41 A0 82 | 01 10 02 19 00 03 50 77 | 短地址52亮度0.7s调到254,色温调到6500K |
53 | 01 10 02 21 00 03 06 00 01 00 FE 00 41 21 97 | 01 10 02 21 00 03 D1 BA | 短地址53亮度0.7s调到254,色温调到6500K |
54 | 01 10 02 29 00 03 06 00 01 00 FE 00 41 A0 7D | 01 10 02 29 00 03 50 78 | 短地址54亮度0.7s调到254,色温调到6500K |
55 | 01 10 02 31 00 03 06 00 01 00 FE 00 41 20 02 | 01 10 02 31 00 03 D0 7F | 短地址55亮度0.7s调到254,色温调到6500K |
56 | 01 10 02 39 00 03 06 00 01 00 FE 00 41 A1 E8 | 01 10 02 39 00 03 51 BD | 短地址56亮度0.7s调到254,色温调到6500K |
57 | 01 10 02 41 00 03 06 00 01 00 FE 00 41 22 29 | 01 10 02 41 00 03 D1 A4 | 短地址57亮度0.7s调到254,色温调到6500K |
58 | 01 10 02 49 00 03 06 00 01 00 FE 00 41 A3 C3 | 01 10 02 49 00 03 50 66 | 短地址58亮度0.7s调到254,色温调到6500K |
59 | 01 10 02 51 00 03 06 00 01 00 FE 00 41 23 BC | 01 10 02 51 00 03 D0 61 | 短地址59亮度0.7s调到254,色温调到6500K |
60 | 01 10 02 59 00 03 06 00 01 00 FE 00 41 A2 56 | 01 10 02 59 00 03 51 A3 | 短地址60亮度0.7s调到254,色温调到6500K |
61 | 01 10 02 61 00 03 06 00 01 00 FE 00 41 23 43 | 01 10 02 61 00 03 D0 6E | 短地址61亮度0.7s调到254,色温调到6500K |
62 | 01 10 02 69 00 03 06 00 01 00 FE 00 41 A2 A9 | 01 10 02 69 00 03 51 AC | 短地址62亮度0.7s调到254,色温调到6500K |
63 | 01 10 02 71 00 03 06 00 01 00 FE 00 41 22 D6 | 01 10 02 71 00 03 D1 AB | 短地址63亮度0.7s调到254,色温调到6500K |
64 | 01 10 02 79 00 03 06 00 01 00 FE 00 41 A3 3C | 01 10 02 79 00 03 50 69 | 短地址64亮度0.7s调到254,色温调到6500K |
5.2写短地址色温寄存器指令(06H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 06 00 83 00 41 B8 12 | 01 06 00 83 00 41 B8 12 | 短地址1色温调到6500K |
2 | 01 06 00 8B 00 41 39 D0 | 01 06 00 8B 00 41 39 D0 | 短地址2色温调到6500K |
3 | 01 06 00 93 00 41 B9 D7 | 01 06 00 93 00 41 B9 D7 | 短地址3色温调到6500K |
4 | 01 06 00 9B 00 41 38 15 | 01 06 00 9B 00 41 38 15 | 短地址4色温调到6500K |
5 | 01 06 00 A3 00 41 B9 D8 | 01 06 00 A3 00 41 B9 D8 | 短地址5色温调到6500K |
6 | 01 06 00 AB 00 41 38 1A | 01 06 00 AB 00 41 38 1A | 短地址6色温调到6500K |
7 | 01 06 00 B3 00 41 B8 1D | 01 06 00 B3 00 41 B8 1D | 短地址7色温调到6500K |
8 | 01 06 00 BB 00 41 39 DF | 01 06 00 BB 00 41 39 DF | 短地址8色温调到6500K |
9 | 01 06 00 C3 00 41 B9 C6 | 01 06 00 C3 00 41 B9 C6 | 短地址9色温调到6500K |
10 | 01 06 00 CB 00 41 38 04 | 01 06 00 CB 00 41 38 04 | 短地址10色温调到6500K |
11 | 01 06 00 D3 00 41 B8 03 | 01 06 00 D3 00 41 B8 03 | 短地址11色温调到6500K |
12 | 01 06 00 DB 00 41 39 C1 | 01 06 00 DB 00 41 39 C1 | 短地址12色温调到6500K |
13 | 01 06 00 E3 00 41 B8 0C | 01 06 00 E3 00 41 B8 0C | 短地址13色温调到6500K |
14 | 01 06 00 EB 00 41 39 CE | 01 06 00 EB 00 41 39 CE | 短地址14色温调到6500K |
15 | 01 06 00 F3 00 41 B9 C9 | 01 06 00 F3 00 41 B9 C9 | 短地址15色温调到6500K |
16 | 01 06 00 FB 00 41 38 0B | 01 06 00 FB 00 41 38 0B | 短地址16色温调到6500K |
17 | 01 06 01 03 00 41 B8 06 | 01 06 01 03 00 41 B8 06 | 短地址17色温调到6500K |
18 | 01 06 01 0B 00 41 39 C4 | 01 06 01 0B 00 41 39 C4 | 短地址18色温调到6500K |
19 | 01 06 01 13 00 41 B9 C3 | 01 06 01 13 00 41 B9 C3 | 短地址19色温调到6500K |
20 | 01 06 01 1B 00 41 38 01 | 01 06 01 1B 00 41 38 01 | 短地址20色温调到6500K |
21 | 01 06 01 23 00 41 B9 CC | 01 06 01 23 00 41 B9 CC | 短地址21色温调到6500K |
22 | 01 06 01 2B 00 41 38 0E | 01 06 01 2B 00 41 38 0E | 短地址22色温调到6500K |
23 | 01 06 01 33 00 41 B8 09 | 01 06 01 33 00 41 B8 09 | 短地址23色温调到6500K |
24 | 01 06 01 3B 00 41 39 CB | 01 06 01 3B 00 41 39 CB | 短地址24色温调到6500K |
25 | 01 06 01 43 00 41 B9 D2 | 01 06 01 43 00 41 B9 D2 | 短地址25色温调到6500K |
26 | 01 06 01 4B 00 41 38 10 | 01 06 01 4B 00 41 38 10 | 短地址26色温调到6500K |
27 | 01 06 01 53 00 41 B8 17 | 01 06 01 53 00 41 B8 17 | 短地址27色温调到6500K |
28 | 01 06 01 5B 00 41 39 D5 | 01 06 01 5B 00 41 39 D5 | 短地址28色温调到6500K |
29 | 01 06 01 63 00 41 B8 18 | 01 06 01 63 00 41 B8 18 | 短地址29色温调到6500K |
30 | 01 06 01 6B 00 41 39 DA | 01 06 01 6B 00 41 39 DA | 短地址30色温调到6500K |
31 | 01 06 01 73 00 41 B9 DD | 01 06 01 73 00 41 B9 DD | 短地址31色温调到6500K |
32 | 01 06 01 7B 00 41 38 1F | 01 06 01 7B 00 41 38 1F | 短地址32色温调到6500K |
33 | 01 06 01 83 00 41 B9 EE | 01 06 01 83 00 41 B9 EE | 短地址33色温调到6500K |
34 | 01 06 01 8B 00 41 38 2C | 01 06 01 8B 00 41 38 2C | 短地址34色温调到6500K |
35 | 01 06 01 93 00 41 B8 2B | 01 06 01 93 00 41 B8 2B | 短地址35色温调到6500K |
36 | 01 06 01 9B 00 41 39 E9 | 01 06 01 9B 00 41 39 E9 | 短地址36色温调到6500K |
37 | 01 06 01 A3 00 41 B8 24 | 01 06 01 A3 00 41 B8 24 | 短地址37色温调到6500K |
38 | 01 06 01 AB 00 41 39 E6 | 01 06 01 AB 00 41 39 E6 | 短地址38色温调到6500K |
39 | 01 06 01 B3 00 41 B9 E1 | 01 06 01 B3 00 41 B9 E1 | 短地址39色温调到6500K |
40 | 01 06 01 BB 00 41 38 23 | 01 06 01 BB 00 41 38 23 | 短地址40色温调到6500K |
41 | 01 06 01 C3 00 41 B8 3A | 01 06 01 C3 00 41 B8 3A | 短地址41色温调到6500K |
42 | 01 06 01 CB 00 41 39 F8 | 01 06 01 CB 00 41 39 F8 | 短地址42色温调到6500K |
43 | 01 06 01 D3 00 41 B9 FF | 01 06 01 D3 00 41 B9 FF | 短地址43色温调到6500K |
44 | 01 06 01 DB 00 41 38 3D | 01 06 01 DB 00 41 38 3D | 短地址44色温调到6500K |
45 | 01 06 01 E3 00 41 B9 F0 | 01 06 01 E3 00 41 B9 F0 | 短地址45色温调到6500K |
46 | 01 06 01 EB 00 41 38 32 | 01 06 01 EB 00 41 38 32 | 短地址46色温调到6500K |
47 | 01 06 01 F3 00 41 B8 35 | 01 06 01 F3 00 41 B8 35 | 短地址47色温调到6500K |
48 | 01 06 01 FB 00 41 39 F7 | 01 06 01 FB 00 41 39 F7 | 短地址48色温调到6500K |
49 | 01 06 02 03 00 41 B8 42 | 01 06 02 03 00 41 B8 42 | 短地址49色温调到6500K |
50 | 01 06 02 0B 00 41 39 80 | 01 06 02 0B 00 41 39 80 | 短地址50色温调到6500K |
51 | 01 06 02 13 00 41 B9 87 | 01 06 02 13 00 41 B9 87 | 短地址51色温调到6500K |
52 | 01 06 02 1B 00 41 38 45 | 01 06 02 1B 00 41 38 45 | 短地址52色温调到6500K |
53 | 01 06 02 23 00 41 B9 88 | 01 06 02 23 00 41 B9 88 | 短地址53色温调到6500K |
54 | 01 06 02 2B 00 41 38 4A | 01 06 02 2B 00 41 38 4A | 短地址54色温调到6500K |
55 | 01 06 02 33 00 41 B8 4D | 01 06 02 33 00 41 B8 4D | 短地址55色温调到6500K |
56 | 01 06 02 3B 00 41 39 8F | 01 06 02 3B 00 41 39 8F | 短地址56色温调到6500K |
57 | 01 06 02 43 00 41 B9 96 | 01 06 02 43 00 41 B9 96 | 短地址57色温调到6500K |
58 | 01 06 02 4B 00 41 38 54 | 01 06 02 4B 00 41 38 54 | 短地址58色温调到6500K |
59 | 01 06 02 53 00 41 B8 53 | 01 06 02 53 00 41 B8 53 | 短地址59色温调到6500K |
60 | 01 06 02 5B 00 41 39 91 | 01 06 02 5B 00 41 39 91 | 短地址60色温调到6500K |
61 | 01 06 02 63 00 41 B8 5C | 01 06 02 63 00 41 B8 5C | 短地址61色温调到6500K |
62 | 01 06 02 6B 00 41 39 9E | 01 06 02 6B 00 41 39 9E | 短地址62色温调到6500K |
63 | 01 06 02 73 00 41 B9 99 | 01 06 02 73 00 41 B9 99 | 短地址63色温调到6500K |
64 | 01 06 02 7B 00 41 38 5B | 01 06 02 7B 00 41 38 5B | 短地址64色温调到6500K |
5.3 读短地址亮度色温寄存器状态(03H功能码)
序号 | 指令 | 反馈状态 | 注释 |
1 | 01 03 00 82 00 02 64 23 | 01 03 04 00 FE 00 41 5B F3 | 短地址1亮度254,色温6500K |
2 | 01 03 00 8A 00 02 E5 E1 | 01 03 04 00 FE 00 41 5B F3 | 短地址2亮度254,色温6500K |
3 | 01 03 00 92 00 02 65 E6 | 01 03 04 00 FE 00 41 5B F3 | 短地址3亮度254,色温6500K |
4 | 01 03 00 9A 00 02 E4 24 | 01 03 04 00 FE 00 41 5B F3 | 短地址4亮度254,色温6500K |
5 | 01 03 00 A2 00 02 65 E9 | 01 03 04 00 FE 00 41 5B F3 | 短地址5亮度254,色温6500K |
6 | 01 03 00 AA 00 02 E4 2B | 01 03 04 00 FE 00 41 5B F3 | 短地址6亮度254,色温6500K |
7 | 01 03 00 B2 00 02 64 2C | 01 03 04 00 FE 00 41 5B F3 | 短地址7亮度254,色温6500K |
8 | 01 03 00 BA 00 02 E5 EE | 01 03 04 00 FE 00 41 5B F3 | 短地址8亮度254,色温6500K |
9 | 01 03 00 C2 00 02 65 F7 | 01 03 04 00 FE 00 41 5B F3 | 短地址9亮度254,色温6500K |
10 | 01 03 00 CA 00 02 E4 35 | 01 03 04 00 FE 00 41 5B F3 | 短地址10亮度254,色温6500K |
11 | 01 03 00 D2 00 02 64 32 | 01 03 04 00 FE 00 41 5B F3 | 短地址11亮度254,色温6500K |
12 | 01 03 00 DA 00 02 E5 F0 | 01 03 04 00 FE 00 41 5B F3 | 短地址12亮度254,色温6500K |
13 | 01 03 00 E2 00 02 64 3D | 01 03 04 00 FE 00 41 5B F3 | 短地址13亮度254,色温6500K |
14 | 01 03 00 EA 00 02 E5 FF | 01 03 04 00 FE 00 41 5B F3 | 短地址14亮度254,色温6500K |
15 | 01 03 00 F2 00 02 65 F8 | 01 03 04 00 FE 00 41 5B F3 | 短地址15亮度254,色温6500K |
16 | 01 03 00 FA 00 02 E4 3A | 01 03 04 00 FE 00 41 5B F3 | 短地址16亮度254,色温6500K |
17 | 01 03 01 02 00 02 64 37 | 01 03 04 00 FE 00 41 5B F3 | 短地址17亮度254,色温6500K |
18 | 01 03 01 0A 00 02 E5 F5 | 01 03 04 00 FE 00 41 5B F3 | 短地址18亮度254,色温6500K |
19 | 01 03 01 12 00 02 65 F2 | 01 03 04 00 FE 00 41 5B F3 | 短地址19亮度254,色温6500K |
20 | 01 03 01 1A 00 02 E4 30 | 01 03 04 00 FE 00 41 5B F3 | 短地址20亮度254,色温6500K |
21 | 01 03 01 22 00 02 65 FD | 01 03 04 00 FE 00 41 5B F3 | 短地址21亮度254,色温6500K |
22 | 01 03 01 2A 00 02 E4 3F | 01 03 04 00 FE 00 41 5B F3 | 短地址22亮度254,色温6500K |
23 | 01 03 01 32 00 02 64 38 | 01 03 04 00 FE 00 41 5B F3 | 短地址23亮度254,色温6500K |
24 | 01 03 01 3A 00 02 E5 FA | 01 03 04 00 FE 00 41 5B F3 | 短地址24亮度254,色温6500K |
25 | 01 03 01 42 00 02 65 E3 | 01 03 04 00 FE 00 41 5B F3 | 短地址25亮度254,色温6500K |
26 | 01 03 01 4A 00 02 E4 21 | 01 03 04 00 FE 00 41 5B F3 | 短地址26亮度254,色温6500K |
27 | 01 03 01 52 00 02 64 26 | 01 03 04 00 FE 00 41 5B F3 | 短地址27亮度254,色温6500K |
28 | 01 03 01 5A 00 02 E5 E4 | 01 03 04 00 FE 00 41 5B F3 | 短地址28亮度254,色温6500K |
29 | 01 03 01 62 00 02 64 29 | 01 03 04 00 FE 00 41 5B F3 | 短地址29亮度254,色温6500K |
30 | 01 03 01 6A 00 02 E5 EB | 01 03 04 00 FE 00 41 5B F3 | 短地址30亮度254,色温6500K |
31 | 01 03 01 72 00 02 65 EC | 01 03 04 00 FE 00 41 5B F3 | 短地址31亮度254,色温6500K |
32 | 01 03 01 7A 00 02 E4 2E | 01 03 04 00 FE 00 41 5B F3 | 短地址32亮度254,色温6500K |
33 | 01 03 01 82 00 02 65 DF | 01 03 04 00 FE 00 41 5B F3 | 短地址33亮度254,色温6500K |
34 | 01 03 01 8A 00 02 E4 1D | 01 03 04 00 FE 00 41 5B F3 | 短地址34亮度254,色温6500K |
35 | 01 03 01 92 00 02 64 1A | 01 03 04 00 FE 00 41 5B F3 | 短地址35亮度254,色温6500K |
36 | 01 03 01 9A 00 02 E5 D8 | 01 03 04 00 FE 00 41 5B F3 | 短地址36亮度254,色温6500K |
37 | 01 03 01 A2 00 02 64 15 | 01 03 04 00 FE 00 41 5B F3 | 短地址37亮度254,色温6500K |
38 | 01 03 01 AA 00 02 E5 D7 | 01 03 04 00 FE 00 41 5B F3 | 短地址38亮度254,色温6500K |
39 | 01 03 01 B2 00 02 65 D0 | 01 03 04 00 FE 00 41 5B F3 | 短地址39亮度254,色温6500K |
40 | 01 03 01 BA 00 02 E4 12 | 01 03 04 00 FE 00 41 5B F3 | 短地址40亮度254,色温6500K |
41 | 01 03 01 C2 00 02 64 0B | 01 03 04 00 FE 00 41 5B F3 | 短地址41亮度254,色温6500K |
42 | 01 03 01 CA 00 02 E5 C9 | 01 03 04 00 FE 00 41 5B F3 | 短地址42亮度254,色温6500K |
43 | 01 03 01 D2 00 02 65 CE | 01 03 04 00 FE 00 41 5B F3 | 短地址43亮度254,色温6500K |
44 | 01 03 01 DA 00 02 E4 0C | 01 03 04 00 FE 00 41 5B F3 | 短地址44亮度254,色温6500K |
45 | 01 03 01 E2 00 02 65 C1 | 01 03 04 00 FE 00 41 5B F3 | 短地址45亮度254,色温6500K |
46 | 01 03 01 EA 00 02 E4 03 | 01 03 04 00 FE 00 41 5B F3 | 短地址46亮度254,色温6500K |
47 | 01 03 01 F2 00 02 64 04 | 01 03 04 00 FE 00 41 5B F3 | 短地址47亮度254,色温6500K |
48 | 01 03 01 FA 00 02 E5 C6 | 01 03 04 00 FE 00 41 5B F3 | 短地址48亮度254,色温6500K |
49 | 01 03 02 02 00 02 64 73 | 01 03 04 00 FE 00 41 5B F3 | 短地址49亮度254,色温6500K |
50 | 01 03 02 0A 00 02 E5 B1 | 01 03 04 00 FE 00 41 5B F3 | 短地址50亮度254,色温6500K |
51 | 01 03 02 12 00 02 65 B6 | 01 03 04 00 FE 00 41 5B F3 | 短地址51亮度254,色温6500K |
52 | 01 03 02 1A 00 02 E4 74 | 01 03 04 00 FE 00 41 5B F3 | 短地址52亮度254,色温6500K |
53 | 01 03 02 22 00 02 65 B9 | 01 03 04 00 FE 00 41 5B F3 | 短地址53亮度254,色温6500K |
54 | 01 03 02 2A 00 02 E4 7B | 01 03 04 00 FE 00 41 5B F3 | 短地址54亮度254,色温6500K |
55 | 01 03 02 32 00 02 64 7C | 01 03 04 00 FE 00 41 5B F3 | 短地址55亮度254,色温6500K |
56 | 01 03 02 3A 00 02 E5 BE | 01 03 04 00 FE 00 41 5B F3 | 短地址56亮度254,色温6500K |
57 | 01 03 02 42 00 02 65 A7 | 01 03 04 00 FE 00 41 5B F3 | 短地址57亮度254,色温6500K |
58 | 01 03 02 4A 00 02 E4 65 | 01 03 04 00 FE 00 41 5B F3 | 短地址58亮度254,色温6500K |
59 | 01 03 02 52 00 02 64 62 | 01 03 04 00 FE 00 41 5B F3 | 短地址59亮度254,色温6500K |
60 | 01 03 02 5A 00 02 E5 A0 | 01 03 04 00 FE 00 41 5B F3 | 短地址60亮度254,色温6500K |
61 | 01 03 02 62 00 02 64 6D | 01 03 04 00 FE 00 41 5B F3 | 短地址61亮度254,色温6500K |
62 | 01 03 02 6A 00 02 E5 AF | 01 03 04 00 FE 00 41 5B F3 | 短地址62亮度254,色温6500K |
63 | 01 03 02 72 00 02 65 A8 | 01 03 04 00 FE 00 41 5B F3 | 短地址63亮度254,色温6500K |
64 | 01 03 02 7A 00 02 E4 6A | 01 03 04 00 FE 00 41 5B F3 | 短地址64亮度254,色温6500K |
在线状态寄存器地址表
DALI的在线状态同步功能主要通过以下两种方式实现:
(1)即时状态同步
在搜索或配置DALI驱动时,系统会立即进行一次在线状态同步。这一过程中,DALI网关会发送状态查询命令到指定的DALI设备(即驱动),并将接收到的设备在线状态同步至相应的寄存器地址。这种方式确保了当设备被添加或配置时,其在线状态能够被即时更新和记录。
(2)周期性状态扫描
系统还会以每10分钟为一个周期,自动扫描64个短地址范围内的DALI设备的在线状态。在这一周期内,DALI网关会依次向这些地址发送状态查询命令,并收集每个设备的回复。随后,网关会将收集到的在线状态信息同步至相应的寄存器地址。这种方式确保了系统能够定期监控和更新所有DALI设备的在线状态,从而维护一个准确的在线状态表。
在线状态表的维护
值得注意的是,DALI协议本身并没有定义特定的状态码来表示设备的在线状态。相反,这一功能是由DALI网关自身来实现的。网关会维护一张在线状态表,用于记录和管理每个DALI设备的在线状态。这张表会根据即时状态同步和周期性状态扫描的结果进行更新,以确保其准确性和实时性
寄存器地址:0281H (在线状态1-16) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动16状态 | 驱动15状态 | 驱动14状态 | 驱动13状态 | 驱动12状态 | 驱动11状态 | 驱动10状态 | 驱动9状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动8状态 | 驱动7状态 | 驱动6状态 | 驱动5状态 | 驱动4状态 | 驱动3状态 | 驱动2状态 | 驱动1状态 |
寄存器地址:0282H (在线状态17-32) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动32状态 | 驱动31状态 | 驱动30状态 | 驱动29状态 | 驱动28状态 | 驱动27状态 | 驱动26状态 | 驱动25状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动24状态 | 驱动23状态 | 驱动22状态 | 驱动21状态 | 驱动20状态 | 驱动19状态 | 驱动18状态 | 驱动17状态 |
寄存器地址:0283H (在线状态33-48) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动48状态 | 驱动47状态 | 驱动46状态 | 驱动45状态 | 驱动44状态 | 驱动43状态 | 驱动42状态 | 驱动41状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动40状态 | 驱动39状态 | 驱动38状态 | 驱动37状态 | 驱动36状态 | 驱动35状态 | 驱动34状态 | 驱动33状态 |
寄存器地址:0284H (在线状态49-64) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动64状态 | 驱动63状态 | 驱动62状态 | 驱动61状态 | 驱动60状态 | 驱动59状态 | 驱动58状态 | 驱动57状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动56状态 | 驱动55状态 | 驱动54状态 | 驱动53状态 | 驱动52状态 | 驱动51状态 | 驱动50状态 | 驱动49状态 |
0 为离线,1 为在线 |
读在线状态寄存器状态(功能码03H)
功能 | 指令 | 反馈状态 | 注释 |
驱动1-64的在线状态 | 01 03 02 81 00 04 15 99 | 01 03 08 00 00 00 00 00 00 00 00 95 D7 | \ |
故障状态寄存器地址表
描述:DALI协议中并没有一个特定的码直接代表灯具故障状态,但协议支持查询灯具状态的功能,包括可能的故障情况。
DALI协议是一种数字化的可寻址照明控制协议,它允许对照明设备进行配置和状态查询。通过DALI协议,系统可以发送命令来读取灯具或驱动器的状态信息,这些状态信息可能包括灯具的当前亮度、色温、功率水平等,同时也可能包括灯具是否处于故障状态。然而,DALI协议本身并没有定义一个专门的码来直接表示灯具故障。相反,它提供了一种机制,使得系统可以通过发送状态查询命令并接收响应来判断灯具的状态。如果灯具没有按预期响应命令,或者响应的数据表明其工作状态异常(例如,输出光照远低于设定值,或者驱动器报告内部错误等),则系统可以判断灯具可能存在故障。
因此,在DALI系统中判断灯具故障状态通常是通过综合分析灯具的响应数据和其他相关信息来实现的,而不是依赖于一个特定的故障码。
寄存器地址:0285H (故障状态1-16) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动16状态 | 驱动15状态 | 驱动14状态 | 驱动13状态 | 驱动12状态 | 驱动11状态 | 驱动10状态 | 驱动9状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动8状态 | 驱动7状态 | 驱动6状态 | 驱动5状态 | 驱动4状态 | 驱动3状态 | 驱动2状态 | 驱动1状态 |
寄存器地址:0286H (故障状态17-32) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动32状态 | 驱动31状态 | 驱动30状态 | 驱动29状态 | 驱动28状态 | 驱动27状态 | 驱动26状态 | 驱动25状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动24状态 | 驱动23状态 | 驱动22状态 | 驱动21状态 | 驱动20状态 | 驱动19状态 | 驱动18状态 | 驱动17状态 |
寄存器地址:0287H (故障状态33-48) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动48状态 | 驱动47状态 | 驱动46状态 | 驱动45状态 | 驱动44状态 | 驱动43状态 | 驱动42状态 | 驱动41状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动40状态 | 驱动39状态 | 驱动38状态 | 驱动37状态 | 驱动36状态 | 驱动35状态 | 驱动34状态 | 驱动33状态 |
寄存器地址:0288H (故障状态49-64) | |||||||
Bit15 | Bit14 | Bit13 | Bit12 | Bit11 | Bit10 | Bit9 | Bit8 |
驱动64状态 | 驱动63状态 | 驱动62状态 | 驱动61状态 | 驱动60状态 | 驱动59状态 | 驱动58状态 | 驱动57状态 |
Bit7 | Bit6 | Bit5 | Bit4 | Bit3 | Bit2 | Bit1 | Bit0 |
驱动56状态 | 驱动55状态 | 驱动54状态 | 驱动53状态 | 驱动52状态 | 驱动51状态 | 驱动50状态 | 驱动49状态 |
0 为正常,1 为故障 |
读故障状态寄存器状态(功能码03H)
功能 | 指令 | 反馈状态 | 注释 |
驱动1-64的故障状态 | 01 03 02 85 00 04 54 58 | 01 03 08 00 00 00 00 00 00 00 00 95 D7 | \ |
8.场景调用寄存器地址表
注:数据高位为FF时不下发渐变时间,只调用场景。
场景号 | 场景寄存器 | 数据高位(渐变时间),详细说明见调光渐变时间定义 | 数据低位(场景号) |
1 | 028AH | 00H (立即) | 01H |
2 | 028AH | 01H (0.7s) | 02H |
3 | 028AH | 02H (1s) | 03H |
4 | 028AH | 03H (1.4s) | 04H |
5 | 028AH | 04H (2s) | 05H |
6 | 028AH | 05H (2.8s) | 06H |
7 | 028AH | 06H (4s) | 07H |
8 | 028AH | 07H (5.7s) | 08H |
9 | 028AH | 08H (8s) | 09H |
10 | 028AH | 09H (11.3s) | 0AH |
11 | 028AH | 0AH (16s) | 0BH |
12 | 028AH | 0BH (22.6s) | 0CH |
13 | 028AH | 0CH (32s) | 0DH |
14 | 028AH | 0DH (45.3) | 0EH |
15 | 028AH | 0EH (64s) | 0FH |
16 | 028AH | 0FH (90.5s) | 10H |
8.1写场景调用(06H功能码)
序号 | 指令 | 应答 | 注释 |
1 | 01 06 02 8A 00 01 68 58 | 01 06 02 8A 00 01 68 58 | 调用场景1渐变时间立即 |
2 | 01 06 02 8A 01 02 29 C9 | 01 06 02 8A 01 02 29 C9 | 调用场景2渐变时间0.7s |
3 | 01 06 02 8A 02 03 E8 F9 | 01 06 02 8A 02 03 E8 F9 | 调用场景3渐变时间1s |
4 | 01 06 02 8A 03 04 A8 AB | 01 06 02 8A 03 04 A8 AB | 调用场景4渐变时间1.4s |
5 | 01 06 02 8A 04 05 6B 5B | 01 06 02 8A 04 05 6B 5B | 调用场景5渐变时间2s |
6 | 01 06 02 8A 05 06 2A CA | 01 06 02 8A 05 06 2A CA | 调用场景6渐变时间2.8s |
7 | 01 06 02 8A 06 07 EB FA | 01 06 02 8A 06 07 EB FA | 调用场景7渐变时间4s |
8 | 01 06 02 8A 07 08 AA 6E | 01 06 02 8A 07 08 AA 6E | 调用场景8渐变时间5.7s |
9 | 01 06 02 8A 08 09 6E 5E | 01 06 02 8A 08 09 6E 5E | 调用场景9渐变时间8s |
10 | 01 06 02 8A 09 0A 2F CF | 01 06 02 8A 09 0A 2F CF | 调用场景10渐变时间11.3s |
11 | 01 06 02 8A 0A 0B EE FF | 01 06 02 8A 0A 0B EE FF | 调用场景11渐变时间16s |
12 | 01 06 02 8A 0B 0C AE AD | 01 06 02 8A 0B 0C AE AD | 调用场景12渐变时间22.6s |
13 | 01 06 02 8A 0C 0D 6D 5D | 01 06 02 8A 0C 0D 6D 5D | 调用场景13渐变时间32s |
14 | 01 06 02 8A 0D 0E 2C CC | 01 06 02 8A 0D 0E 2C CC | 调用场景14渐变时间45.3 |
15 | 01 06 02 8A 0E 0F ED FC | 01 06 02 8A 0E 0F ED FC | 调用场景15渐变时间64s |
16 | 01 06 02 8A 0F 10 AD A4 | 01 06 02 8A 0F 10 AD A4 | 调用场景16渐变时间90.5s |
注:调用场景时,渐变时间下发时,会把当前场景下的短地址的渐变时间改变。渐变时间是存储在驱动里面的。如果渐变时间为FF(数据高位),调用场景则不下发渐变时间,只触发场景。
产品购买:https://item.taobao.com/item.htm?ft=t&id=844733977694
