红外空调控制模块说明书

产品简介

本产品是一款红外空调控制模块，能够在多种控制方式下实现对红外空调的控制，包括WIFI网络、RS485总线以及苹果家庭控制等。它适用于各种智能系统，如总线智能系统和网络智能系统，特别适合苹果用户。广泛应用于家庭、办公楼、酒店、医院、学校、车站、博物馆、会展中心、工厂、农业等场所，满足不同用户的红外空调智能控制需求。

产品特点

• 大功率红外发射：3W大功率红外发射，遥控距离可达3-15米。
• 苹果HomeKit直连：支持Siri控制，方便快捷。
• 总线控制：可直接连接到智能系统中。
• Modbus协议支持：兼容中央空调网关协议，便于集成。
• Wifi直连平台：实现对红外空调的批量管理。
• APP控制：无需修改APP，即可直接添加使用。
• 统一协议控制：一套协议即可控制所有红外空调。
• 外观设计：全磨砂红外透光外壳，美观大方。
• 广泛适配：支持95%的红外空调，包括大金、东芝、日立、三菱等品牌。
• TYPE-C接口：通用接口，通电即可使用。
• 网页控制：通过网页即可控制空调。
• 分组群控：支持简单协议地址通配符功能，实现分组控制。

产品参数

• 产品型号：HKTIR02-C
• 产品重量：50g
• 工作温度：-10℃-50℃
• 外观尺寸：直径82mm，高29mm
• 输入电压：DC 5-24V
• 通讯方式：网络通信（TCP客户端）、WIFI、RS485
• 总线波特率：9600 8N1
• Modbus协议支持：是

支持的空调品牌：

• 支持的空调品牌，如美的、格力、海尔、三星、松下等，以及更多品牌的支持信息。

WIFI配网方法

模块配网方法1：

1.通过RS485总线发送ASC编码指令：

• WiFi广播名（SSID）：HUAWEI
• WiFi密码：123456789

2.发送WiFi广播名（SSID）：

• 指令格式：
  HKTWFSSID:<字符数量>(16进制表示)<SSID>
• 示例： HKTWFSSID:06HUAWEI
  • 解释：
  • HKTWFSSID：指令头，表示要设置WiFi广播名。
  • 06：表示后面跟着的字符数量，06是16进制，表示6个字符（HUAWEI的长度）。
  • HUAWEI：实际的WiFi广播名。

3.模块回复：

• 回复格式：
  HKTWFSSID:<字符数量>(16进制表示)<SSID> head:HKTWFSSID realData:<SSID>
• 示例：
• HKTWFSSID:06HUAWEI
• head:HKTWFSSID
• realData:HUAWEI
  • 解释：
  • HKTWFSSID：指令头，表示回复的是WiFi广播名设置。
  • 06：表示后面跟着的字符数量，06是16进制，表示6个字符。
  • HUAWEI：实际的WiFi广播名。
  • head：表示指令头。
  • realData：表示实际的数据内容。

4.发送WiFi密码：

• 指令格式：
  HKTWFPSD:<字符数量>(16进制表示)<密码>
• 示例： HKTWFPSD:09123456789
  • 解释：
  • HKTWFPSD：指令头，表示要设置WiFi密码。
  • 09：表示后面跟着的字符数量，09是16进制，表示9个字符（123456789的长度）。
  • 123456789：实际的WiFi密码。

5.模块回复：

• 回复格式：
  HKTWFPSD:<字符数量>(16进制表示)<密码> head:HKTWFPSD realData:<密码>
• 示例：
• HKTWFPSD:09 123456789
• head:HKTWFPSD
• realData:123456789
  • 解释：
  • HKTWFPSD：指令头，表示回复的是WiFi密码设置。
  • 09：表示后面跟着的字符数量，09是16进制，表示9个字符。
  • 123456789：实际的WiFi密码。
  • head：表示指令头。
  • realData：表示实际的数据内容。

6.完成配置：

• 操作：重新通断电模块。
• 结果：WiFi连接成功后，模块会输出其IP地址。

模块配网方法2：

1、手机连入局域网WIFI，同时通过485串口助手，选择ASCII编码发送以下指令HKTREST:011，进入配网模式指示灯熄灭。

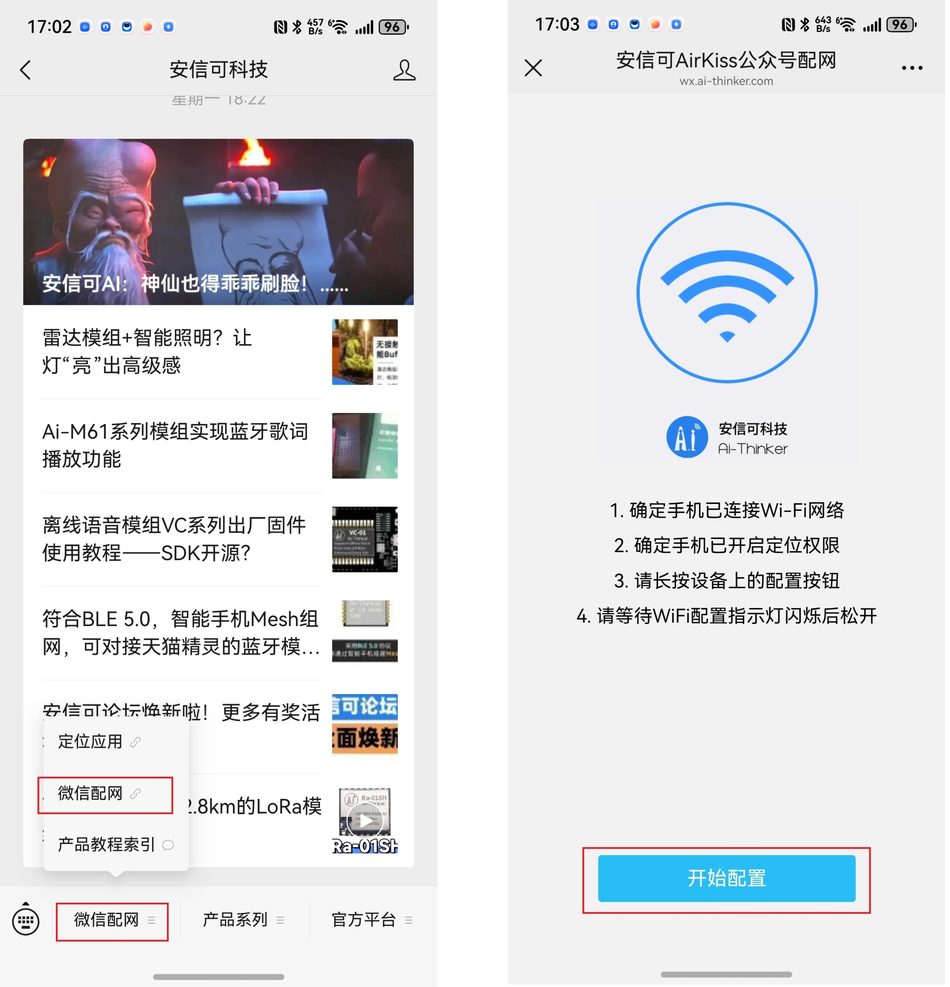

2、搜索关注公众号安信可科技，点击微信配网

3、输入当前WiFi的密码，提示配网成功，配置成功恢复到1s频率或者1s灭 5s亮
注:苹果手机可能会出现微信配网提示失败的情况，请使用安卓手机进行配网

指示灯含义

A、上电指示灯1s的频率闪，连接服务器成功，1s灭，5s亮
B、进入配网模式指示灯熄灭。配置成功恢复到1s频率或者1s灭 5s亮。
C、红外发射的时候闪烁。
D、红外学习识别的时候常亮，学习识别完毕熄灭。

WIFI联网控制：

确保电脑和模块在同一局域网：

• 操作：确保您的电脑和空调控制模块连接到同一个局域网内。
• 目的：确保电脑能够与模块进行通信。

连接USB转485设备：

• 操作：使用USB转485转换器连接电脑和模块。
• 设置：在串口调试助手中设置波特率为9600，数据位为8，校验位为None，停止位为1。
• 目的：确保电脑能够通过串口与模块通信。

发送配置指令：

• 配置IP地址：
  • 指令格式：
  HKTIP:<字符数量>(16进制表示)<IP地址>
  • 示例：
  HKTIP:0D192.168.1.200
  • 解释：
  • HKTIP：指令头，表示要设置IP地址。
  • 0D：表示后面跟着的字符数量，0D是16进制，表示13个字符（192.168.1.200的长度）。
  • 192.168.1.200：实际的IP地址。
• 配置端口号：
  • 指令格式：
  HKTPORT:<字符数量>(16进制表示)<端口号>
  • 示例：
  HKTPORT:044198
  • 解释：
  • HKTPORT：指令头，表示要设置端口号。
  • 04：表示后面跟着的字符数量，04是16进制，表示4个字符（4198的长度）。
  • 4198：实际的端口号。
• 配置注册包：
  • 指令格式：
    HKTREG:<字符数量>(16进制表示)<注册包>
  • 示例：
    HKTREG:0811223344
  • 解释：
  • HKTREG：指令头，表示要设置注册包。
  • 08：表示后面跟着的字符数量，08是16进制，表示8个字符（11223344的长度）。
  • 11223344：实际的注册包内容。

完成配置：

• 操作：发送上述指令后，模块会连接到指定的IP地址和端口。
• 验证：可以通过串口调试助手查看模块的连接状态，确保连接成功。

空调匹配方法

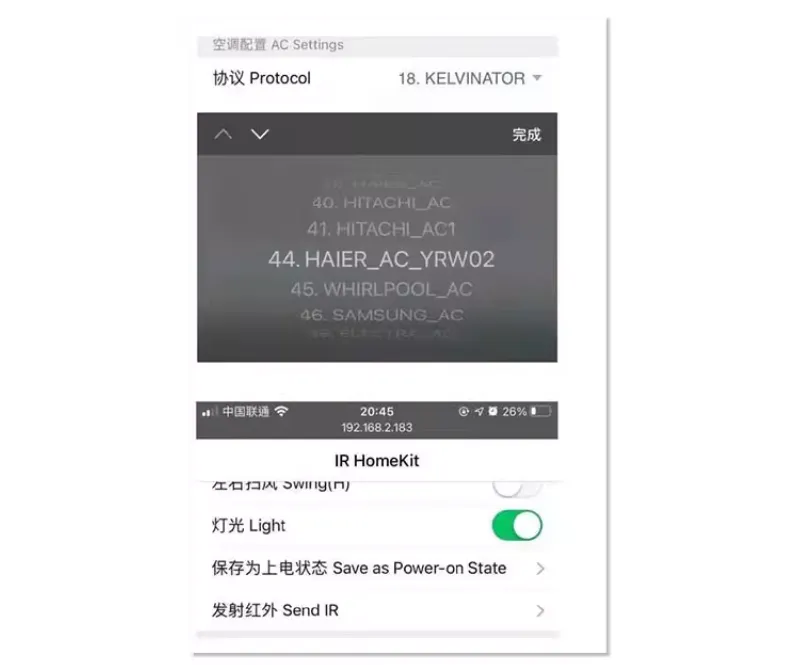

• 后台配置页面：
• 访问页面：模块配网成功后，路由器会分配一个IP地址，打开该IP地址对应的网址（确保电脑与模块处于同一网络下），进入后台配置页面。
• 设置空调型号：
  • 选择协议：在“协议”中选择家中空调的品牌（部分品牌可能有多种遥控码，如不成功可尝试其他协议）。
  • 发送红外：点击“发送红外”，查看是否可以控制空调。
  • 协议识别：如无法控制，可进入“协议识别”页面，按照提示进行操作，让模块自动识别空调协议。

• 空调型号协议参考：
• 提供了常见品牌的空调型号及其对应的协议，方便用户快速找到适配的协议。

5. 协议说明

• 控制协议格式：
• 发送指令：5字节地址+ BB 功能码+开关+模式+温度+风速+摆风+0F 结尾。

协议示例

1. 控制协议示例

示例：

1A 23 80 55 11 BB 01 02 18 02 00 0F

分解说明：

2. 查询协议示例

发送查询指令：

5字节地址 + 86 86 86 + 0F

示例：

1A 23 80 55 11 86 86 86 0F

分解说明：

查询反馈示例：

1A 23 80 55 11 CC 01 02 18 02 00 0F

分解说明：

恢复初始配置：

• 发送指令：HKTREST:011 （ASCII码发送），恢复模块的初始配置。

擦除存储区域：

• 发送指令：HKTERASE:011 （ASCII码发送），擦除模块的存储区域。

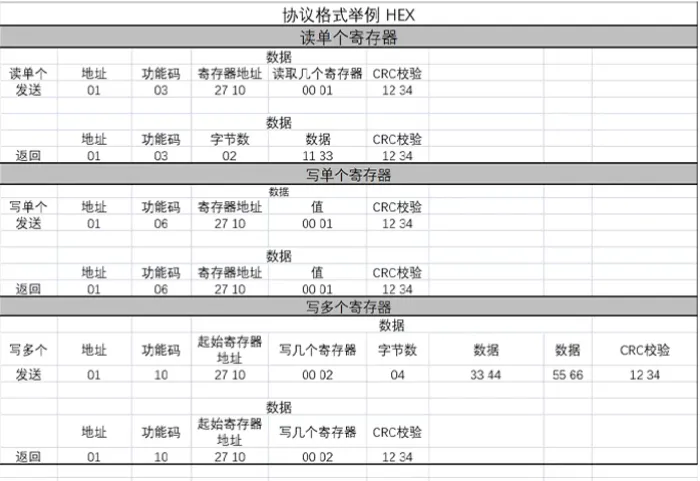

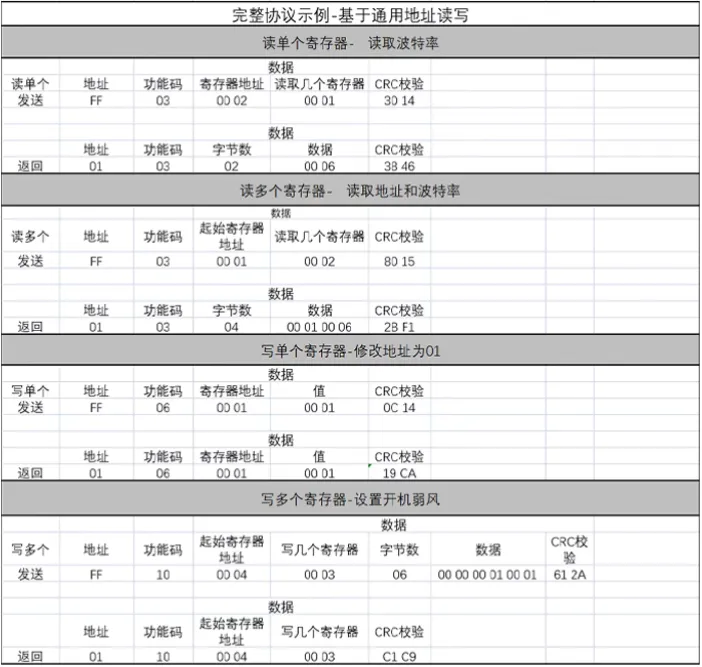

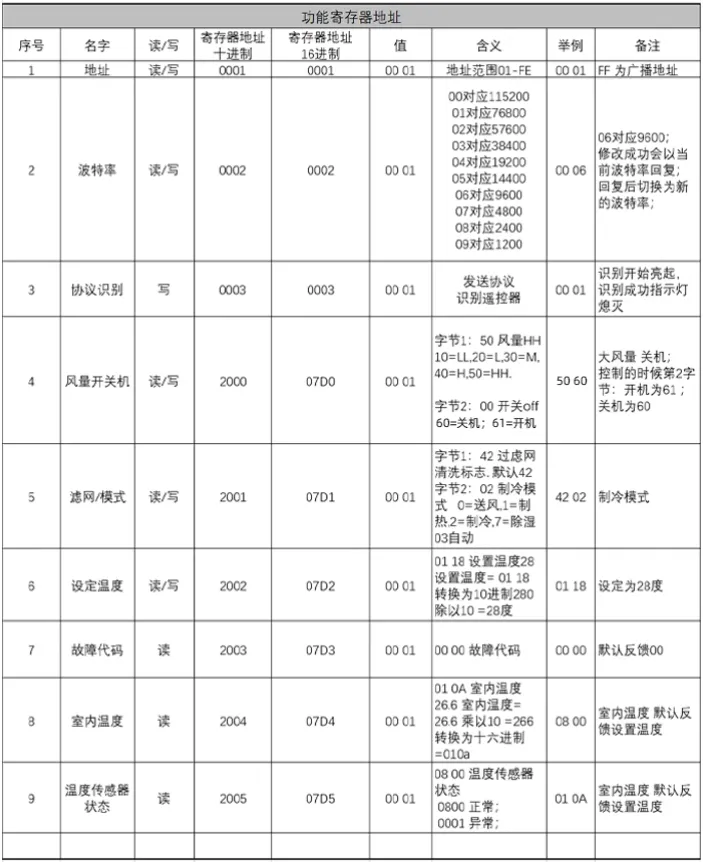

MODBUS协议

地址:01

广播地址:FF

报文格式:HEX

默认波特率:9600 8 N 1

CRC16:低字节在前

读寄存器:03/04

写单个寄存器:06

写多个寄存器:10

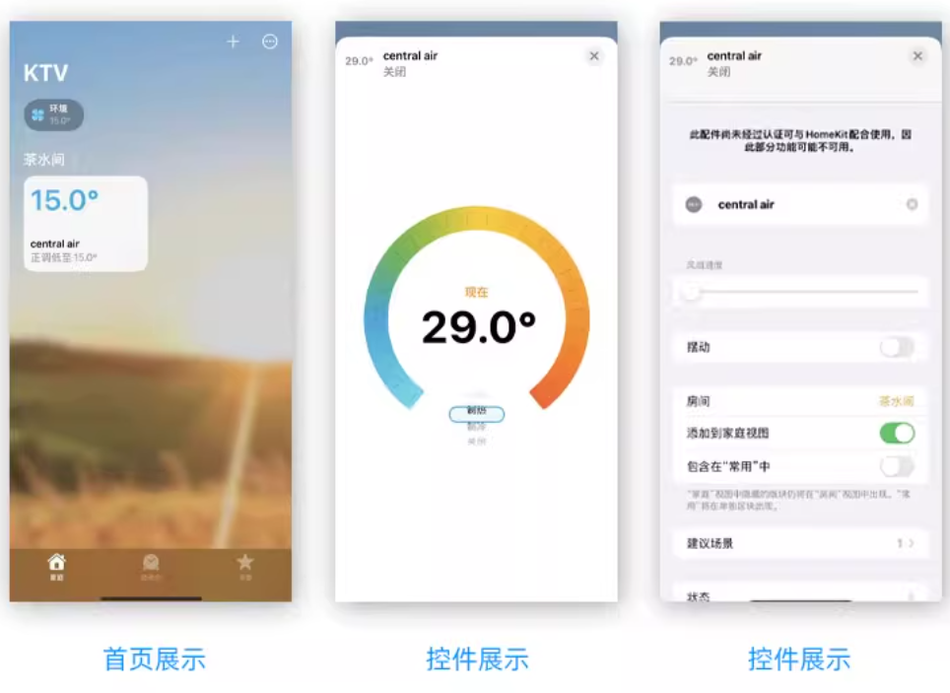

苹果HomeKit控制

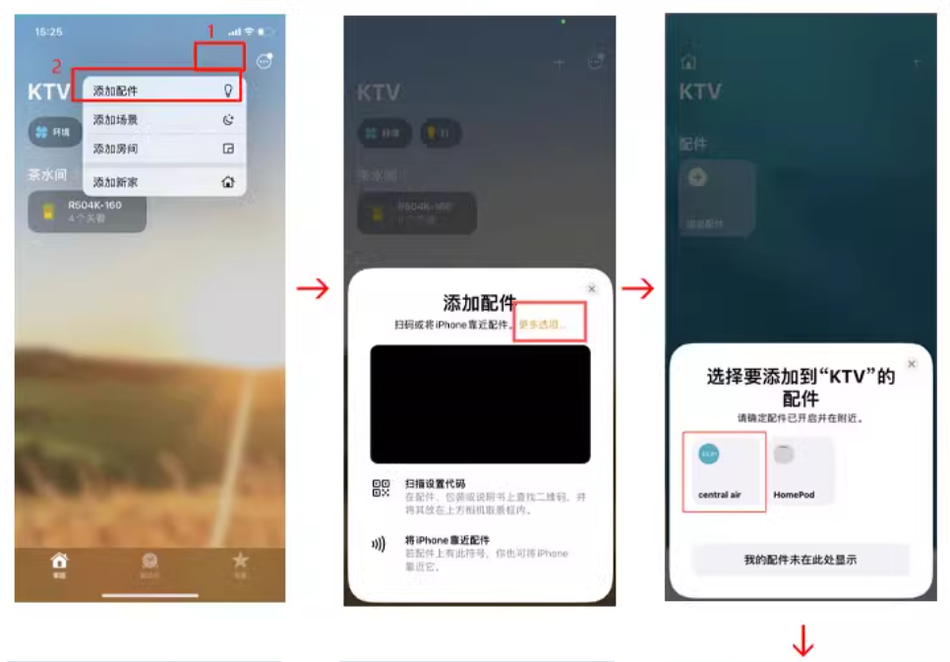

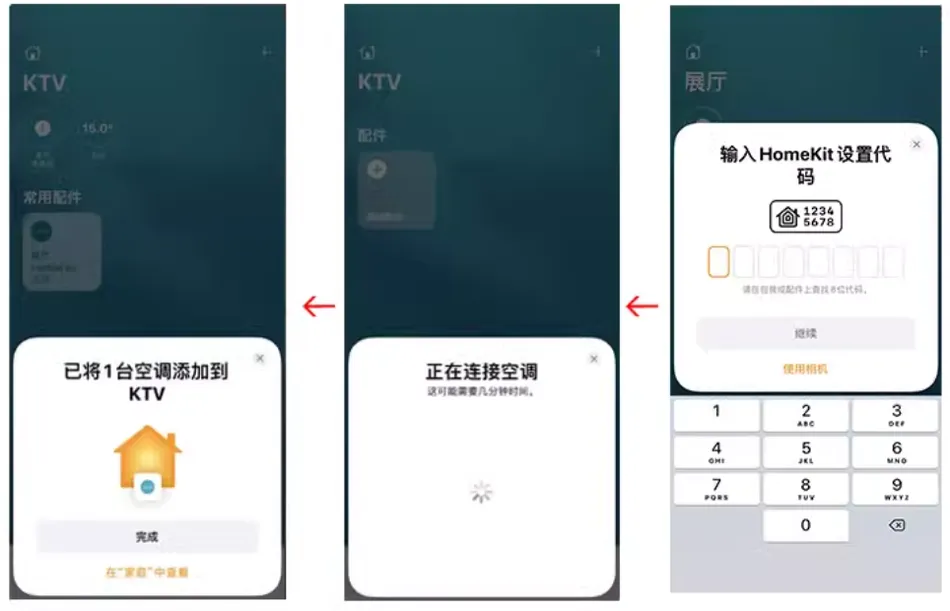

• 添加模块：模块配网后，打开“家庭”应用，点击“添加配件”，选择“更多选项”，输入模块外壳上的代码，即可添加并控制模块。
