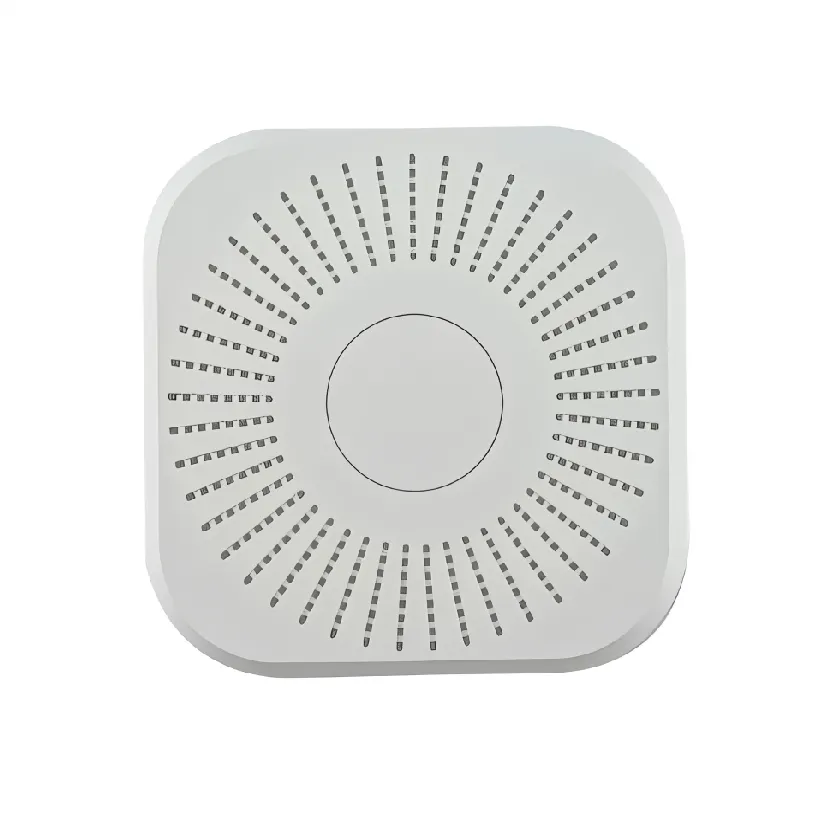

一、产品概述
功能简述:
检测温度、湿度、二氧化碳、甲醛、TVOC、PM2.5、PM10,检测数据通过总线协议输出中控设备控制使用或用于屏幕展示。
选型建议:
广泛适用于家庭,厨卫,办公楼,酒店,医院,学校,车站,博物馆,会展中心工厂,农业等有空气检测需求的用户,也适用于室内空气检测机构,空气净化器和新风系统从业者,Geek,环保玩家,环境检测等专业人士使用。
1.2 产品特性
参数 | 说明 |
---|---|
检测要素 | 温度/湿度/CO₂/甲醛/TVOC/PM2.5/PM10 |
通讯接口 | RS485(标配)+ 无线扩展(选配) |
供电电压 | DC7-24V宽电压输入 |
安装方式 | 吸顶式安装 |
外壳材质 | 塑料外壳 |
工作温度 | -10℃~60℃ |
产品尺寸 | Φ170mm×50mm |
产品重量 | 300g |
产品特点
- 同时输出温度、湿度、C02、甲醛、TVOC、PM2.5、PM10 共七组数据。
- PM2.5传感器采用激光散射原理。空气通过测量腔体时空气中的悬浮颗粒物使激光产生散射,在特定角度收集激光散射光,得到散射光强随时间变化的曲线,微处理器根据米氏(MIE)理论,计算出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量,实现精准测量。
独有激光自校准技术,保证精准度。 - 采用双频数据采集技术,可实时检测当前颗粒物浓度。
- 检测颗粒物直径的范围从0.3um至10um。
- PM2.5以TSI8530为标准,与大多数计量局的测试设备一致
- CO2采用红外非分光原理,单通NDIR方式,具有24小时自校准功能
- 甲醛TVOC均采用电化学原理,灵敏度高,低浓度也能识别。
- 温度采用NTC原理,湿度采用HIH原理,测量范围广,精确度高
- 立体风道设计,提高风量穿过率,准确识别颗粒物含量。
- 传感器采用金属屏蔽外壳,抗干扰性能好。
二、技术参数
2.1 检测指标参数
参数 | 原理 | 量程 | 分辨率 | 精度 |
---|---|---|---|---|
温度 | NTC | -40~100℃ | 0.01℃ | ±1℃ |
湿度 | HIH | 1-100%RH | 0.04% | ±3%RH |
CO₂ | 红外非分光 | 400-5000ppm | 1ppm | ±(3%+50ppm) |
甲醛 | 电化学 | 0-2000μg/m³ | 1μg/m³ | ±10% |
TVOC | 电化学 | 0-2000μg/m³ | 1μg/m³ | ±25% |
PM2.5 | 激光散射 | 0-999μg/m³ | 1μg/m³ | ±10% |
PM10 | 激光散射 | 0-999μg/m³ | 1μg/m³ | ±10% |
2.2 通讯参数
项目 | 参数 |
---|---|
物理接口 | RS485私有协议 / Modbus-RTU协议 |
波特率 | 9600bps(默认) |
数据格式 | 8数据位/1停止位/无校验 |
扩展协议 | KNX/CAN/LoRa/WiFi等(需扩展模块) |
三、安装与接线
3.1 机械安装
- 安装位置:距地面1.5-2米,避开通风死角
- 安装间距:每50㎡建议安装1个传感器
- 方向要求:传感器进风口需避开遮挡物
3.2 电气连接
端子 | 功能 | 说明 |
---|---|---|
V+ | 电源正极 | DC7-24V输入 |
GND | 电源负极 | |
A/B | RS485总线 | 需接终端电阻120Ω |
四、通信协议详解

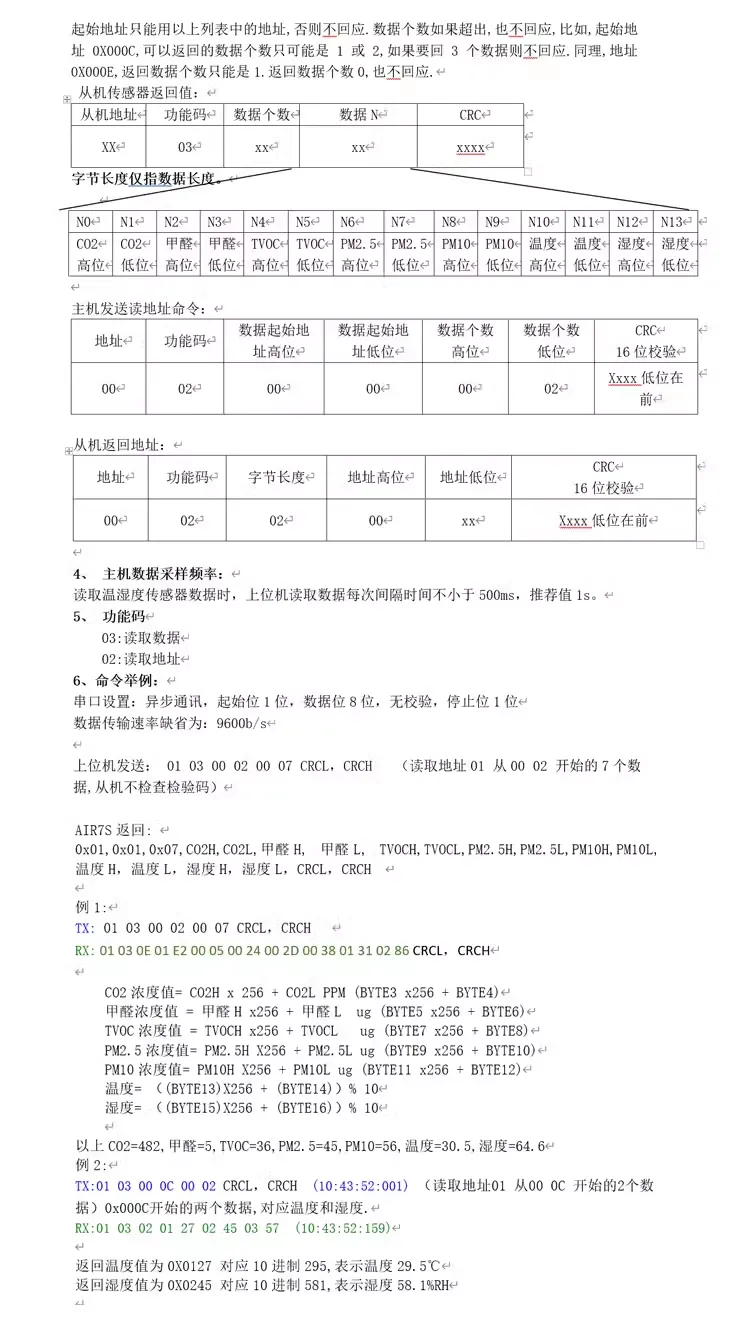

4.1 协议框架
采用标准Modbus-RTU协议,数据帧结构:
地址码 | 功能码 | 数据长度 | 数据域 | CRC校验 |
---|---|---|---|---|
1字节 | 1字节 | 1字节 | N×2字节 | 2字节 |



私有协议
一、修改设备地址
1. 操作流程
- 设备上电:设备自动反馈当前地址(5字节,例如
1A 21 07 01 01
)。 - 发送修改指令:
- 格式:
(1A 21 07 01 01) + 固定码(F8 E7 D6) + 1A 21 07 01 02
- 示例:
将地址1A 21 07 01 01
改为1A 21 07 01 02
:发送指令:1A 21 07 01 01 F8 E7 D6 1A 21 07 01 02
2. 关键说明
- 校验码:
F8 E7 D6
为修改地址的固定码。
二、查询设备数据
1. 发送查询指令
- 格式:
设备地址(XX XX XX XX XX) + 固定指令(86 86 86 0F)
- 示例:
查询地址为1A 21 07 01 01
的设备数据:
发送指令:1A 21 07 01 01 86 86 86 0F
2. 数据反馈解析
- 反馈格式:
设备地址(XX XX XX XX XX) + 参数组(每2字节为一组) + 结束符(0F)
字节位置 | 参数名称 | 数据范围(十六进制) | 数据范围(十进制) | 单位/说明 |
---|---|---|---|---|
00 01 | 甲醛浓度 | 0x0000 ~ 0x07D0 | 0 ~ 2000 | μg/m³ |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
00 02 | TVOC浓度 | 0x0000 ~ 0x07D0 | 0 ~ 2000 | μg/m³ |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
00 03 | PM2.5浓度 | 0x0000 ~ 0x03E7 | 0 ~ 999 | μg/m³ |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
00 04 | 温度 | 0x00 ~ 0x64 | 0 ~ 100 | ℃(整数) |
01 | 温度正负 | 0x00 (负)0x01 (正) | - / + | 符号标识(00 负,01 正) |
00 05 | 湿度 | 0x0000 ~ 0x0064 | 0 ~ 100 | %(整数) |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
00 06 | PM10浓度 | 0x0000 ~ 0x03E7 | 0 ~ 999 | μg/m³ |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
02 BC | 二氧化碳 | 0x0190 ~ 0x1388 | 400 ~ 5000 | ppm(示例:0x02BC=700 ) |
01 | 固定值 | 0x01 | 1 | 保留字段,固定为01 |
- 示例解析:
反馈数据:
XX XX XX XX XX 00 01 01 00 02 01 00 03 01 00 04 01 00 05 01 00 06 01 02 BC 01 0F
解析结果:
- 甲醛:
00 01
→ 1 μg/m³ - TVOC:
00 02
→ 2 μg/m³ - PM2.5:
00 03
→ 3 μg/m³ - 温度:
00 04
→ 4℃(01
表示正号) - 湿度:
00 05
→ 5% - PM10:
00 06
→ 6 μg/m³ - 二氧化碳:
02 BC
→0x02BC
= 700 ppm
3. 数值转换方法
- 十六进制转十进制:
例如02 BC
→ 转换为十进制:
0x02BC = (2 × 256) + (188 × 1) = 700
五、数据解读标准
5.1 空气质量等级
参数 | 优 | 良 | 污染 |
---|---|---|---|
PM2.5 | 0-35μg/m³ | 35-75μg/m³ | >75μg/m³ |
CO₂ | <1000ppm | 1000-2000ppm | >2000ppm |
甲醛 | <0.08mg/m³ | 0.08-0.1mg/m³ | >0.1mg/m³ |
TVOC | <0.6mg/m³ | 0.6-3.0mg/m³ | >3.0mg/m³ |
5.2 健康指引
- 红色预警(任一参数超标):
- 立即开启新风系统
- 人员疏散建议
- 查找污染源
- 橙色预警(两项参数临近限值):
- 建议增加通风
- 敏感人群注意防护
六、维护与校准
6.1 日常维护
周期 | 维护项目 |
---|---|
每月 | 清洁进风口滤网 |
每半年 | 激光窗口清洁 |
每年 | 电化学传感器标定 |
6.2 自动校准机制
- CO₂传感器:每24小时自动零点校准
- 温湿度传感器:上电自动校准
- 颗粒物传感器:动态基线校准技术
七、故障排查
现象 | 可能原因 | 解决方案 |
---|---|---|
数据无输出 | 电源异常 | 检查7-24V供电 |
PM值持续偏高 | 激光腔污染 | 使用无尘布清洁 |
CO₂读数漂移 | 未完成自校准 | 保持通电24小时 |
通讯中断 | 终端电阻未接 | 总线末端接120Ω电阻 |
