一、产品概述

M510是一款支持5路0-10V纯电压模拟信号输出的智能调光模块,兼容总线(RS485)、WiFi及苹果家庭(HomeKit)控制,提供255级数字无极调光、25段调光曲线、分路群控及呼吸模式等功能。适用于家庭、商业及工业场景的智能灯光控制系统,支持Modbus工控协议,可无缝接入工控系统。


二、技术参数

参数项规格说明
产品型号M510
输入电压DC12V
输出电压0-10V(每路独立输出)
驱动能力≤50mA/路
通讯方式RS485总线、WiFi(2.4GHz)
工控协议Modbus
波特率9600
苹果家庭支持HomeKit直连控制(金属外壳)
安装方式DN35导轨安装
工作温度-10°C ~ 50°C
尺寸69*57*87mm
重量0.35kg

三、安装与配置

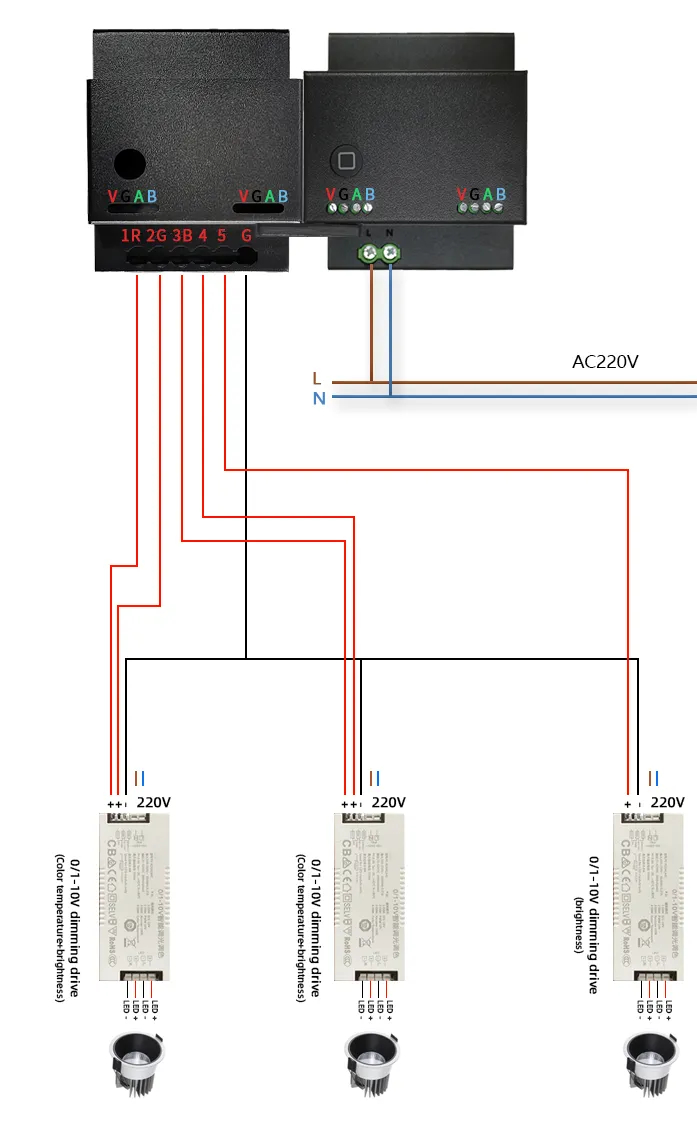

1. 硬件安装

  • 电源接线:输入电压范围需符合选配要求(DC12V)。
  • 信号输出:每路0-10V接口连接调光驱动器。
  • 通讯接口:RS485总线需按A/B极性接入。
5路0-10V调光模块技术说明书插图3

2. 指示灯状态

指示灯行为含义
1S闪烁设备正常运行
亮5秒灭1秒服务器连接成功
熄灭进入配网模式
常亮进入HomeKit配置模式

四、协议指令详解

1. 地址修改协议

功能:修改设备唯一地址(5字节)。
指令格式

[旧地址(5字节)] F8 E7 D6 [新地址(5字节)]


示例
旧地址 1A 13 24 56 91 改为新地址 2A 33 57 26 81

发送:1A 13 24 56 91 F8 E7 D6 2A 33 57 26 81
反馈:BC BC(操作成功)

2. 分组群控协议

通配符规则FF为通配符,可匹配任意地址段(0x00~0xFE)。
指令格式

[地址掩码(含FF)] [控制指令]


示例

  • 控制所有模块:FF FF FF FF FF [控制指令]
  • 控制地址前3字节固定、后2字节任意的模块:XX XX XX FF FF [控制指令]

3. 调光控制协议

指令格式

[地址(5字节)] [路数功能][输出值][状态] ... [结尾符0F]


参数说明

  • 功能码00(关)、01(开)、02(开关)、FF(调节)、03(增亮)、04(降暗)
  • 输出值00(0%)至FF(100%),线性对应亮度等级
  • 状态码01(有效)、00(无效)、02(自适应调光)

示例
设置第1路输出50%(0x80),第2路关闭:

[地址] FF 80 01 FF 00 01 0F

4. 调光曲线配置协议

功能:设置25段调光时间间隔(每段10ms单位)。
指令格式

[地址(5字节)] BB D2 [路数] [25段间隔值] 0F


参数说明

  • 路数00(第1路)至04(第5路),FF(全路)
  • 间隔值01(10ms)至FF(2550ms)

示例
设置第1路25段调光曲线:

[地址] BB D2 00 01 11 20 30 ...(25段值) 0F

5. 呼吸模式配置协议

指令格式

[地址(5字节)] EE [循环时间][状态] ... 0F


参数说明

  • 循环时间00(0s)至FF(255×45ms=11.475s)
  • 状态01(启动)、00(停止)

示例
启动第1路呼吸模式(34秒循环):

[地址] EE 22 01 ... 0F

6. 极速场景协议

功能:存储/触发256个场景配置。
指令类型

  1. 设置场景[地址] 69 11 96 [场景位置] [5路输出值] 0F
  2. 触发场景[地址] 69 12 96 [场景位置] 0F
  3. 保存当前值[地址] 69 13 96 [场景位置] 0F
  4. 清除场景[地址] 69 14 96 [场景位置] 0F

示例
存储场景位置00的5路输出值:

[地址] 69 11 96 00 11 22 33 44 55 0F

5路0-10V调光模块技术说明书插图5
5路0-10V调光模块技术说明书插图7
5路0-10V调光模块技术说明书插图9

五、附录

  1. Modbus寄存器映射表(详见附录A)
  2. 故障代码表(详见附录B)
  3. 术语解释:HomeKit配对码、通配符掩码、调光曲线
