一、产品概述
万能遥控器红外射频RS485三合一是一款多功能智能控制设备，集红外、射频（RF）和RS485总线控制于一体，支持对多种家电设备的统一控制。通过手机APP、语音助手或定时设置，用户可远程或本地管理家庭电器，解决遥控器繁多、操作复杂的问题，实现全屋智能联动。
模块版本对比表
| 型号名称 | 支持协议/功能 | 附加组件 | 网关支持 | 适用场景 |
|---|---|---|---|---|
| RF17模块（基础版） | 基础射频控制 | 无 | 不支持 | 简单设备遥控 |
| RF17-MESH版本 | MESH网络协议 | 无 | 不支持 | 多节点智能家居组网 |
| RF17-485总线版本 | RS485总线协议 | 无 | 不支持 | 工业控制、智能楼宇 |
| MESH转485模块（独立模块） | MESH转485协议转换 | 外接MESH转485模块 | 需搭配网关 | 跨协议设备集成 |
| RF17-485涂鸦网关版 | RS485总线协议 + 涂鸦云平台 | 无 | 支持（涂鸦网关） | 远程管理工业设备 |
| RF17-MESH涂鸦网关版 | MESH网络协议 + 涂鸦云平台 | 无 | 支持（涂鸦网关） | 智能家居集中控制 |
| RF17-MESH涂鸦网关版（含外接MESH转485） | MESH网络协议 + 涂鸦云平台 + RS485扩展 | 外接MESH转485模块 | 支持（涂鸦网关） | 复杂场景跨协议控制（如智能家居+工业） |
关键说明
- 协议支持：
- MESH网络：适用于多设备自组网，增强信号覆盖与稳定性。
- RS485总线：支持长距离、高抗干扰的工业级通信。
- 涂鸦云平台：提供远程控制、数据统计及场景联动功能。
- 附加组件：
- 外接MESH转485模块：实现MESH网络与RS485设备间的协议转换，需独立安装。
- 适用场景：
- 家庭/商业：MESH版本适合智能家居；485版本适合楼宇自动化。
- 工业：485总线版本与涂鸦网关版适配工厂设备监控。
- 兼容性：
- 含外接模块的版本支持混合协议控制（如同时管理MESH灯具和485电机）。
注：以上型号可根据需求定制组合功能，具体技术参数请参考产品手册或联系客服。
二、核心优势
- 三合一技术集成
- 支持红外、射频（300-450MHz）、RS485总线协议，覆盖市面主流家电。
- 海量码库兼容格力、海尔、美的、TCL、创维、松下等品牌。
- 智能控制多样化
- 支持APP远程控制、语音助手（天猫精灵、小爱同学等）、场景联动。
- 自定义定时开关、设备共享（家庭成员协同控制）。
- 高兼容性与易用性
- 混合9频率自动识别（310/315/330/350/390/418/430/433/450MHz）。
- 支持生成遥控编码，自定义红外转485学习功能。
- 稳定可靠
- 铝合金+ABS材质机身，内置软天线增强信号强度。
- 支持断网自动恢复，配置简单快捷。
三、技术参数
| 项目 | 规格 |
|---|---|
| 供电参数 | DC 5V/2A（Micro USB接口） |
| 射频范围 | 300MHz～450MHz（OOK调制） |
| 红外频率 | 38kHz（兼容主流红外设备） |
| 尺寸 | 80mm × 38mm（轻巧便携） |
| 材质 | 铝合金机身 + ABS面板 |
| 支持协议 | 红外、射频、RS485总线 |
| 适配智能音箱 | 天猫精灵、小度音箱、小爱同学、Google Home、Amazon Echo等 |
四、适用场景
- 家庭电器：空调、电视、风扇、机顶盒、投影仪、灯光等。
- 智能家居：窗帘、晾衣架、卷帘门、道闸、车库门。
- 商用电控：投影幕布、办公设备、安防系统。
五、使用说明
1. 设备安装
- 供电连接：使用Micro USB线连接5V电源适配器。
- 天线调整：拉直侧面软天线以增强射频信号强度。

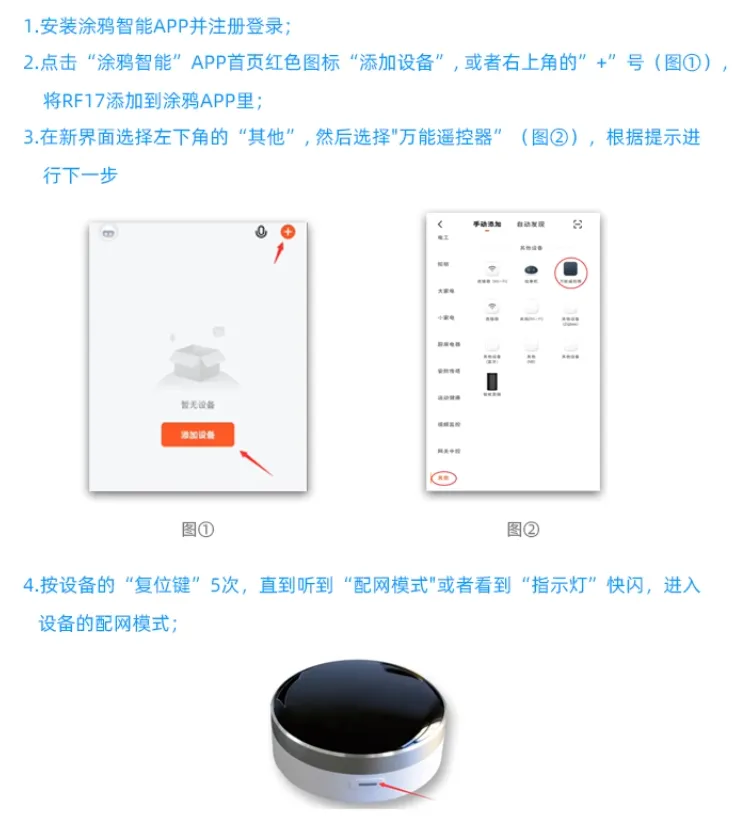

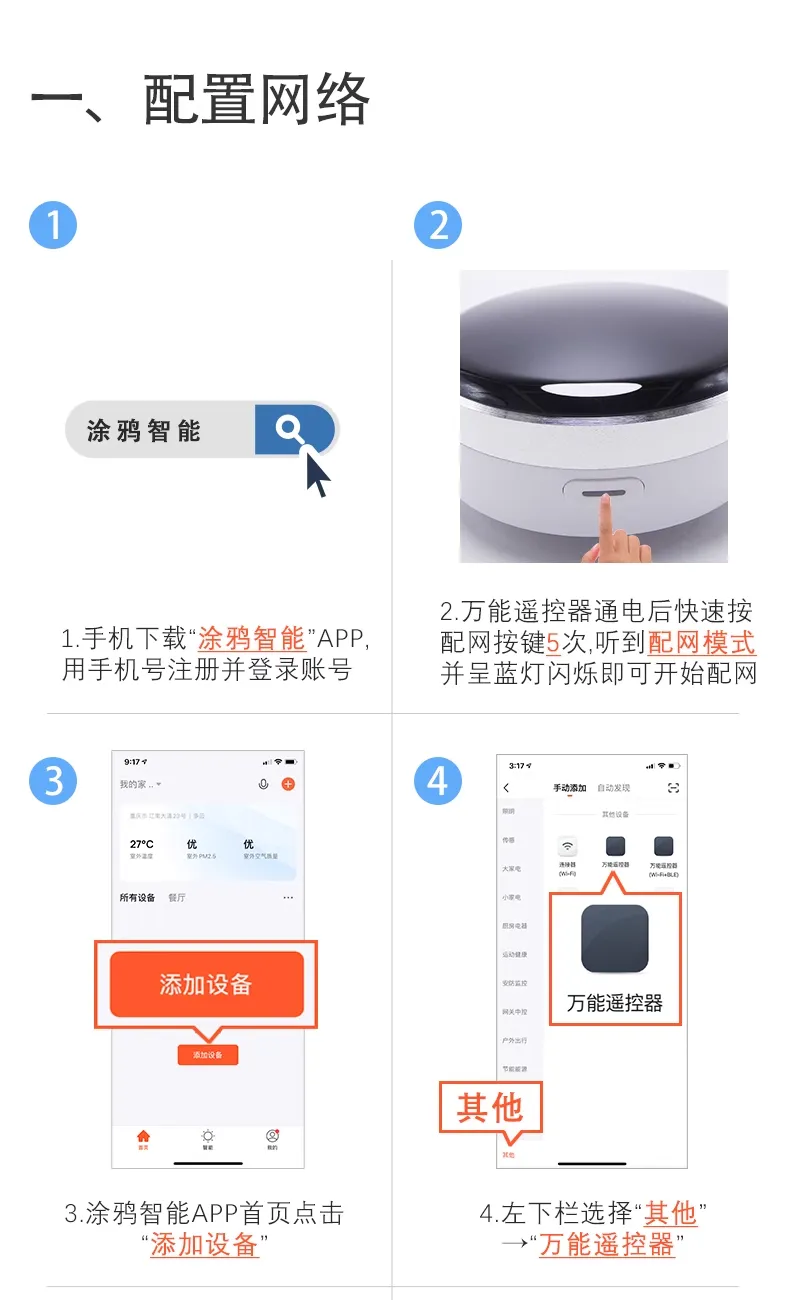

2. APP配置（涂鸦智能）
- 下载“涂鸦智能”APP并注册账号。
- 长按设备复位键3秒，指示灯闪烁后进入配网模式。
- 选择2.4GHz WiFi网络（不支持5GHz或隐藏SSID），输入密码完成连接。
- 添加家庭成员，共享设备控制权限。
3. 语音控制配置
- 在智能音箱APP中绑定“涂鸦智能”账号，同步设备即可语音操控。
4.遥控器学习功能
红外学习：将原装遥控器对准设备，按APP提示录制按键信号。
射频学习：支持滚动码/固定码学习，需根据设备类型选择对应模式。
RS485控制：通过总线协议对接智能家居系统，自定义控制逻辑。
六、兼容品牌列表
- 空调：格力、美的、海尔、志高、松下...
- 电视：TCL、创维、康佳、海信、长虹...
- 其他：奥克斯、美菱、荣事达、夏普...
七、常见问题及解决方案
| 问题 | 解决方案 |
|---|---|
| 无法获取WiFi名称 | 在手机设置中授予“涂鸦智能”APP定位权限，重启APP。 |
| 联网失败（密码正确） | 检查路由器设置：关闭AP隔离、启用11b/g混合模式、禁用MAC过滤，使用2.4GHz网络。 |
| 指示灯不亮 | 正常待机时不亮，操作时闪烁属正常现象。 |
| 指示灯长亮 | 设备断网，检查路由器状态或重新配网。 |
| 射频控制无反应 | 拉直天线，检查遥控器芯片兼容性。 |
八、注意事项
- 请勿在高温、潮湿环境中使用。
- 配置时需确保手机与设备处于同一局域网。
- 射频设备需在10米范围内无障碍物遮挡。
九、售后服务
- 保修期：1年（非人为损坏）。
- 技术支持：18801054468
十、通讯协议
三、RS485总线协议详解
1. 总线波特率及地址配置
| 项目 | 说明 |
|---|---|
| 波特率 | 9600 bps（固定值） |
| 默认总线地址 | 1A 88 88 88 88（上电时自动发送） |
| 修改总线地址指令 | 格式：原5字节地址 + F8 E7 D6 + 新5字节地址 |
- 首字节禁止为FF | |
| 反馈信号 | BC BC（操作成功后返回） |
2. 红外指令协议
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 红外学习 | 5字节地址 + CA + (存储地址00-C7) + 0F | - 可学习200个红外指令（地址范围00至C7） |
| 学习成功反馈 | 5字节地址 + CB + (存储地址00-C7) + 0F | - 存储地址需与学习时一致 |
| 红外发送 | 5字节地址 + CB + (存储地址00-C7) + 0F | - 调用已学习的红外指令 |
| 反馈信号 | BC BC（每次操作后返回） |
3. 射频指令协议（方式一）
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 射频学习 | 5字节地址 + AA 0F | - 进入射频学习模式 |
| 学习成功反馈 | 5字节地址 + 6字节数据 + 0F | - 数据格式为射频编码 |
| 射频发送 | 5字节地址 + 6字节数据 + 0F | - 直接发送射频编码 |
| 反馈信号 | BC BC（每次操作后返回） |
4. 射频指令协议（方式二）
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 射频学习 | 5字节地址 + AB + (地址0000-01F3) + 0F | - 可学习500个射频指令（地址范围0000至01F3） |
| 学习成功反馈 | 5字节地址 + AC + (存储地址00-FF) + 0F | - 存储地址需与学习时一致 |
| 射频发送 | 5字节地址 + AC + (存储地址00-FF) + 0F | - 调用已学习的射频指令 |
| 反馈信号 | BC BC（每次操作后返回） |

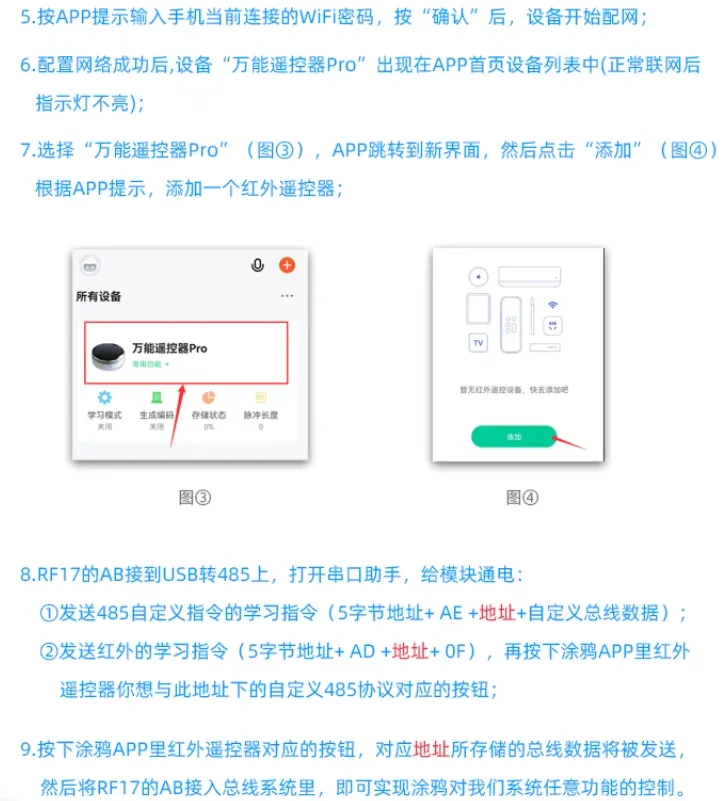

5. 红外转485学习协议
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 红外学习 | 5字节地址 + AD + (存储地址00-31) + 0F | - 仅支持标准NEC格式红外信号 |
- 可学习50个指令（地址范围00至31） | ||
| 485学习 | 5字节地址 + AE + (存储地址00-31) + 29字节自定义协议 + 0F | - 自定义协议长度≤29字节 |
| 反馈信号 | BC BC（每次操作后返回） | |
| 联动说明 | 当接收到学习的红外信号时，自动发送对应存储地址的485自定义协议数据。 |
6. 射频编码生成协议
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 选择生成种类 | 5字节地址 + DD + (序号F0-F8) + 0F | - 序号对应编码类型： |
- F0: 433MHz标准码（百万随机生成） | ||
- F1: 315MHz标准码（百万随机生成） | ||
- F2: 433MHz四键码（百万随机生成） | ||
- F3: 315MHz四键码（百万随机生成） | ||
- F4: 杜亚模式（开/停/关/对码） | ||
- F5: 百阵初冠模式（单开/单关） | ||
- F6: 力沃模式 | ||
- F7: 433MHz宽码（适配灵敏度较低的LV模块） | ||
- F8: 315MHz宽码（适配灵敏度较低的LV模块） | ||
| 生成编码数据 | 5字节地址 + 6字节数据 + 0F | - 每按一次网关按键生成一个编码，需手动保存数据 |
| 发送生成编码 | 5字节地址 + 6字节数据 + 0F | - 调用生成的编码进行射频控制 |
| 反馈信号 | BC BC（每次操作后返回） |
7. 擦除指令协议
| 功能 | 指令格式 | 说明 |
|---|---|---|
| 整片擦除 | 5字节地址 + EE EE EE EF + 0F | - 恢复出厂设置，擦除所有数据（约10秒完成） |
| 红外按地址擦除 | 5字节地址 + FE + (地址00-C7) + 0F | - 擦除指定红外指令（地址范围00至C7） |
| 射频按地址擦除 | 5字节地址 + FF + (地址0000-01F3) + 0F | - 擦除指定射频指令（地址范围0000至01F3） |
| 反馈信号 | BC BC（擦除完成后返回） |
注意事项
- 地址限制：
- 总线地址首字节禁止为
FF，否则可能导致指令失效。 - 射频地址范围严格按协议定义，超限将无法存储。
- 编码生成：
- 生成射频编码后需手动保存数据，否则断电后丢失。
- 宽码模式（F7/F8）适用于接收灵敏度较低的设备（如LV模块）。
- 擦除操作：
- 整片擦除将清空所有配置，操作前请备份必要数据。
- 擦除期间请勿断电，以免损坏设备。
附：协议流程图示例
[用户操作] → [发送指令] → [设备响应BC BC] → [操作完成]

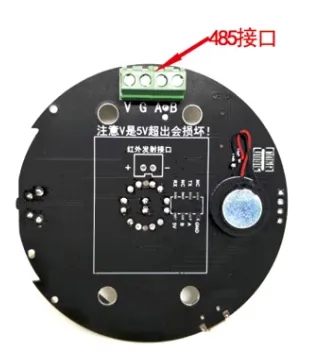

RS485接线示意图
将设备底部对应四颗螺丝拧下来后打开上盖，将电路板取出，电路板背面如右图。
注意:V是5V超出会损坏!
