功能概述

MT603是一款可以对LED光源进行调光的大功率调光驱动。该驱动模块可以通过总线、WIFI、苹果家庭控制调光，实现高品质的调光氛围照明。

购买建议

MT603广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室、工厂等有智能灯光控制需求的用户，也适用于弱电集成商、调光师等专业人士使用。

产品参数

  • 产品名称：1-60V 3路100W大功率调光驱动
  • 产品型号：MT603
  • 产品重量：0.35kg
  • 外观尺寸：69*57*87mm
  • 通讯方式：RS485总线/WIFI
  • 波特率：9600
  • 输入电压：12-60V
  • 输出电压：1-60V
  • 驱动能力：100*3=300W
  • WIFI频率：2.4G
  • 苹果家庭：支持Homekit直连控制
  • Wifi网络协议：开放
  • 连接方式：客户端，Socket
  • 工控协议：Modbus
  • 安装方式：可以放入筒灯孔分布式安装，也可以选择DN35导轨安装
  • 外壳材质：金属外壳

功能特点

  • 支持1-60V调光，适配95%以上各种调光光源，如射灯、筒灯、轨道灯、磁吸灯、灯带等。
  • 100*3=300W超大功率支持，无需调光放大模块就可以接入几十个射灯、筒灯！
  • 支持总线调光、无线WIFI调光、Homekit苹果调光。
  • 向下兼容RGB、CW、单色温等多种光源。
  • 调光曲线可以配置，实现各种光源的精准调光匹配。
  • 双层叠合电路板设计，减小尺寸，轻松放入75灯孔，实现分布式安装。
  • 该方案包含驱动、电源、光源整体配套，大家可以在线下充分发挥自己的优势。
  • 光源有筒灯、射灯、吸顶灯、庭院灯、平板灯、灯带，满足全场景照明需求。
  • 支持工业Modbus控制协议，接入工控系统。
  • 支持群组通配符分组控制，快速场景执行！

产品图片

MT603大功率调光驱动产品说明书插图1

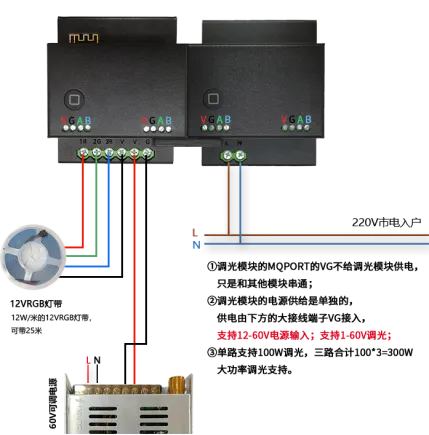

接线图

MT603大功率调光驱动产品说明书插图3

使用方法

指示灯含义

  • 上电指示灯1秒的频率闪，连接服务器成功，亮5秒灭1秒。
  • 进入配网模式指示灯熄灭，配置成功恢复到1秒频率闪或者亮5秒灭1秒。
  • 进入Homekit配置指示灯常亮，进入工作模式恢复到1秒频率闪或者亮5秒灭1秒。

总线使用方法

地址修改

  • 设备上电后发送模块地址、Homekit连接密码和Modbus从机地址（因为HEX无法显示字母，所以用ASC编码格式）。
  • 例如地址为1A 13 24 56 91，后文用XX XX XX XX XX替代，修改地址选择HEX发送。
  • 发送：XX XX XX XX XX（旧地址）F8 E7 D6（固定）XX XX XX XX XX（新地址）。
  • 反馈：操作成功反馈BC BC。
  • 示例：1A 13 24 56 91 F8 E7 D6 2A 33 57 26 81，将旧地址1A 13 24 56 91改为新地址2A 33 57 26 81。

分组群控

  • 地址通配符: FF
  • 广播地址: FF FF FF FF FF
  • FF可以在XX XX XX XX XX五字节地址的任意位置。
  • 修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。
  • 示例：
  • 发送协议XX XX XX XX FF: 可以控制XX XX XX XX 00 - XX XX XX XX FE共254个地址的模块。
  • 发送协议XX FF FF XX XX: 可以控制XX 00 00 XX XX - XX FE FE XX XX共254*254个地址的模块。
  • 发送协议FF FF XX FF XX: 可以控制00 00 XX 00 XX - FE FE XX FE XX共254254254个地址的模块。
  • 发送协议FF FF FF FF XX: 可以控制00 00 00 00 XX - FE FE FE FE XX共254254254*254个地址的模块。
  • 发送协议FF FF FF FF FF: 可以控制所有模块。

上电状态配置

  • XX XX XX XX XX（地址）EA (固定) 00(第1路) 01(01开/00关) 01（第2路）01（01开/00关）02（第3路）01（01开/00关）0F（结尾）。
  • 每2个字节为1路，设定上电的初始状态，01开/00关。
  • 上电初始状态默认为关闭。
  • 示例：XX XX XX XX XX EA 00 01 01 00 02 01 0F，设置初始上电状态，第1路为开，第2路为关，第3路为开。

控制协议

  • XX XX XX XX XX（地址）00（第1路功能）00 （输出值）01 （状态）00（第2路功能）00 （输出值）01 （状态）00 00 01（第3路）0F（结尾）。
  • 每3个字节为1路，由功能、输出值、状态组成。
  • 功能：02开关/01只开/00只关/ FF调节/03增加 /04 降低。
  • 输出：00-FF分别对应1-255，等级00无输出，80输出50%，FF输出100%。
  • 状态：01 有效 / 00 无效/02自适应调光照明配置。
  • 示例：XX XX XX XX XX FF 80 01 FF 80 00 FF 80 00 0F，将第1路输出调节到128，50%；第2-3路保持不变。
  • 示例：XX XX XX XX XX FF FF 01 FF 00 01 FF 80 01 0F，将第1路输出调节到256，100%、第2路调节到00,第3路调节到50%。

状态查询指令

  • 发送XX XX XX XX XX(地址) 86 86 86 0F。
  • 反馈XX XX XX XX XX(地址) 00 （固定）11（第1路输出百分比） 01 （状态）00（固定） 22（第2路输出百分比）01（状态） 00 33 01（第3路）00 33 01（第4路）00 33 01（第5路）0F（结尾）。
  • 每3个字节为1路，由 固定+输出百分比+状态 组成。
  • 亮度百分比：00-64分别对应亮度开启百分比0-100。
  • 状态：01开/00关。
  • 示例：发送：XX XX XX XX XX 86 86 86 0F。
  • 反馈：XX XX XX XX XX 00 11 01 00 22 01 00 33 01 00 33 01 00 33 01 0F，第1路开启17%输出，第2路开启34%输出，第3-5路开启51%输出。

输出曲线设置协议

  • XX XX XX XX XX(地址) BB D2（固定）00(路数) XX(第1段输出时间间隔) XX(第2段输出时间间隔) XX XX XX…XX (第25段输出时间间隔) 0F。
  • 路数：00第1路/01第2路/02第3路/FF所有路有效。
  • 输出时间间隔：01-FF分别对应1-255，单位为10毫秒。
  • 共25段曲线，第1段0-A对应1-10,第2段B-11对应11-20…第25段F0-FF对应240-255。
  • 示例：XX XX XX XX XX BB D2 FF 01 11 20 30 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 30 20 13 10 0F，对5路有效，25段曲线输出时间间隔分别为：第1段10毫秒,第2段140毫秒,第3段320毫秒,第4段480毫秒,第5段640毫秒…第22段480毫秒,第23段320毫秒,第24段190毫秒,第25段160毫秒。

查询调光曲线配置协议

  • XX XX XX XX XX(地址)+87 87 00（路数） 0F。
  • 返回：XX XX XX XX XX(地址) BB D2 00（路数） 09 0F 0B 0D 18 1C 23 34 3A 30 31 40 2F 29 1A 2A 1E 24 24 20 27 2D 28 26 1E 0F。
  • 路数：00第1路/01第2路/02第3路。

输出初始亮度

  • XX XX XX XX XX(地址) C6 66 A4 (固定) 00 (路数) 01 (初始值) 0F。
  • 路数：00第1路/01第2路/02第3路/FF所有路有效。
  • 初始值:范围01-3B，01最小3B最大。
  • 示例: XX XX XX XX XX C6 66 A4 00 22 0F，将第1路的初始输出值设置为最小22，当调光值为1的时候从22开始输出。

查询亮度初始值

  • XX XX XX XX XX(地址) 88 88 00（路数）0F。
  • 返回 5字节地址+CC 66 A4 （值）00（路数）0F。
  • 路数：00第1路/01第2路/02第3路。

呼吸输出模式配置

  • XX XX XX XX XX(地址) EE（固定）22 (第1路循环一次所需时间) 01 (状态) EE（固定）22(第2路循环一次所需时间) 01(状态) EE 33 01 0F。
  • 每3个字节为1路，由 EE、循环一次所需时间、状态组成。
  • 循环一次需要的时间：00-FF分别对应0-255，01为1s ,大于01每单位为4s。
  • 状态：01开始呼吸模式 00停止呼吸模式。
  • 示例：XX XX XX XX XX EE 22 01 EE 22 01 EE 22 00 0F，第1路启动循环输出一次所需时间34秒，第2路启动循环输出一次所需时间为34秒，第3路停止循环。

单次延时开关协议

  • XX XX XX XX XX(地址) DD(固定) 11(单次的时间) 01（01开，00关）DD 22 00 DD 33 00 0F。
  • 每3个字节为1路，由 DD、单次开关一次所需时间、状态组成。
  • 单次开关需要的时间：00-FF分别对应0-255，01为1s ,大于01每单位为4s。
  • 状态：01开 00关。

模块WIFI配网

方法一

  • 通过总线发送ASC编码，发送指令"HKTREST:1"。
  • 以wifi广播名: laitecn-test 密码: 123456789 为例。
  • 发送: HKTWFSSID:0C (表示后面有几个字符，16进制0C表示十进制12) laitecn-test。
  • 回复: HKTWFSSID:0Claitecn-test。
  • 发送: HKTWFPSD:09 (表示后面有几个字符，16进制) 123456789。
  • 回复: head:HKTWFPSD realData:123456789。
  • 重新通断电，wifi连接成功会输出本模块的ip地址。

方法二

  • 手机连入局域网WIFI，同时通过485串口助手，选择ASC编码发送以下指令HKTREST:1。
  • 搜索关注公众号莱特智能家居，点击HKT配网。
  • 输入当前WiFi的密码，提示配网成功。
  • 注：苹果手机可能会出现微信配网提示失败的情况，请使用安卓手机进行配网。

方法三

  • 手机连入局域网WIFI，同时通过485串口助手，选择ASC编码发送指令"HKTREST:1"。
  • 打开"ESP TOUCH"软件，选择第一行。
  • 输入当前WiFi的密码，等待片刻后会提示配网成功。

WIFI联网控制使用方法

  • 电脑和模块处于一个局域网，打开串口调试助手建立一个server。
  • 用USB转485连接开关，波特率9600，8,N,1。
  • 用asc编码发送数据配置连接的ip和端口。
  • 配置IP：HKTHKD60SIP:0D（该字节为后面字符的长度包含符号）192.168.1.200。
  • 配置端口：HKTHKD60SPORT:04（该字节为后面字符的长度包含符号）4198。
  • 配置注册包：HKTHKD60SREG:08（该字节为后面字符的长度包含符号）11223344。
  • 连接到服务端之后，就可以通过自定义总线协议或者Modbus协议控制MT603。

苹果Homekit连接使用方法

添加模块到家庭

  • 通过485串口助手，选择ASC编码发送以下指令HKTMATCH:011进入配对状态。
  • 进入Homekit配置指示灯常亮。
  • 打开家庭点击添加配件。
  • 点击更多选项。
  • 一般情况下就会出现配件。如果没有则点击"我的配件未在此处显示"。
  • 输入代码(代码已经粘贴到模块外壳)。
  • 通过485串口助手，选择ASC编码发送以下指令HKTMATCH:010进入工作状态。
  • 进入工作模式恢复到1秒频率闪或者亮5秒灭1秒。
  • 接下来你就可以用苹果家庭控制和查看MT603的状态了。

APP调光控件展示

  • APP向下兼容RGBW/RGB/CW/单色温/双色温 多种控制。
  • 三色/四色/五色多色调光控件可以选择展示全部路数或者单独展示哪一路。
MT603大功率调光驱动产品说明书插图5
MT603大功率调光驱动产品说明书插图7
MT603大功率调光驱动产品说明书插图9

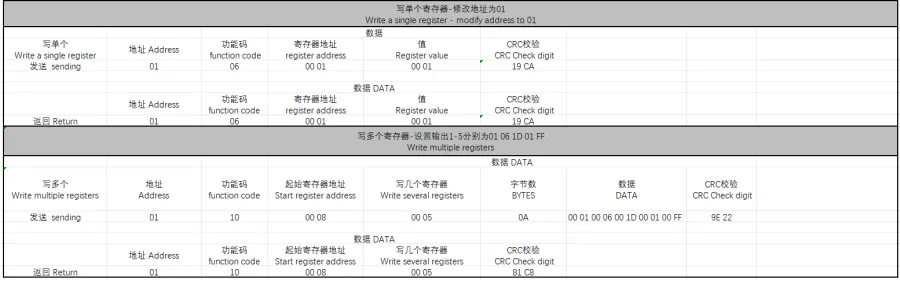

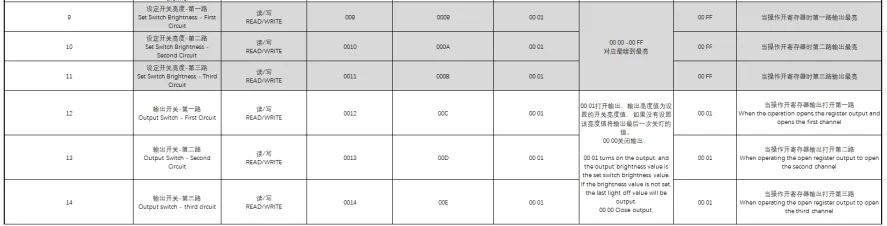

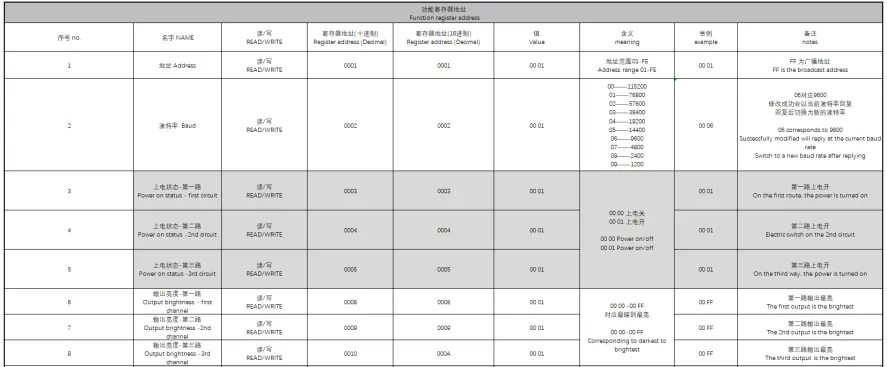

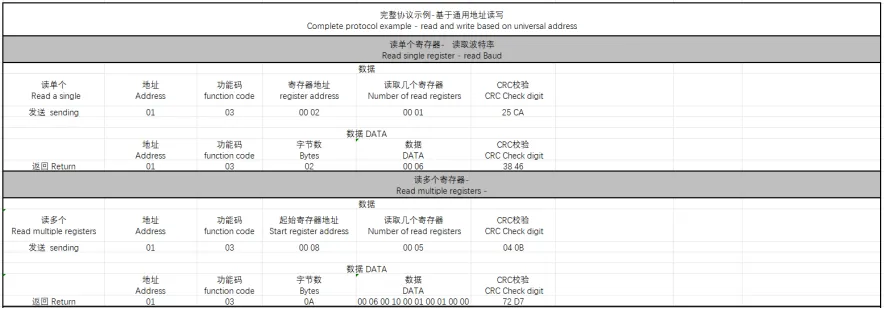

Modbus协议

MT603大功率调光驱动产品说明书插图11
MT603大功率调光驱动产品说明书插图13
MT603大功率调光驱动产品说明书插图15
MT603大功率调光驱动产品说明书插图17

包装清单

  • MT603
  • 说明书
  • 保修卡
  • 合格证

注意：请严格按照说明书操作，确保安全使用。如有疑问，请联系专业电工或技术支持。
