RS485红外空调控制器说明书

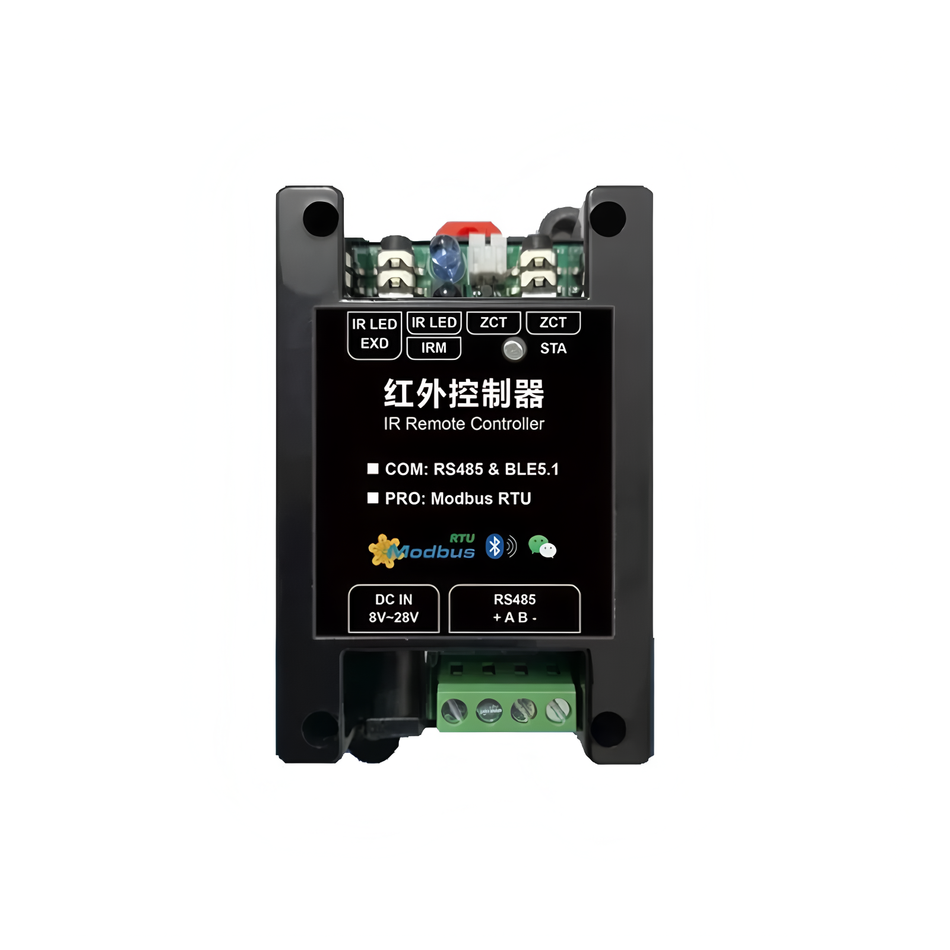

一、产品概述

智能红外控制器是一款集红外遥控、状态监测与智能通信于一体的工业级控制设备。采用进口元件与专利技术设计，支持RS485、BLE5.1双模通信，兼容Modbus-RTU协议，可通过微信小程序或PLC组态实现远程控制。内置万能红外码库与64路学习通道，广泛应用于智慧酒店、工业节能、智能楼宇等场景，提供高可靠性的红外设备集成控制解决方案。

二、技术参数

类别	参数详情
电源输入	DC 8V-28V宽电压，支持工业级电源适配
通信接口	RS485（A/B端子） + BLE5.1双模通信
协议支持	Modbus-RTU、蓝牙BLE5.1协议
红外发射	板载大功率红外管（无障碍距离>5米），支持外接延长线
存储容量	64通道红外学习存储，支持批量配置
控制精度	支持NEC/RC-5标准红外码，空调状态实时反馈
环境适应性	工业级防护，导轨式安装，-20℃~70℃工作温度

三、核心功能亮点

全能控制

内置空调/电视/机顶盒红外码库，免学习直接控制
支持空调温度、模式、风速等精细化调节
外接ZCT电流互感器，实时监测空调开关机状态

智能互联

双通道通信：RS485（Modbus-RTU）对接PLC/组态系统，BLE5.1直连微信小程序

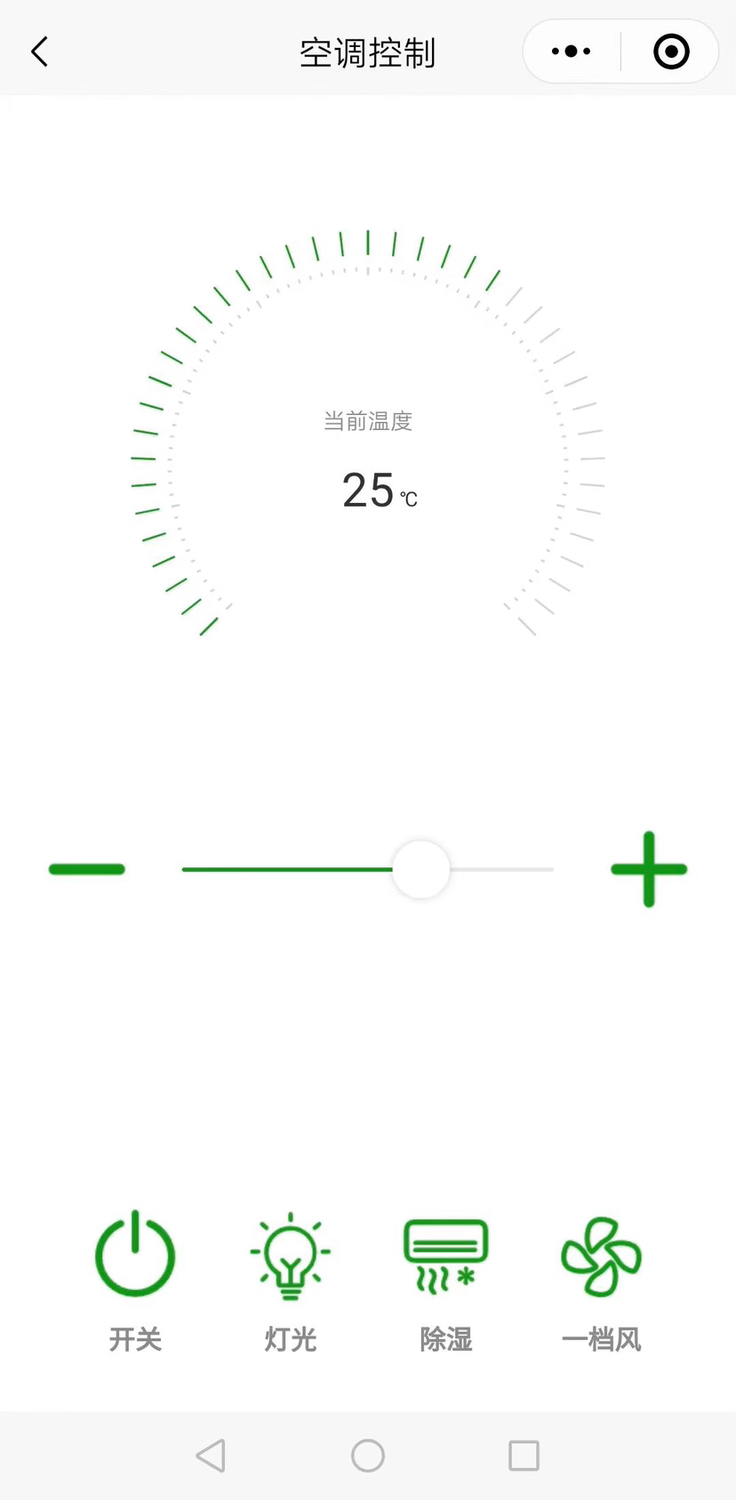

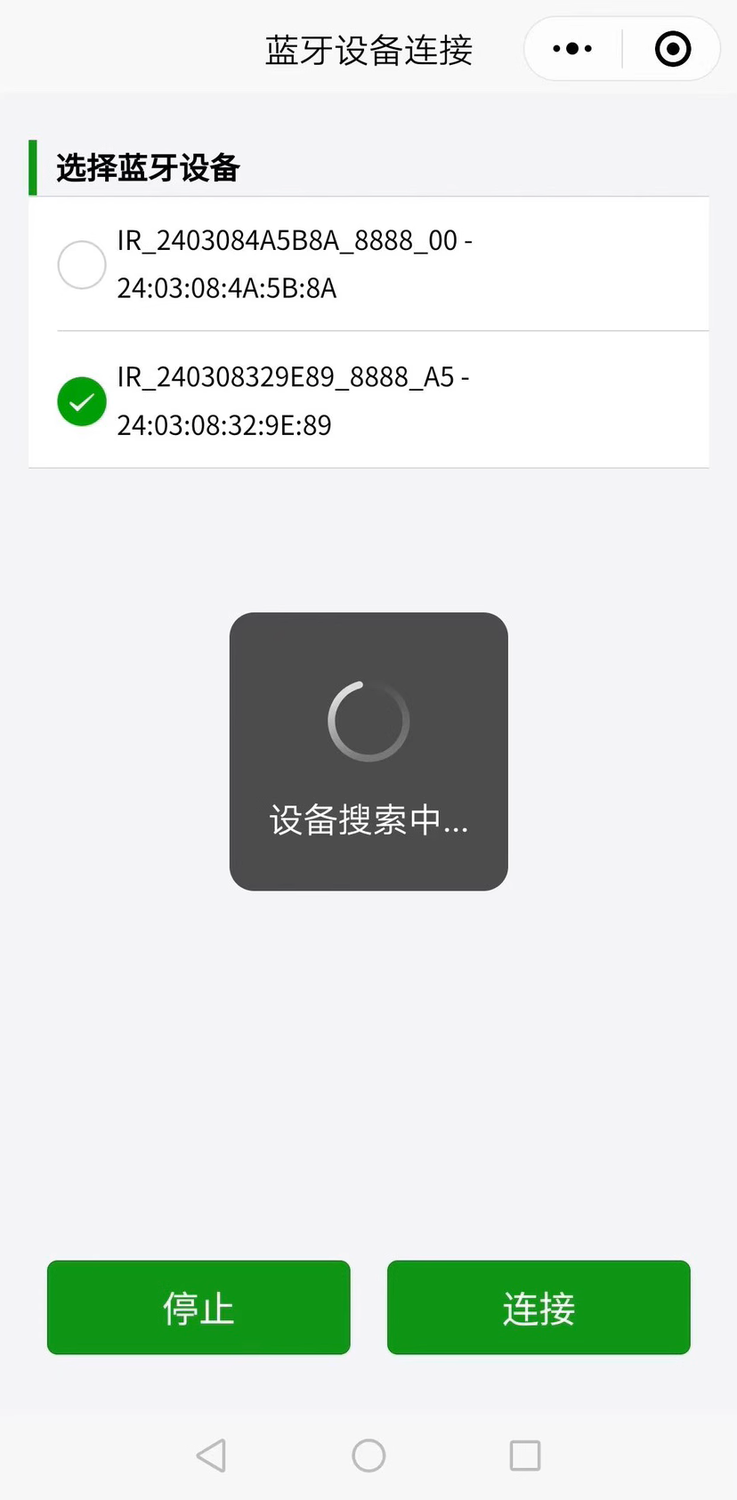

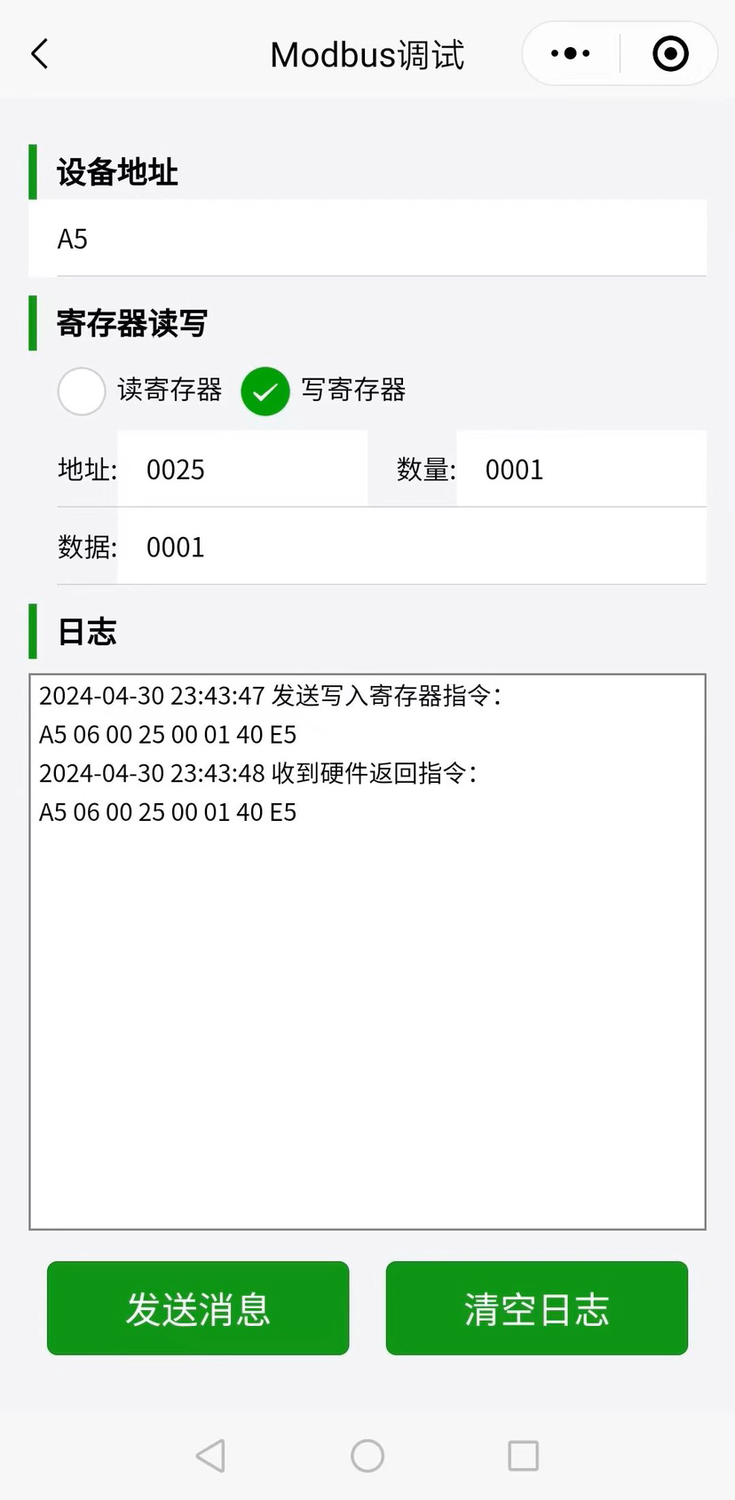

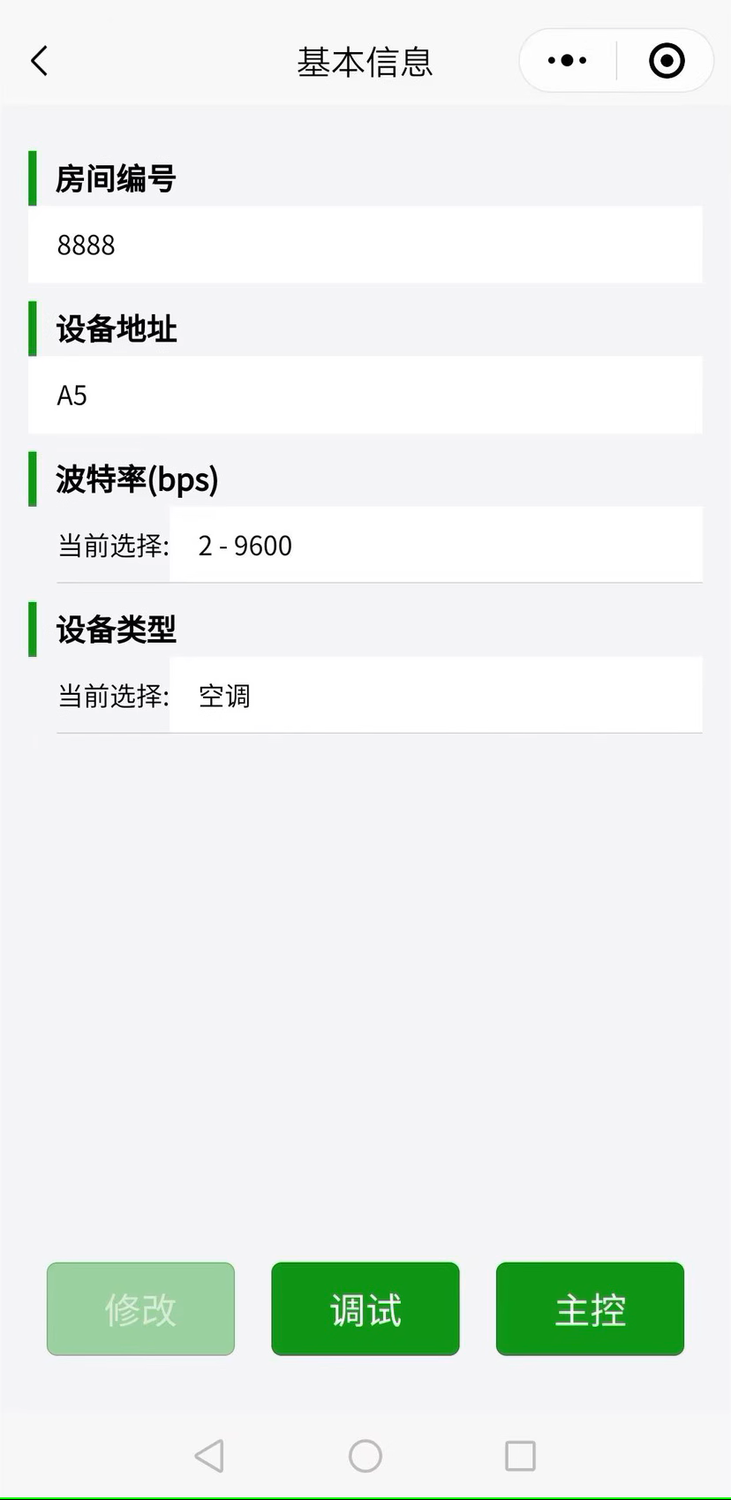

微信小程序一键配网，手机端实时调试与发码测试

高效部署

64通道红外波形学习，支持投影仪、风扇等非标设备控制
批量读取/配置功能，适用于多房间快速复制部署

工业级设计

宽电压输入（8V-28V），适应复杂电力环境
板载快速测试键：短按发码测试，长按3秒进入自动匹配模式

四、安装与接线说明

安装步骤

机械固定

使用标准DIN导轨卡扣安装，确保设备水平固定

电源连接

接入DC 8V-28V电源至DC IN端子（红线+V，黑线-GND）

通信接线

RS485通信：连接A+/B-至控制器总线（建议使用屏蔽双绞线）

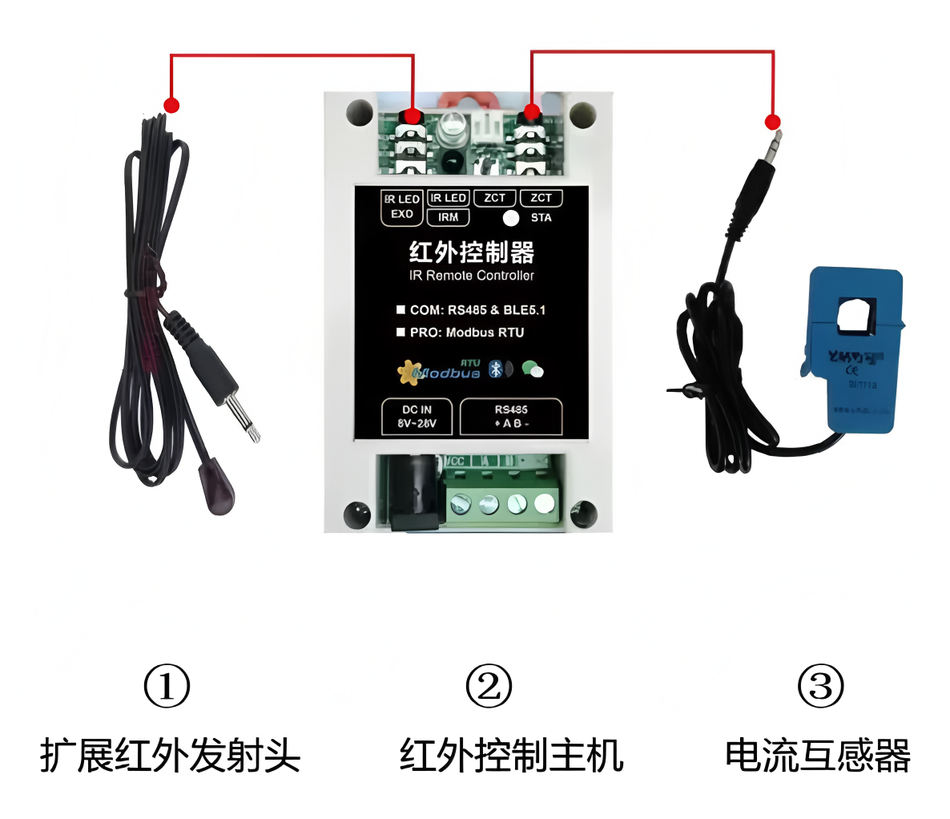

外设扩展：
- IR LED：外接红外延长发射管
- ZCT：接入电流互感器（空调状态检测）
- STA：状态指示灯输出

注意事项

⚠️ 接线前务必断电操作
⚠️ RS485总线需终端匹配120Ω电阻（长距离通信时）

五、通讯协议及调试工具

一、通信协议帧

1. 通讯方式：

UART 波特率：9600 数据位：8 停止位：1 校验位：无流控：无

符合 Modbus-RTU 协议格式标准，地址范围 1-255。

2. Modbus-RTU 协议概述

2.1 读取多个寄存器命令，适用于功能码-03H

主机发送命令：

地址	功能码	起始寄存器地址		读取寄存器个数		校验码（CRC16）
1Byte	1Byte	1Byte	1Byte	1 Byte	1 Byte	1Byte	1Byte
设备地址	功能码值	高 8 位	低 8 位	高 8 位	低 8 位	低 8 位	高8位

从机返回信息：

地址	功能码	返回数据字节长度	数据 1		数据 2		数据 N	校验码（CRC16）
1Byte	1Byte	1Byte	1Byte	1Byte	1 Byte	1 Byte	N Byte	1Byte	1Byte
设备地址	功能码值	N	高 8 位	低 8 位	高 8 位	低 8 位	.....	低 8 位	高 8 位

2.2 写单个寄存器，适用于功能码-06H

主机发送命令：

地址	功能码	寄存器地址		写入数据		校验码（CRC16）
1Byte	1Byte	1Byte	1Byte	1 Byte	1 Byte	1Byte	1Byte
设备地址	功能码值	高 8 位	低 8 位	高 8 位	低 8 位	低 8 位	高 8 位

从机返回信息：

地址	功能码	寄存器地址		写入数据		校验码（CRC16）
1Byte	1Byte	1Byte	1Byte	1 Byte	1 Byte	1Byte	1Byte
设备地址	功能码值	高 8 位	低 8 位	高 8 位	低 8 位	低 8 位	高 8 位

2.3 写多个寄存器，适用于功能码-10H

主机发送命令：

地址

功能码

起始寄存器地址

写入数据个数

写入字节长度

数据 1

数据 2

...

数据 N

校验码（CRC16）

1Byte

1 Byte

2 Byte

...

2 Byte

1 Byte

1Byte

设备地址

功能码值

高 8 位

低 8 位

高 8 位

低 8 位

1-255

高

低

高

低

...

高

低

低 8 位

高 8 位

从机返回信息：

地址	功能码	起始寄存器地址		写入寄存器个数		校验码（CRC16）
1Byte	1Byte	1Byte	1Byte	1 Byte	1 Byte	1Byte	1Byte
设备地址	功能码值	高 8 位	低 8 位	高 8 位	低 8 位	低 8 位	高 8 位

2.4 蓝牙通信协议

起始符	数据长度	选项字段	报文序列号	用户数据段	校验码（CRC16）		结束符
2 Byte	2 Byte	1 Byte	4 Byte	N Byte	1 Byte	1 Byte	2 Byte
FF55H	Len	OPT	Sque	Data	CRC_H	CRC_L	FFAAH
固定 0xFF55	协议数据总长度，高 8 位在前，低 8 位在后	08H-代表需要从设备回复应答 00H-代表蓝牙发送的数据芯片无需回复应答 04H-代表芯片主动发起的数据上报，需要芯片自己增加唯一序列号上报 18H-代表蓝牙与串口数据透传	唯一报文序列号	填充 Modbus-RTU 数据,参照 Modbus-RTU 数据协议	高8位	低 8 位	固定 0xFFAA
1. 蓝牙控制指令案例：关闭空调数据测试协议蓝牙发送：FF 55 00 15 08 01 02 03 04 A5 06 00 25 00 00 81 25 FD 81 FF AA 蓝牙返回：FF 55 00 15 08 01 02 03 04 A5 06 00 25 00 00 81 25 FD 81 FF AA 2. 透传例程案例：参考寄存器 3000H 串口上报数据：A5 10 30 00 00 01 02 11 22 D0 DD 蓝牙收到数据：FF 55 00 0F 18 00 00 00 63 11 22 B4 82 FF AA 串口上报数据：A5 10 30 00 00 01 04 11 22 33 44 01 5A 蓝牙收到数据：FF 55 00 11 18 00 00 00 02 11 22 33 44 BC A9 FF AA 蓝牙下发透传数据：FF 55 00 15 18 01 02 03 04 A5 06 00 25 00 00 81 25 0C 6B FF AA 芯片串口输出数据：A5 06 00 25 00 00 81 25 蓝牙下发透传数据：FF 55 00 11 18 00 00 00 02 11 22 33 44 BC A9 FF AA 芯片串口输出数据：11 22 33 44

3. 功能码寄存器表（适配功能码 03H、06H、10H）

寄存器内容	寄存器地址	数据类型	读/写类型	寄存器值	说明
固件版本号	0000H	无符号短整型	只读	-	芯片固件版本号。
芯片 ID	0001H	无符号短整型	只读	-	芯片唯一标识符。
设备地址	0002H	无符号短整型	可读写	1~255	RS485 设备地址。
通信波特率	0003H	无符号短整型	可读写	0-2400 1-4800 2-9600 3-14400 4-19200 5-38400 6-56000 7-57600 8-115200 9-128000 10-230400 11-156000 12-460800 13-500000 14-512000 15-600000 16-750000 17-921600 18-1000000 19-1500000 20-2000000	串口通信波特率（默认 9600）。
MAC 地址	0004H-0006H	无符号短整型	只读	-	6 字节 MAC 地址，占用 3 个寄存器空间。
保留	0007H-0008H	无符号短整型	保留	-	保留寄存器，不建议使用。
芯片复位	0009H	无符号短整型	可写	-	写入特定值以复位芯片。
保留	000AH-000FH	无符号短整型	保留	-	保留寄存器，不建议使用。
空调匹配	0010H	无符号短整型	可写	-	空调一键匹配控制寄存器。
电视匹配	0011H	无符号短整型	暂不支持	-	暂不支持。
机顶盒匹配	0012H	无符号短整型	暂不支持	-	暂不支持。
风扇匹配	0013H	无符号短整型	暂不支持	-	暂不支持。
投影仪匹配	0014H	无符号短整型	暂不支持	-	暂不支持。
其他设备匹配	0015H	无符号短整型	暂不支持	-	暂不支持。
启动红外学习	0016H	无符号短整型	可写	-	启动红外学习模式，可录制 64 通道红外波形。
退出红外学习	0017H	无符号短整型	可写	-	退出红外学习模式。
测试红外学习	0018H	无符号短整型	可写	-	测试学习到的红外波形。
遥控 NEC 发码	0019H-001AH	无符号整型	可写	-	发送 NEC 格式红外遥控码波形。
遥控 RC-5 发码	001BH-001CH	无符号短整型	可写	-	发送 RC-5 格式红外遥控码波形。
蓝牙房间编号	001DH	无符号短整型	可写	-	设置蓝牙广播名称中的房间编号。
AD 管脚配置	001EH	无符号短整型	可写	-	配置 ADIN/RS485 管脚功能。
AD 采集电源阈值配置	001FH	无符号短整型	可写	-	设置 AD 采集电源阈值，单位为 10mV。
空调码库代号	0020H	无符号短整型	可读写	-	空调匹配的码库代号。
电视码库代号	0021H	无符号短整型	可读写	-	电视匹配的码库代号。
机顶盒码库代号	0022H	无符号短整型	可读写	-	机顶盒匹配的码库代号。
保留	0023H-0024H	无符号短整型	保留	-	保留寄存器，不建议使用。
空调电源状态	0025H	无符号短整型	可读写	0-关闭 1-开启	空调电源状态。
空调温度状态	0026H	无符号短整型	可读写	0-16℃ 1-17℃ ... E-30℃	空调温度状态寄存器。
空调模式状态	0027H	无符号短整型	可读写	0-自动 1-制冷 2-除湿 3-送风 4-制热	空调模式状态寄存器。
空调风速状态	0028H	无符号短整型	可读写	0-自动风速 1-一档风 2-二档风 3-三档风	空调风速状态寄存器。
空调灯光状态	0029H	无符号短整型	可读写	0-关灯 1-开灯	空调灯光状态寄存器。
空调组合状态（下面提供具体说明）	002AH-002CH	无符号短整型	可读写	-	空调组合状态控制寄存器。
电视电源控制	002DH	无符号短整型	可读写	00H-关闭 01H-开启	电视电源键发码。
电视音量	002EH	无符号短整型	可读写	0-音量减 1-音量加	电视音量控制寄存器。
电视频道	002FH	无符号短整型	可读写	0-频道减 1-频道加	电视频道控制寄存器。
电视信号源	0030H	无符号短整型	可读写	0-不切换 1-切换频道	电视信号源切换寄存器。
电视返回按键	0031H	无符号短整型	可读写	0-不执行 1-执行返回	电视返回按键切换寄存器。
机顶盒组合状态	0032H-0034H	无符号短整型	暂不支持	-	机顶盒组合状态，暂不支持。
机顶盒电源	0035H	无符号短整型	可读写	00H-关闭 01H-开启	机顶盒电源状态。
机顶盒音量	0036H	无符号短整型	可读写	0-音量减 1-音量加	机顶盒音量控制寄存器。
机顶盒频道	0037H	无符号短整型	可读写	0-频道减 1-频道加	机顶盒频道控制寄存器。
机顶盒信号源	0038H	无符号短整型	可读写	0-不切换 1-切换频道	机顶盒信号源切换寄存器。
机顶盒返回	0039H	无符号短整型	可读写	0-不执行 1-执行返回	机顶盒返回按键切换寄存器。
互感器设备开关状态	003AH	无符号短整型	只读	0-关机 1-开机	外接互感器设备检测设备开关机状态。
ADC 采集值	003BH	无符号短整型	只读	-	读取 ADC 采样的值（代表电压值：10mV 为单位）。
保留	003CH-003FH	无符号短整型	保留	-	保留寄存器，不建议使用。
空调本地代号	0040H	无符号短整型	可读写	-	本地码库代号寄存器。
空调控制代号	0041H	无符号短整型	可读写	-	指令控制代号寄存器。
空调电源状态	0042H	无符号短整型	可读写	0-关闭 1-开启	空调单一电源状态。
空调温度状态	0043H	无符号短整型	可读写	16-31℃	空调温度状态寄存器。
空调模式状态	0044H	无符号短整型	可读写	0-自动 1-制冷 2-除湿 3-送风 4-制热	空调模式状态寄存器。
空调风速状态	0045H	无符号短整型	可读写	0-自动风速 1-一档风 2-二档风 3-三档风	空调风速状态寄存器。
空调灯光状态	0046H	无符号短整型	可读写	0-关灯 1-开灯	空调灯光状态寄存器。
保留	0047H-0531H	无符号短整型	保留	-	保留寄存器，不建议使用。
红外学习通道 1~62	0532H-114DH	无符号短整型	可读写	-	每个通道分配 100 个字节空间。
红外学习通道 63	114EH-1180H	无符号短整型	可读写	-	每个红外录制波形占用 100 个字节，占用 50 个寄存器。
蓝牙透传数据寄存器	3000H	无符号短整型	可读写	-	串口上报蓝牙数据透传格式。

CRC16校验工具下载：

本工具用于快速求出MODBUS通信中CRC16校验值。在输入框输入十六进制数据包（每两个字符表示一个字节，字符数必须是偶数），每个字节之间用空格隔开。点击计算后，本计算器可求出输入数据包的长度的16进制校验码。

CRC16校验计算工具

白银会员免费

黄金会员免费

资源价格 ¥0.00 销售数量 328 发布时间 2025年2月16日更新时间 2025年2月20日

已付费？登录或刷新

协议示例：

协议说明

本协议默认地址为 A5。用户需要先将地址设置为 A5 进行测试。

1. 设置从设备地址

发送：FF 06 00 02 00 A5 FD AF
返回：FF 06 00 02 00 A5 FD AF

2. 固件版本号

发送：FF 03 00 00 00 01 91 D4
返回：FF 03 02 00 01 90 53
说明：固件版本号为 0x0001。

3. 芯片ID号

发送：FF 03 00 01 00 01 C0 14
返回：FF 03 02 50 56 2D AE
说明：芯片ID为 0x5056。

4. 设备从地址寄存器

设置地址：
- 发送：FF 06 00 02 00 A5 FD AF
- 返回：FF 06 00 02 00 A5 FD AF
获取地址：
- 发送：FF 03 00 02 00 01 30 14
- 返回：FF 03 02 00 A5 51 EB
- 说明：设备地址为 0xA5。

5. 串口通信波特率设置寄存器

波特率映射表：

值	波特率
0	2400
1	4800
2	9600
3	14400
4	19200
5	38400
6	56000
7	57600
8	115200
9	128000
10	230400
11	156000
12	460800
13	500000
14	512000
15	600000
16	750000
17	921600
18	1000000
19	1500000
20	2000000

获取波特率：
- 发送：A5 03 00 03 00 01 6D 2E
- 返回：A5 03 02 00 02 48 5C
- 说明：波特率为 9600。

6. 空调匹配控制寄存器

匹配空调：
- 发送：A5 06 00 10 00 01 50 EB
- 超时返回：A5 06 00 10 80 03 B0 EA
- 匹配失败：A5 06 00 10 80 03 B0 EA
- 匹配成功：A5 06 00 10 00 4F D0 DF
- 说明：匹配到代码号 0x004F。

7. 启动红外学习模式

学习通道：
- 发送：A5 06 00 16 00 3F 31 3A
- 返回：A5 06 00 16 00 3F 31 3A
- 学习完成：A5 06 00 16 80 02 91 2B
- 学习超时：A5 06 00 16 80 03 50 EB
- 示例：
  - 发送：A5 06 00 16 00 00 71 2A
  - 返回：A5 06 00 16 80 02 91 2B

8. 退出红外学习模式

发送：A5 06 00 17 00 3F 60 FA
返回：A5 06 00 17 00 3F 60 FA

9. 测试红外学习波形

发送：A5 06 00 18 00 3F 50 F9
返回：A5 06 00 18 00 3F 50 F9
示例：
- 发送：A5 06 00 18 00 00 10 E9

10. 发送指定数据的NEC码红外波形

发送：A5 10 00 19 00 02 04 00 FF 01 FE 95 DB
返回：A5 10 00 19 00 02 89 2B
说明：发射NEC波形：00 FF 01 FE。

11. 空调码库代号

设置代码号：
- 发送：A5 06 00 20 02 E4 90 0F
- 返回：A5 06 00 20 02 E4 90 0F
获取代码号：
- 发送：A5 03 00 20 00 01 9C E4
- 返回：A5 03 02 02 E4 C8 B6
- 说明：空调代码号为 740。

12. 电视码库代号

设置代码号：
- 发送：A5 06 00 21 00 03 80 E5
- 返回：A5 06 00 21 00 03 80 E5
获取代码号：
- 发送：A5 03 00 21 00 01 CD 24
- 返回：A5 03 02 00 03 89 9C
- 说明：电视代码号为 3。

13. 机顶盒码库代号

设置代码号：
- 发送：A5 06 00 22 00 0B 71 23
- 返回：A5 06 00 22 00 0B 71 23
获取代码号：
- 发送：A5 03 00 22 00 01 3D 24
- 返回：A5 03 02 00 0B 88 5A
- 说明：机顶盒代码号为 11。

14. 空调状态寄存器 - 组合状态

发送：A5 10 00 2A 00 03 06 02 E4 AA 10 00 00 18 06
返回：A5 10 00 2A 00 03 B8 E4

002A寄存器：空调代码号，高位在前
002B寄存器：高位相当于红外协议状态码1 低位相当于红外协议的状态码2
002C寄存器：高位相当于红外协议的按键码  低位参数为0使用指令中的代码号 参数为1使用本地代码号
返回：A5 10 00 2A 00 03 B8 E4

15. 空调状态寄存器 - 电源状态

控制空调开关：
- 发送：A5 06 00 25 00 01 40 E5
- 返回：A5 06 00 25 00 01 40 E5
- 说明：空调开启。
- 关闭空调：
  - 发送：A5 06 00 25 00 00 81 25
  - 返回：A5 06 00 25 00 00 81 25
获取空调电源状态：
- 发送：A5 03 00 25 00 01 8C E5
- 返回：A5 03 02 00 00 C9 9D
- 说明：空调为关机状态。

16. 空调状态寄存器 - 温度状态

控制空调温度：
- 发送：A5 06 00 26 00 0E F0 E1
- 返回：A5 06 00 26 00 0E F0 E1
- 说明：空调温度设置为 30°C。
获取空调温度状态：
- 发送：A5 03 00 26 00 01 7C E5
- 返回：A5 03 02 00 0E 48 59
- 说明：空调温度为 30°C。

17. 空调状态寄存器 - 模式状态

控制空调模式：
- 发送：A5 06 00 27 00 04 21 26
- 返回：A5 06 00 27 00 04 21 26
- 说明：空调模式设置为制热。
获取空调模式状态：
- 发送：A5 03 00 27 00 01 2D 25
- 返回：A5 03 02 00 04 C8 5E
- 说明：空调模式为制热。
- 控制空调模式(0：自动 1：制冷 2：除湿 3：送风 4：制热)

18. 空调状态寄存器 - 风速状态

控制空调风速：
- 发送：A5 06 00 28 00 03 50 E7
- 返回：A5 06 00 28 00 03 50 E7
- 说明：空调风速设置为三级。
获取空调风速状态：
- 发送：A5 03 00 28 00 01 2D 25
- 返回：A5 03 02 00 03 89 9C
- 说明：空调风速为三级。
- 控制空调风速(0：自动 1：一级 2：二级 3：三级)

19. 空调状态寄存器 - 灯光状态

控制空调屏显：
- 发送：A5 06 00 29 00 01 80 E6
- 返回：A5 06 00 29 00 01 80 E6
- 说明：空调屏显开启。
获取空调屏显状态：
- 发送：A5 03 00 29 00 01 4C E6
- 返回：A5 03 02 00 01 08 5D
- 说明：空调屏显为开启。

20. 电视状态寄存器 - 电源状态

发送：A5 06 00 2D 00 01 C1 27
返回：A5 06 00 2D 00 01 C1 27

21. 电视状态寄存器 - 音量状态

发送：A5 06 00 2E 00 01 31 27
返回：A5 06 00 2E 00 01 31 27
发电视音量码(1：音量加 0：音量减)

22. 电视状态寄存器 - 频道状态

发送：A5 06 00 2F 00 01 60 E7
返回：A5 06 00 2F 00 01 60 E7
发电视频道码(1：频道加 0：频道减)

23. 电视状态寄存器 - 信号源状态

发送：A5 06 00 30 00 01 51 21
返回：A5 06 00 30 00 01 51 21

24. 电视状态寄存器 - 返回状态

发送：A5 06 00 31 00 01 00 E1
返回：A5 06 00 31 00 01 00 E1

25. 机顶盒状态寄存器 - 电源状态

发送：A5 06 00 35 00 01 41 20
返回：A5 06 00 35 00 01 41 20

26. 机顶盒状态寄存器 - 音量状态

发送：A5 06 00 36 00 01 B1 20
返回：A5 06 00 36 00 01 B1 20
发机顶盒音量码(1：音量加 0：音量减)

27. 机顶盒状态寄存器 - 频道状态

发送：A5 06 00 37 00 01 E0 E0
返回：A5 06 00 37 00 01 E0 E0
发机顶盒频道码(1：频道加 0：频道减)

28. 机顶盒状态寄存器 - 信号源状态

发送：A5 06 00 38 00 01 D0 E3
返回：A5 86 01 C2 43
说明：机顶盒无信号源数据。

29. 机顶盒状态寄存器 - 返回状态

发送：A5 06 00 39 00 01 81 23
返回：A5 06 00 39 00 01 81 23

30. 下载空调dp数据1 (0x0100-0x04bf)

数据帧示例：

第一帧：A5 10 01 00 00 78 F0 03 45 29 2D 13 43 42 36 02 15 01 04 A2 AC A7 B5 B0 B1 B2 AD FF 05 A1 AE FF 07 A1 AE FF 06 A6 FF 08 A3 FF 03 AB B3 FF 02 A8 FF 00 A8 FF 01 8D 9D FF 00 FF FF 02 01 00 00 01 00 02 00 00 02 01 00 00 02 00 00 00 00 02 00 00 03 00 01 01 03 00 02 03 00 00 04 01 05 03 04 00 00 04 00 00 00 01 06 00 01 FF 02 00 FF 02 01 FF 02 31 FF 07 32 33 34 35 36 37 FF 06 B2 4D 00 00 00 00 06 B5 4A F5 00 00 00 06 B2 4D 7B 84 E0 1F 06 B2 4D 0F F0 E0 1F 06 B2 4D 6B 94 E0 1F 0C B2 4D E0 1F 03 FC B2 4D 00 00 00 00 12 B3 88 9A AA AA D7 B4 AA FF 40 66 FD B2 4D BF 40 D0 2F 00 00 11 11 30 1B 23 1B 6B A2 00 80 13 00 25 9D C0 FF FF FF FF FF 00 00 11 11 30 1B 23 1B 6B E0 00 80 13 00 25 9D C0 FF FF FF FF FF 00 00 11 11 30 1B 23 1B 6B 80 00 00 FF 98 1A
第二帧：A5 10 01 78 00 78 F0 02 25 9D C0 FF FF FF FF FF 01 FF 0C 40 0B FF 06 C0 00 05 06 00 01 FF FF 0C 00 0B FF 04 C0 00 03 04 00 01 FF FF 0C 40 0B FF 0C C0 00 0B 0C 00 01 FF FF 0C 00 0B FF 0A C0 00 09 0A 00 01 FF FF 01 FF 01 FF FF 1E 20 03 FF BF 21 03 FF 9F 22 03 FF 5F 23 03 FF 3F 10 03 FF 1F 12 03 FF 1F 10 05 0C 08 12 05 0C 04 14 05 0C 0C 52 05 F0 10 53 05 F0 30 54 05 F0 20 55 05 F0 60 56 05 F0 70 57 05 F0 50 58 05 F0 40 59 05 F0 C0 5A 05 F0 D0 5B 05 F0 90 5C 05 F0 80 5D 05 F0 A0 5E 05 F0 B0 13 05 FC E4 20 08 FF 66 21 08 FF 28 22 08 FF 3C 23 08 FF 50 10 08 FF 65 12 08 FF 65 09 09 80 80 46 80 06 7F 00 81 06 7F 03 82 06 7F 07 83 06 7F 0B 84 06 7F 0F 85 06 7F 13 86 06 7F 17 87 06 7F 1B 88 06 7F 1F 89 06 7F 2B 8A 06 7F 27 8B 06 7F 2B 8C 06 D0 25
第三帧：A5 10 01 F0 00 78 F0 7F 2F 99 05 03 01 9A 05 03 01 9B 05 03 01 9C 05 03 01 90 03 1F 00 91 03 1F 03 92 03 1F 07 93 03 1F 0B 94 03 1F 0F 95 03 1F 13 96 03 1F 17 97 03 1F 1B 98 03 1F 1F 99 03 1F 03 9A 03 1F 07 9B 03 1F 0B 9C 03 1F 0F 9D 06 7F 7F 8D 05 03 03 20 03 E0 A0 21 03 E0 80 22 03 E0 40 23 03 E0 20 10 03 E0 00 12 03 E0 00 10 05 0C 08 11 05 0C 00 12 05 0C 04 13 05 0C 00 14 05 0C 0C 50 05 F0 00 51 05 F0 00 52 05 F0 10 53 05 F0 30 54 05 F0 20 55 05 F0 60 56 05 F0 70 57 05 F0 50 58 05 F0 40 59 05 F0 C0 5A 05 F0 D0 5B 05 F0 90 5C 05 F0 80 5D 05 F0 A0 5E 05 F0 B0 5A 06 80 80 5B 06 80 80 5C 06 80 80 5D 06 80 80 5E 06 80 80 20 08 FF 66 21 08 FF 28 22 08 FF 3C 23 08 FF 50 10 08 FF 65 12 08 FF 65 09 09 80 80 08 B0 05 FF A9 B1 05 FF A9 AD BF 65
第四帧：A5 10 02 68 00 3B 76 05 FF A5 A7 05 FF AA B5 05 FF A3 A2 05 FF A2 AC 05 FF A2 B2 05 FF 86 17 20 09 FF BF 21 09 FF 9F 22 09 FF 5F 23 09 FF 3F 10 09 FF 1F 12 09 FF 1F 10 0B 0C 08 12 0B 0C 04 14 0B 0C 0C 52 0B F0 10 53 0B F0 30 54 0B F0 20 55 0B F0 60 56 0B F0 70 57 0B F0 50 58 0B F0 40 59 0B F0 C0 5A 0B F0 D0 5B 0B F0 90 5C 0B F0 80 5D 0B F0 A0 5E 0B F0 B0 12 0B FC E4 01 00 DF A2
结束帧：A5 10 04 48 00 02 04 00 00 00 00 D3 CB

30.1下载空调dp数据2(0x2100-0x24bf)

第一帧：A5 10 21 00 00 78 F0 01 E2 17 05 02 15 16 14 01 79 01 00 A0 A1 AE B0 B1 A2 A3 A4 A5 A6 A8 A9 AC AD B2 B4 AA AB AF B3 FF FF 00 00 00 00 00 01 FF 14 A6 00 00 00 00 00 00 00 00 00 00 00 00 00 B5 00 00 00 00 00 BB BB BB 11 10 22 22 22 67 80 00 00 FF 00 33 00 C0 FF FF FF FF FF 09 40 0B FF 14 C0 00 0F 13 FF 09 00 0B FF 0E C0 00 01 0D FF 5E 20 06 E0 A0 21 06 E0 60 22 06 E0 40 23 06 E0 20 11 08 E0 20 12 08 E0 40 13 08 E0 C0 14 08 E0 80 01 05 40 40 07 05 80 80 51 02 F0 10 52 02 F0 20 53 02 F0 30 54 02 F0 40 55 02 F0 50 56 02 F0 60 57 02 F0 70 58 02 F0 80 59 02 F0 90 5A 02 F0 A0 5B 02 F0 B0 5C 02 F0 C0 5D 02 F0 D0 5E 02 F0 E0 31 02 0F 0C 32 02 0F 02 33 02 0F 04 34 02 0F 06 35 02 0F 08 36 02 0F 0A 37 02 0F 0F 41 03 F0 E0 42 03 F0 20 43 03 F0 05 F2
第二帧：A5 10 21 78 00 78 F0 40 44 03 F0 60 45 03 F0 80 46 03 F0 A0 47 03 F0 C0 61 04 02 02 05 07 40 40 0F 07 80 80 03 09 80 80 0D 09 40 40 09 0B 08 08 8D 04 40 40 9D 04 20 20 6F 04 20 20 81 08 1F 01 82 08 1F 02 83 08 1F 03 84 08 1F 04 85 08 1F 05 86 08 1F 06 87 08 1F 07 88 08 1F 08 89 08 1F 09 8A 08 1F 0A 8B 08 1F 0B 8C 08 1F 0C 91 06 1F 01 92 06 1F 02 93 06 1F 03 94 06 1F 04 95 06 1F 05 96 06 1F 06 97 06 1F 07 98 06 1F 08 99 06 1F 09 9A 06 1F 0A 9B 06 1F 0B 9C 06 1F 0C A9 0D 7F 04 A1 0D 7F 02 AE 0D 7F 02 B0 0D 7F 03 B1 0D 7F 03 A7 0D 7F 19 A5 0D 7F 01 A6 0D 7F 09 A8 0D 7F 05 A0 0D 7F 06 A3 0D 7F 0B A2 0D 7F 08 B2 0D 7F 08 AC 0D 7F 16 AD 0D 7F 15 B4 0D 7F 07 AA 0D 7F 10 AB 0D 7F 0D AF 0D 7F 10 B3 0D 7F 0D 21 11 F0 C0 22 11 F0 80 23 11 F0 A1 30
第三帧：A5 10 21 F0 00 01 02 40 01 B9 65
结束帧：A5 10 24 48 00 02 04 00 00 00 00 4A 0A

测试指令：
A5 10 00 2A 00 03 06 FF 02 AA 10 00 00 04 3D

31. 房号（蓝牙名称）

设置房号：
- 发送：A5 06 00 1D 03 E9 C1 96
- 返回：A5 06 00 1D 03 E9 C1 96
获取房号：
- 发送：A5 03 00 1D 00 01 24 1B
- 返回：A5 03 02 03 E9 08 E3
- 说明：房号为 1001。

32. 读写学习数据

读取通道63学习数据：
- 发送：A5 03 11 4E 00 32 B8 10
- 返回：A5 03 64 FA 56 67 00 4C E0 0C 00 00 71 0F 2B 39 98 04 69 09 8B 13 00 00 40 80 41 81 06 41 82 18 41 C1 40 83 41 C2 40 83 41 C3 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FC 00 07 00 00 00 00 00 00 00 00 57 BA
写入通道63学习数据：
- 发送：A5 10 11 4E 00 32 64 B4 56 67 50 00 71 0D 00 00 71 2B 0E 00 77 04 92 09 00 20 00 00 40 80 41 81 41 82 1E 41 C1 40 80 01 41 C2 40 80 01 41 C3 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 4B B4 2F 2D 00 00 00 00 00 00 00 FC 12
- 返回：A5 10 11 4E 00 32 3D D3

33. 配置PB1功能

设置PB1为AD检测：
- 发送：A5 06 00 1E 00 00 F0 E8
- 返回：A5 06 00 1E 00 00 F0 E8
获取PB1功能：
- 发送：A5 03 00 1E 00 01 FD 28
- 返回：A5 03 02 00 00 C9 9D
- 说明：功能为 0。

34. 配对AD电压（精度10mV）

设置AD电压为2V：
- 发送：A5 06 00 1F 00 C8 A0 BE
- 返回：A5 06 00 1F 00 C8 A0 BE
获取设置的AD电压：
- 发送：A5 03 00 1F 00 01 AC E8
- 返回：A5 03 02 00 C8 C8 0B
- 说明：电压为 2V。

35. 获取开关状态

发送：A5 03 00 3A 00 01 BD 23
返回：A5 03 02 00 01 08 5D
说明：开关状态为开。

36. 获取PB1电压

发送：A5 03 00 3B 00 01 EC E3
返回：A5 03 02 00 E5 08 16
说明：PB1电压为 2.29V。

37. 获取MAC地址

发送：A5 03 00 04 00 03 5D 2E
返回：A5 03 06 D8 2F E6 59 E8 7E 05 D7
说明：MAC地址为 D8:2F:E6:59:E8:7E。

38. 蓝牙控制数据测试

关闭空调数据测试协议：
- 蓝牙发送：FF 55 00 15 08 01 02 03 04 A5 06 00 25 00 00 81 25 FD 81 FF AA
- 蓝牙接收：FF 55 00 15 08 01 02 03 04 A5 06 00 25 00 00 81 25 FD 81 FF AA

39. 蓝牙透传数据测试

串口上报数据：
- 发送：A5 10 30 00 00 01 02 11 22 D0 DD
- 蓝牙接收：FF 55 00 0F 18 00 00 00 63 11 22 B4 82 FF AA
蓝牙下发透传数据：
- 发送：FF 55 00 15 18 01 02 03 04 A5 06 00 25 00 00 81 25 0C 6B FF AA
- 芯片串口输出：A5 06 00 25 00 00 81 25

空调码库列表


Acsom	296
Akira（爱家乐）	650	073
Alpin	134	366
Amico	652	073
Aqua	036
Az（5in1）	184	639	640	641	141
Blue Star（蓝星）	307	097	024	725
Carrier	778
Carrier（开利）	365	366	097	078	108	109	110	277	276	284	282	280	275	279	283
	281	285	278	272	274	273	062	086	064	730	031
Cheblo	004	146
Colrolla	651
Consul	036	407
Crown(王冠)	651
Delonghi（德龙）	651
Dotels	779
Elco	264
Electer	264	652	653	654
Elgin	252
Fedders（菲达士）	274	068
Ferrolit	655
First	656
For.m.mg	073
Funiki	312
Gchv	008
General	271
Glbal	086
Glee	275
Grneral	224
Helton	396
Hemilton	162
Honeywell	630
Huawei	029
Ifb	004
Inverter	291
Johnso	264
Kelcinator	709
Kingshan	645
Klimatair	402	650	657	660	073
Kris	623
Kt02_d001	653
Kt02_d002	068
Kty001	090
Kty002	069
Kty003	013
Kty004	222
Kty005	332
Leader	034
Lg	086	087	088	089	090	091	092	093	094	095	642	780
Loren-sebo	660
Mabe	031
Mitsuka	658
Nikko	215
Niso	265
Nokia	755
Norca	659
Nuni-air	660
Onida	280	643	185	006	074
Opal	661
Original	239	711
Pereg	366
Philco	303	304
Pilot	662
Rhoss	663
Saijo Denk	664	280	149	398	070
Sansui	645	000	252
Saowa(首华)	396
Saporo(沙普罗)	651
Sensor	391
Sogo	070
Sova（索华）	687	688
Speed	653
Staright-aircon	113
Sunburg（森宝）	178
Superen	024
Tadiair	068	135	134	056	073	281	366	657
Tadiran	135	134	056	264
Tcl	000	002	001	004	003	005	315	628	629	727	769
Tcl通	001	000	810	015	264	652	002	812	813	653	811	646	645	643	070
Teco	674	068
Tornado	745
Toyo	777
Toyo（东洋）	068	154	650	004	349	069	333
Trane（特灵）	280	366	665
Uni-air	660
Unionaire	709
Videocon	305	185	000
Vitron	308
Voltas	301	298	300	299	074	006	252	024	071	048	752
Ynovik	289
York	296	295	297	395	706	064	027	114	733	047	667	076	734	735	048
	736	325	237	791	792
艾、爱德龙(aidelong)	651	405	650	177	357	326	069	010	154
艾普顿	396
爱特(aite)	004	239	349	666	154
奥克斯	015	016	018	017	350	351	019	020	404	021	022	023	024	025	026
	027	760	800
奥力(oli)	284	062
奥林巴斯(olympus)	667
奥特斯	177
澳柯玛	024	316	214	215	216	217	103	714
澳科(aoke)	405	112	668	349	154
白雪(baixue)	349	135	154
阪神（banshen）	671
坂田	000	399
北京京电(jdc)	650	068
倍科	177
宾维空调	001
波尔卡	288
波乐(bole)	337	056	167	069
波士高(boshigao)	121	182	650	349	068	154
博士（boshi)	135	068
博世	398	069
彩星	154	349
长风(changfeng)	174
长府（长谷）	304	029
长虹	246	247	112	188	248	249	250	251	177	252	253	254	702	732	766
长岭(changling)	657	239	266	349	690	069	401	402	403	400
诚远/维修版（chengyuan)	669
川岩(chuanyan)	651
创华(chuanghua)	322	670	650	028	349	069	154	265	405
创维	338	339	335	337	336	627	729	804
春兰	106	334	357	107	693	694	695	696	697	698	699	700	701
达可(dake)	651
大金	211	225	226	227	228	229	319	318	317	358	359	360	361	691	707
	724	726	741	750	751	738	297	771	772	773	805	785
大金星(dajinxing)	154	349	069
大拇指(damuzhi)	316
大松重工	628
大宇(daewoo)	671	672	349	069	015
稻田(inada)	306	330	650	349	069	154
帝智	646	074	399
东宝(tobo)	673	674	675	018	068	154	405	188	178	406	350
东新宝(dongxinbao)	650
东芝	097	284	320	703	048	761	049
东芝（toshiba）	284
冬夏(donxia)	056	304	107	069	154
盾安(dunan)	676	226	286	069
飞歌(phigco)	286	304
飞利浦	801
飞鹿(feilu)	351	349	069	407
富士通	218	219	220	221	222	223	224	268	270	269	271	362	363	364
高路华(conrowa)	405	650	392	028	349	250	069	010	333	154
高士达	090
歌林(kolin)	287	068
格尔(geer)	407	134	650	200	069	154
格兰仕	066	067	068	069	070	071	072	353	354	355	356
格力	073	074	075	635	636	076	077	637	078	079	638	333	326	340	341
	342	343	715	650	740	768	729
古桥	210	408
冠远	306
光大(guangda)	171	677	028	204	069	154	333
国美	004	001	628	629	338	627
海尔	028	029	030	258	259	036	033	037	038	039	327	040	041	042	043
	314	257	347	348	349	325	260	031	032	673	757	803
海林	013
海信	738	802	124	128	722
海信科龙	111	112	113	114	115	116	117	118	119	120	121	122	123	124	125
	411	410	126	127	128	129	130	131	132	133	134	135	136	137	138
	722	723	142	737	747	748	817
海芝	000
韩电空调	645
和而泰	704
红麟	079	399	022	646	001
红旗	079	399	022	646	001
虹立	146
鸿怡(hongyi)	405
华宝	114
华高	069	159
华科(huake)	678
华凌	096	060	097	098	321	099	100	101	102	103	104	105	328
华美(huamei)	386	409
黄河	210
回力(huili)	135	068
汇丰	101	184	185	013	332	333	265	154
惠而浦	139	140	141	025	142	143	075	007	145	010	146	177	085	323	144
	324	716	121	128	201	124	756	786
佳乐	613
江南空调(jiangnan)	679
将军（ogeneral）	224
杰士达(justice)	650	184	185
金北京	614
金鸿盛	646	074	399
金三洋（jensany）	001
金松(jinsong)	650	288	350
金正	010
金挚	001	177	256
锦尚	705
卡萨帝空调	040
康拜恩	069	114
康佳(konka)	349	650	101	184	013	068	645	000	256	177	808
康丽(kangli)	348	279
蓝波	186	367	615	368	616	369	371	370
乐华rowa	266	267
利凯尔(likaier)	085	141	330	184	185	154
凉宇	264
麟酷	764	056
龙禾(longhe)	651
罗兰斯宝（luolansibao)	657
麦克维(mcquay)	068	296	387	667	680	665	631	297	282
麦克维尔	759
美博（mbo）	256	006	290	150	027	177	008
美博空调	783
美的	044	045	046	047	048	049	050	051	052	053	054	055	056	057	058
	059	060	061	062	063	064	065	328	344	345	346	097
美歌（meico）	304	177
美菱(meiling)	665	366	280
名亿	154	265
明星波音(mingxing,boyin)	397
内田	354	355	356	621	619	617	618	620	317
宁波惠康(ningbohuikang)	366	332
纽圣空调机	739
诺维	184
欧伦	024
欧特斯（outes）	775
普奕(puyi)	396
七星(sevenstars)	292	645
青林	187
穹胜(qiongsheng)	264	151
日本日立	794	795	796	797	798
日彩(ricai)	650	056	101	184
日江(rijiang)	154	405	252	271	668	650	297	101	069	185
日立	235	236	237	238	239	240	241	242	243	244	245	717	718	728	807
日索(risuo)	265	257
荣事达	705	645
赛久电机（saijiudianji)	664	073
三菱	025	147	148	149	150	004	151	152	153	154	155	156	103	157	158
	159	160	331	330	332	333	385	386	377	378	379	380	381	382	383
	372	373	375	376	374	384	649	719	309	099	012
三星	161	162	163	164	165	166	167	168	169	170	171
三洋	230	231	232	233	188	234	322	175	387	388	389	390	391	392	393
	112
三叶(sanye)	396
三钻(sanzuan)	255
沙美(shamei)	357	229
山星(shanxing)	294
上菱(s-lin)	681	004	348	682	001
申花	074
绅宝(shenbao)	405	650	185	154
胜风(shengfeng)	407	350	250
盛风飞鹿(shengfengfeilu)	350	068
帅康(shuaikang)	650	239	101	069	185
双凤（twinswan）	001
双菱(shining)	650	184	185
双鹿	184	185
松林夏(songlinxia)	396
松下	088	193	194	195	196	197	198	199	200	201	202	203	204	205	206
	207	208	209	210	211	212	213	352	753	755	754	767	806	784	319
松星(piezstar)	068	083
苏宁极物	632
索伊(soyea)	687	068
太亚(taiya)	396
天加(tica)	758	770	282	001	120
天津空调(tianjin)	683
天元(tianyuan)	684	685	349	216	185	154
通用电气（ge）	036
统帅	036
万宝(wanbao)	681	650	349	184	185
王子(prince)	651
威力(weili)	279	650	349	114	155	265	333	379	383	381	378	380	377	382	353
	331	373	374	330	348	622	184	185	623
威特力(weiteli)	185
无品牌	013	241	090	000	163	166	073	097	224	268	644	006	101	645	708
	709	710	069	711	712	713	720	721	738	009	749	036	299	763	079
	056	765	776	775	276	774	707	781	782	790	779	787	789	788
雾峰(wufeng)	137	151	405	203	101	184	154
西格玛	029
西冷(serene)	193	407	357
夏宝	646	078	000	001	074	399
夏立	646	074	399
夏普	287	286	394	744	743	742	746
夏普/sharp	286
仙麟	079	399	022	646	001
先科	311
现代	010
小米	302	177	647	762
小天鹅	310	178
小雪人	313
小鸭	265
新飞	188	189	190	191	192	153	121
新科	080	081	082	083	084	085
新科通	085	080	145	311	131	134	814	815	083	099
新乐(xinle)	183	178	351	021	401
新凌(sinro)	154
新世纪好孩子	731
星和(xinghe)	121	650	286	185	154
兄弟	396
熊猫(panda)	650	349	184	185	154	332
雪菲特	083
扬子	184	292	293	294	309	004
耀马(yaoma)	650	263	350	184	185
伊莱克斯	172	173	174	071	175	176	177	178	179	180	181	155	182	183	141
	001	264	060	255	305	069	074	048	286	051	146	073	101	809	629
	006
移动(yidong)	686
樱花	255	256	175	252	177
迎燕（yingyan）	068	154	305	263	028	349	405	004	668	689
赢松/国松	078
影逸(ineasy)	123
优尼爱尔（youniaier)	348
玉兔(tuetu)	376	624	407	185	101	184	625	250	626
月兔	157	072	262	261	099	101	001
珍宝	271	222	268	218	270	362
郑州金达(zhengzhoujinda)	350
志高	006	007	008	009	010	011	329	012	154	013	014	150	177
中松（pascmio）	177	000	252	184	024	399	074	064	001
中意（zhongyi)	333	363
佐丹(zuodan)	154	172
待更新品牌1	65281
待更新品牌2	65282

电视机码库列表

Jvc	8222	8221
Lg	905	907	904	897	207	818	815	818	8220	905	1025	8130	10301	7808	905
	899	905	905	1025	1019	1025	905	10327	7808	905	10447	201	201
Pptv	912	909
Tcl	275	864	859	857	857	861	8414	864	867	851	8414	8420	848	8420	8420
	7803	7803	860	8227	8420	8426	8420	8216	8215	8129	8128	8127	8126	8446	857
	8420	8421	8420	8121	8420	8420	10264	8126	8420	8115	7831	855	866	7786	858
Thtf	749	906	754	753	906	7774	748	7774	1114	7789	1084	1080	7774
百视通bestv	913
长虹changhong	8104	606	600	10382	205	10382	871	8114	10382	10352	8441	8436	8436	8108	10382
	8106	10352	8104	10352	8102	8102	871	8099	8099	8436	8108	8095	8094	8094	8095
	8095	8441	8089	8088	8087	8086	885	8084	8083	8082	8081	8095	8079	660	8078
	10382	8077	841	8076	8075	8075	10238	1118	1115	1112	10382	10382	706	1059	1112
	1057	1057	1055	10382	1053	1112	8185	658	693	837	10380	827	10368	227	1079
	10265	840	840	769	246	660	8154	832	194	213	214	714	9770	1043	1042
	1041	1053	1039	1118	1118	717	8158
创佳	8219	8218	8132	8219	8219	8219
创维	1016	1015	871	878	878	871	871	10382	881	216	878	8158	871	10238	10238
	331	919	10238	10238	871	871	10238	8102	244	941	869	252	869	871	10238
	10238	930	873	331	876	871	10238	8461	8158	8158	915	10238	869	10238	869
	8163	878	869	333	276	243	8158	1112	220	219	8158	331	8158	331	219
	8229	8193	8193	8193	8212	8211	8210	1112	8204	8193	8191	332	8187	8186	8209
	869	871	8169	8168	869	8158	8163	195	8158	871	8158	8157	8156	8155	8162
	8155	8152	8150	8149	8148	8147	8451	824	8163	871	10238	7986	8158	8158	8145
	8158	7974	8158	7972	8158	7970	7827	7826	331	706	331	10238	1017	871	7761
	7829	7969	869	7967	8158	8163	7964	8163	7962	9766	9766	7959	8229	7972	7956
	7955	7954	243	8204	8204	8163	8204	8163	869	869	8162	869	8162	7931	7930
春兰	8161	7984	8179	7982	7981
鼎科	868
东芝	3071	10229	223	940	3071	928	10229	240	2789	3071	9669	10204	3071	3071	8226
	8182	8180	7811	3071
飞利浦	210	210	1105	7793	7790	210
福日	10117	8165	8164	7987	10119
高路华	8173	7990	7989	7988
冠捷	876	706
海尔haier	949	1044	993	980	9683	288	3069	280	273	238	281	281	1044	1044	281
	8179	8178	8179	8175	8174	8172	8405	8170	977	1044	280	280	280	8006	8005
	8004	8003	8002	288	8000	8172	2200	7997	7996	7995	7994	280	8445	7991	8174
	7816	7815	7814	8174	7812	855	8023	961	1044	281	1044	8010	7757	1048	1047
	1079	952	1044	1002	9353
海普	3077
海信	8011	211	250	211	211	10124	968	258	221	7797	3069	1003	211	285	211
	964	211	3068	261	8208	8207	8206	211	8203	8202	8201	8200	8200	8171	8190
	8189	211	8181	258	255	1012	947	997	1012	997	991	3067	986	8172	257
	8030	7810	7801	7800	7799	7798	211	8029	8189	8027	8189	8025	8024	287	8022
	8021	8202	8019	8018	8017	8017	10122	8014	8013	8012	8011	7797	7780	2270
豪杰	3063
恒晨hcn	1113
华宇	749	944	943	942	7766	279	805	804	803	802
惠科	7785
佳的美	1106	1101
金星	8197	8196	8032	8031	7807	7807	7807	7991	1033	1032	1029	1026	8196	7788	7787
金正	7804	7803	7802
京东方	956	974	956	9353	2172	876
康佳	957	994	957	969	962	994	8048	8047	994	8048	707	7819	957	9803	9803
	9803	8217	9803	957	7777	7777	957	957	1062	7824	707	8051	8050	8049	8048
	8047	8051	8047	8044	8043	8044	8041	8040	8039	8445	7772	8036	957	957	7818
	957	1061	957	957	876	876	7777	1046	957	994	1069	777	957	957	9803
	9803
酷开	995	984
乐华	867	736	731	197	7803
乐视	1123
理想	9353
联想	7762
美乐	722	7803
牡丹	8445	8053	8052
奇美	197	7763
日立	657	733	8054	7784	1095
荣事达	1120
三星samsung	707	749	7772	767	766	765	2801	10393	10393	725	707	957	701	707	279
	7772	707	10393	707	10443	7772	707	707	7903	707	707	7783	707	707	707
	707	707	707	707	707	707	707	725	10393	7772	7772	8445	1072
三洋sanyo	794	1068	1069	738	8492	694	659	8056	1102	1066	1065	994	1063	1066	8492
	1068	706	734	704	709	702	772	1079	1073	1069	1068	1068
上广电	8195	8035	8196	8033	8035	8033	8196	1096	1094
松下	735	7766	7766	1098	7766	7766	7766	1092	7766	1071
索佳	9353	9353	9353	7773	2319
索尼sony	10421	10421	10421	10387	10421	251	222	222	10440	813	10421	10421	10421	8449	7896
	7893	10421	10421	10421	10421	10421	9777	10440	3065	2157	9777
统帅	979	952	1044	961
万利达	836	1099	1093	1089	1088	1087	1086	1099
未知	3	7888	7889	7886	7885	7884	7885	7884	7880	7879
西湖	3073	2311	8064	2305
夏华	764
夏普	842	829	780	206	206	2801	7765	842	9793	9793	8518	7765	7765	842	842
	9789	7765	7765	7781	9789	9789	842	842
夏新	7803
厦华	8064	8063	8062	8061	8060	8059	8058	8057	8058	1052	1031	8058	1028	8453	3073
	8446	1036
厦新	8065
先锋	893
现代	9803
小米	9864
新科	1100	2141
熊猫	820	10115	716	674	8073	8446	8071	8451	8446	8068	8451	1112	1117	855	673
	838	1079	1079	838	683
志高	809

机顶盒码库列表

Abs	10636
Africa	11208	11206
Avit	10600	10598
Blackpcs	9758
D3mini	11202
D-box	4151
Dctv	11203
Edision	11197	11194	11196	11192
Evpad	11190
Fastway	10192	10177
Funtv	11195
Fzmedia	11191
Humax	443
Idc	11187
Ikan	10068	3004
Illusion	9752
Imaqliq	11183
Inext	9751
Intelvision	11193	9748
Io	11186
Lg	898
Lumax	11184
Motorola	531
Netfor	11181
Nyatel	11177
Scvhd	11174
Sitidisital	11172
Sunny	10637
Suri	11208
Tcl	11098	4154
Tvnation	11170
U2c	9758
U互动	11365	11101	604
Vislonnet	9757	9757
Xcruiser	9754
爱华	152	10625	10622
安广网络	11228	69	69
安广无线传媒	3763
安陆有线	353
安庆有线	300
安丘有线	414
安阳广电	448
鞍山有线	678
白银广电	572
百视通bestv	118
包头有线	689
保定有线	10054	790	743	577
北川有线数字电视	4172
北方广电	4023	107	10433
北京数字	10067
北仑数字	489	812
北镇有线	90
本溪广电	786	4015
滨州有线	9646	341
兵团有线	10045
亳州有线	69
博罗有线	128
博尚	10403
博远	10415
沧州有线	790	10137
苍南数字	337	317
昌邑有线	10191
长葛有线	109
长虹	9823	4174
长江电讯	7727	9626	9627
长沙国安广电	508	312
长泰传媒	1154	55
长垣有线	10053	10052	10051
长治数字	9572	9660	9679
常熟有线	10138
常州有线	146
朝阳有线	664
郴州有线	9109	4171
陈店数字	11227	11226
成都兴网	10607	10606	1125	11222	4178
成都有线	4174	4170
承德广通	474	577
城阳广电	183	9866
池州数字	4191
池州有线	184
滁州广电	4078	69
滁州有线	69
楚天金纬	411
楚天视讯	148	148
楚天网络	4031
楚雄广电	107
创维	11079	186	599	10268	294
慈溪数字	9552	1804
达州广电	469
大华	9826	9824
大连有线	10432
大秦铁路	109
大庆油田数字	567	812
大石桥	9658
大同有线	150
大显daxian	10621	10616
大冶有线	423
岱山数字	1134	1133
丹东有线	812	90
丹江口广电	148
丹阳互动	563
当涂广电	69
德清数字	544
德州数字	450	10616
灯塔数字电视	97
东方广视	812	13803
东方有线	13801	13802
东风tv	112	148
东台数字	339
东莞广电	10610	10344
东莞有线	1798
东阳数字	557
东营有线	412
洞头广电	572	1805
独山子	345
鄂广网络	1161
恩施广电	148	186
番禺有线	7728
范县广电	148
飞利浦	485
封丘有线	359
烽火fiberhome	9830
凤城数字	561	9809
凤泉有线	10405
凤阳无线	546
奉化数字	107	107
佛山数字电视	9847	136	615
佛山有线	11076	11075
浮山广电	97
福建广电	11094	11093	11093	4033	1858	1168	1168	1157	167	584	107	582	581
福州广电	11093	585	587	586
抚顺数字	4021	9511
抚顺县数字电视	812	1164
抚州有线	359
阜康广电	544
阜蒙县数字	561
阜宁数字	3004
阜新有线	743
阜阳有线	69
盖州数字	9658
甘肃有线	189
赣州有线	359
高密有线	297
高台有线	10049
高邮广电	3004
歌华有线	510
广电网络	11225	113	152	113
广东iptv	523	11074
广东广电	10344	2729	570
广东有线	130
广容网络	9208
广铁数字	123
广西广电网络	11224	696
贵州广电	698
哈尔滨有线电视	87
哈飞有线	186
哈密无线	38
海尔	10641
海丰有线	9614	9613
海南民视	9383
海南有线	13797
海信	10641	10641
海盐数字	289	359
汉川广电	4079	10407
航天有线	812
好而易	10619	10601
合肥有线	13791
和平有线	116	576	575
河北广电	11072	9844	608	608
河津广电	10413	10412
河南有线	3739
河源广电	10867
菏泽广电	450
鹤山广电	3089	3088
黑河广电	566	145
黑龙江广电	537	536
恒仁广电	10402
虹企传媒	186
湖北广电网络	9858	9857	9856	4031
湖北有线	9536	148	521
湖南地面数字电视	9678	9678
湖南有线	11223	2874	420
湖州数字	290	7726
葫芦岛有线	107	152
户户通	504
花都广播电视	168
华数	10603	10418	10189
华为	10626	10601	118	789	443	427	131
滑县广电	20	414
淮北有线	69
淮南有线	131
桓仁广电	1125
黄岛广电	150
黄山有线	69	417
黄石有线	446	3772
黄岩有线	3741
辉县数字电视	9841
鸡矿集团数字电视	1149
吉安有线	359
吉林广电	10252	9832
吉视传媒	10521	299
即墨广电	159
济南广电	494
济宁有线	355
嘉善数字	107
建衡科技	11089	10618	11095
江都有线	146
江门广电	7730	3087
江山数字	483	482
江苏有线	11080	3004	9666
江西有线	359	359	3004
江阴广电	3004	920
胶南广电	4013
胶州有线	3750
揭东广电	569	9831
揭阳有线	10251
金华数字	553
金坛有线	3004
金网通kingvon	443
锦州有线	664
晋城广电	346
晋煤数字	417
晋中广电	1005
荆州广电	4011	3773
荆州视信网络	11
景德镇有线	359
九江有线	359
九联科技	10413	9841
九台广电	11222	11222
九洲	10611	10426	61	41	61	3004	2782	756	175
莒县有线	146	173
巨鹰科技	10064	69	1434
喀左有线	90	812
开发区数字电视	541
开平有线	11361	3761
康佳	10609
康金	10071
康特集团	758	10413
克拉玛依有线	33	32
宽甸数字	10306	4020	4019
昆广网络	9086	4028
昆山有线	154
莱钢数字	450	1447
莱芜有线	9847	9846	9845
莱州有线	10068	8837	10418
兰溪数字电视	10351
兰州广电	186	8593	644
浪潮inspur	10135
乐清广电	551
乐视	44	44
雷州广电	11329	11328	10194	10193	9513
历城广电	342	10413	451
丽江数字	186
利川广电	9546
溧阳有线	10300	146
连南广电	3996	3760
涟水广电	3004
莲都数字	553
辽河油田数字	562	3997
辽宁有线	744	92
辽阳有线	4001	4000	3999	10268
聊城中广数字	559
林芝数字	1137
临汾有线	98	415	374
临海数字	1707
临朐有线	349
临沂广电	9473	9467	9465	9464	9460	9459
灵宝数字	148
灵石无线	9430
凌源有线	90	812
浏阳国安广电	517	516	515
六安数字	11341	69
龙江网络	537	9657	536
龙岩广电	11093	546	113	621
陆丰有线	11087	61
路桥数字	3741
潞安集团	477
麻城广电	10409
马钢有线	1170
梅州有线	11096
魔百盒	511	48
牡丹江数字	97	1151	1150
内蒙古广电	13792	11221	11220
南昌广电	4170	9666
南昌县广电	359
南充广电	11222	1146	122
南京有线	3004
南平数字	11085
南铁有线	553
南雄电视台	1153
南阳广电	301
宁波数字电视	11350	11344	521	11346	11348	11348	11349	380	4031	382	152	61	62
宁德广电	11093	186
宁海数字	497	496	11095	11095
宁夏广电	531	4031
农垦有线	11090	10522
盘锦数字电视	10268	9850
磐安数字	553
平度有线	313
平湖数字	377	9631
平江广电	9631	9655
平阳广电	1798
萍乡有线	359	394
莆田广电	9823	546	50	49
濮阳有线	304	303
浦江数字	553	302
普宁有线	11084
齐齐哈尔数字电视	788
蕲春广电	9680	353
杞县广电	10408
秦皇岛有线	186
沁阳有线	10091
青岛有线	3750
青海广电	10599	541
青田数字电视	494	494	493
青州有线	348
清新广电	604	137
清原广电	812
清远广电	137
曲阜有线	355
衢州数字	107
泉州广电	11340	11335	11336	11337	11338	11339	167	185
饶平有线	11082	1125	9403
任丘有线	790
日喀则广电	3749	619
日照有线	146	450	559
如皋有线	1148	689
汝州数字电视	812	90
瑞安数字	314
三门数字	3741	553
三门峡有线	681
三明广电	546	11093
三星	10548	9617
山东有线	355	11219	10302	618	68	9649	9618	102
山西广电网络	9611	9610	8773	8772	113	103	104	101
陕西广电	11249	11248	397	412	455	456	457	458	460
汕头广电	2880
商丘有线	8972	429
上饶有线	359	538
韶关广电	1153
深圳广电	9377
神州电子	398	10620
沈阳传媒	9658	141
声屏无线	3004	470
晟视讯	159
嵊州数字	343	8971
十堰广电	13798
石河子广电网络	10060
寿光数字	347
沭阳数字	3004	4009
顺德有线	398	9838
舜达传媒	297
朔州数字	97
斯达康utstarcom	10063	10062
四川广电	11247	9663	1434	4175	1434
四会有线	11081	675
泗洪有线	9847
泗县广电	69
松原广电	4078
苏州数字	11356
宿迁有线	3004	4192
宿松广电	10136
宿州有线	69
睢宁有线	3004
遂溪广电	10417	462
台前有线	97
台湾数字	4151
台州广电	3741
太仓数字	411
太和有线	69
太原有线	107
泰安广电	4076
泰达数字电视	11103
泰顺广电	1805	1804
泰州有线	3004	1798
汤坑有线	11102	461	10456
汤姆逊	10639
唐山广联	8868
唐山无线数字电视	9430
唐山有线	10055	10643
天柏	10641
天诚	10640
天地网	13793	61
天光有线	9654
天津广电	549	11229	10434	10434
天门广电	538	549
天水广电	61	11095
天威	10620	549
甜果时光	10624
同洲	11095	9825	1125	443
桐乡广电	2785	377	501
铜冠信息科技	51
铜陵有线	69	354
团风广电	356	355
威海有线	290	150
威科姆	10406
潍坊广电	150
未知	1126	1125
吴川广电	604	519
吴江有线	677
五家渠电视台	38
武汉东泰数字	10623	190
武进有线	4009
武穴有线	445
西藏广电	11225	398	398
西宁数字	661
西平有线	357
西双版纳广电	789
浠水有线	11078
峡山数字	9599
厦华	10416	10416
咸宁有线	4079
香港有线	133
湘潭国安数字	508	507
湘阴数字	2912	97	431
襄樊有线	142
响水广电	4025
项城有线	9662	175	3747
孝昌有线	10612	10413
孝感有线	11	12
忻州有线	665
新大陆	546	10070	9824	546
新疆广电网络	13794	11366	4189
新疆机场集团	38	52
新密有线	9647
新邱数字	561	3738
新乡数字	7726	546	546
新余广电	352
新郑无线	10410
岫岩数字电视	10190	93
盱眙广电	315	180
徐州有线	3004
许昌广电	429	617	484
宣城有线	69
盐城有线	3004
兖矿数字电视	11218	560
兖州有线	10057
扬州数字	4024	684
阳煤电视	10056
阳泉数字	503
阳新有线	411
一汽通信	11104
伊春有线	97
宜春有线	359
移动魔百盒	532
义乌广电	595
益阳国安广电	508	513
翼城数字	650
银河	417	10059
银视数字电视	9843	53
鄞州数字	107
应城广电	10407
鹰潭有线	757
营口有线	139	148
永嘉有线	314
永康数字	11071	553
余姚数字	314
玉环数字	3741	4031	11095	439	438
豫广网络	812
岳阳县有线	9601
云梦有线	633
云南广电	11332	11331	607	4028	4027	353	11332	11331	373	11334	11333
运城有线	4193	532	7726
枣庄有线	378	115
增城广电	166
湛江有线	9836
张家港有线	3004
张掖广电	10049	9830	161
彰武数字电视	94
漳州广电	7726	7726	118	8577
镇海数字	9862	9591
郑州有线	10089	10088
直播星	10617	407
中广有线	11364	115	115	10072	378	56	1179	592	311	310	9612
中国电信	118	523	161	10627	524	135	118	118	132	135	161	165	132	165	138
	135	375	404	405	161
中国联通	524	10519	524	2849	2856	529	524	528	529	524	598	9625	9830	9199	9563
	524	9574	9584	9585	9589
中国移动	11216	532	532	466	467	478	9677	531	532	9643	478	532	524	532	11216
	9651	9660	9545
中牟有线	186	1139
中兴	10414	10139	616
中星	10642	9632	9642	9644
钟祥有线	444	9651
重庆有线	9656	2904	139	139	523	407
舟山数字	10254	10048	686
株洲县无线	469	139
珠海广电	11374	531
珠江数码	11354	9861	134
诸暨数字	7726	308
庄广有线	57	176	139	10050
准东电视台	536
淄博长虹	291	139
淄博有线	68
遵义广电	448	537

微信小程序调试

扫描设备二维码绑定→蓝牙直连→实时发送红外指令/读取设备状态

六、故障排除与维护

故障现象	解决方案
通信无响应	检查RS485接线极性，确认波特率/地址匹配
红外控制失效	1. 检查发射管对准 2. 重新学习红外码
小程序连接超时	重启蓝牙模块，确保手机定位权限开启
电源指示灯不亮	测量输入电压是否在8V-28V范围内

七、售后服务与支持

质保期：1.5年有限保修（非人为损坏）
技术支持：18801054468
配件获取：官方商城提供红外延长线、互感器等配件购买链接

附录：应用场景示例

智慧酒店

集中控制客房空调/电视，联动入住状态自动调节温度

通信机房

远程重启故障设备，实时监测空调运行状态

智能教室

一键切换投影仪/幕布/音响设备，支持课表定时控制

打赏赞

RS485红外空调控制器说明书

一、产品概述

二、技术参数

三、核心功能亮点

四、安装与接线说明

安装步骤

注意事项

五、通讯协议及调试工具

CRC16校验计算工具

协议示例：

协议说明

1. 设置从设备地址

2. 固件版本号

3. 芯片ID号

4. 设备从地址寄存器

5. 串口通信波特率设置寄存器

6. 空调匹配控制寄存器

7. 启动红外学习模式

8. 退出红外学习模式

9. 测试红外学习波形

10. 发送指定数据的NEC码红外波形

11. 空调码库代号

12. 电视码库代号

13. 机顶盒码库代号

14. 空调状态寄存器 - 组合状态

15. 空调状态寄存器 - 电源状态

16. 空调状态寄存器 - 温度状态

17. 空调状态寄存器 - 模式状态

18. 空调状态寄存器 - 风速状态

19. 空调状态寄存器 - 灯光状态

20. 电视状态寄存器 - 电源状态

21. 电视状态寄存器 - 音量状态

22. 电视状态寄存器 - 频道状态

23. 电视状态寄存器 - 信号源状态

24. 电视状态寄存器 - 返回状态

25. 机顶盒状态寄存器 - 电源状态

26. 机顶盒状态寄存器 - 音量状态

27. 机顶盒状态寄存器 - 频道状态

28. 机顶盒状态寄存器 - 信号源状态

29. 机顶盒状态寄存器 - 返回状态

30. 下载空调dp数据1 (0x0100-0x04bf)

30.1下载空调dp数据2(0x2100-0x24bf)

31. 房号（蓝牙名称）

32. 读写学习数据

33. 配置PB1功能

34. 配对AD电压（精度10mV）

35. 获取开关状态

36. 获取PB1电压

37. 获取MAC地址

38. 蓝牙控制数据测试

39. 蓝牙透传数据测试

微信小程序调试

六、故障排除与维护

七、售后服务与支持

附录：应用场景示例

相关文章

相关产品

MT603大功率调光驱动产品说明书

8路集控继电器模组M8162 产品说明书

KNX/485协议转换模块说明书

8路IO转485模块产品说明书

10寸彩屏控制器产品说明书

Q06系列智能场景面板开关说明书

发表回复
