产品型号：Q06V4.3
产品名称：Q系列智能场景面板开关
外观材质：金属铝合金（CNC工艺，阳极氧化喷砂）
颜色选择：活力橙/月光银/香槟金/象牙白/石墨黑/中国红/祖母绿/天空蓝/素雅灰/宝石蓝

产品规格：

备注：
1、Lora-Mesh通讯距离远，绕射能力强
2、脱离点对点，自组网，自中继。
3、组网速度快，通电即组网。

一、产品概述

本产品是一款多功能智能场景控制面板，集有线RS485总线通讯、ZgbMesh/LoraMesh无线组网、自定义场景联动于一体，适用于家庭、商业及工业场景。支持按键震动反馈、多协议兼容、弱电/强电双供电模式，具备高稳定性、低功耗、强抗干扰能力，满足复杂环境下的智能化控制需求。

二、技术参数

三、核心功能亮点

1、高级金属磨砂质感，触感舒适细腻，按压反馈清脆。
2、按键支持震动反馈，触感更佳，并且可以关闭。
3、采用大功率不粘连的双线圈优质继电器。
4、自保持继电器无需电流保持状态，产品功耗更低，更省电。
5、弱电插拔式接线柱设计，安装快速方便。
6、出众的反应速度，抗干扰能力和稳定性。
7、远程控制，随时开关(需搭配智能主机使用)
8、不仅是开关，还可以是场景面板，搭配多款智能配件，实现场景个性化控制。
9、无惧断网，无网络状态下也能控制。
10、支持脱离主机运行，发送自定义场景指令
11、支持接入三方总线控制系统，并实现双向通讯。
12、本开关内按键支持点动，双击，长按控制该开关内的任意继电器

13、本开关按键支持点动，双击，长按与其他开关的按键可以任意关联。
14、支持背景灯单独控制。
15、支持输入控制协议和输出控制协议全自定义。
16、支持延时关闭，延时打开。
17、支持儿童按键锁定功能。
18、按键支持定制文字标激光雕刻切割。
19、支持ZgbMesh2代无线通讯，去中心化设计，主机故障，一样能组网通讯。

20、支持弱电12-24V供电，弱电带反接保护。
21、支持强电85-265V AC供电，带短路，过载，过温过流保护。

四、安装与接线说明

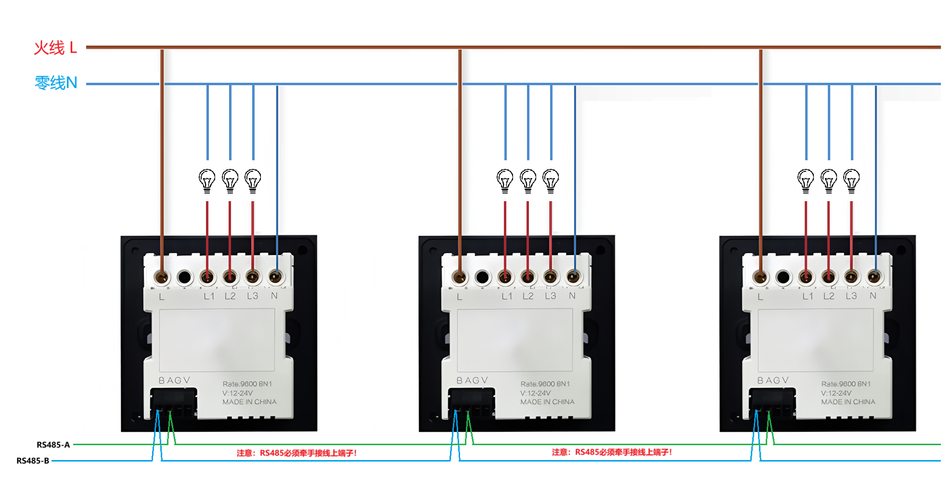

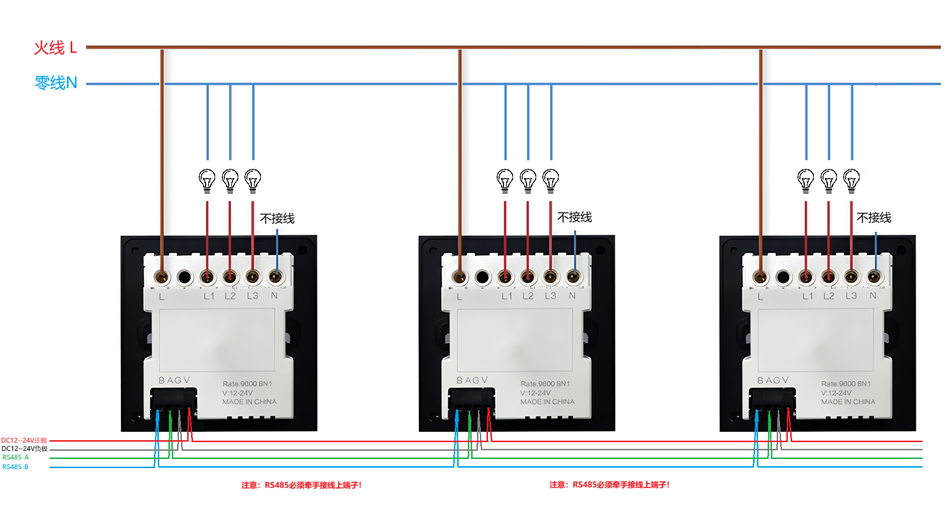

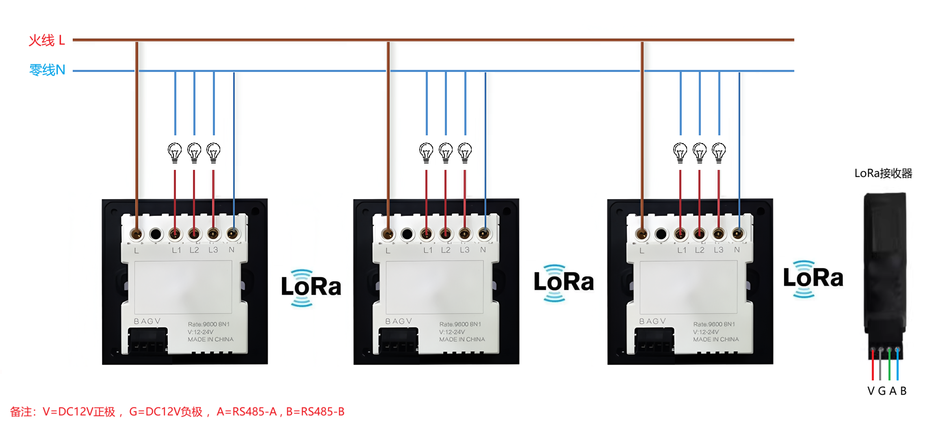

1. 接线端子说明

• 弱电端子：DC12-24V输入（红正/黑负）。
• 强电端子：AC85-265V输入（火线L/零线N）。
• 负载输出：接至继电器控制回路（L1/L2/L3…）。

2. 安装步骤

1. 断电后，将面板嵌入标准86底盒，螺丝固定。
2. 按需接入弱电或强电电源，连接负载设备。
3. 通过RS485或无线协议接入智能控制系统（需配置网关）。

⚠️ 注意事项

• 强电接线需由专业电工操作，确保断电施工。
• 避免金属面板与强电线缆直接接触。

五、通讯协议及调试工具

1.私有协议

默认地址：XX XX XX XX XX (以实际开关贴的标签为准）

1、总线波特率及地址

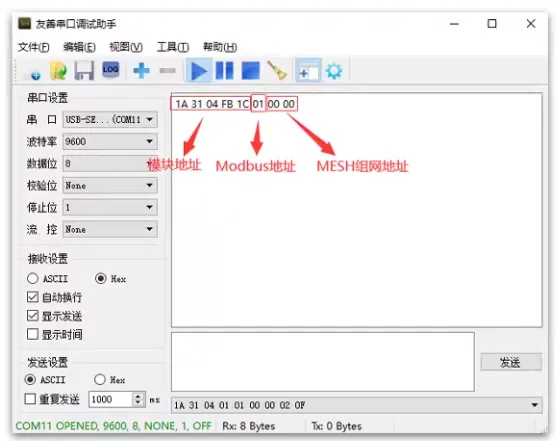

波特率:9600(上电反馈5个字节地址，1个字节modbus地址，2个字节Mesh组网地址)

改地址:发送XX XX XX XX XX(旧地址) F8 E7 D6(固定) yy yy yy yy yy (新地址)

示例:1A 13 24 56 91 F8 E7 D6 1A 33 57 26 81
将旧地址1A13 24 56 91 改为新地址1A 33 57 26 81

2、分组群控地址
地址通配符:FF
广播地址:FF FF FF FF FF
FF可以在XX XX XX XX XX五字节地址的任意位置。
修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。

示例:
发送XX XX XX XX FF， 可以控制XX XX XX XX 00 - XX XX XX XX FE 共254个地址的模块

发送XX FF FF XX XX， 可以控制XX 00 00 XX XX - XX FE FE XX XX 共254*254个地址的模块

发送FF FF XX FF XX， 可以控制00 00 XX 00 XX - FE FE XX FE XX 共254*254*254个地址的模块

发送FF FF FFFF XX， 可以控制00 00 00 00 XX -FE FE FE FE XX 共254*254*254*254个地址的模块

发送FF FF FF FF FF， 可以控制所有模块
3.单路控制指令
XX XX XX XX XX(地址) 00(固定) 00(路数) 02(功能) 0F
路数:00 01 02 03 04 05(对应按键1-6) 08 09 0A(对应背光灯 第一列~第三列)
功 能:02状态翻转01开00关03点动
示 例:XX XX XX XX XX 00 00 02 0F第1路开关翻转

4、多路整体操作指令
开 关:XX XX XX XX XX(地址)01/02(全开/全关)77 88 0F

背光灯:XX XX XX XX XX(地址)10/20(全开/全关)77 88 0F

整 体:XX XX XX XX XX(地址)30/40(全开/全关)77 88 0F(整体表示背光灯和开关)

示例:XX XX XX XX XX 01 77 88 0F 开关全部打开
5、复合操作指令(1条控制指令控制开关任意功能)
XX XX XX XX XX(地址) CA(固定) 00(路数) 02(功能) 01(路数) 02(功能) 0A(路数) 02(功能) 0F

路 数:00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列

功能:02开/关 01开 00关 03点动 04保持原状态

示 例:XX XX XX XX XX CA 00 01 01 00 02 02 03 03 0A 01 0F按键1开,按键2关,按键3翻转按键4点动,背光灯第三列开
6、状态查询指令
发送XX XX XX XX XX(地址)86 86 86 0F
反馈XX XX XX XX XX(地址)00 00 00 01 00 01(开关1-6状态)00 00(固定)01 01 01(背光灯第一列到第三列状态)00 00 00 00 00(固定)0F
状态:00关 01开
示 例:
发送:XX XX xX XX XX 86 86 86 0F
反馈:XXXXXXXXXX 00 00 00 01 01 01 00 00 01 00 01 00 00 00 00 00 0F

开关1-6状态为关关关开开开，背光灯第一列到第三列状态为开关开。

7、楼梯协议指令
XX XX XX XX XX(地址) CB(功能) 00 03(依次打开的时间间隔) 00 04(保持全部打开状态的时间)
00 05(依次关闭的时间间隔) 0F
依次打开的时间间隔，范围00 00-FF FF，时间单位为0.1秒

保持全部打开状态的时间，范围00 00-FF FF，时间单位为0.1

秒依次关闭的时间间隔，范围00 00-FF FF，时间单位为0.1秒

功能:CB 开关和背光灯依次正向开启; CC开关和背光灯依次反向开启; CD开关依次正向开启; CE 开关依次反向开启; CF 背光灯依次正向开启; C0 背光灯依次反向开启

示 例:XX XX XX XX XX CB 00 03 00 04 00 05 0F开关和背光灯依次正向开启，依次打开时间间隔为0.3秒; 保持全部打开状态的时间为0.4秒; 依次关闭的时间间隔为0.5秒
8、自定义楼梯协议
XX XX XX XX XX(地址) D3(固定) 00 01(延时时间间隔) 01(01开/00关/02翻转) 01(01正向/
11反向) 01(01开关/11背光灯/02整体) 0F
延时时间间隔，范围0000-FFFF，时间单位为0.1秒

示 例:XX XX XX XX XX D3 00 05 01 01 11 0F 背光灯正向依次打开，打开延时时间间隔0.5秒

9.配置按键与输出的对应关系
单开关单输出:XX XX XX XX XX(地址) BB 00(固定) 00(路数) F1(F1长按/F2单击/F3双击) CA(固定) 02(输出路数) 02(输出状态00关/01开/02开关/03点动) 0F

示 例:XX XX XX XX XX BB 00 03 F1 CA 04 02 0F
(按键4长按对输出开关5进行开关操作)

单开关多输出:XX XX XX XX XX(地址) BB 00(固定)00(路数) F1(F1长按/F2单击/F3双击) CA(固定) 00(输出路数1) 02(开关) 01(输出路数2) 01(只开) 02(输出路数3) 03(点动) 0F

示 例:XX XX XX XX XX BB 00 00 F1 CA 00 02 01 02 02 02 0F
(按键1与输出开关1,2,3关联匹配)

删除配置:XX XX XX XX XX(地址)BB 00(固定) 00(路数) F1/F2/F3 EE 0F

示 例:XX XX XX XX XX BB 00 02 F1 EE 0F
(删除按键3 F1的配置)

路数:00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列

输出路数:00 01 02 03 04 05 对应输出1-6
10、按键发送自定义总线数据指令
配置:XX XX XX XX XX(地址) B8 00(固定) 00(路数) E1(E1继电器接通/E2继电器断开/E3单击/E4双击/E5长按) 01(存储)YY YY YY YY YY YY YY YY YY YY YY(自定义总线数据hex) 0F

该自定义协议可以用于控制总线被控设备，当按键输入状态为接通/断开的时候，发送自定义总线数据 yγ YY YY YY YY YY YY YY YY YY YY YY 自定义数据小于32个字节
路数:00 01 02 03 04 05 对应按键1-6
存储:01-06代表第1-6条存储，共支持储存6条指令
示例1:XX XX XX XX XX BB 00 02 E3 01 55 12 35 03 01 FC 4A 0F 存储1:按键3单击时
发送窗帘总线数据55 12 35 03 01 FC 4A，打开窗帘
示例2:XX XX XX XX XX BB 00 02 E4 02 55 12 35 03 01 FC 4A 0F 存储2:按键3双击时,
发送窗帘总线数据55 12 35 0301FC4A，打开窗帘

配置总线数据发送间隔时间:XX XX XX XX XX(地址)BB D1(固定) 00 08(间隔时间) 0F

根据被控产品性能设置总线数据发送间隔时间,范围00 00-FF FF，单位:50毫秒，间隔时间为8*50=400毫秒
示 例:XX XX XX XX XX BB D1 00 02 0F发送每条总线数据的间隔时间为100毫秒
删除配置:XX XX XX XX XX(地址)BB 00(固定)00(路数)E1/E2/E3/E4/E5 EE 0F

路 数: 00 01 02 03 04 05 对应按键1-6
示 例:XX XX XX XX XX BB 00 03 E1 EE 0F 删除按键4的配置
11、锁定按键指令
锁定按键，开关全开:XX XX XX XX XX(地址)EC 00 0F FF 0F

锁定按键，开关全关:XX XX XX XX XX(地址)EC 00 00 00 0F
12、解锁按键指令
解锁按键，开关全开:XX XX XX XX XX(地址)EC 01 0F FF 0F
解锁按键，开关全关:XX XX XX XX XX(地址)EC 01 00 00 0F
13、延时开关配置指令
XX XX XX XX XX(地址)9F(固定) 01(路数) 01(时间,01-FF对应1-255秒) 0F

路数:00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列

示例:

①XX XX XX XX XX 9F 01 06 0F
②XX XX XX XX XX BB 00 01 F2 CA 01 03 0F
开关2开启后延时6秒关闭。
14、点动模式切换协议
XX XX XX XX XX(地址) 9D 00 00 0F 打开再延时关闭模式

XX XX XX XX XX(地址) 9D 00 01 0F 关闭再延时打开模式

15、上电初始状态配置指令
XX XX XX XX XX(地址) EA(固定) 00(第1路) 01(开) 01(第2路) 00(关) 02(第3路) 01(开) ......0A(背光灯第三列) 01(开) 0F
每2个字节为1组，设定开关/背光灯的初始状态，01开/00关
路数:00 01 02 03 04 05 对应按键1-6

08 09 0A 对应背光灯 第一列到第三列

上电初始状态默认为关闭
示 例: XX XX XX XX XX EA 00 01 01 00 02 01 0A 01 0B 01 0F初始上电时，第1路开第2路关，第3路开，指示灯第三列开。
16、恢复开关模式初始配置
XX XX XX XX XX(地址)BB EE EE EE EE OF 删除所有配置数据
等待反馈(约4-6秒):BC BC 之后
再发送 XX XX XX XX XX(地址)BB D2 00 02 0F
示例:发送 XX XX XX XX XX BB EE EE EE EE 0F

等待反馈(约4-6秒):BCBC
再发送 XX XX XX XX XX BB D2 00 02 0F 删除所有数据，恢复初始配置
17、震动打开和关闭协议
5字节地址+2A 2B 01 00 0F(倒数第三位代表震动)

开启震动:5字节地址+2A 2B 01 00 0F

关闭震动:5字节地址+2A 2B 00 00 0F

18、极速场景协议（新）
①协议设置场景:5字节地址+69 11 96(固定) 00(场景位置) 01 00 01 00 01 00 00 00 01 00 01 00 01 00 00 00 （1-16路输出的值) 0F
②触发场景:5字节地址+69 12 96(固定) 00(场景位置) 0F

③将当前输出值加入一键场景:5字节地址+69 13 96(固定) 00(场景位置) 0F

④清除场景:5字节地址+69 14 96(固定) 00(场景位置) 0F
场景位置:00-FF 支持256个极速场景

备注：

1、瞬间完成场景模式执行，和KNX总线一样的操作使用体验
2、场景脱机执行，断网，主机宕机均不影响使用。
3、智能灯光模组，智能调光模块均兼容极速场景。
4、全屋智能灯光智能调光，调试优化，整体购买提供预配或快捷自动化调试文档，让普通人也能调试智能家居场景。
5、配套完成Q06V4.1、Q08V4.1、Q04V4.1、HKD60SV1.3、PD25V1.3、PD25BV1.3、BP600AV1.3同步升级

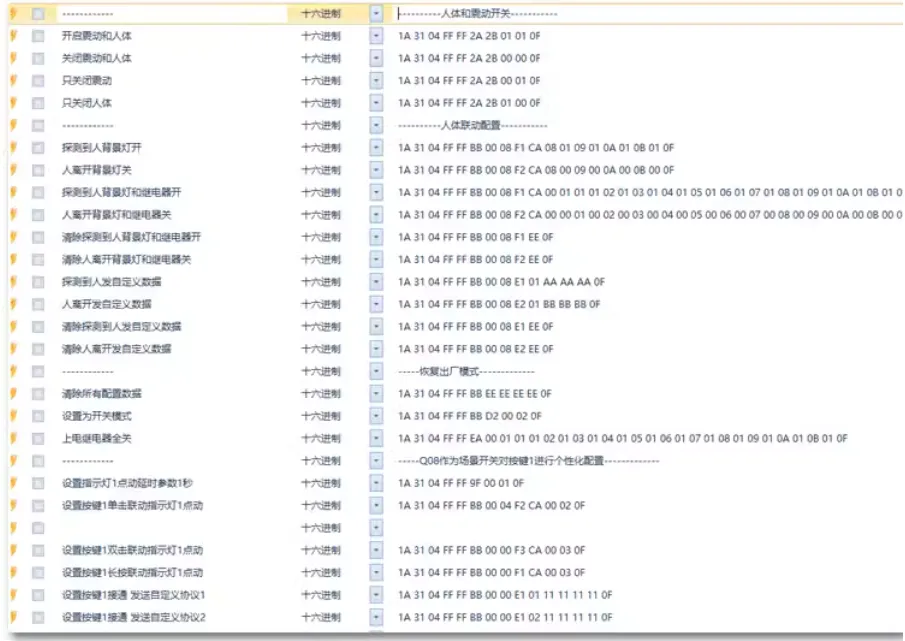

为了让大家更好的调试开关，我们格西调试助手给大家做了快捷的调试指令，大家只需要傻瓜点击就可以体验开关的所有功能。

格西调试精灵下载：

格西调试精灵

白银会员免费

黄金会员免费

资源价格 ¥0.00 销售数量 468 发布时间 2025年2月15日 更新时间 2025年2月17日

立即下载 开通会员

已付费？登录 或 刷新

Q06/Q08系列开关快捷调试指令 格西调试精灵数据库下载：

Q06/Q08系列开关快捷调试指令

白银会员免费

黄金会员免费

资源价格 ¥0.00 销售数量 468 发布时间 2025年2月15日 更新时间 2025年2月17日

立即下载 开通会员

已付费？登录 或 刷新

2.MODBUS通讯协议

读寄存器 03，写单个寄存器 06，写多个寄存器10

协议示例：

读单个寄存器- 读取波特率

读多个寄存器- 输出1，2的状态

写单个寄存器-修改地址为02

写多个寄存器-将1-3输出打开,1-3指示灯关闭

CRC16校验工具下载：

本工具用于快速求出MODBUS通信中CRC16校验值。在输入框输入十六进制数据包（每两个字符表示一个字节，字符数必须是偶数），每个字节之间用空格隔开。点击计算后，本计算器可求出输入数据包的长度的16进制校验码。

CRC16校验工具下载

白银会员免费

黄金会员免费

资源价格 ¥0.00 销售数量 845 发布时间 2025年2月15日 更新时间 2025年2月17日

立即下载 开通会员

已付费？登录 或 刷新

为了让大家更好的调试开关，我们用Modbus poll给大家做了快捷的调试指令，大家只需要傻瓜点击就可以体验开关的所有modbus功能了。

Modbus poll快捷调试数据库

白银会员免费

黄金会员免费

资源价格 ¥0.00 销售数量 328 发布时间 2025年2月15日 更新时间 2025年2月17日

立即下载 开通会员

已付费？登录 或 刷新

六、故障排除与维护

维护建议：

• 定期用干布清洁面板表面，避免液体渗入。
• 长期不用时断开电源，避免待机耗电。

七、售后服务与支持

• 保修期：1.5年（非人为损坏）。
• 技术支持：18801054468（工作日9:00-18:00）
• 协议开放：提供SDK及API文档，支持第三方系统开发对接。
