深入解析Modbus RTU命令与应答机制

Modbus RTU协议描述

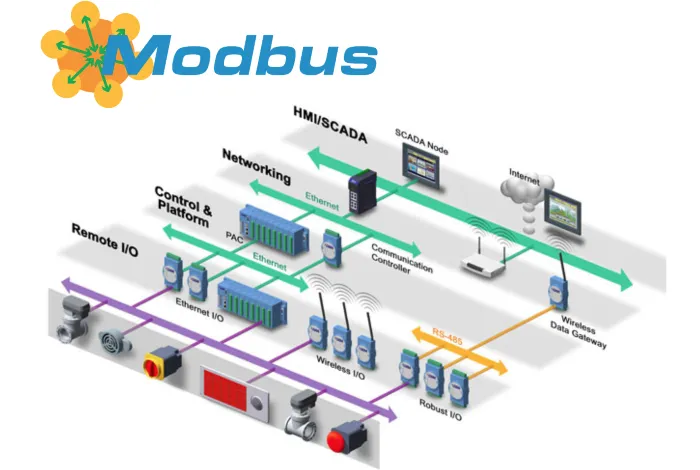

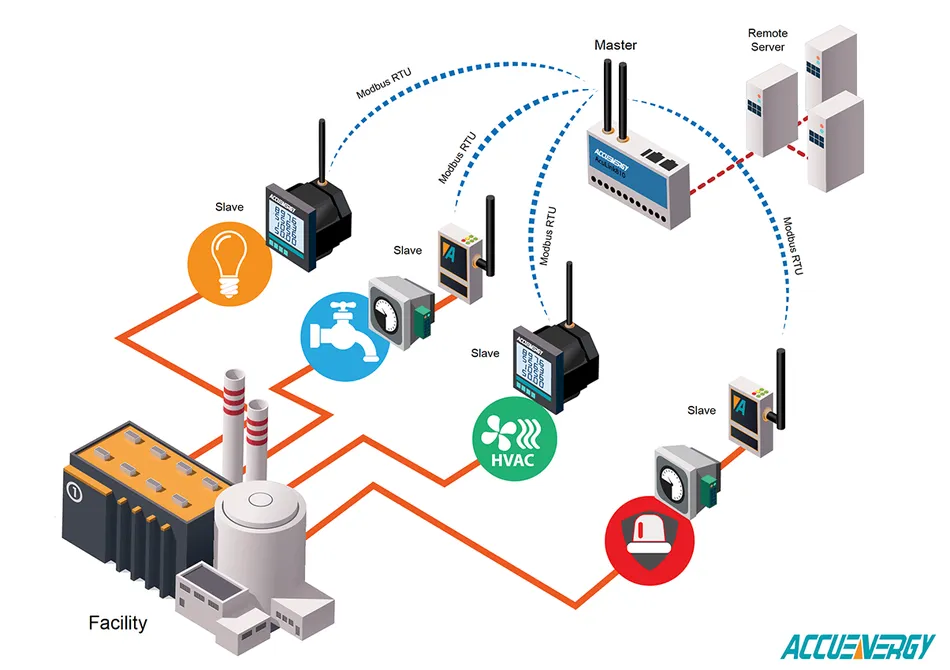

Modbus是基于主从结构的通信协议。它使用RS-485, RS-422, RS-232接口，以及Ethernet TCP/IP网络（Modbus TCP协议）进行数据传输。

Modbus RTU消息包括：

• SlaveID设备的地址
• 功能码
• 依赖于功能码的特殊数据
• CRC-16(Modbus)

结构如下：

SlaveID    功能码 特殊数据    CRC16

如果你去掉SlaveID地址和CRC-16(Modbus)，你将得到PDU（协议数据单元）。

SlaveID是设备的地址，可以从0到247之间选择值。值得注意的是，从248到255的地址是保留的。

模块中的数据存储在四个表中，其中两个是只读的，另外两个是读写的。每个表可以容纳9999个值。

以下是表的总结：

• 离散输出线圈 (DO)：读写；寄存器号1-9999；HEX地址范围0000到270E
• 离散输入触点 (DI)：只读；寄存器号10001-19999；HEX地址范围0000到270E
• 模拟输入寄存器 (AI)：只读；寄存器号30001-39999；HEX地址范围0000到270E
• 模拟输出保持寄存器 (AO)：读写；寄存器号40001-49999；HEX地址范围0000到270E

每个表都有一个寄存器号（例如AO的40001），它对应于一个地址（例如0000）。这种差异被称为”偏移”。表的偏移量分别为1, 10001, 30001和40001。

以一个例子说明：从40108到40110寄存器为设备地址17获取AI值的Modbus RTU请求如下：

11 03 006B 0003 7687

这个分解如下：

• 11：SlaveID设备地址（十进制中的17或HEX中的11）
• 03：功能码
• 006B：第一个寄存器的地址（计算为40108-40001 = 107，这是HEX中的6B）
• 0003：所需的寄存器数量（从40108到40110获取三个寄存器）
• 7687：CRC校验和

Modbus RTU从设备会回复：

11 03 06 AE41 5652 4340 49AD

这转化为：

• 设备地址：11（或十进制中的17）
• 功能码：03
• 字节计数（表示后面跟随6字节）：06
• 注册值AO0、AO1和AO2作为两字节序列
• CRC值由49AD给出

模拟输出寄存器的值可以通过多种方式解释，例如：

• 作为16位无符号整数（范围0至65535）
• 作为16位有符号整数（范围-32768至32767）
• 作为两个字符的ASCII字符串
• 作为离散开/关值（0或1）
• 作为32位无符号整数（范围0到4,294,967,295）
• 作为32位有符号整数（范围-2,147,483,648至2,147,483,647）
• 作为32位单精度IEEE浮点数（范围1.2×10^−38至3.4×10^+38）
• 作为四字符ASCII字符串

Modbus RTU命令是什么？

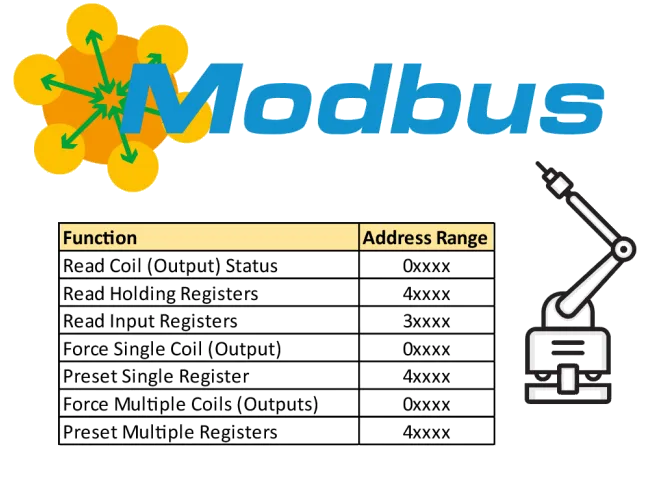

以下是用于读取和写入Modbus RTU寄存器的代码表。

如何发送Modbus RTU命令来读取离散输出？命令0x01

此命令用于读取DO数字输出的值。

PDU请求指定第一个DO寄存器的起始地址和后续所需的DO值数量。在PDU中，DO值从零开始寻址。

响应中的DO值为一个字节，对应位的值。

位值定义为1 = ON，0 = OFF。

第一个数据字节的低位包含在请求中指定地址的DO值。其余的DO值按照增加的值到字节的最高值。即从右到左。

如果请求的DO值少于八个，则响应中的其余位将填充为零（从低字节到高字节的方向）。字节计数进一步表示响应中数据的完整字节数。

一个从20到56的DO查询示例，针对设备的SlaveID地址17。第一个寄存器的地址将是0013十六进制=19，因为帐户是从0地址开始的（0014十六进制=20, -1零偏移=我们得到0013十六进制=19）。

在寄存器DO 56-52中，右边请求了5位，其余的位填充为零以得到完整的字节(0001 1011)。

如何发送Modbus RTU命令来读取数字输入？命令0x02

此命令用于读取数字输入DI的值。

从寄存器# 10197到10218的DI请求示例，针对设备的SlaveID地址17。第一个寄存器的地址将是00C4十六进制=196，因为帐户是从0地址开始的。

如何发送Modbus RTU命令来读取模拟输出？命令0x03

此命令用于读取模拟输出AO的值。

从寄存器# 40108到40110的AO请求示例，针对设备的SlaveID地址17。第一个寄存器的地址将是006B十六进制=107，因为帐户是从0地址开始的。

Hex) | 字段名
11 | 设备地址 | 11 | 设备地址
03 | 功能代码 | 03 | 功能代码
00 | 第一个寄存器地址高字节 | 06 | 更多的字节数
6B | 第一个寄存器地址低字节 | AE | #40108的寄存器值高位
00 | 寄存器数量高字节 | 41 | #40108的寄存器值低位
03 | 寄存器数量低字节 | 56 | #40109的寄存器值高位
76 | CRC校验和 | 52 | #40109的寄存器值低位
87 | CRC校验和 | 43 | #40110的寄存器值高位
40 | #40110的寄存器值低位
49 | CRC-16(Modbus)
AD | CRC-16(Modbus)

如何发送Modbus RTU命令来读取模拟输入？命令0x04

此命令用于读取模拟输入AI的值。

从寄存器# 30009的AI请求示例，针对设备的SlaveID地址17。第一个寄存器的地址是0008十六进制=8，因为帐户是从0地址开始的。

如何发送Modbus RTU命令来写入离散输出？命令0x05

此命令用于记录DO数字输出的一个值。

值FF 00十六进制将输出设置为ON。

值00 00十六进制将输出设置为OFF。

所有其他值都无效，且不会影响输出值。

对这样的请求的正常响应是回声（响应中的重复请求），在DO状态已更改后返回。

示例，使用设备的SlaveID地址17的寄存器# 173的DO记录。寄存器地址为00AC十六进制=172，因为从0地址开始记录。

如何发送Modbus RTU命令来记录模拟输出？命令0x06

此命令用于记录模拟输出AO的一个值。

示例，使用设备的SlaveID地址17的寄存器# 40002的AO记录。第一个寄存器的地址为0001十六进制=1，因为从0地址开始记录。

如何发送Modbus RTU命令来写入多个离散引脚？命令0x0F

此命令用于记录DO数字输出的多个值。

示例，写入多个DO，从设备的SlaveID地址17的寄存器# 20到# 29。寄存器地址为0013十六进制=19，因为从0地址开始记录。

答案返回已记录的寄存器数量。

如何发送Modbus RTU命令来记录多个模拟输出？命令0x10

此命令用于记录模拟输出AO的多个值。

示例，记录多个AO，从设备的SlaveID地址17的寄存器# 40002和# 40003。第一个寄存器的地址为0001十六进制=1，因为从0地址开始记录。

Modbus请求的错误

如果设备接收到一个请求，但无法处理该请求，该设备将以错误代码进行响应。

响应将包含修改后的功能代码，高位字节为1。

示例：

带有错误的请求和响应示例：

错误代码说明

01 | 不能处理已接受的功能代码。
02 | 请求中指定的数据地址不可用。
03 | 查询数据字段中包含的值是无效值。
04 | 从站尝试执行请求的操作时发生不可恢复的错误。
05 | 从站已接受请求并正在处理，但需要较长时间。此响应防止主机生成超时错误。
06 | 从站正忙于处理命令。主机在从站空闲时必须重复消息。
07 | 从站无法执行请求中指定的程序功能。使用功能编号13或14的不成功的程序请求返回此代码。主机必须从从站请求诊断信息或错误信息。
08 | 从站在读取扩展内存时检测到奇偶校验错误。主机可以重复请求，但通常在这种情况下需要维修。
