产品概述
本产品是一款采用24GHz微波信号和PIR红外传感器相结合的感应器，利用多普勒原理感测运动物体。当感应到物体移动时，通过RS485总线输出串口数据，以控制其他电器设备的运行或停止。主要用于酒店和安防管理，适用于各种大区域的动态检测，具有一致性、稳定性和便捷的安装。
技术参数
- 输入电压：9VDC-14V
- 电流：<85mA
- 防护等级：IP20
- 工作频率：24GHz～24.25GHz
- 微波探测角度：150度
- 微波探测距离：最大4×8米（安装高度3米）
- PIR探测角度：120度
- 红外探测距离：最大8米直径
- 感应持续输出时间：约3秒
- 感应方式：OR（或）；AND（与）可选
- 感应输出方式：RS485串口数据
- LED指示输出方式：可设置ON/OFF，红色LED表示PIR输出，蓝色LED表示雷达输出
- 工作温度、湿度：-30℃到+50℃/<93%RH不结露
- 安装高度：2.5米<H<3.5米（可根据客户选择的输出方式来调整安装高度）
工作环境及要求
- 环境温度：-30℃到+50℃
- 安装高度：2.5米<H<3.5米（可根据客户选择的输出方式来调整安装高度）
- 微波探测范围：探测最大范围半径4米（安装高度3米），水平探测距离最大8米，感应器前无金属板，当感应器从一个位置移动到另一个位置时，请重新上电，当多个感应器安装在一个场地时，请保持间距不低于5米。
功能编码设置

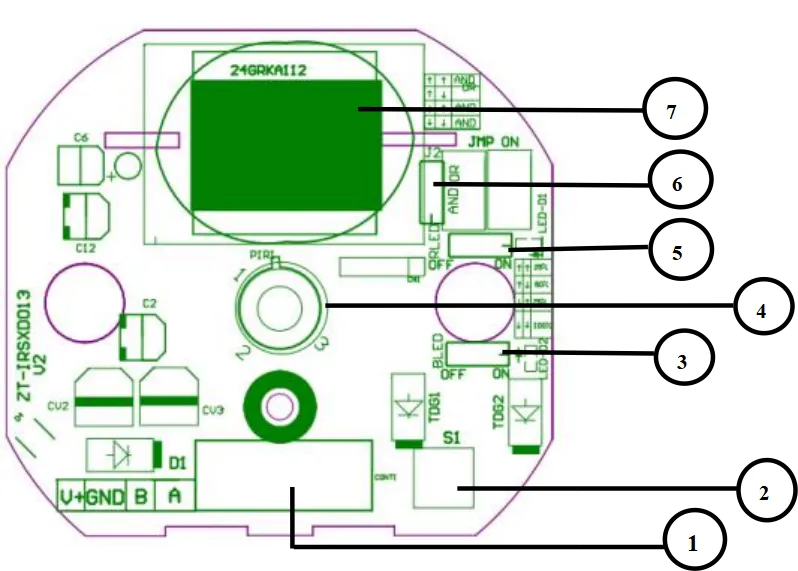

- PCA外形
- 接线端子：电源正（V+）、电源负（GND）、RS485 LB、RS485 LA
- ID学习按键：长按S1按键3秒进入感应器ID设置模式，红色LED快闪，用户可以设置感应器ID。如果60秒内未发送设置ID指令，感应器将自动退出ID设置模式。
- 蓝色LED选择跳线：用于控制雷达传感器指示灯的ON/OFF。
- 红色LED选择跳线：用于控制红外PIR传感器指示灯的ON/OFF。
- 感应方式跳线：OR（或）表示雷达和红外有一个感应到移动物体就输出；AND（与）表示雷达和红外两者都感应到移动物体才输出。
- 雷达天线

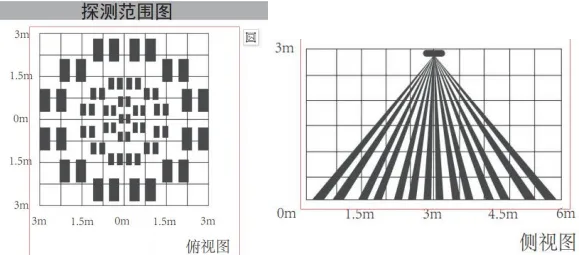

天线方向图
- 微波：
- 红外：

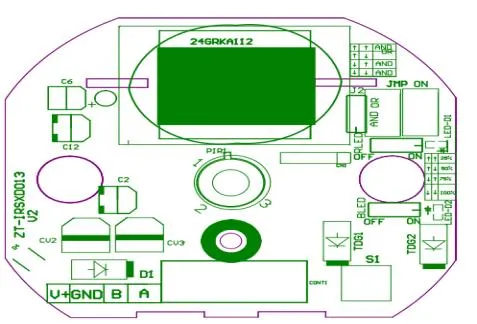

接线示意图
V+ GND LB LA
包装方式
透明PE袋+白色纸盒
外形尺寸和安装尺寸
通信协议
| 模式 | RS485 通讯模式 |
|---|---|
| 波特率 | 9600 |
| 数据位 | 8 |
| 起始位 | 1 |
| 停止位 | 1 |
| 校验位 | 无 |
| 总位数 | 10 |
| 校验算法 | MODBUS/CRC-16 x16+x15+x2+1 |
红外感应发出控制指令
| 数据 | 内容 |
|---|---|
| DATA0 | 0X01 (ID) |
| DATA1 | 0X06 (命令代码) |
| DATA2 | 0x00 (寄存器地址高) |
| DATA3 | 0x02 (寄存器地址低) |
| DATA4 | 0X00 (感应有人数据高) |
| DATA5 | 0X01 (感应有人数据低) |
| DATA6 | CRCL (校验低位) |
| DATA7 | CRCH (校验高位) |
红外接收ID设置
| 数据 | 内容 |
|---|---|
| DATA0 | B4 (帧头) |
| DATA1 | C4 (帧头) |
| DATA2 | 05 (数据个数) |
| DATA3 | 设置红外ID高 |
| DATA4 | 设置红外ID低 |
| DATA5 | 设置红外ID高 |
| DATA6 | 设置红外ID低 |
| DATA7 | 0X55 |
光照度信息包上传
| 数据 | 内容 |
|---|---|
| DATA0 | 0X01 (ID) |
| DATA1 | 0X06 (命令代码) |
| DATA2 | 0x00 (寄存器地址高) |
| DATA3 | 0x03 (寄存器地址低) |
| DATA4 | 0X00 (照度数据 – HBH) |
| DATA5 | 0X01 (照度数据 – HBL) |
| DATA6 | 0X00 (照度数据 – BH) |
| DATA7 | 0X01 (照度数据 – BL) |
| DATA8 | CRCL (校验低位) |
| DATA9 | CRCH (校验高位) |
光感接收ID设置
| 数据 | 内容 |
|---|---|
| DATA0 | B4 (帧头) |
| DATA1 | C4 (帧头) |
| DATA2 | 05 (数据个数) |
| DATA3 | 设置红外ID高 |
| DATA4 | 设置红外ID低 |
| DATA5 | 设置红外ID高 |
| DATA6 | 设置红外ID低 |
| DATA7 | 0X55 |
雷达+红外双鉴感应信息上传
| 数据 | 内容 |
|---|---|
| DATA0 | 0X01 (ID) |
| DATA1 | 0X06 (命令代码) |
| DATA2 | 0x00 (寄存器地址高) |
| DATA3 | 0x04 (寄存器地址低) |
| DATA4 | 0X00 (红外感应有人数据低) |
| DATA5 | 0X01 (雷达感应有人数据低) |
| DATA6 | CRCL (校验低位) |
| DATA7 | CRCH (校验高位) |
雷达+红外双鉴感应ID设置信息
| 数据 | 内容 |
|---|---|
| DATA0 | B4 (帧头) |
| DATA1 | C4 (帧头) |
| DATA2 | 05 (数据个数) |
| DATA3 | 设置红外ID高 |
| DATA4 | 设置红外ID低 |
| DATA5 | 设置红外ID高 |
| DATA6 | 设置红外ID低 |
| DATA7 | 0X55 |
