PART 01
西门子200模块常用PLC接线图
CPU SR20+EMDR32
PART 02

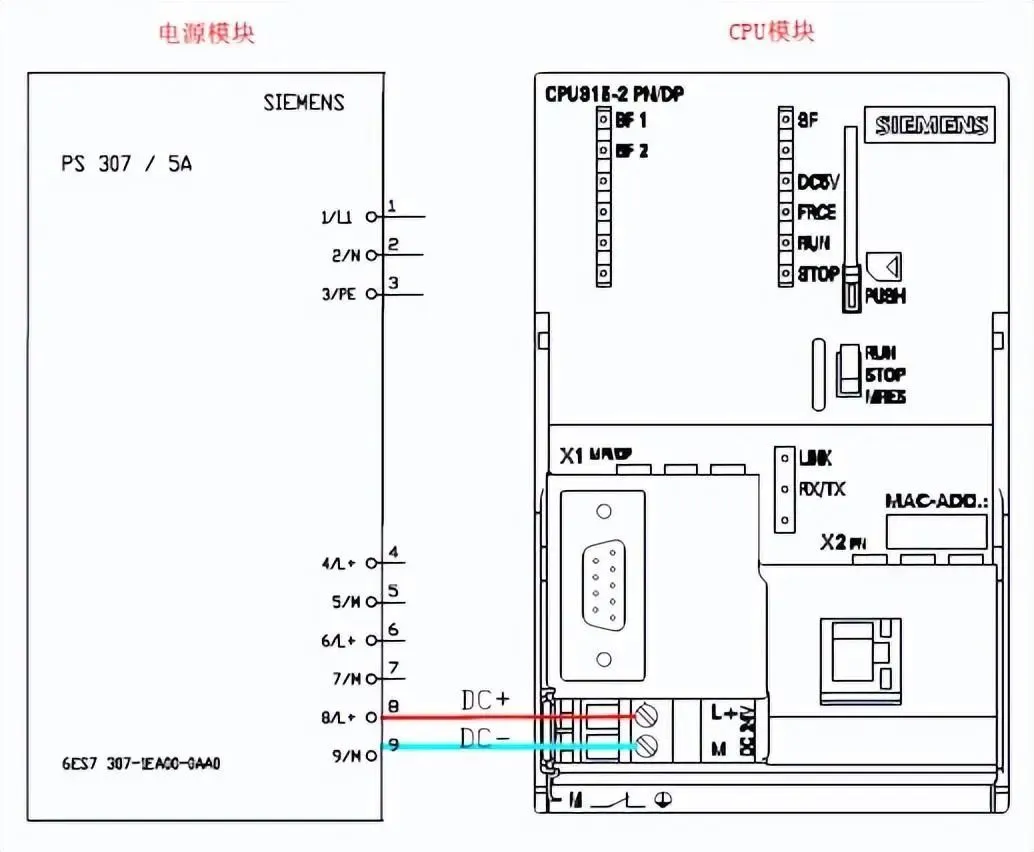

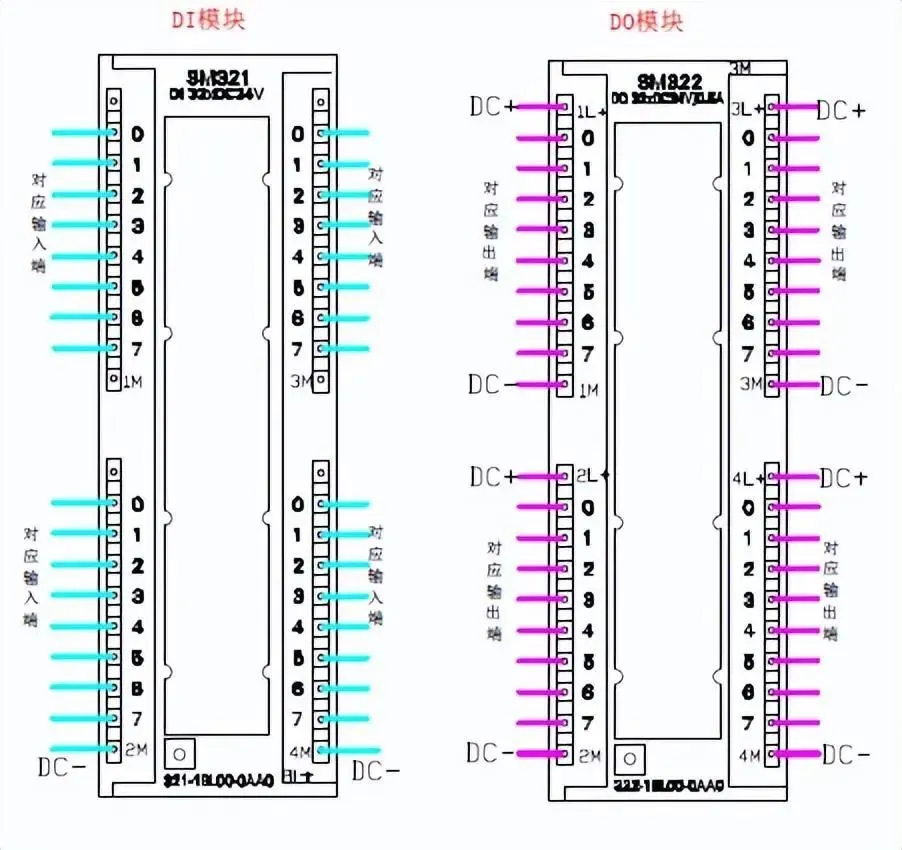

西门子S7-300常用模块接线图
CPU315+PS307（电源模块）+SM321（DI模块）+SM322（DO模块）
PART 03

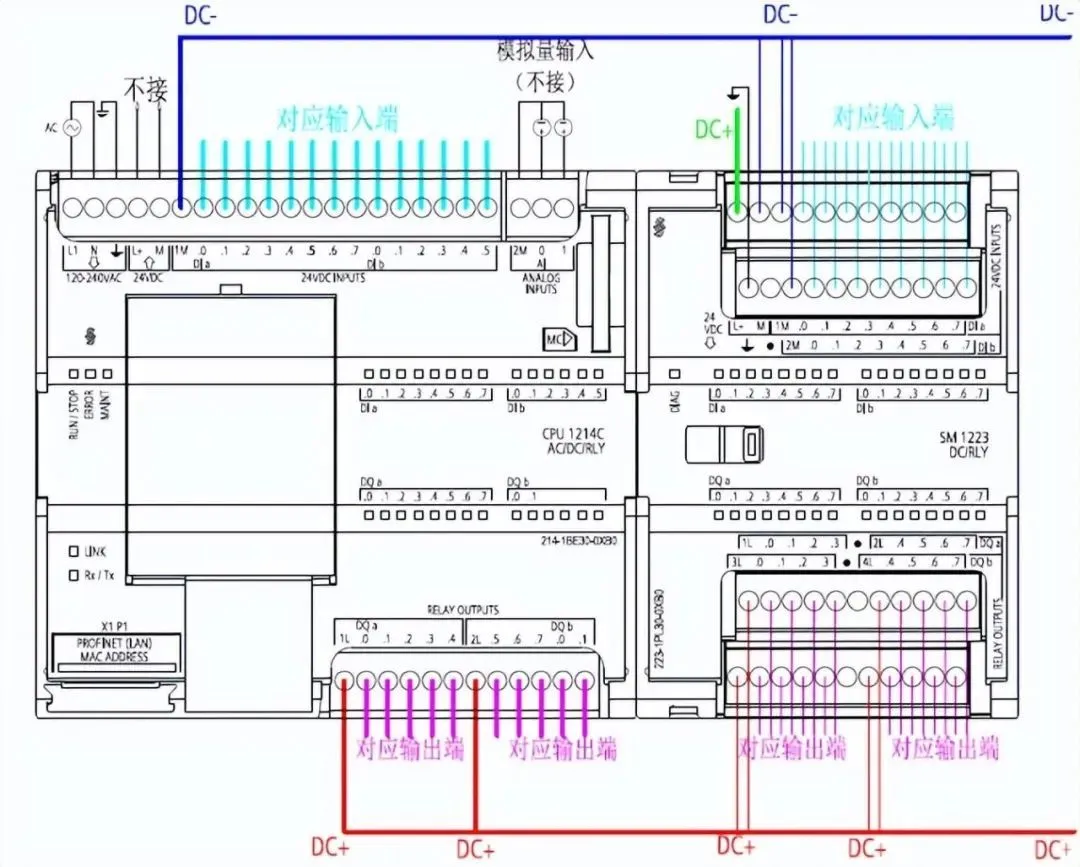

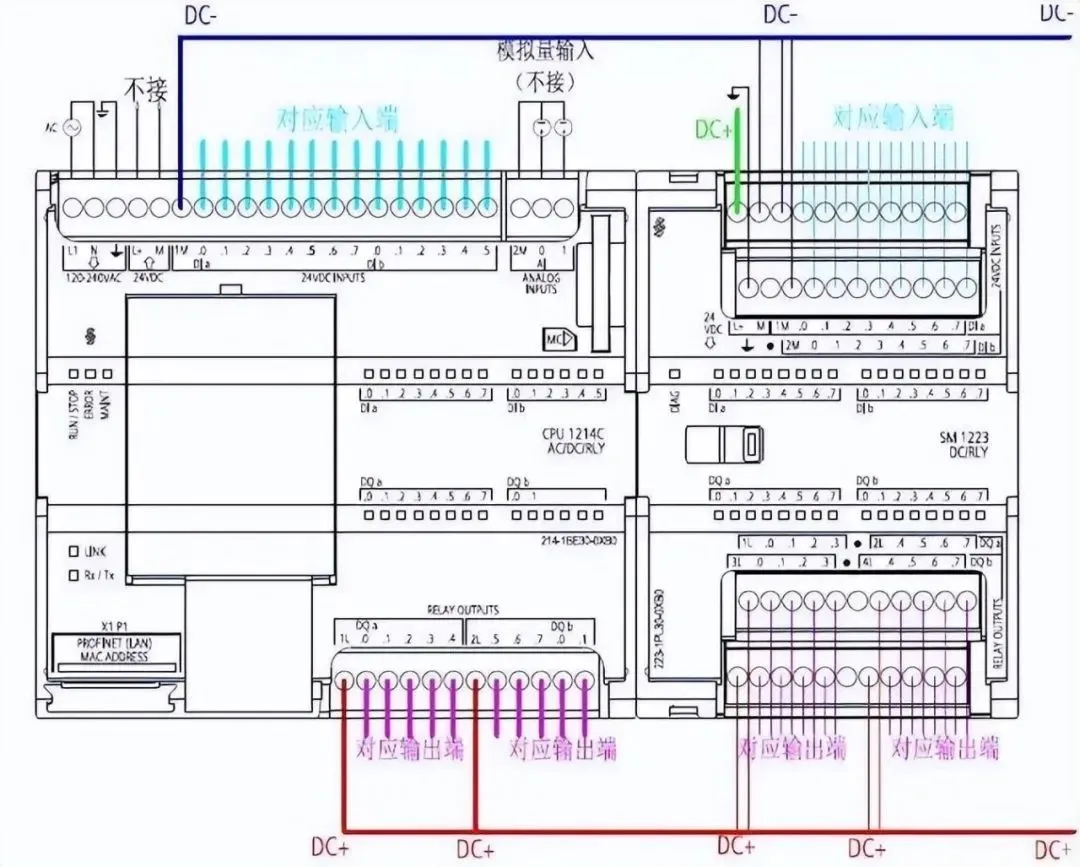

西门子S7-1200常用模块接线图
CPU1214C+SM1223
PART 04

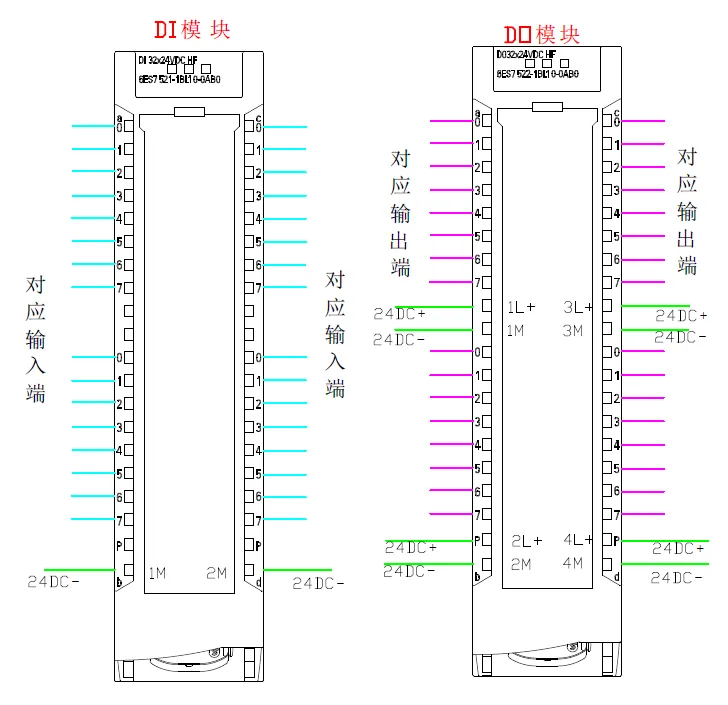

西门子1500常用模块接线图
PART 05
以下详细介绍S71500硬件安装接线
硬件要求
● 1 × CPU 1511-1 PN (6ES7511-1AK00-0AB0)
●1 个S7-1500 负载电流电源 PM 70W 120/230VAC (6EP1332-4BA00)
● 1 根安装导轨 (6ES7590-1AB60-0AA0)
● 1 个数字量输入模块 DI 16x24VDC SRC BA (6ES7521-1BH50-0AA0)
● 1 个数字量输出模块 DQ 16x24VDC/0.5A ST (6ES7522-1BH00-0AB0)
● 2 个前端连接器 (6ES7592-1AM00-0XB0)
● 1 个 4 MB 的 SIMATIC 存储卡（如 6ES7954-8LBxx-0AA0）
● 1 根以太网电缆
软件要求
● SIMATIC STEP 7 Professional V13及以上
● SIMATIC WinCC Advanced V13 或 SIMATIC WinCC Professional V13及以上

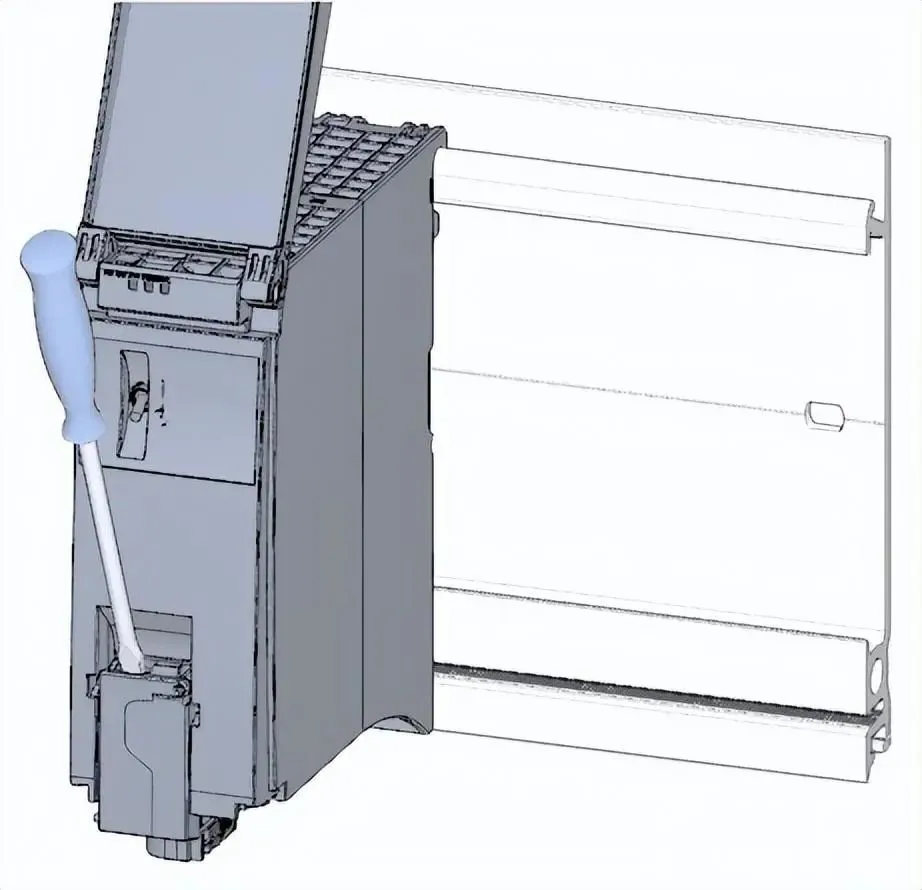

安装组合件步骤

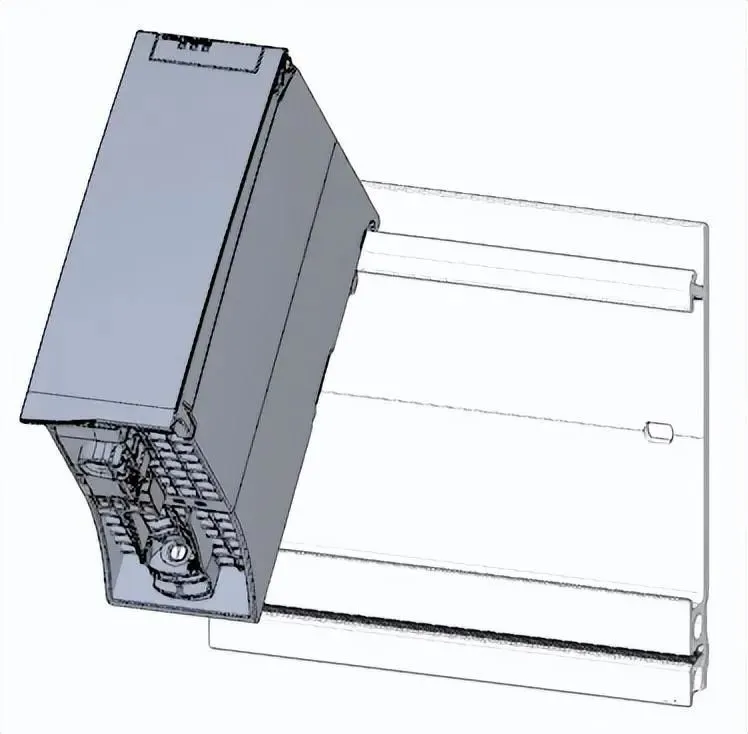

1. 在安装导轨上安装负载电流电源 (PM)。
2. 打开前盖并拔出电源连接插头。
3. 拔出 4 孔连接插头并拧紧负载电流电源 (PM)。

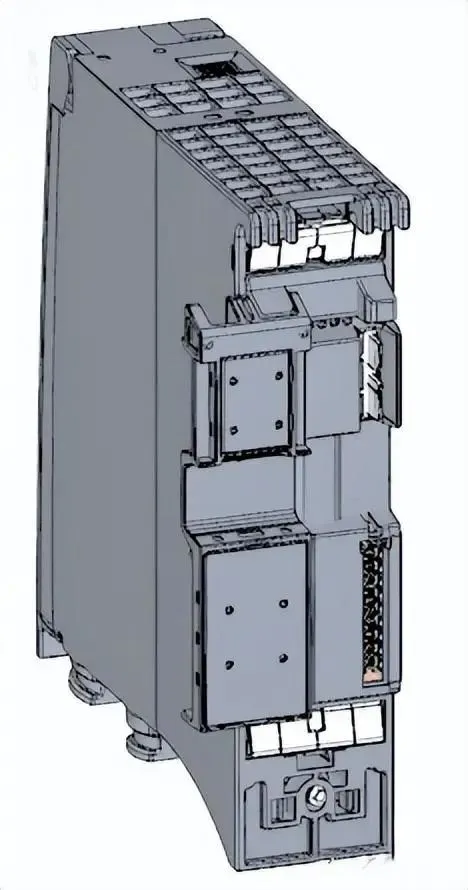

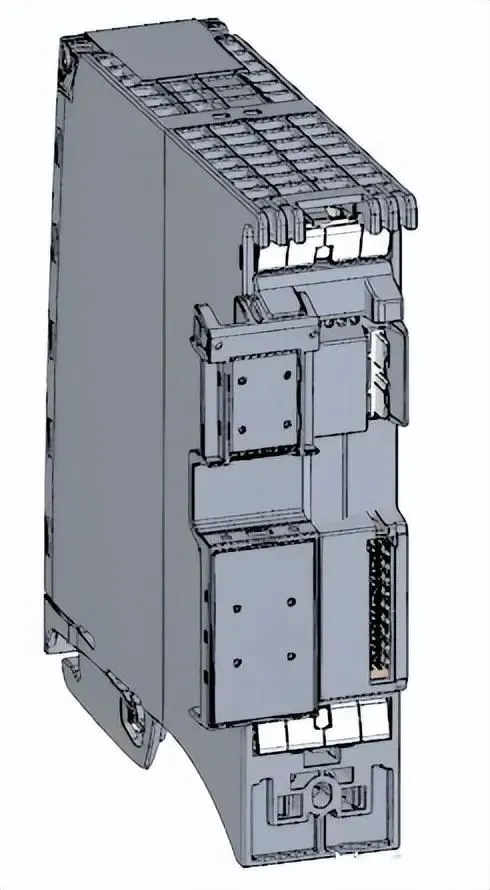

4. 将 U 型连接器插入 CPU 后部。

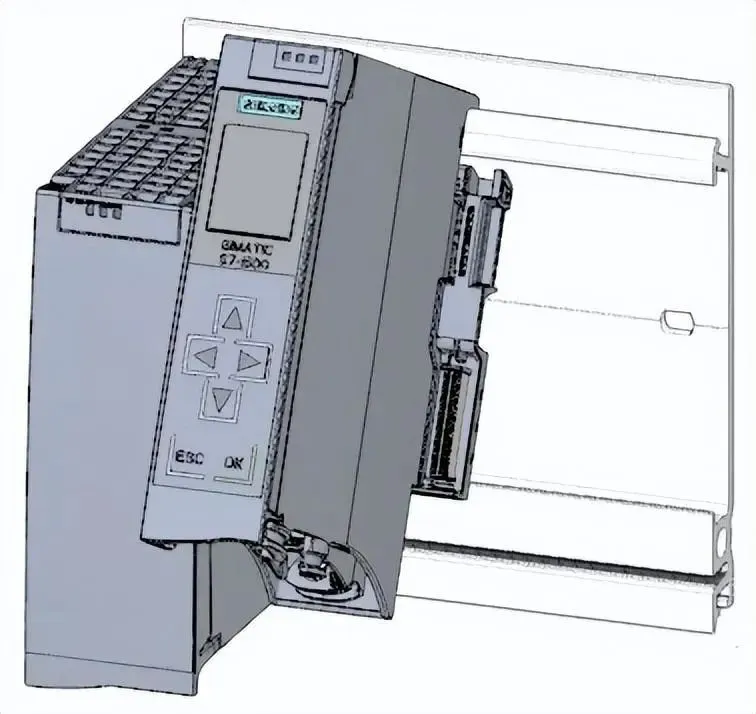

5. 在安装导轨上安装 CPU 并将其拧紧。

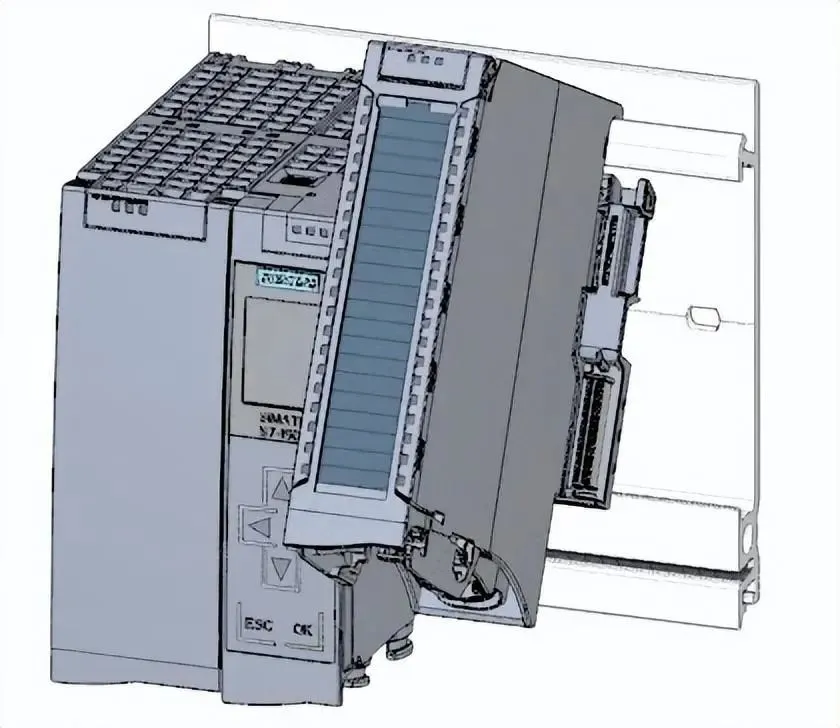

6. 将 U 型连接器插入数字量输入模块后部。
7. 将数字量输入模块连接到安装导轨并将其拧紧。

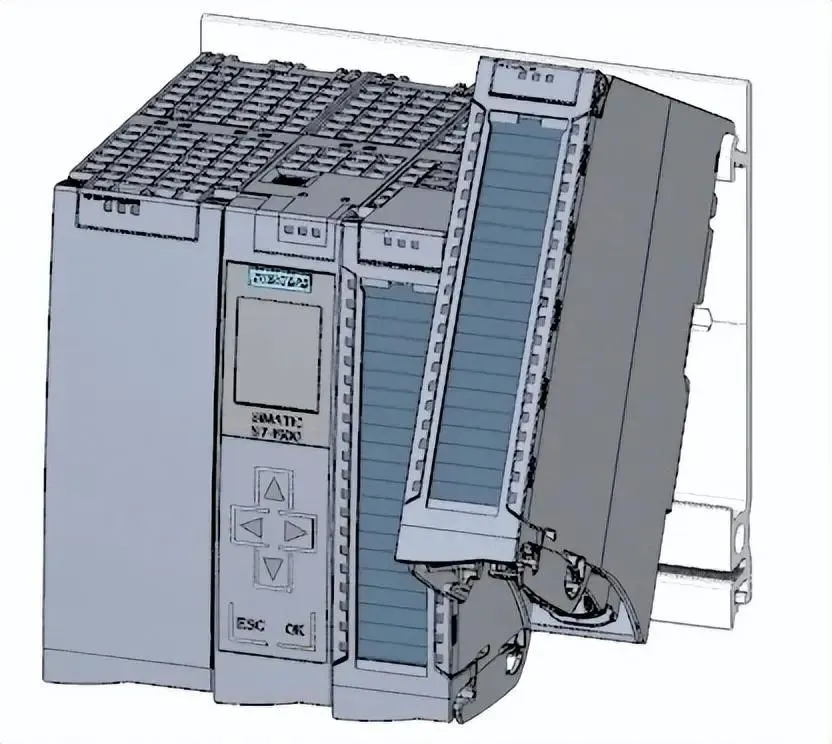

8. 将数字量输出模块连接到安装导轨并将其拧紧。

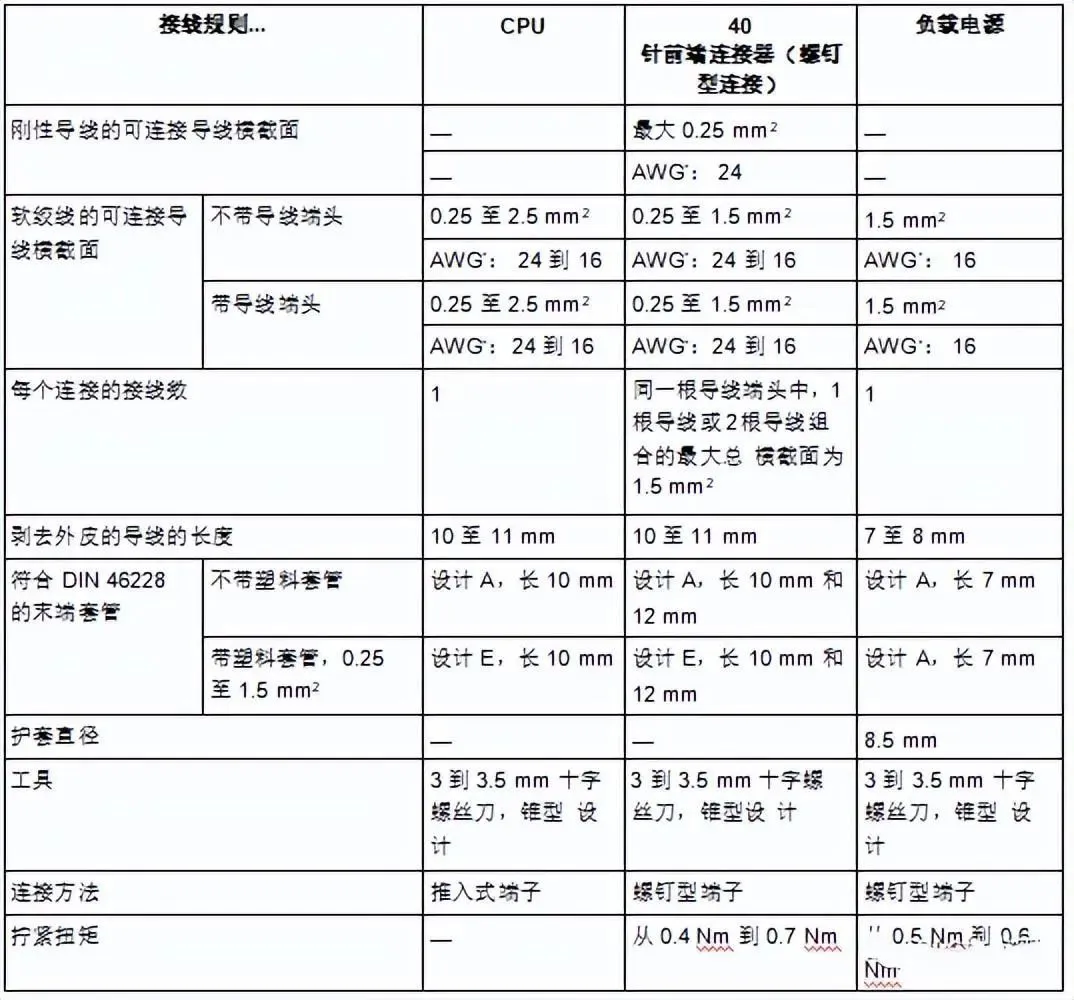

CPU 的接线规则

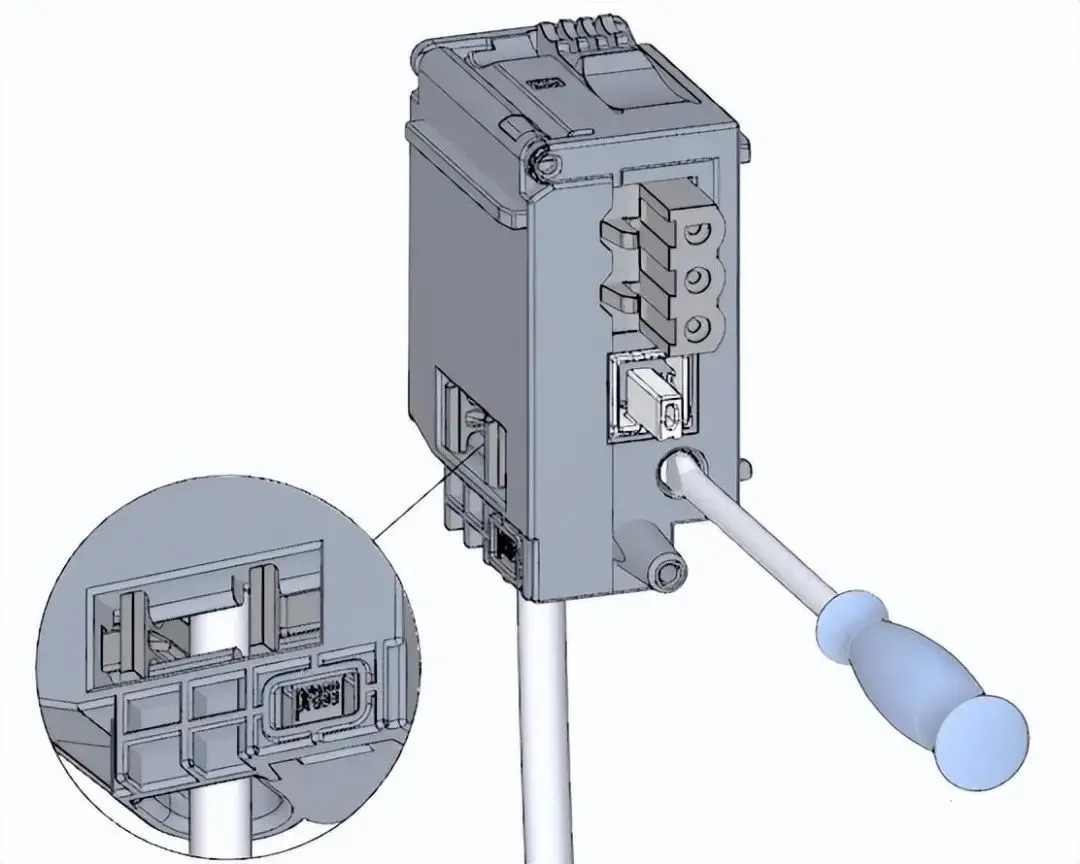

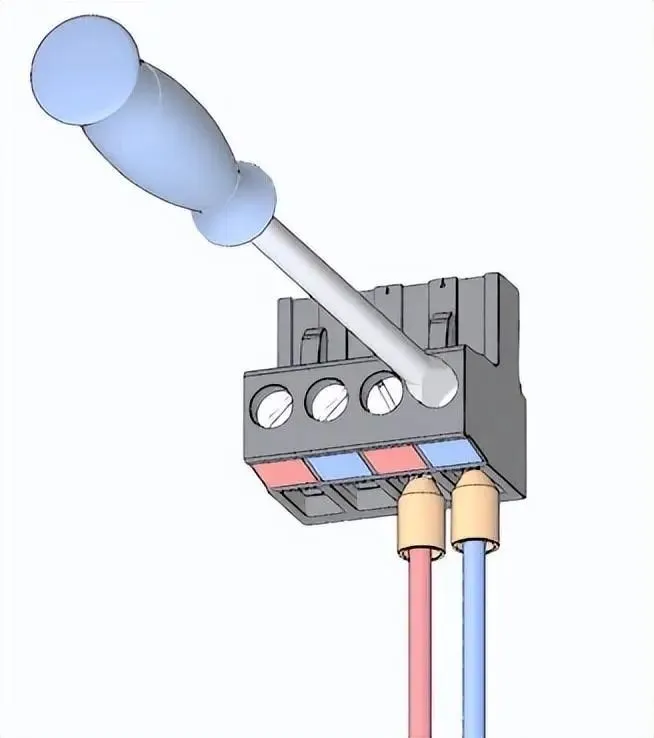

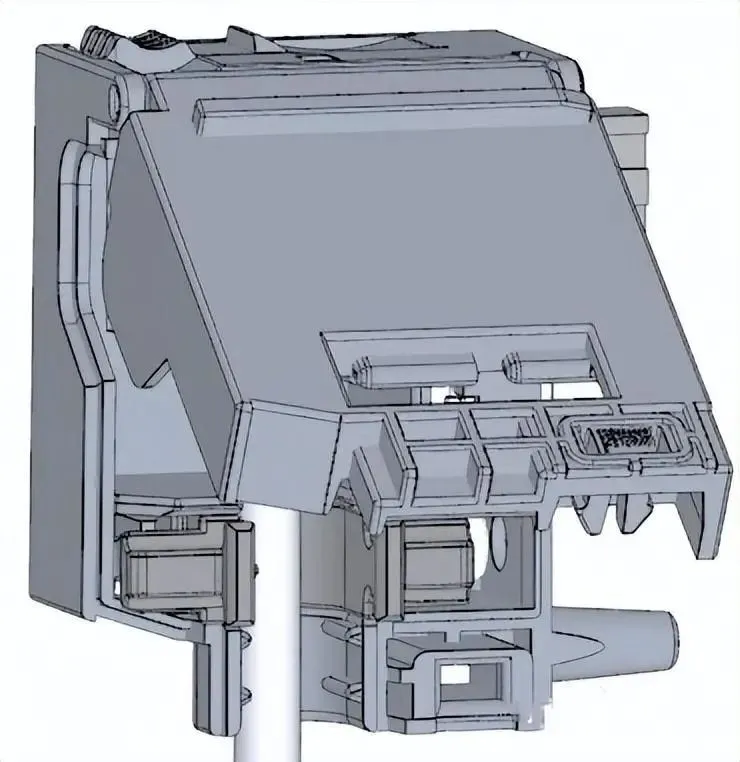

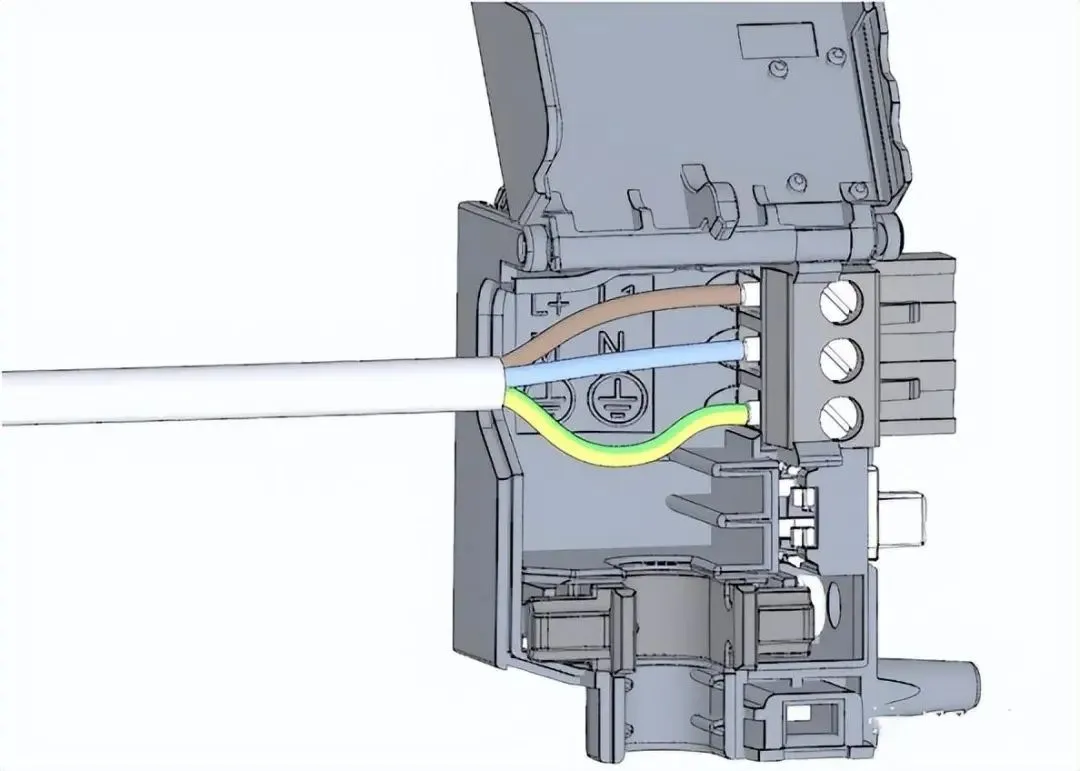

对电源连接插头接线步骤

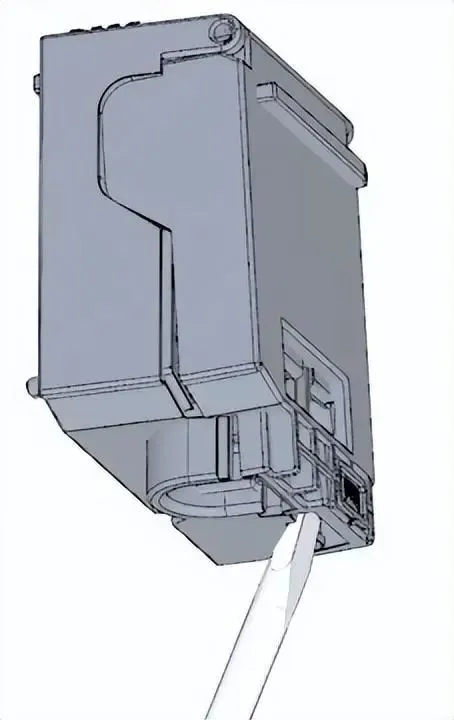

1.使用适用工具拔出连接器外盖。
2.根据接线图将电源线连接到插头上。在插头的另一侧，标有该插头认证后可使用的电压信息。根据插头背面的信息，通过插入编码元件选择相应电压。
3.合上外盖。
4.拧紧电源连接插头上的螺钉。

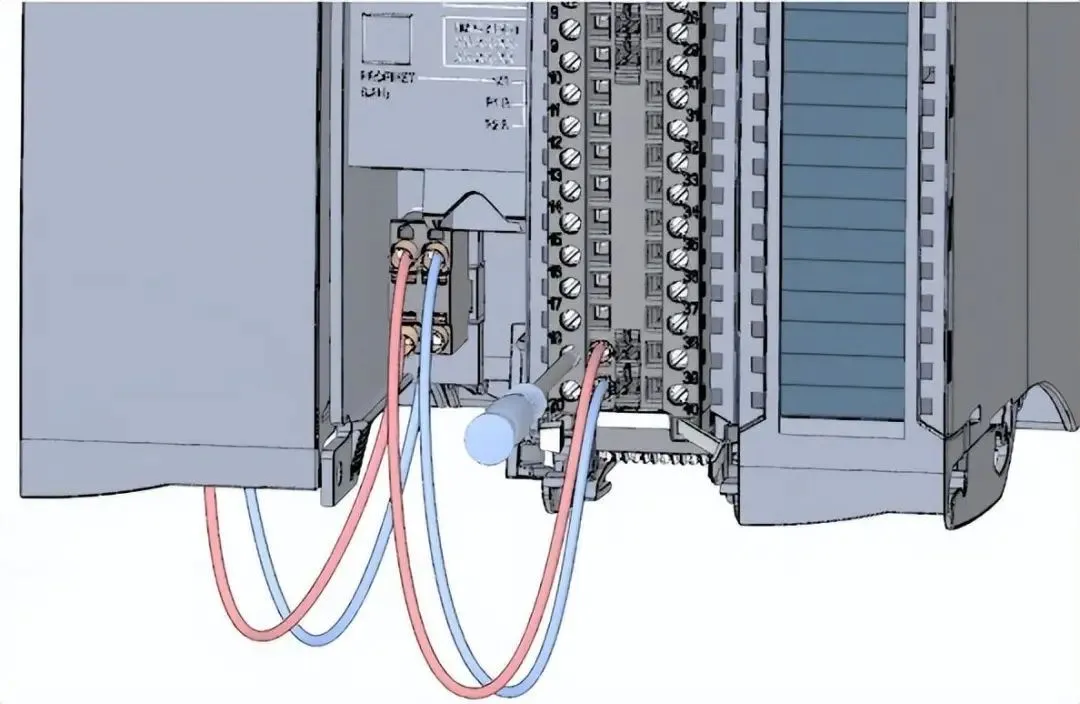

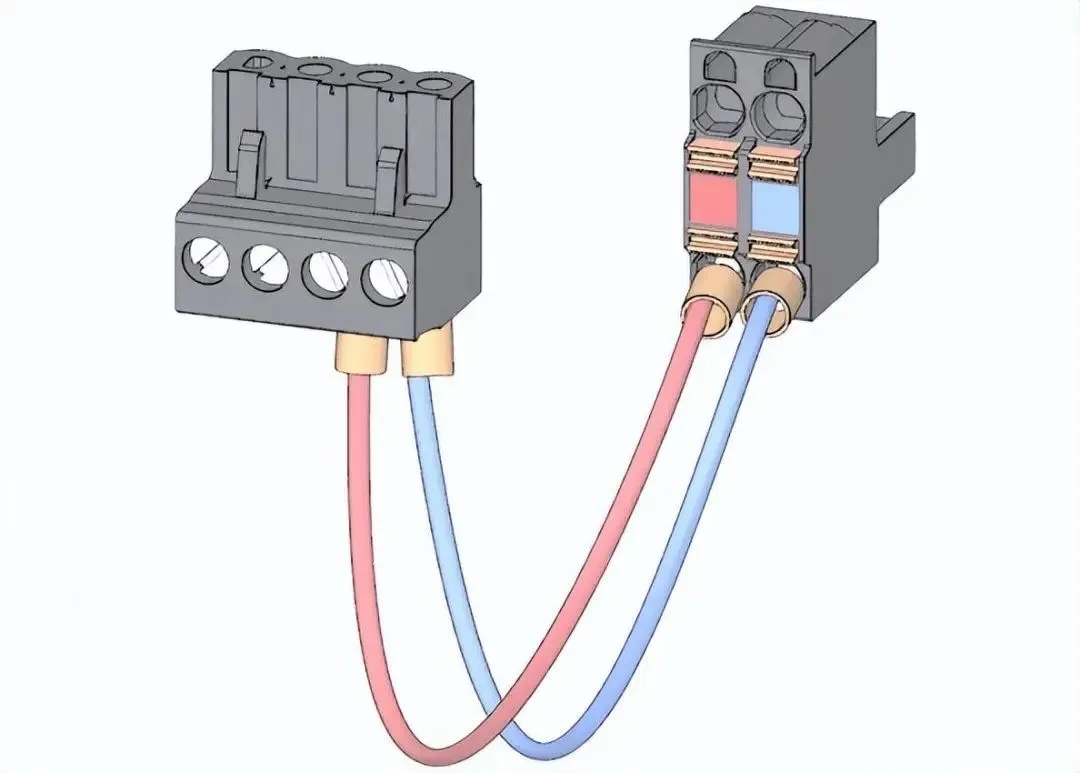

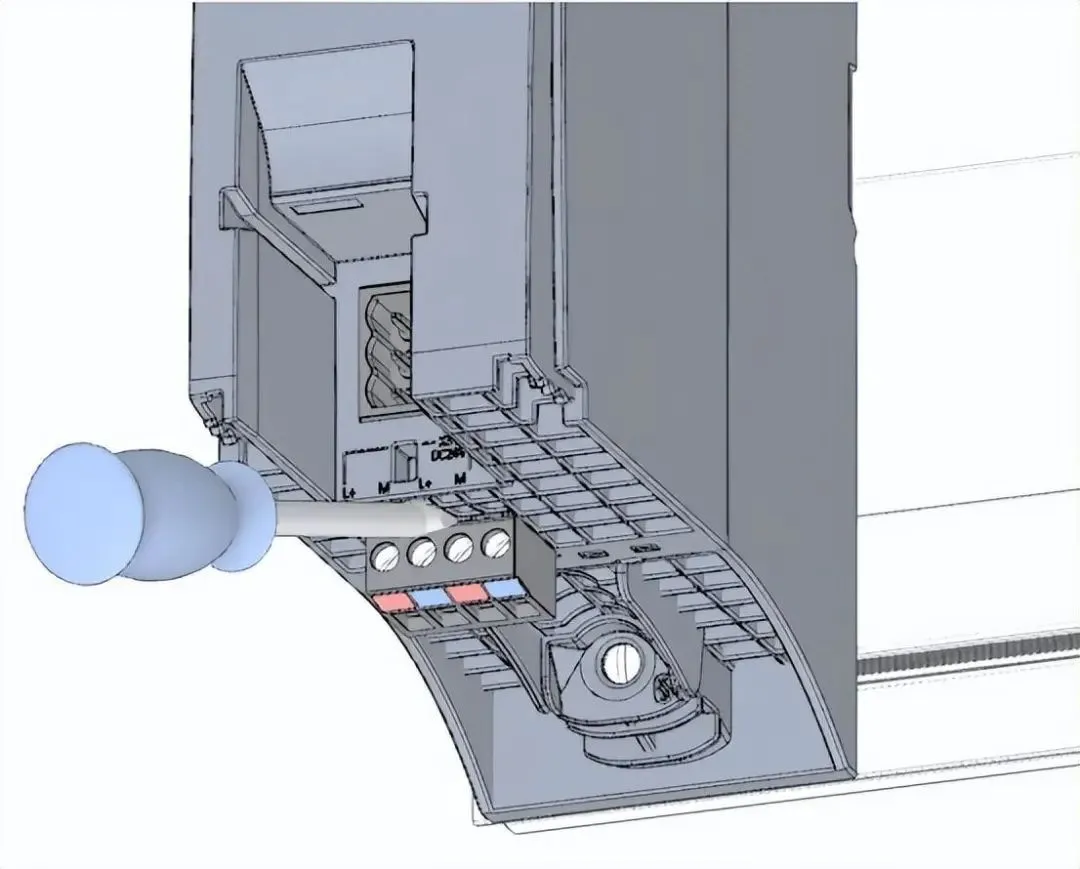

将负载电流电源 (PM) 接线到 CPU步骤
1.对负载电流电源(PM) 的 4 孔连接器插头接线。
2.将4 孔连接器插头接线到 CPU 的 4 孔电源连接插头。

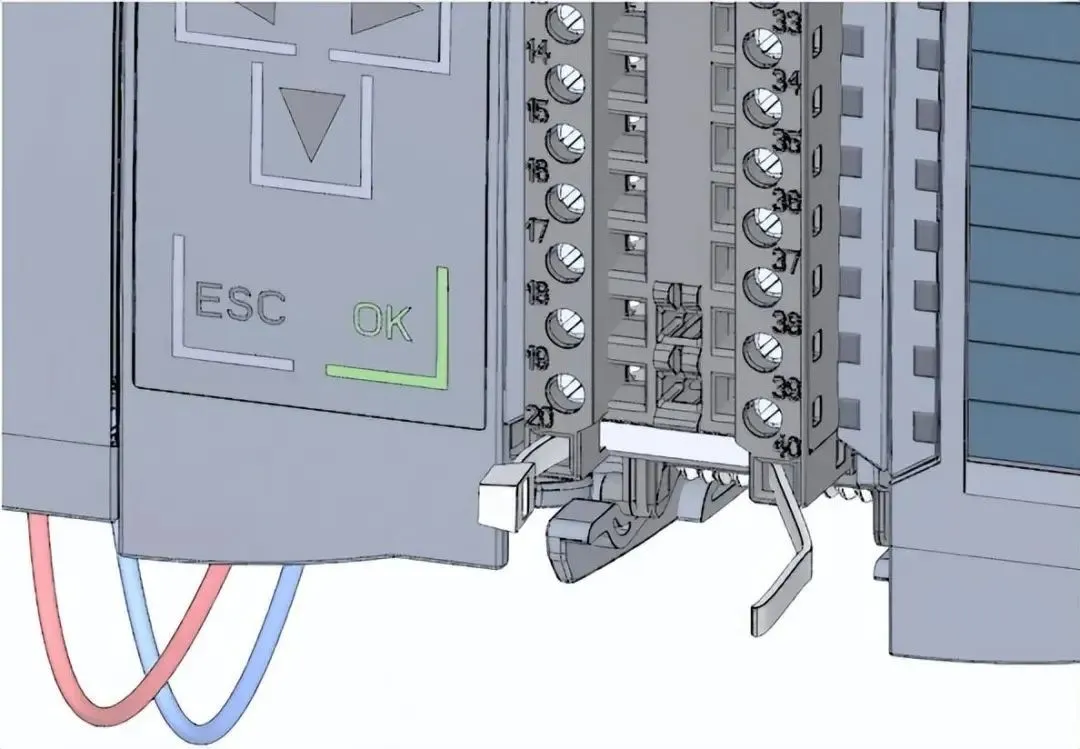

对数字量输入模块接线步骤

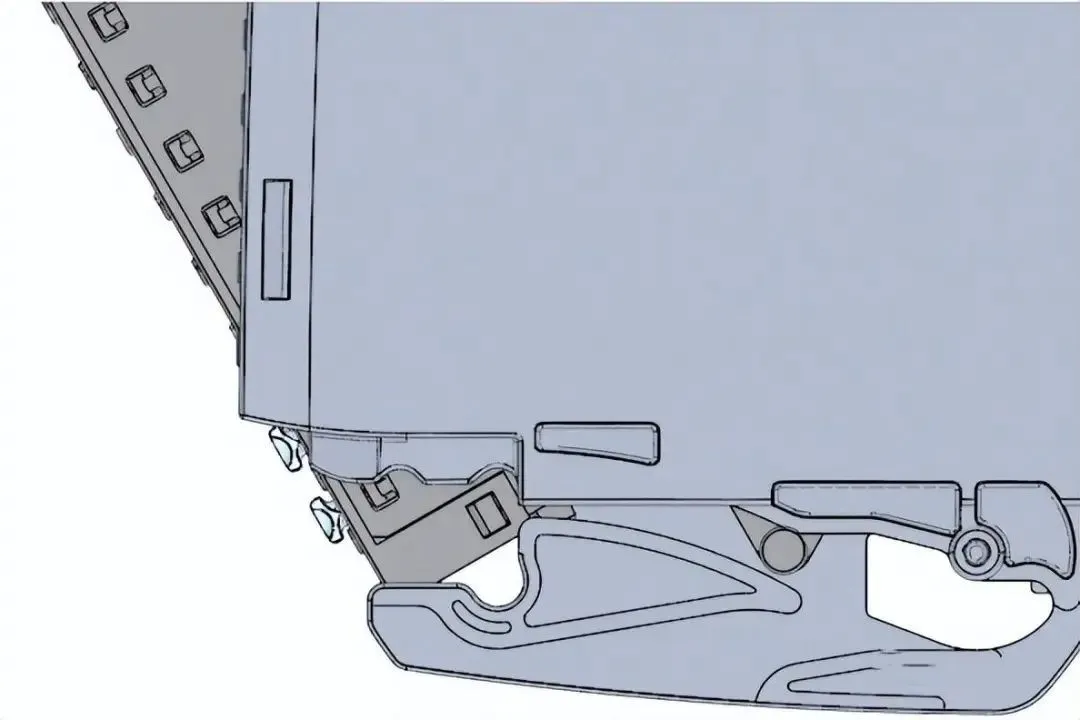

1.将前端连接器插入预接线位置。在预接线处，前连接器与模块间未进行电气连接。
2.用电缆扎带固定电缆。
3.将负载电压24 V DC 连接到端子 20 (M) 和 19 (L+)。
4.在两个底部端子之间插入电位电路桥。

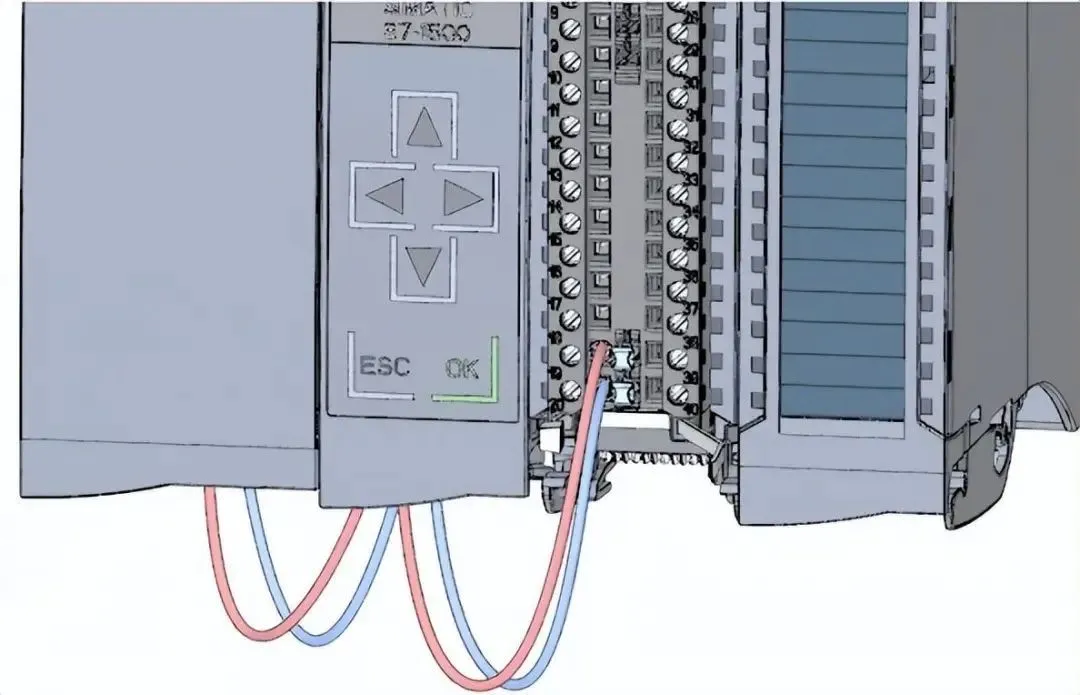

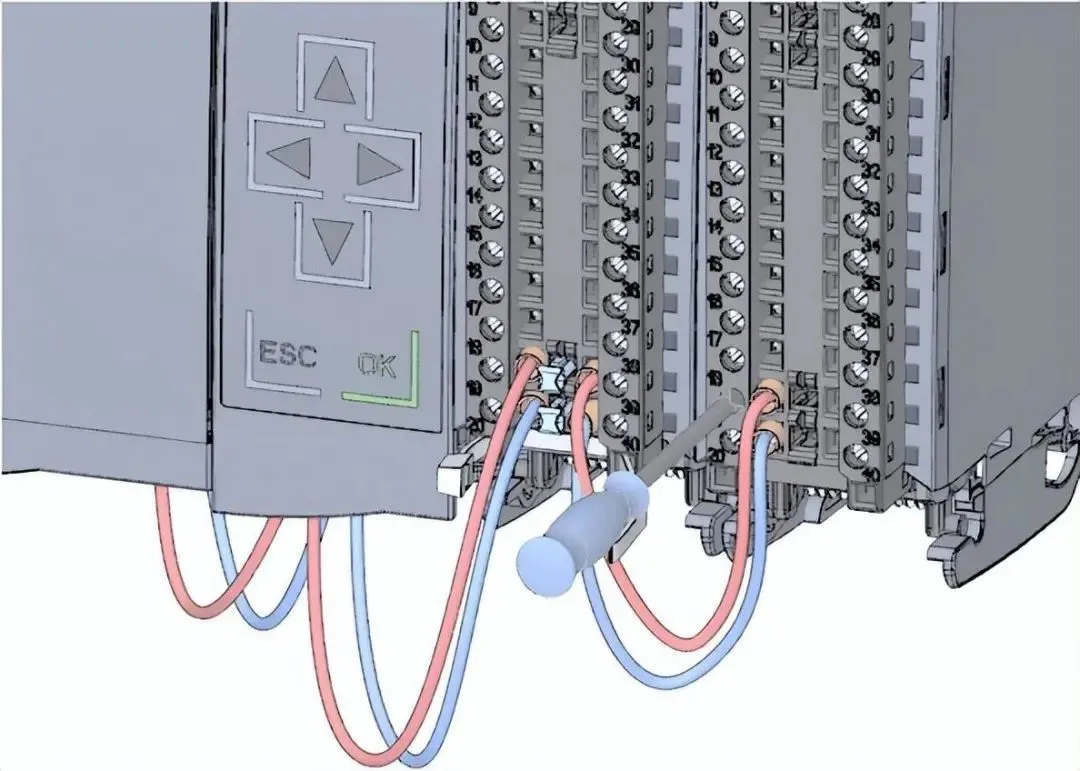

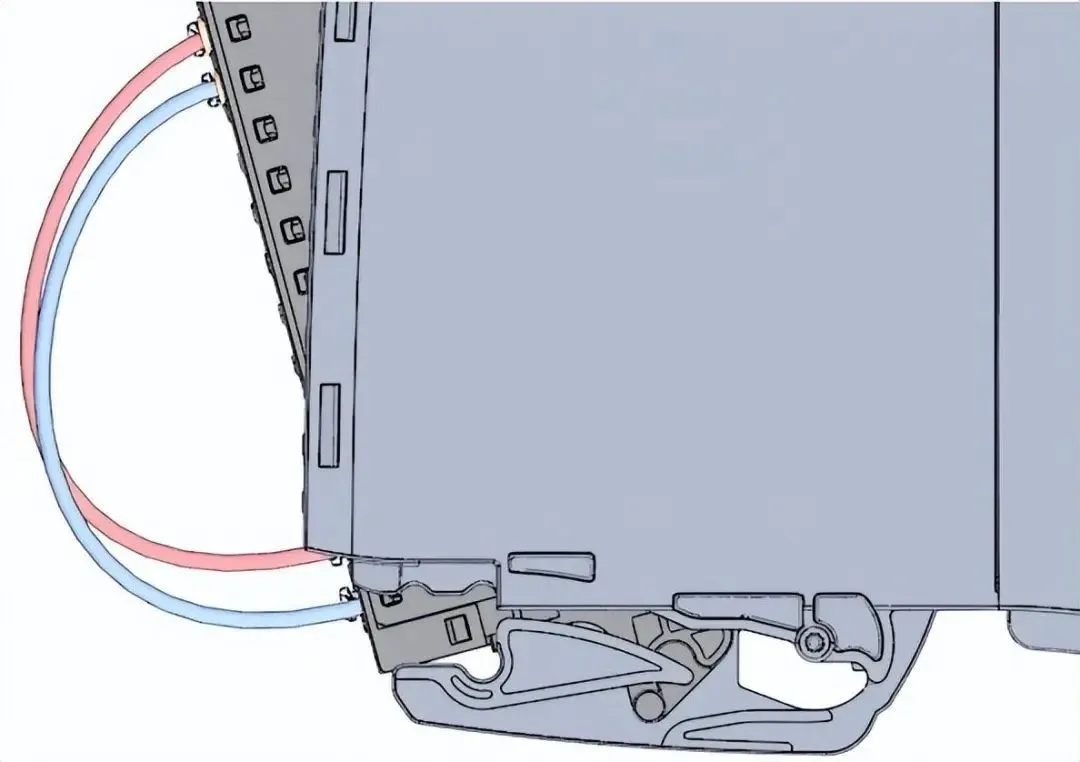

对数字量输出模块接线步骤
1.将前端连接器插入预接线位置。
2.通过数字量输入模块上的端子40 (M) 和 39 (L+)，从数字量输入模块为的端子 20 (M)和 19 (L+) 提供 DC 24 V 供电电压。
3.连接四个电位电路桥。
4. 连接端子 30 和 40，以及 29 和 39。

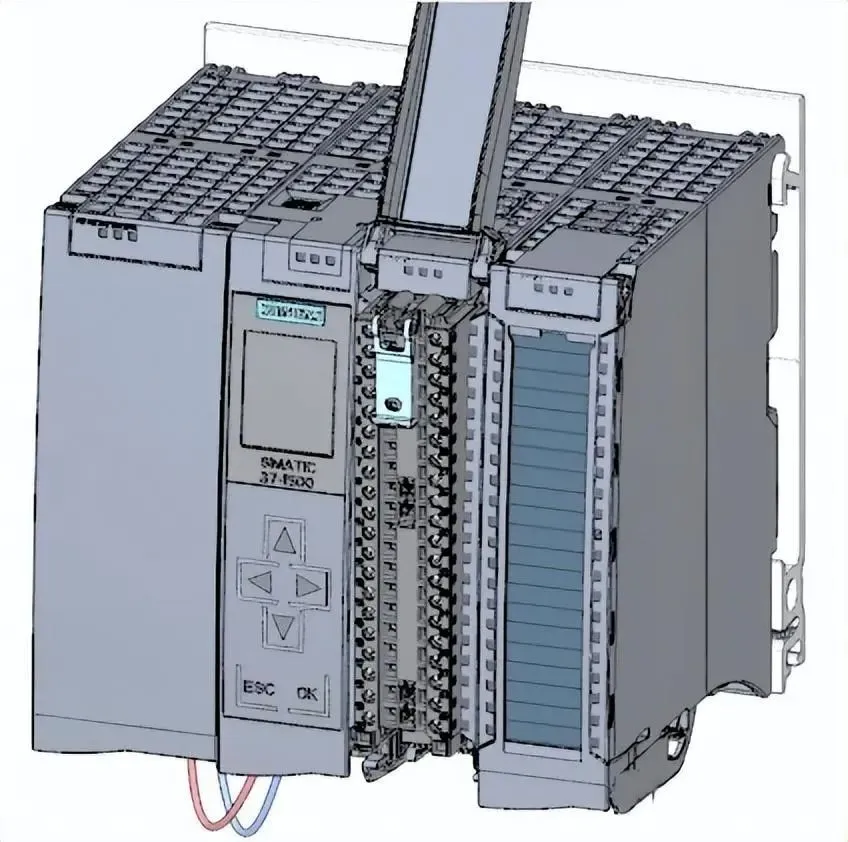

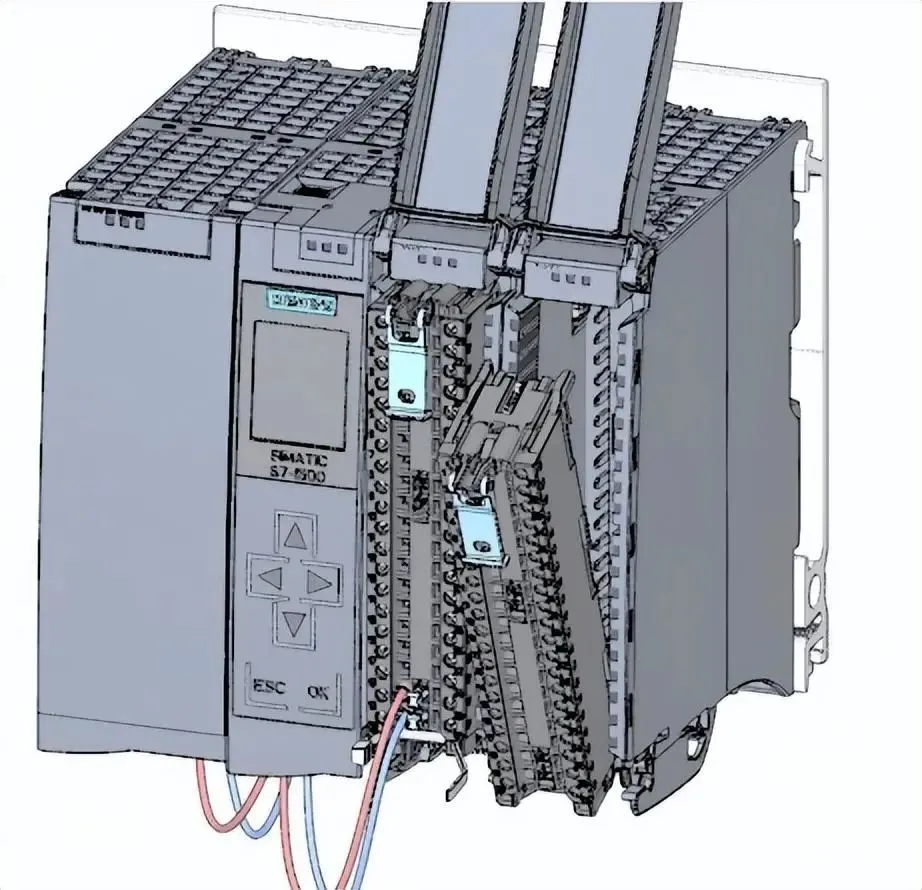

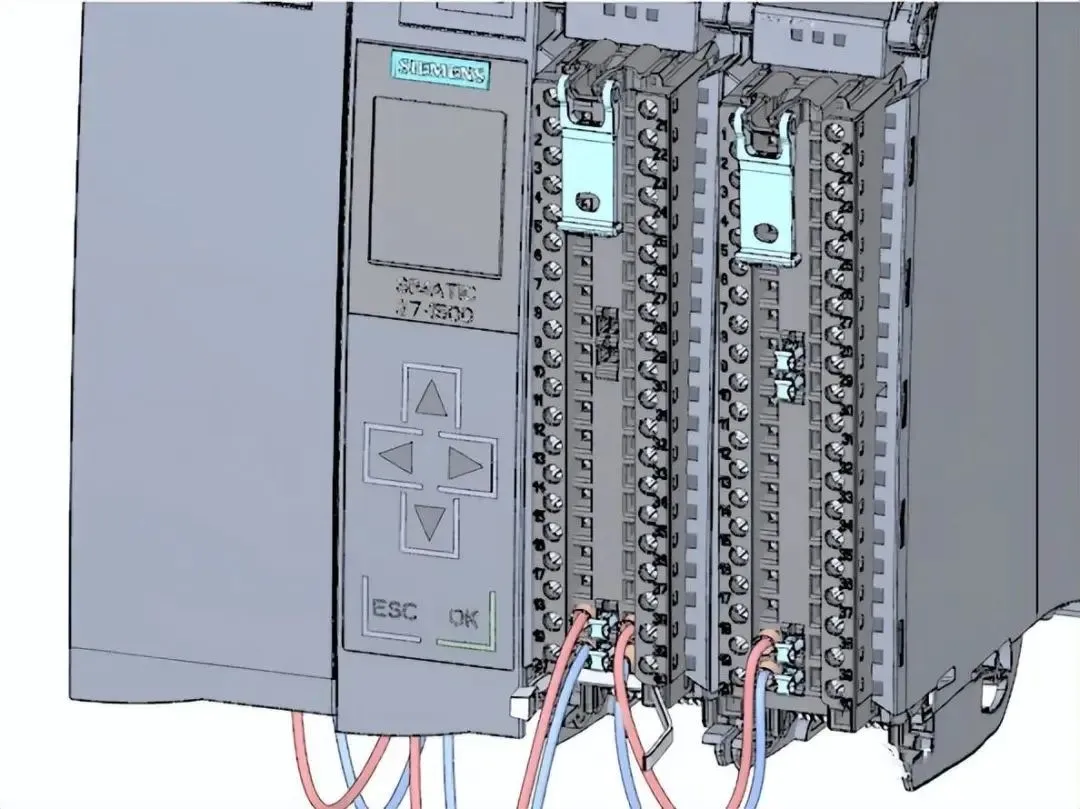

为前连接器接线步骤

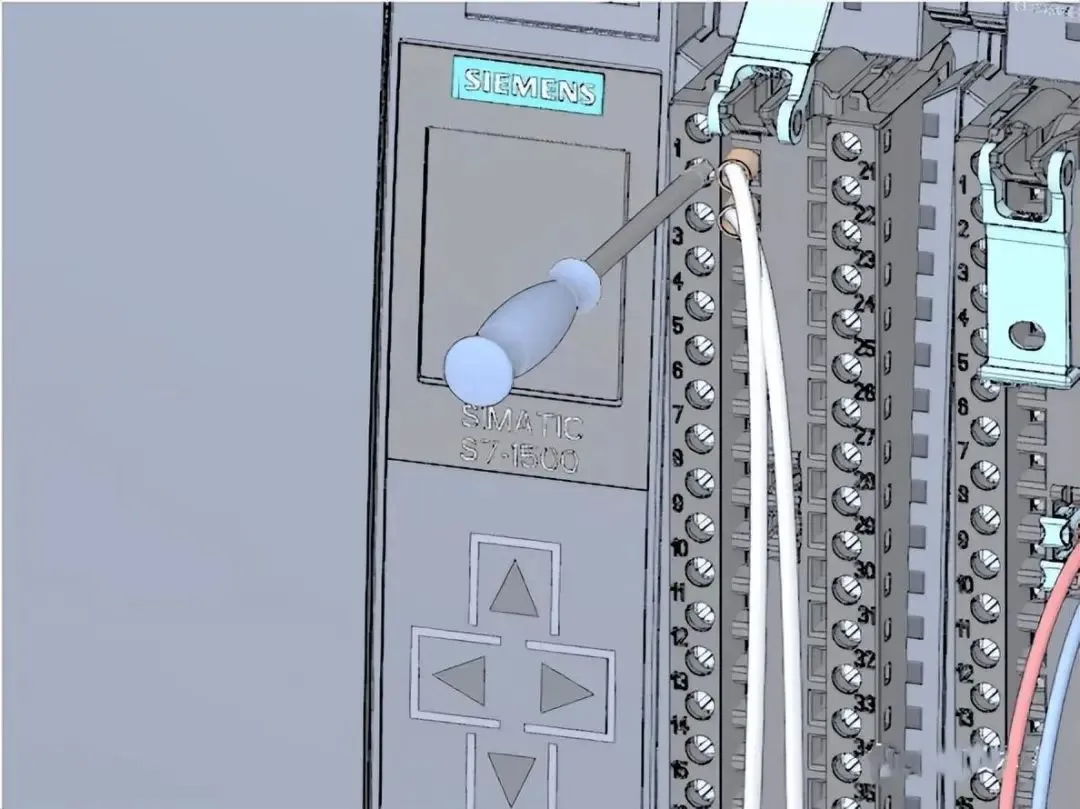

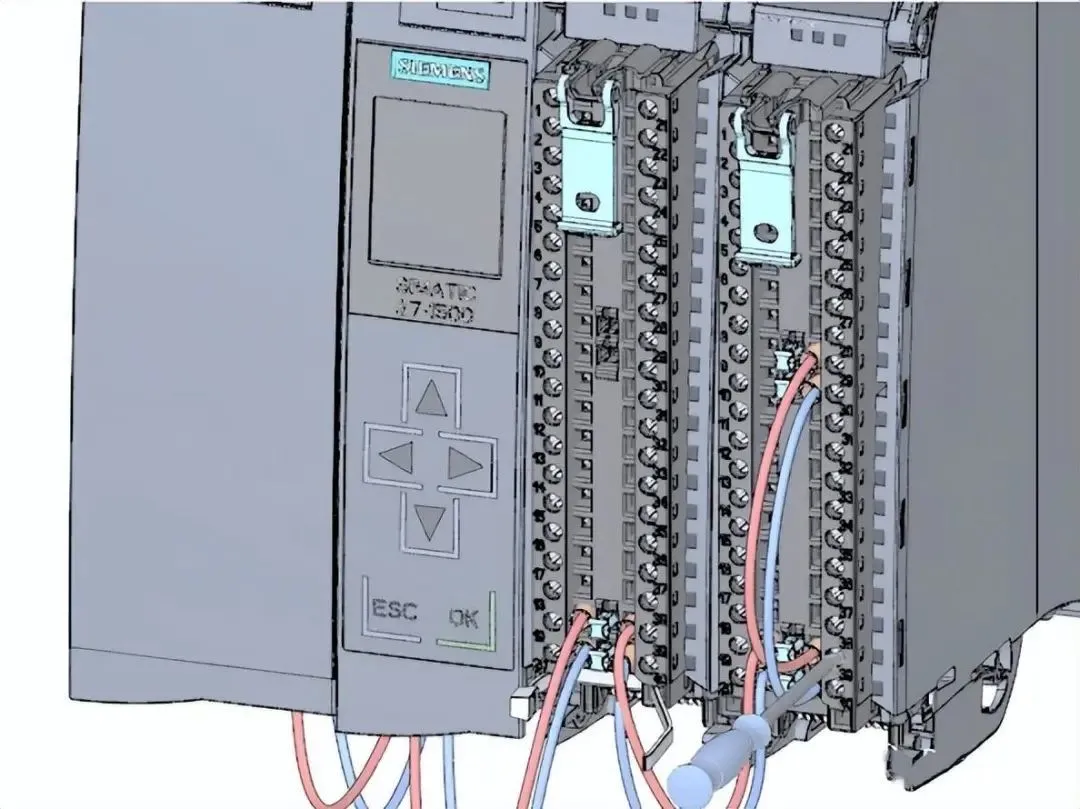

1. 根据端子前盖内侧的接线图，连接各个导线并将其拧紧。

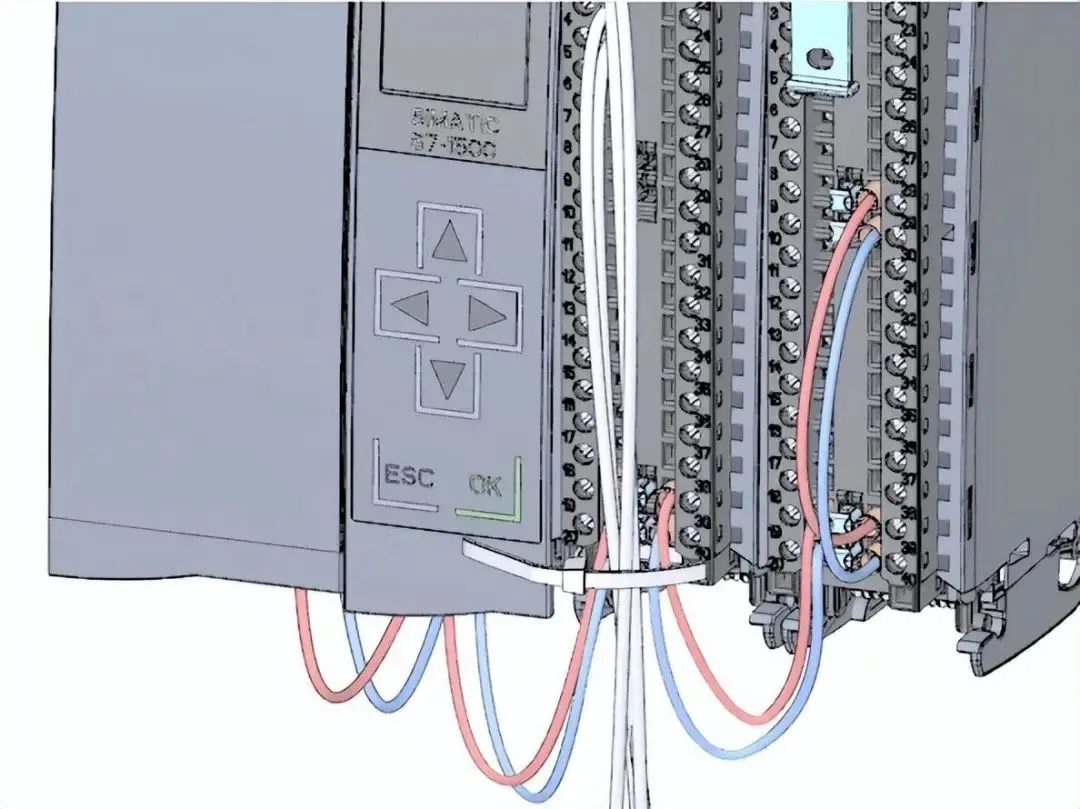

2.为了消除张力，请使用电缆扎带固定电缆并拉紧。
3. 将前端连接器从预接线位置移到其最终位置。至此，已建立了前连接器和模块间的电气连接。
4. 提示：可以直接插入预接线的前端连接器，例如，用于更换模块。

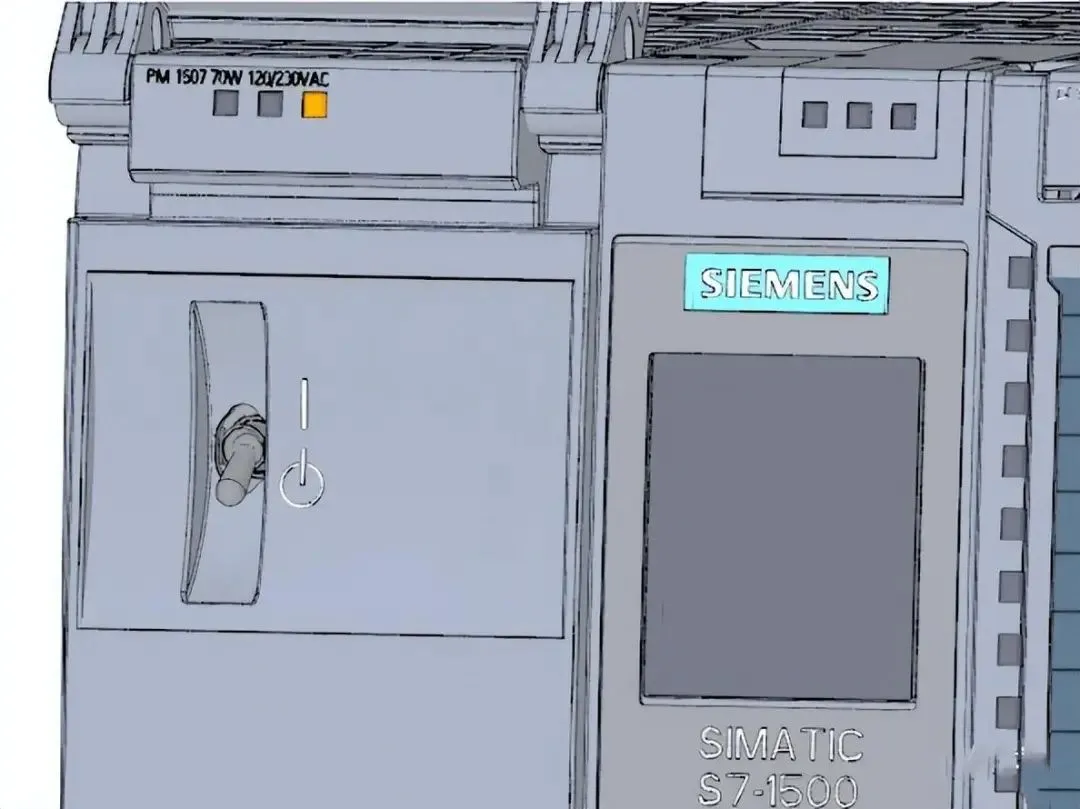

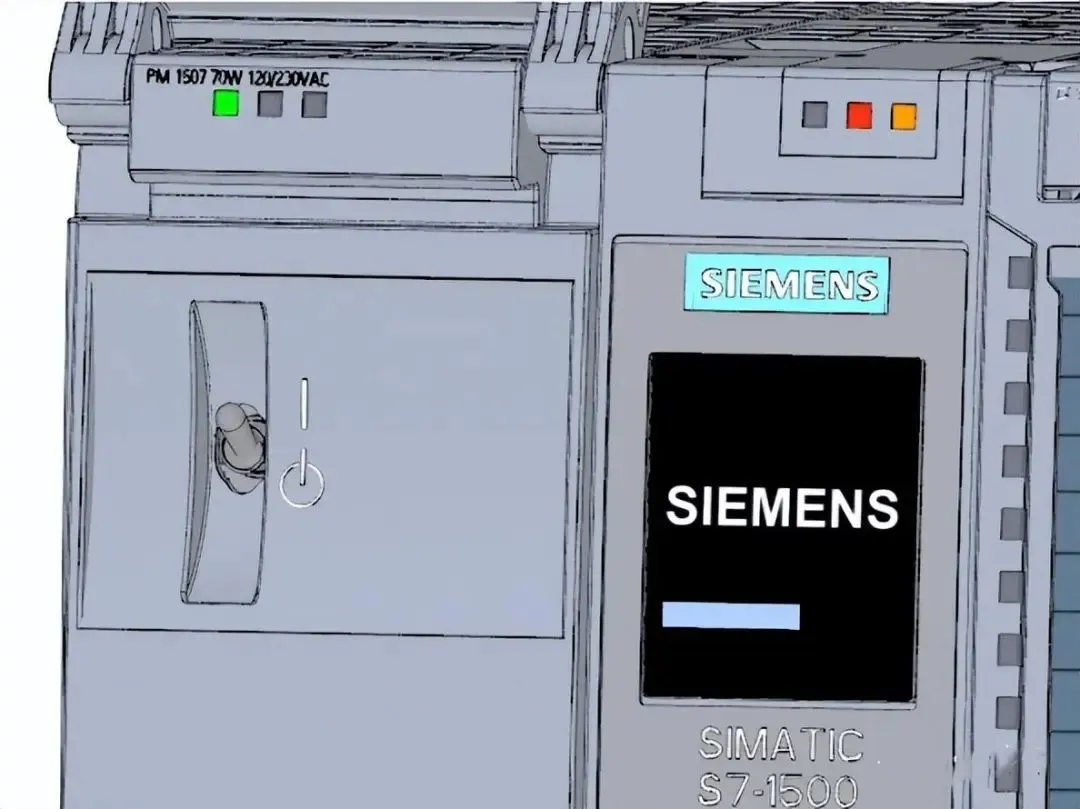

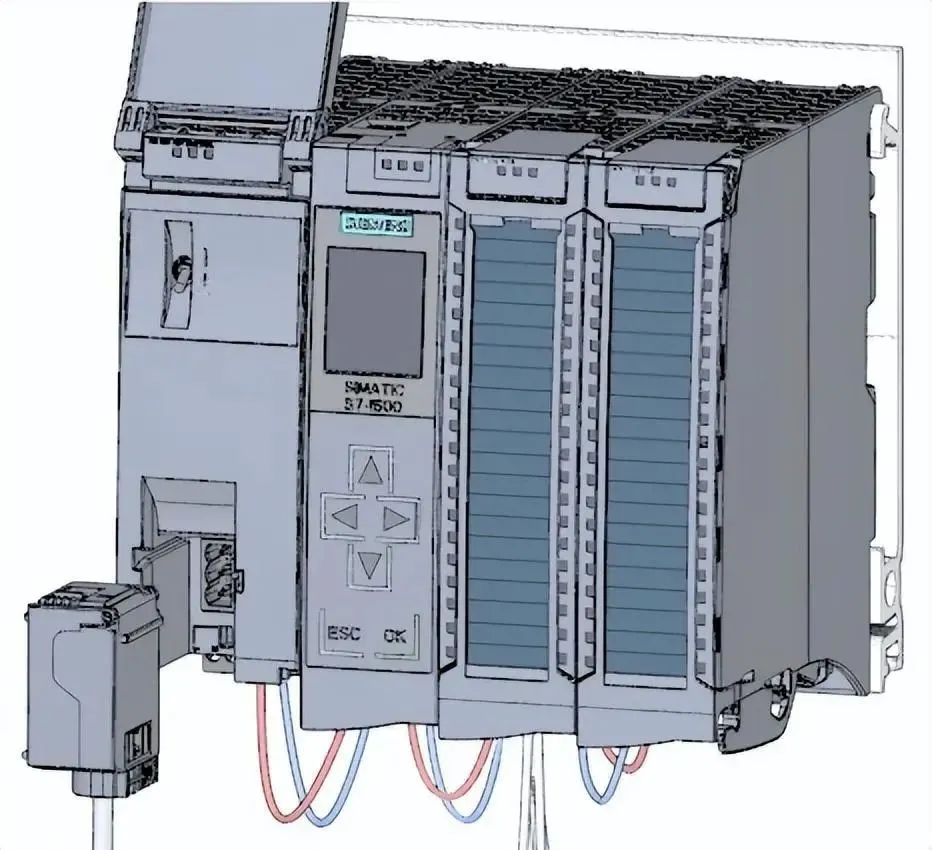

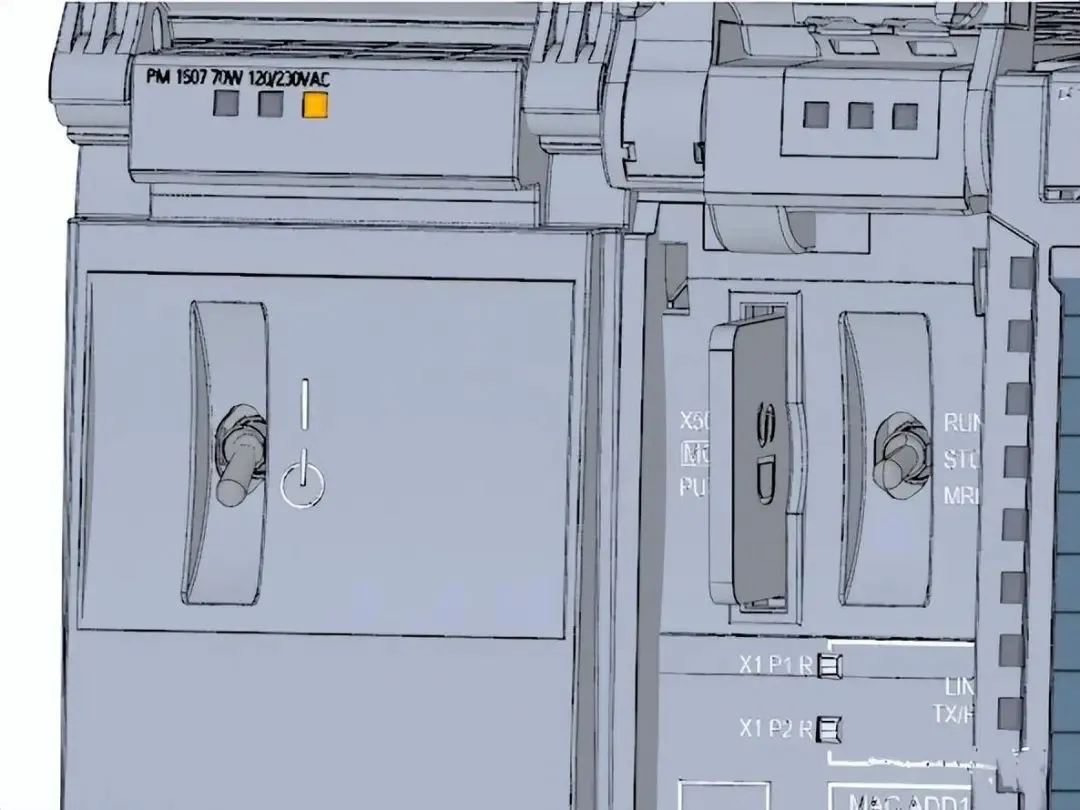

通电首次启动 CPU步骤
1. 插入负载电流电源 (PM) 的电源连接插头。
2. 将电源连接插头连接到电源。
3.将空的 SIMATIC 内存卡插入 CPU 中
4. 将负载电源 (PM) 上的开关切换到位置 RUN 处。将启动 CPU。
CPU 启动并处于 STOP 模式。通过显示屏分配 IP 地址在这一步中，将设置 CPU 的 IP 地址和子网掩码。
步骤：
1. 浏览到“设置”(Settings)。
2. 选择“地址”(Addresses)。
3. 选择接口“X1 (IE/PN)”。
4. 选择菜单项“IP 地址”(IP Addresses)。
5. 设置 IP 地址 192.168.0.10。
6. 按下模块上的“右”箭头键。
7. 设置子网掩码 255.255.255.0。
8. 按下模块上的“下”箭头键选择菜单项“应用”(Apply)，然后单击“确定”(OK) 确认设置。
PART 06

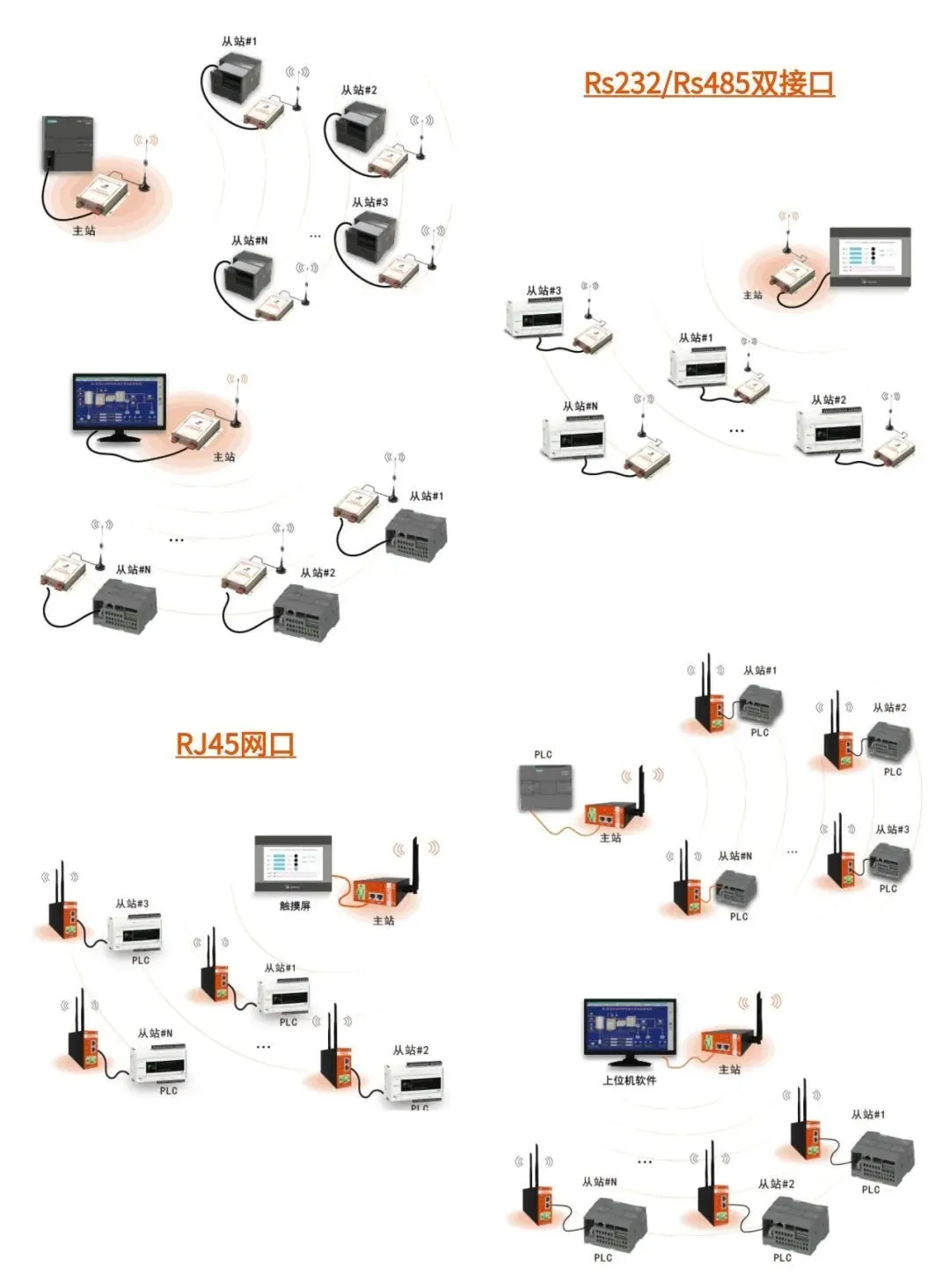

西门子PLC无线通讯
