1.功能概述
在实际调试过程中,我们可以通过 GVSUI 的仿真调试功能对设计的界面效果及指令的收发进行查看验证,以 便达到设计的预期效果。
2.仿真调试准备工作
准备两个串口工具按照下图所示接好并且接入同一个电脑上面,接线分别是 GND-GND,RXD-TXD,TXD- RXD ,如 图 2.1 所示。
在实际调试过程中,我们可以通过 GVSUI 的仿真调试功能对设计的界面效果及指令的收发进行查看验证,以 便达到设计的预期效果。
2.仿真调试准备工作
准备两个串口工具按照下图所示接好并且接入同一个电脑上面,接线分别是 GND-GND,RXD-TXD,TXD- RXD ,如 图 2.1 所示。
图2.1 串口接线方式
3.如何仿真调试
3.1 如何设置仿真端口
打开已有的工程文件,点击菜单栏中的“仿真→设置”或点击仿真调试模块中的仿真器设置按钮
,弹出
仿真器设置窗口,点击仿真器端口的下拉框,选择连接的两个串口工具中的任一端口,如图所示。
图3.1 仿真设置
图3.2 仿真器设置窗口
3.2 如何设置串口调试软件
点击打开任一串口调试软件,点击设置串口 (串口设置为另一串口工具端口,与仿真器端口必须不相同) → 波特率设置→接收和发送设置为 hex→点击打开,如图 3.3 所示。
图3.3 串口调试软件设置
3.3 如何仿真演示

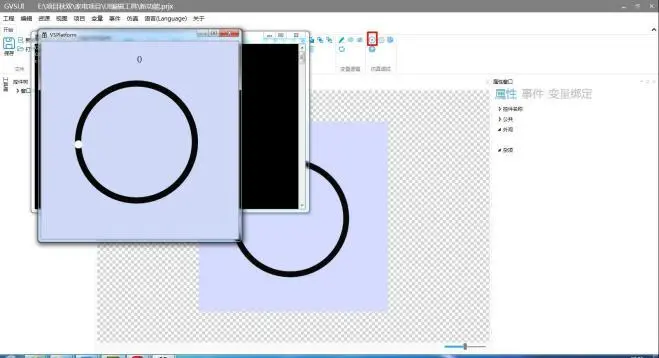

点击仿真调试模块中的“运行”按钮 ,弹出仿真运行窗口,如图 3.4 所示。
图3.4 仿真演示

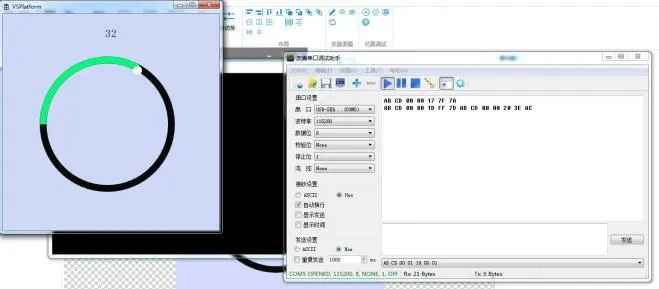

拉动运行滑动条发送自定义指令,串口调试软件中接收到发送的指令,如图 3.5 所示。
图3.5 仿真演示

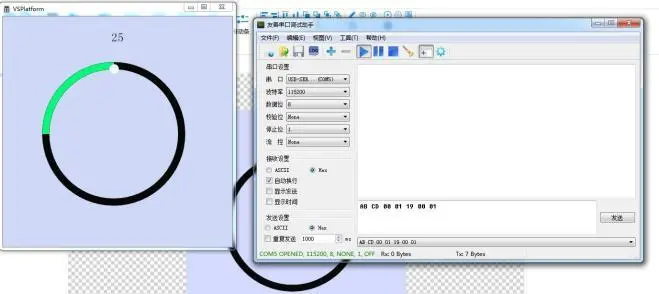

通过串口调试软件发送指令,仿真演示中的圆形滑动条做出相应的改变,如图 3.6 所示。
图3.6 仿真演示
