尽管杜比全景声已经发布有十年了,但是对于家庭影院新人玩家来说,依然不太了解,特别是在布置顶部声道音箱时候,更是一头雾水。更要命的是,各家AV功放厂家对声道位置的建议各不相同,再加上考虑其他三维音效技术(比如DTS:X、Auro-3D)的兼容性,导致很多老司机也头大。
![家庭影院顶置音箱怎么定点位?插图1 家庭影院顶置音箱怎么定点位?插图1](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
今天我们就以《dolby-atmos-home-theater-installation-guidelines》(也就是大家常说的杜比全景声白皮书)为基础,给刚入门的小伙伴解读一下,全景声家庭影院天空声道到底怎么确定安装位置。
![家庭影院顶置音箱怎么定点位?插图3 家庭影院顶置音箱怎么定点位?插图3](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
杜比全景声(Dolby Atmos)是杜比实验室在2012年4月24日发布的3D环绕声技术,它突破了传统意义上5.1声道、7.1声道的概念,能够结合影片内容,呈现出动态的三维声效。
之前的家庭影院,就是死板地还原录音效果,而全景声是根据你的环境和音响器材搭配,通过AV功放动态计算和还原声音对象以及分配声道的崭新混音和声音定向方式,让观众全方位被声音包围。
硬件上最大的区别,就是增加了头顶上的“天空声道”,即顶置音箱,房间越大,声道数量也就应该越多,目前民用AV前级最多已经可以支持到32个声道了,比如Trinnov Audio Altitude32。
三维音效有几种,为什么单独说杜比全景声呢?因为杜比是目前的主流,其他的已经边缘化了,片源很少。
![家庭影院顶置音箱怎么定点位?插图5 家庭影院顶置音箱怎么定点位?插图5](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
关于顶置音箱的定位,有人太重视具体位置,想要精确到毫米;也有人太不重视,音箱随意乱放,这都不可取。

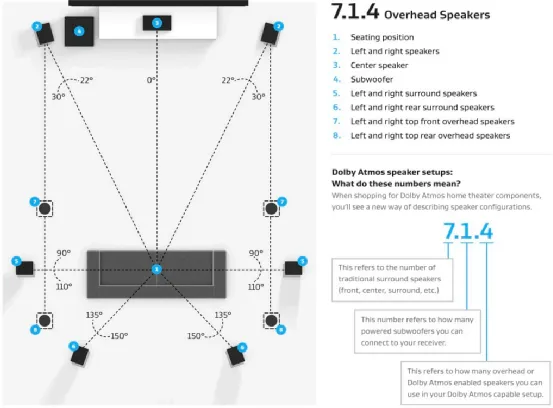

仔细看上图可以发现,上图每个声道之间标注的都是角度,杜比其实给出的角度范围都是比较大的,基本只要在范围内都问题不大。偏差太大的话,就会严重破坏声像定位,什么音效技术都无力回天了。
因为每个家庭影院房间尺寸和比例都不尽相同,所以以下关于音箱位置的讨论,都是基于角度,而不是尺寸和距离的。
至于实际距离,可以根据初中的三角函数计算,还有个更简单的办法就是用CAD画图,角度找好尺寸直接就出来了。
这里讨论的角度经常会让人误解,就是误认为讨论的角度是喇叭朝向角度。并不是,而是各声道以听音位为交点,与中置声道做直线形成的夹角。我们把每个音箱(声道)看做一个质点,这样就很好计算角度了。
这里明确一下喇叭朝向问题,尤其是地面基础声道。
建议环绕音箱不要对准耳朵,避免破坏环绕声包围感。除特殊目的(离轴响应、覆盖范围、反射声控制等角度考虑)所有喇叭都应该垂直于墙面放置,不需要朝向观众。至于顶置音箱,如果地面和顶面没有做过深度声学处理,建议指向听音位。
下面就以4个顶置音箱为例,我们从长度和宽度两个维度来看,点位怎么确定。
粗看杜比全景声白皮书上的声道布置会给人一种错觉,就是顶置声道要与左右前置声道对齐……
![家庭影院顶置音箱怎么定点位?插图7 家庭影院顶置音箱怎么定点位?插图7](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)

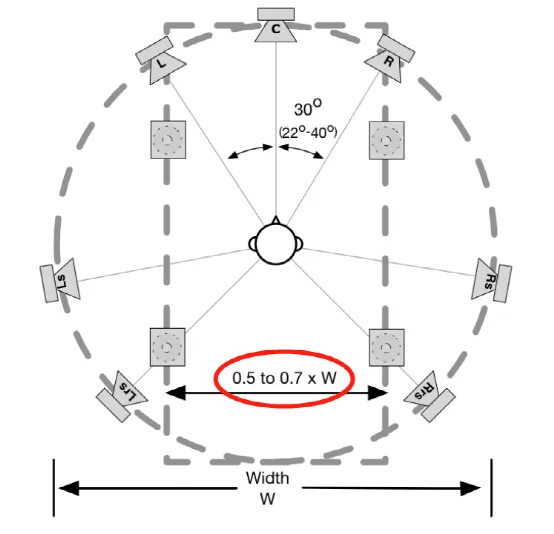

其实并不是这样,杜比给出的建议是家用环境下,两个顶置音箱之间的横向距离为房间总宽度的0.5-0.7,比如你的房间宽度是4米,那两个音箱间距2-2.8米之间为宜。
横向距离实际还看具体情况,如果你的房间很高,就取0.7,如果房间比较矮,就尽量向0.5靠拢。
宽度方向上的位置定位好了,下面我们看看长度方向的位置怎么确定。

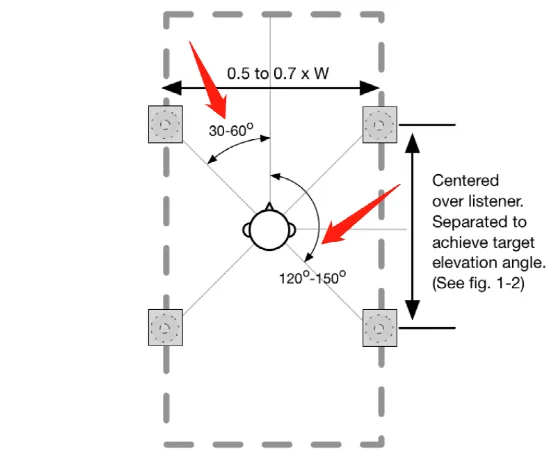

下图还是顶面俯视,横向两个音箱与中置音箱夹角分别都应该是30-60度(建议取中间值45度),这样长度方向上的音箱点位也确定了。
![家庭影院顶置音箱怎么定点位?插图9 家庭影院顶置音箱怎么定点位?插图9](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
另外,因为房间高度不尽相同,不排除有的房间特别的高,所以杜比也在纵向角度上给出了限制范围,建议4个顶置音箱与前置、环绕音箱之间夹角分别都在30-55度之间,位置进一步明确了。
![家庭影院顶置音箱怎么定点位?插图11 家庭影院顶置音箱怎么定点位?插图11](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
只有两个顶置音箱的话,建议范围在65-100度之间,实际应用在听音位头顶正上方即可。
![家庭影院顶置音箱怎么定点位?插图13 家庭影院顶置音箱怎么定点位?插图13](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
如果有6个顶置音箱呢?原理一样,角度下图自己看吧。
![家庭影院顶置音箱怎么定点位?插图15 家庭影院顶置音箱怎么定点位?插图15](https://www.modbus.cn/wp-content/themes/module2/themer/assets/images/lazy.png)
