表1 网关通讯参数设置
| 项目 | 参数 |
| 传输模式 | 半双工 |
| 波特率 | 9600bps |
| 起始位 | 1 位 |
| 数据位 | 8 位 |
| 校验位 | 偶校验(Even) |
| 停止位 | 1 位 |
以上通讯规格参数也可以通过网关自带的WEB页面进行变更
表2 主要应用的功能码
| 网关所用功能码 | 作用 |
| 0x03 (读保存寄存器) | 用于读取空调的状态。每次可读操作一个或多个寄存器(寄存器地址必须连续) 。每个寄存器保存一个空调的一个状态参数，根据寄存器读取的数量，可以一次读取一个空调的一个或多个参数(如开关、温度设定等)，也可以将若干空调的全部参数一次读出。 |
| 0x06 (写单个寄存器) | 用于写设定一个空调的一个参数每次只能写操作一个寄存器， 每写操作一次， 就会对一个空调的一个参数做出设定指令。 |
| 0x10 (写多个寄存器) | 用于写设定多个空调的多个参数每次可写操作多个寄存器(寄存器地址必须连续) 。根据写寄存 器的数量， 可以一次写设定一个空调的一个参数或多个参数， 也可以一次写多个空调的多个参数。 |
状态参数，包括：开关状态、温度设定值、模式设定状态、风速设定、房间温度和故障代码、是否为主机。
空调性能参数，包括：空调品牌、模式信息风速信息、设定温度信息、特殊性能信息。

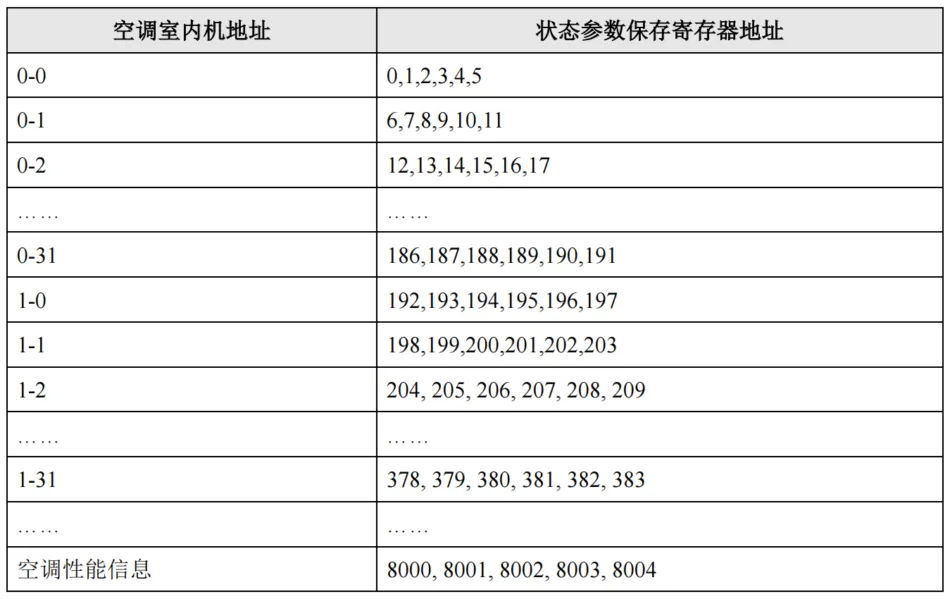

表3 状态保存寄存器 地址与空调室内机地址的对应关系
| 空调室内机地址 | 状态参数保存寄存器地址 |
| 0-0 | 0,1,2,3,4,5 |
| 0- 1 | 6,7,8,9,10,11 |
| 0-2 | 12,13,14,15,16,17 |
| …… | …… |
| 0-31 | 186,187,188,189,190,191 |
| 1-0 | 192,193,194,195,196,197 |
| 1- 1 | 198,199,200,201,202,203 |
| 1-2 | 204, 205, 206, 207, 208, 209 |
| …… | …… |
| 1 31 | 378, 379, 380, 381, 382, 383 |
| …… | …… |
| 空调性能信息 | 8000, 8001, 8002, 8003, 8004 |
室内机状态参数保存寄存器起始地址为4000，每4个连续地址的寄存器保存1个室内机的控制指 令，包括：开关指令、温度设定值指令、模式设定指令、风速设定指令、风向设定指令。
表4 控制指令寄存器地址与空调室内机地址的对应关系如下表

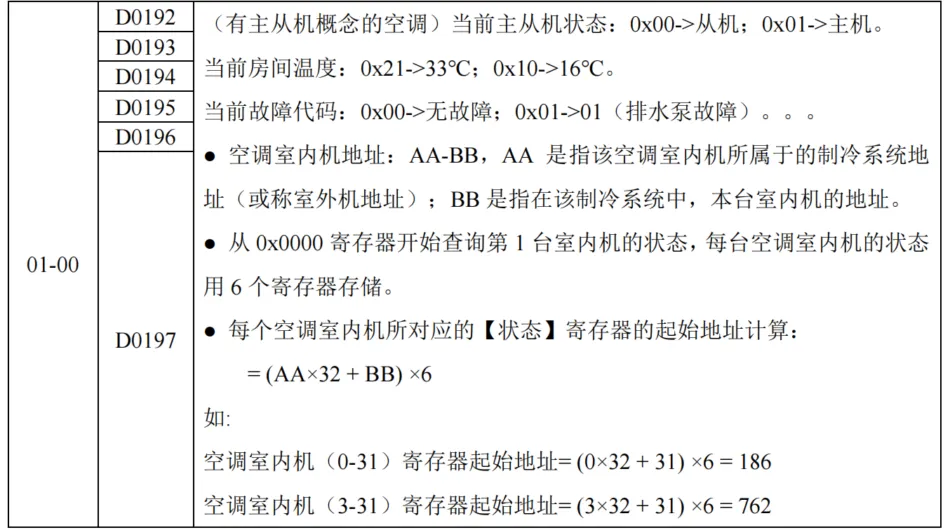

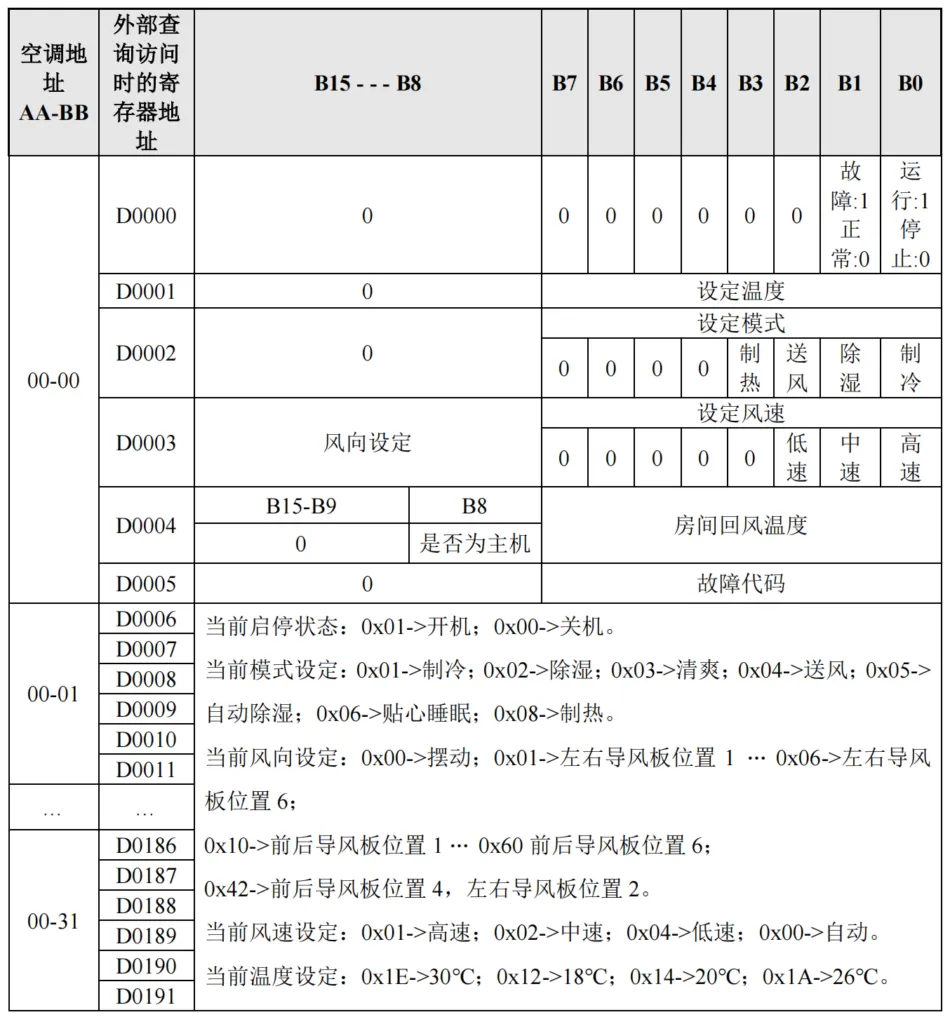

表5 查询空调状态所用的点位表(对应MODBUS功能码0x03)
当前启停状态： 0x01->开机； 0x00->关机。
当前模式设定： 0x01->制冷； 0x02->除湿； 0x04->送风； 0x08->制热。
当前风向设定： 0x00->摆动； 0x01->左右导风板位置1；… 0x06->左右导风板位置6；
0x10->前后导风板位置1 … 0x60前后导风板位置6；
0x42->前后导风板位置4，左右导风板位置2 。
…
当前风速设定： 0x01->高速； 0x02->中速； 0x04->低速； 0x00->自动。
当前温度设定： 0x1E->30℃； 0x12->18℃； 0x14->20℃； 0x1A->26℃。
(有主从机概念的空调)当前主从机状态： 0x00->从机； 0x01->主机。
当前房间温度： 0x21->33℃； 0x10->16℃。
当前故障代码： 0x00->无故障； 0x01->01 (排水泵故障)
空调性能参数保存寄存器起始地址为8000 ，5个连续地址的寄存器保存当前空调的性能参数，
包括：空调品牌、模式信息风速信息、设定温度信息、特殊性能信息

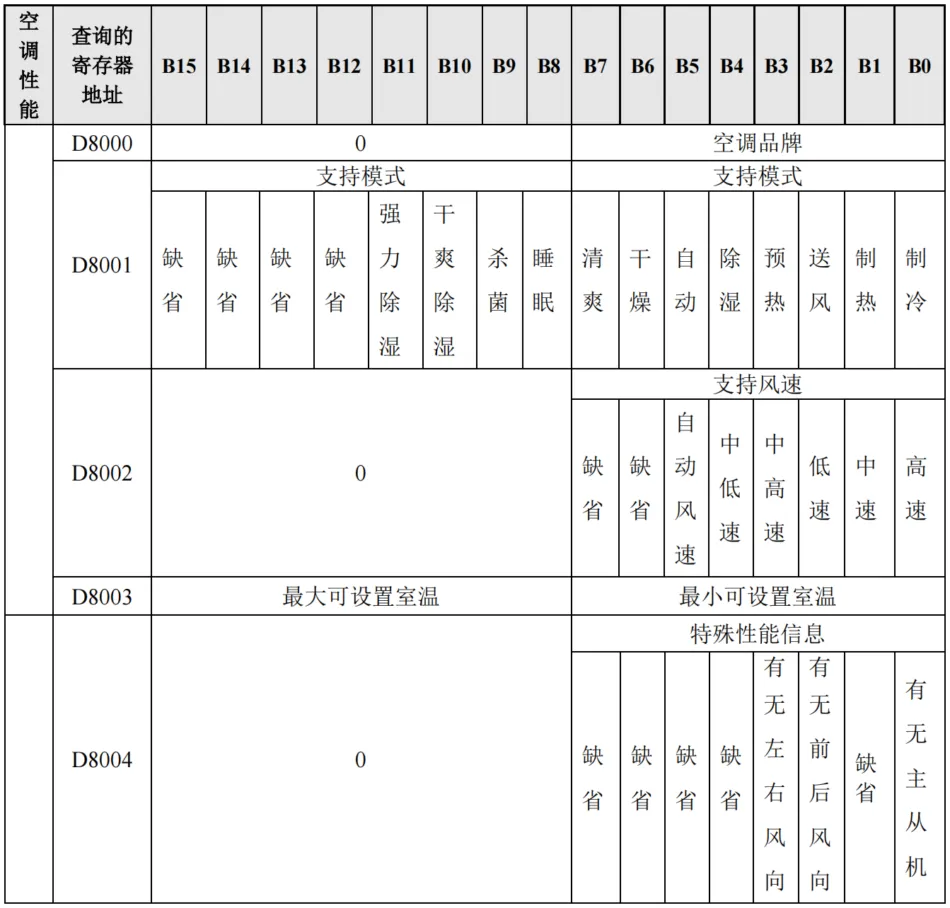

表6 查询空调性能信息所用的点位表(对应MODBUS功能码0x03)
空调品牌：
共计占用1个字节，使用16进制数代表品牌
0x01：日立； 0x02：大金； 0x03：东芝； 0x04：三菱重工；
0x05：三菱电机；0x06：格力； 0x07：海信； 0x08：美的；
0x09：海尔； 0x0A：LG； 0x0B：缺省； 0x0C：缺省；
0x0D：三星； 0x0E：AUX； 0x0F：松下； 0x10：约克；
0x11：缺省； 0x12：缺省； 0x13：格力四代； 0x14：缺省；
0x15：麦克维尔；0x16：缺省； 0x17：缺省； 0x18：TCL；
0x19：志高； 0x1A：天加； 0x1B：缺省； 0x1C：缺省
0x23：约克水机； 0x24：酷风； 0x25：青岛约克； 0x26：富士通；
0x65：艾默生水机； 0x66：麦克维尔水机； 0x29：缺省
0xFF：模拟器；
支持模式：
占用2个字节（0代表无此功能，1代表支持此功能）
数据例子：
0x00 0x17->支持除湿、送风、制热、制冷四种模式；
支持风速：
占用1个字节（0代表无此功能，1代表支持此功能）
数据例子：
0x27->支持低速、中速、高速、自动风速四种风速；
温度上下限：
共计占用2个字节
数据例子：
0x1E 0x10->支持温度范围16-30摄氏度
特殊性能信息：
占用一个字节（0代表无此功能，1代表支持此功能）
位BIT0，1为有主从机概念，0为无主从机概念；
位BIT1，缺省；
位BIT2，1为有前后风向设置，0为无前后风向设置；
位BIT3，1为有左右风向设置，0为无左右风向设置；
数据例子：
0x05->空调有前后风向设置，有主从机概念；
0x0C->空调有左右风向设置，有前后风向设置。
◆ 03(0x03)功能码——查询多个寄存器（用以读取空调状态）
下文中所示例的发送和接收数据，其格式全部为16进制，例如01为0x01，C5为0xC5
集成系统发送： 01 03 00 C0 00 06 C5 F4
集成系统接收： 01 03 0C 00 01 00 19 00 01 00 01 00 1C 00 00 DC DA
集成系统发送码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID），出厂默认为01，如果有
多个空调网关同时连接到一条RS485总线上的话，为了区分彼此，需要对每个空调网关设定地
址（网关地址的设定在其配置的WEB页面上进行即可），如果此RS485总线还有其它设备，那
么其它设备与空调网关的设备地址也不能冲突。
第2字节（03）——MODBUS功能码，其意义为读取一系列寄存器的值。
第3，4字节（00 C0）——从00 C0位置开始读取一系列寄存器的值
第5，6字节（00 06）——从第3，4字节指定的寄存器开始，共读取00 06个寄存器。
第7，8字节（C5 F4）——该帧数据的校验字节（校验方式：CRC16）
集成系统接收码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID）
第2字节（03）——MODBUS功能码。
第3字节（0C）——对应于查询指令，空调网关共返回0C（十进制：12）个字节的数据
第4~15字节——空调网关返回12字节的被读取数据
第16，17字节（DC DA）——该帧数据的校验字节（校验方式：CRC16）
第4~15字节数据详解：
查询地址192（十六进制为：00 C0）开始的6个寄存器所存储的数值(查询空调寄存器点位表，
此6个寄存器存储了1-0 室内机的全部状态值
00 01（十六进制）————空调正在运行状态
00 19（十六进制）————温度设定为25℃（0x19 = 25）
00 01（十六进制）————模式被设定为制冷
00 01（十六进制）————风速被设定为高速风
00 1C（十六进制）————回风温度（当前房间温度）为28℃（0x1C = 28）
00 00（十六进制）————空调故障代码为0（没有故障），如果有故障，则为相应故障代码
一次查询更多个寄存器的值:
集成系统发送： 01 03 00 00 00 0C C5 F4 （举例查询2台空调的状态）
集成系统接收： 01 03 18 00 01 00 19 00 01 00 01 00 1C 00 00 00 01 00 19 00 01 00 01 00 1E 00
00 DC DA

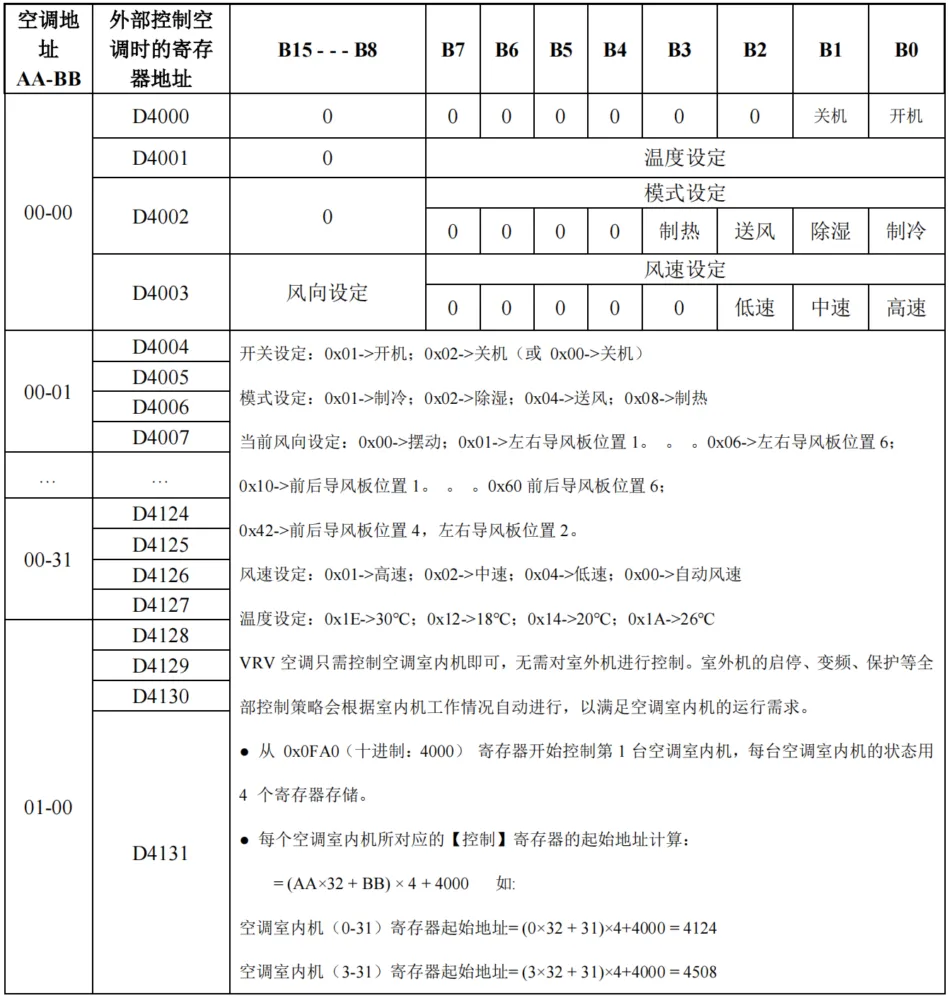

表7 控制设定空调所用的点位表（对应MODBUS功能码0x06）
◆ 06(0x06) 功能码——操作单个寄存器（用以单独操作控制空调的开关、温度设定等）
集成系统发送：01 06 0F A0 00 01 4B 3C
集成系统接收：01 06 0F A0 00 01 4B 3C
集成系统发送码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID）
第2字节（06）——MODBUS功能码，其意义为设定一个寄存器的值。
第3，4字节（0F A0）——从0F A0 位置开始设定一个寄存器的值。
第5，6字节（00 01）——将第3，4字节所指定的寄存器写入值00 01
第7，8字节（4B 3C）——该帧数据的校验字节（校验方式：CRC16）
集成系统接收码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID）
第2字节（06）——MODBUS功能码，其意义为设定一个寄存器的值。
第3，4字节（0F A0）——从0F A0 位置开始设定一个寄存器的值。
第5，6字节（00 01）——将 第3，4字节所指定的寄存器写入值 00 01
第7，8字节（4B 3C）——该帧数据的校验字节（校验方式：CRC16）
举例说明：
———— 发码“01 06 0F A0 00 01 4B 3C”的操作含义：
将地址为4000（0x0F 0xA0）的寄存器写入数值1（对应发送码数据位00 01），查点位表得知，
此寄存器对应 00-00 室内机的 开关控制，写入1表示开机，写入2表示关机。
———— 发码“01 06 0F A1 00 13 9A F1”的操作含义：
将地址为4001（0x0F 0xA1）的寄存器写入数值0x13（对应发送码数据位00 13），查点位表得
知，此寄存器对应 00-00 室内机的 温度控制，写入0x13表示将温度设定为19℃
———— 发码“01 06 0F A2 00 08 2A FA”的操作含义：
将地址为4002（0x0F 0xA2）的寄存器写入数值0x08（对应发送码数据位00 08），查点位表得
知，此寄存器对应 00-00 室内机的 模式控制，写入0x08表示将模式设定为“制热”
———— 发码“01 06 0F A3 00 04 7B 3F”的操作含义：
将地址为4003（0x0F 0xA3）的寄存器写入数值0x04（对应发送码数据位00 08），查点位表得
知，此寄存器对应 00-00 室内机的 风速控制，写入0x04表示将模式设定为“低速”
◆ 16(0x10) 功能码——操作多个寄存器（用以操作控制空调的开关、温度设定等）
集成系统发送：01 10 0F A0 00 04 08 00 01 00 19 00 08 00 02 2C B5
集成系统接收：01 10 0F A0 00 04 C2 FC
集成系统发送码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID）
第2字节（10）——MODBUS功能码，其意义为一次设定多个寄存器的值。
第3，4字节（0F A0）——从0F A0 位置开始一次设定多个寄存器的值。
第5，6字节（00 04）——从第3，4字节指定位置开始，一次设定4个寄存器的值。
第7字节（08）——要设定写入的总字节数为8（
4个寄存器 x 2字节/寄存器）
第8~15字节 ——要设定的4个寄存器的具体值，第8，9字节写入第一个寄存器，第10，
11字节写入第2个寄存器，第12，13字节写入第3个寄存器，第14，15字节写入第4个寄存器
第16，17字节（2C B5）——该帧数据的校验字节（校验方式：CRC16）
集成系统接收码含义：
第1字节（01）——空调网关设备地址（MODBUS定义为Slave ID）
第2字节（10）——MODBUS功能码，其意义为一次设定多个寄存器的值。
第3，4字节（0F A0）——从0F A0 位置开始，一次设定多个寄存器的值。
第5，6字节（00 04）——从第3，4字节指定位置开始，一次设定4个寄存器的值。
第7，8字节（C2 FC）——该帧数据的校验字节（校验方式：CRC16）
举例说明：
———— 发码“01 10 0F A0 00 04 08 00 01 00 19 00 08 00 02 2C B5”的操作含义：
将地址为4000（0x0F 0xA0）开始的4（0x00 0x04 ）个寄存器共8个字节，依次写入数值 00 01
00 19 00 08 00 02
00 01（十六进制）————将地址为00-00的空调 开启
00 19（十六进制）————将地址为00-00的空调 温度设定为25℃（0x19 = 25）
00 08（十六进制）————将地址为00-00的空调 模式设定为制热
00 02（十六进制）————将地址为00-00的空调 风速设定为中速风
———— 发码“01 10 0F A1 00 01 02 00 1C xx xx”的操作含义：
将地址为4001（0x0F 0xA1）开始的1（0x00 0x01 ）个寄存器共2个字节，写入数值 00 1C
00 1C（十六进制）————将地址为00-00的空调 温度设定为28℃（0x1C = 28）
