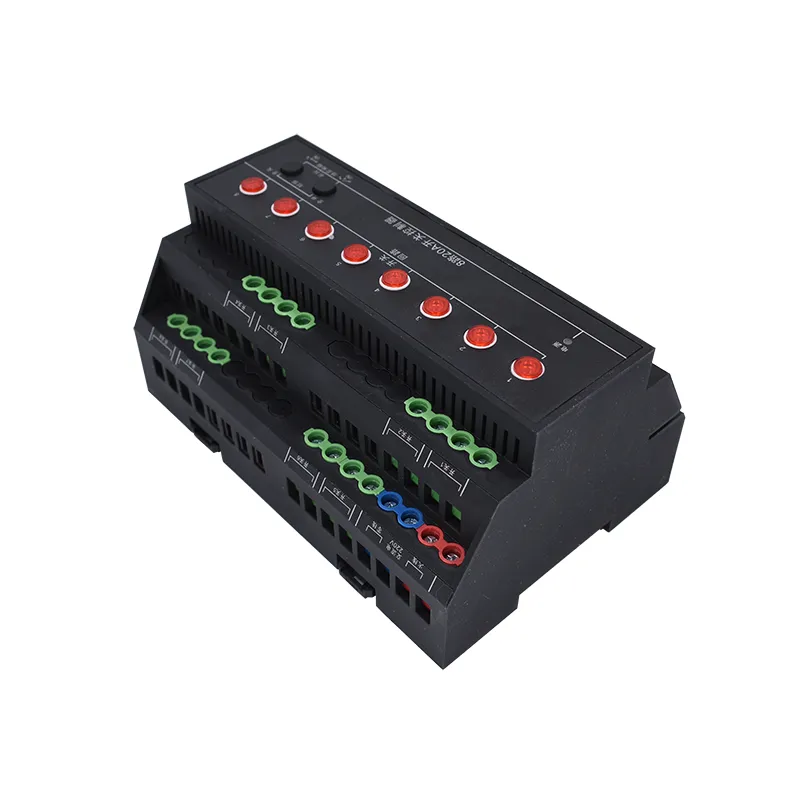

产品特点：
- 直接交流220V供电，不需外接电源
- 通讯隔离，控制驱动隔离
- 通讯方式为RS485
- 支持标准modbus协议，支持RTU格式
- 支持手动控制模式产品功能
- 8路继电器控制
- 消防接口支持有源输入、无源输入，带干接点反馈
- 可外接干接点面板、感应器控制，场景自定义编程
- 支持6位寻址地址，可支持63个设备联网
主要参数：
| 参数 | 说明 |
| 触点容量 | 20A/240VAC，10ms抗浪涌电流165A |
| 耐久性 | 10万次 |
| 数据接口 | RS485口 |
| 供电电压 | AC 220V |
| 电源指示 | 1路红色LED指示 |
| 通讯指示 | 无 |
| 输出指示 | 8路LED指示 |
| 温度范围 | 工业级，-40℃～85℃ |
| 尺寸（mm） | 144*98*72 |
| 重量 | 600g |
| 通讯格式 | 1200,n,8,12400,n,8,14800,n,8,19600,n,8,1 (出厂设置)19200,n,8,138400,n,8,1 57600,n,8,1 |
| 软件支持 | 支持各家组态软件；支持Labviewd等 |
寄存器说明
本控制模块主要为线圈寄存器，主要支持以下指令码：1、5、15
| 指令码 | 含义 |
| 1 | 读线圈寄存器 |
| 5 | 写单个线圈 |
| 15 | 写多个线圈寄存器 |
线圈寄存器地址表：
| 寄存器名称 | 寄存器地址 | 说明 |
| 线圈1 | 00001 | 第一路继电器输出 |
| 线圈2 | 00002 | 第二路继电器输出 |
| 线圈3 | 00003 | 第三路继电器输出 |
| 线圈4 | 00004 | 第四路继电器输出 |
| 线圈5 | 00005 | 第五路继电器输出 |
| 线圈6 | 00006 | 第六路继电器输出 |
| 线圈7 | 00007 | 第七路继电器输出 |
| 线圈8 | 00008 | 第八路继电器输出 |
备注：
①：Modbus设备指令支持下列Modbus地址：
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(预留)
采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。
通讯格式
本产品支持标准modbus指令，详细指令格式可参照《MODBUS协议.pdf》。
本产品支持modbus RTU 格式。
本机地址为拨码开关地，支持64个地址设备
本机的RTU格式代码的校验位除了支持CRC16值外，还支持固定值 AC AC
常用指令集（设备ID为01）：
| 功能 | RTU格式（16进制发送） | |
| 查询8路状态 | 01 01 00 00 00 08 AC AC | |
| 查询返回信息 | 01 01 02 00 00 B9 FC | |
| 控制第一路开 | 01 05 00 00 FF 00 AC AC | |
| 控制返回信息 | 01 05 00 00 FF 00 8C 3A | |
| 控制第一路关 | 01 05 00 00 00 00 AC AC | |
| 控制返回信息 | 01 05 00 00 00 00 CD CA | |
| 控制第二路开 | 01 05 00 01 FF 00 AC AC | |
| 控制第二路关 | 01 05 00 01 00 00 AC AC | |
| 控制第三路开 | 01 05 00 02 FF 00 AC AC | |
| 控制第三路关 | 01 05 00 02 00 00 AC AC | |
| 控制第四路开 | 01 05 00 03 FF 00 AC AC | |
| 控制第四路关 | 01 05 00 03 00 00 AC AC | |
| 控制第五路开 | 01 05 00 04 FF 00 AC AC | |
| 控制第五路关 | 01 05 00 04 00 00 AC AC | |
| 控制第六路开 | 01 05 00 05 FF 00 AC AC | |
| 控制第六路关 | 01 05 00 05 00 00 AC AC | |
| 控制第七路开 | 01 05 00 06 FF 00 AC AC | |
| 控制第七路关 | 01 05 00 06 00 00 AC AC | |
| 控制第八路开 | 01 05 00 07 FF 00 AC AC | |
| 控制第八路关 | 01 05 00 07 00 00 AC AC |
通讯格式详解
1：继电器查询
查询设备01的第6路继电器
01 01 00 00 00 06 A8 07
或 01 01 00 00 00 06 AC AC
| 字段 | 含义 | 备注 |
| 01 | 设备地址 | 设备地址为0-3F，支持64个设备 |
| 01 | 01指令 | 查询继电器状态指令 |
| 00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
| 00 06 | 查询数量 | 要查询的继电器数量 |
| A8 07 或 AC AC | CRC16 |
继电器返回信息：
01 01 01 00 51 88
| 字段 | 含义 | 备注 |
| 01 | 设备地址 | |
| 01 | 01指令 | 返回指令：如果查询错误，返回0x81 |
| 01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
| 00 | 查询的状态 | 返回的继电器状态。Bit0:第一个继电器状态为关Bit1:第二个继电器状态为关。。。。。。。Bit7:第八个继电器状态为关 |
| 51 88 | CRC16 |
2、单继电器控制指令
设备10的第3路继电器开启
10 05 00 00 FF 00 8F7B
或 10 05 00 00 FF 00 AC AC
| 字段 | 含义 | 备注 |
| 10 | 设备地址 | 设备地址为0-3F，支持64个设备 |
| 05 | 01指令 | 单继电器操作指令 |
| 00 00 | 继电器地址 | 取值0-7，执行命令的继电器（1-8） |
| FF 00 | 执行操作 | FF 00为开启，00 00为关闭 |
| 8F 7B 或 AC AC | CRC16 |
继电器返回信息：
10 05 00 00 FF 00 8F 7B
3、多继电器控制指令
设备10的第3，4，5，6路继电器执行 开、开、关、关操作
10 0F 00 02 00 04 01 03 C7 97
或 10 0F 00 02 00 04 01 03 AC AC
| 字段 | 含义 | 备注 |
| 10 | 设备地址 | 设备地址为0-3F，支持64个设备 |
| 0F | 0F指令 | 多继电器操作指令 |
| 00 02 | 继电器起始地址 | 取值00 00-00 07，执行命令的起始继电器（1-8）00 02为执行继电器由第2路继电器开始 |
| 00 04 | 执行继电器数量 | |
| 01 | 执行数据长度 | |
| 03 | 执行数据 | 第0位：第3路继电器，开第1位：第4路继电器，开第2位：第5路继电器，关第3位：第6路继电器，关其他位：补0 |
| C7 97 或 AC AC | CRC16 |
继电器返回信息：
10 0F 00 02 00 04 F6 89
注意：
双COM口设计，COM 1与COM 2为两个独立的通讯口，模块可以同时与上位机组态软件、组态屏、485面板通讯实现控制。双COM口设计，解决不同控制终端串口并接出现的控制干扰的问题。COM 1与COM 2不相通，模块与模块之间通讯COM口必须一致。
ID、上电状态、波特率、恢复出厂的设置
本控制模块使用物理拨码器进行ID设置，上电状态模式设置，波特率设置，恢复出厂设置

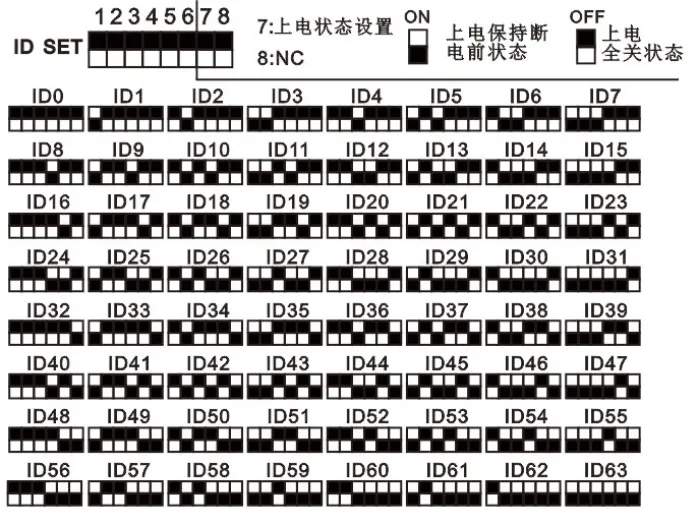

ID设置、上电状态模式设置：
波特率设置：
- 波特率显示方式：控制模块通电后，模块面板上的1-7的LED其中一个会闪3下，以表示模块的波特率设置状态。
面板LED设置对应表
| 通电后闪烁的LED灯 | 模块波特率 |
| LED 1 | 1200,n,8,1 |
| LED 2 | 2400,n,8,1 |
| LED 3 | 4800,n,8,1 |
| LED 4 | 9600,n,8,1 |
| LED 5 | 19200,n,8,1 |
| LED 6 | 38400,n,8,1 |
| LED 7 | 57600,n,8,1 |
- 波特率设置流程
（1）模块断电
（2）ID设置拨码器的ID8拨到ON位置
（3）ID设置拨码器的ID1-ID7拨到对应设置
拨码器设置对应表：
| ID设置拨码器 | 模块波特率 |
| ID1-ON，其余-OFF | 1200,n,8,1 |
| ID2-ON，其余-OFF | 2400,n,8,1 |
| ID3-ON，其余-OFF | 4800,n,8,1 |
| ID4-ON，其余-OFF | 9600,n,8,1 |
| ID5-ON，其余-OFF | 19200,n,8,1 |
| ID6-ON，其余-OFF | 38400,n,8,1 |
| ID7-ON，其余-OFF | 57600,n,8,1 |
（4）长按“功能键1”
（5）模块通电
（6）与波特率对应的面板LED1-7，闪烁1次。
（7）ID设置拨码器的ID8拨到OFF位置，设备重启。
（8）波特率设置完成
恢复出厂设置：
1、控制模块通电后，模块面板上的1-7的LED其中一个会闪3下，以表示模块的波特率状态。
面板LED设置对应表
| 通电后闪烁的LED灯 | 模块波特率 |
| LED 1 | 1200,n,8,1 |
| LED 2 | 2400,n,8,1 |
| LED 3 | 4800,n,8,1 |
| LED 4 | 9600,n,8,1 |
| LED 5 | 19200,n,8,1 |
| LED 6 | 38400,n,8,1 |
| LED 7 | 57600,n,8,1 |
2、恢复出厂设置流程
（1）模块断电
（2）ID设置拨码器的ID8拨到ON位置
（3）ID设置拨码器的4拨到ON，其余-拨OFF
拨码器设置对应表：
| ID设置拨码器 |
| ID4-ON，其余-OFF |
（4）长按“功能键1”
（5）模块通电
（6）LED 4灯闪烁，闪烁1次。
（7）ID设置拨码器的ID8拨到OFF位置，设备重启。
（8）恢复出厂设置完成
