Modbus RS485的布线属于弱电操作，不同于电力布线，如果电工不是现场总线网络专家，最终通信网络可能无法正常使用。
1、正确的端子接线
每个Modbus设备至少提供一路通信口，两个连接端子。为了方便起见，将其指示为A和B。在这两个端子中，连接通信电缆，以便所有参与通信的设备并联连接。所有“A”端子必须连接在一起，所有“B”端子必须分别连接在一起。

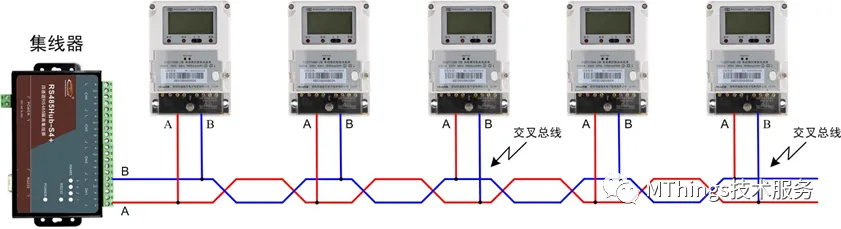

注意：如果出现AB端子接反，不仅影响单个设备，而可能导致整个菊花链网络通信异常。
建议：现场布线施工中区分AB端子上的线缆颜色，例如A端子统一使用白色通信线，B端子统一使用蓝色通信线。
每个端子中允许同时插入进线和出线，可以将主入口和出口端子直接连接到仪表的端子上，而无需创建分支。如果每个端子只能插入一根电缆，则必须使用三通接线端子为每个要连接的仪表创建适当的分支。

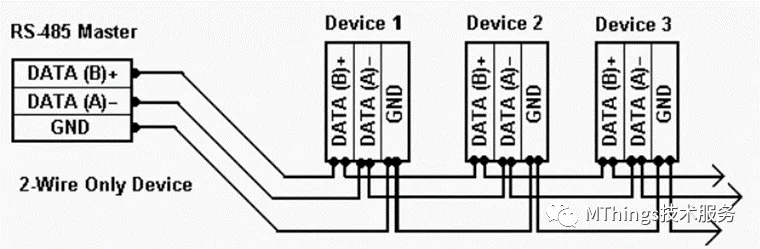

2、正确的设备间布线

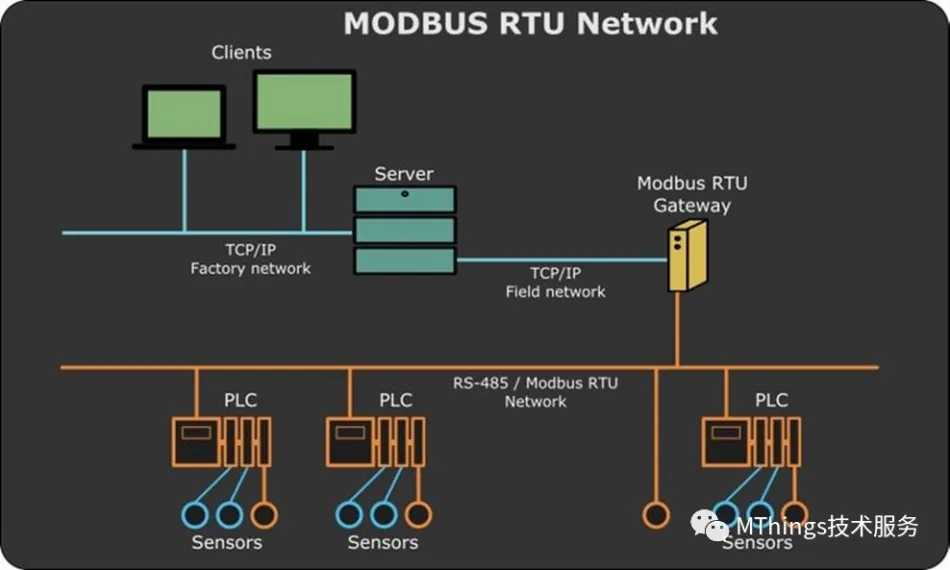

Modbus RS485采用菊花链总线方式连接，区别于强电并联电路，通信线的并联方式存在诸多要求。Modbus RS485总线提供一条主电缆（主干），所有设备都必须通过分支线路与主电缆连接，并且尽可能短。
注意：分支线路长度不得超过1200米，过长的分支线路将产生信号反射和干扰，导致通信数据无法正常收发。
错误的总线布线方式：
3、最大通信距离和最大设备数
设计施工中的主电缆长度建议不得超过700米，其中不包含分支线路的长度。不同的通信波特率下，主电缆的长度限制如下：
| 波特率(bps) | 有效通信距离(米) |
| 150 – 9600 | 1220 |
| 19200 | 975 |
| 38400 | 914 |
| 57600 | 701 |
| 115200 | 488 |
Ps:基于24 AWG双绞线屏蔽线，0.085欧姆/米，导线之间41pF/米，导线到屏蔽层72pF/米。
设计施工中连接到主电缆的设备总数建议不超过32个，其中包含主机节点。总线中最大负载设备数主要依赖于RS485转换器的芯片类型，并和所用的通信电缆品质相关。设备节点越多、传输距离越远、电磁环境越恶劣，而对所选的电缆要求就越高。
RS485通讯中一个串口可以控制多少个设备的问题是与该RS485网络中的电气特性和协议特性所决定的。所谓电气特性就是指的是要保证RS485网络中的特征阻抗在允许的范围内（120欧姆）。连接的设备越多，特征阻抗越小。总线上设备节点较多时，应在总线末端增加120欧姆的终端电阻。

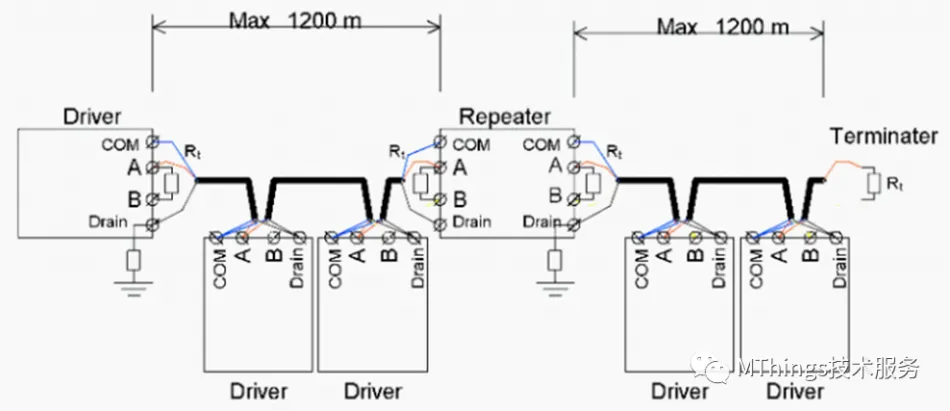

4、正确的使用中继器
当数据传输的有效距离要求超过设计要求，或设备个数较多时，为避免过度的信号衰减，可以增加信号中继器。
每个中继器将相邻的两个主电缆串联，同一总线中部署的中继器建议不要超过3个，否则将产生显著的数据传输延时。
5、通信电缆选型
Modbus RS485应使用带屏蔽双绞线。导线由两根绞合在一起的导线组成，屏蔽层可以是编织的金属网或包裹箔片。
6、屏蔽层接地
电缆屏蔽层必须有单点接地，接地点可在主电缆的一端完成。

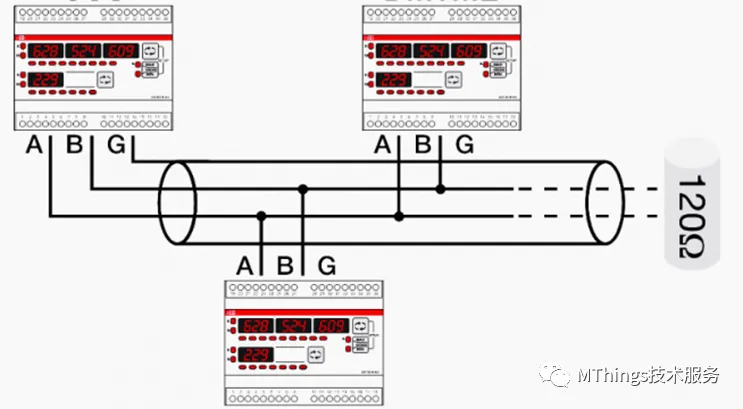

7、设置匹配电阻
当通信距离较长，设备节点较多时，为避免信号反射，必须在主电缆的末端安装120欧姆匹配电阻。该要求非必须，主要视现场布线后的通信情况而定，所以在布线过程中应预留匹配电阻安装位置。
