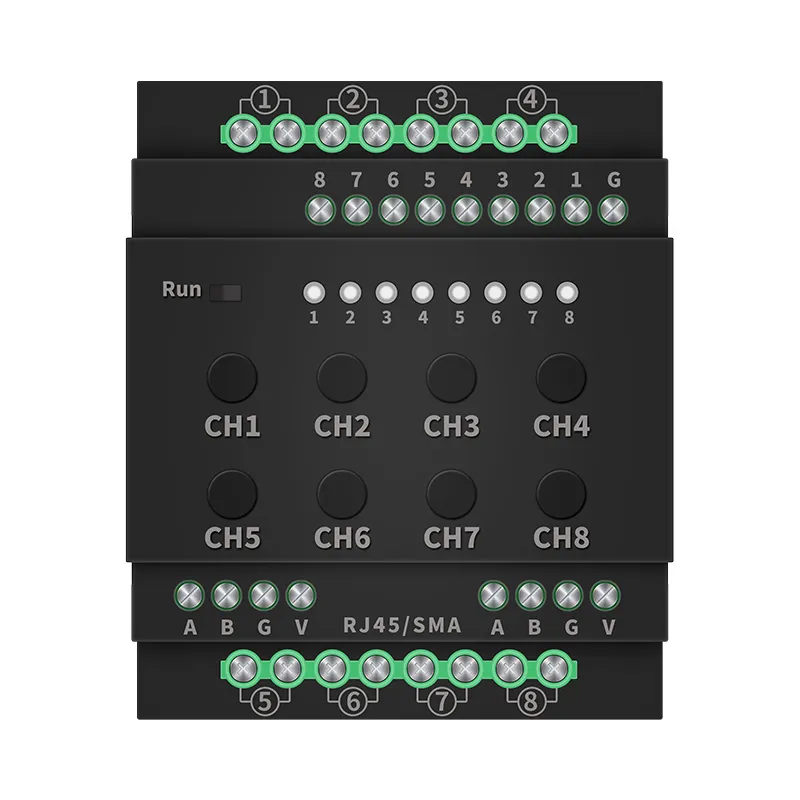

通讯协议说明
本产品支持标准modbus指令的一部分，支持modbus-RTU控制继电器通断，显示输入状态，其他功能不支持！有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
本产品支持功能码：01，02，03，05，06，15，16
广播地址245，对广播地址的操作，将会操作总线上所有的模块。
功能码01：读取继电器状态，寄存器地址0代表第1路，1代表第2路；
功能码02：读取开关量输入的状态，寄存器地址0代表第1路，1代表第2路；
功能码05：操作单个继电器的状态，寄存器地址0代表第1路，1代表第2路；
功能码15：操作多个继电器的状态，寄存器地址0代表第1路，1代表第2路，
功能码01/02/05/15均以以上规则以此类推。
功能码03读取多个寄存器的值
功能码06写单个寄存器的值
功能码16写多个寄存器的值
以上3个功能码对应的寄存器地址如下：
寄存器地址：0 保存了本机的地址支持读写，支持功能码03，06，16
寄存器地址：500 保存了输入的状态只支持读，地址500代表第1-16路，地址501代表17-32路，根据输入的数量，以此类推。支持功能码03。
寄存器地址：10 00从这个寄存器地址开始保存了输出继电器的状态。地址10 00代表第1-16路，地址10 01代表17-32路，根据继电器的数量，以此类推。支持读写，支持功能码03，06，16
寄存器地址：15 00从这个寄存器地址开始保存了内部变量的值。地址15 00代表内部变量1，地址15 01代表内部变量2，以此类推，支持功能码03，06，16，指令1次只能读或者写1个内部变量。

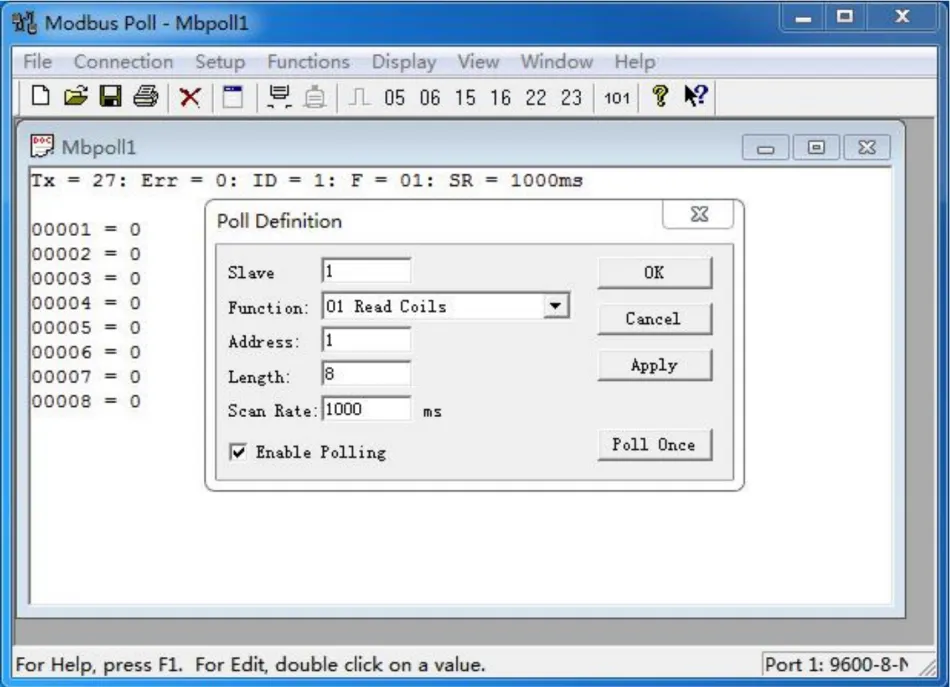

使用功能码01读取继电器的状态

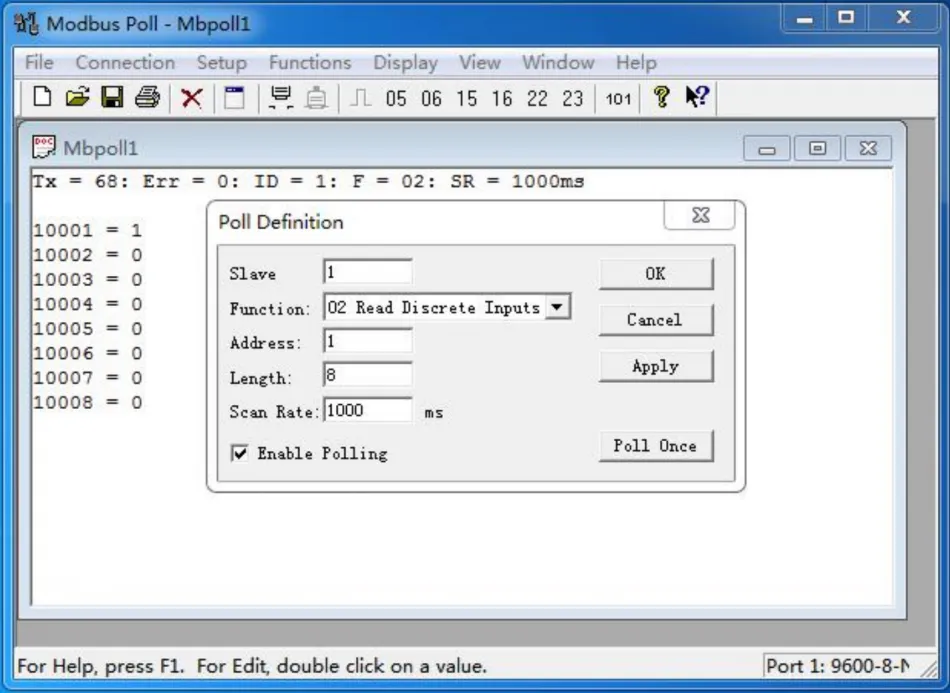

使用功能码02读取开关量输入的状态

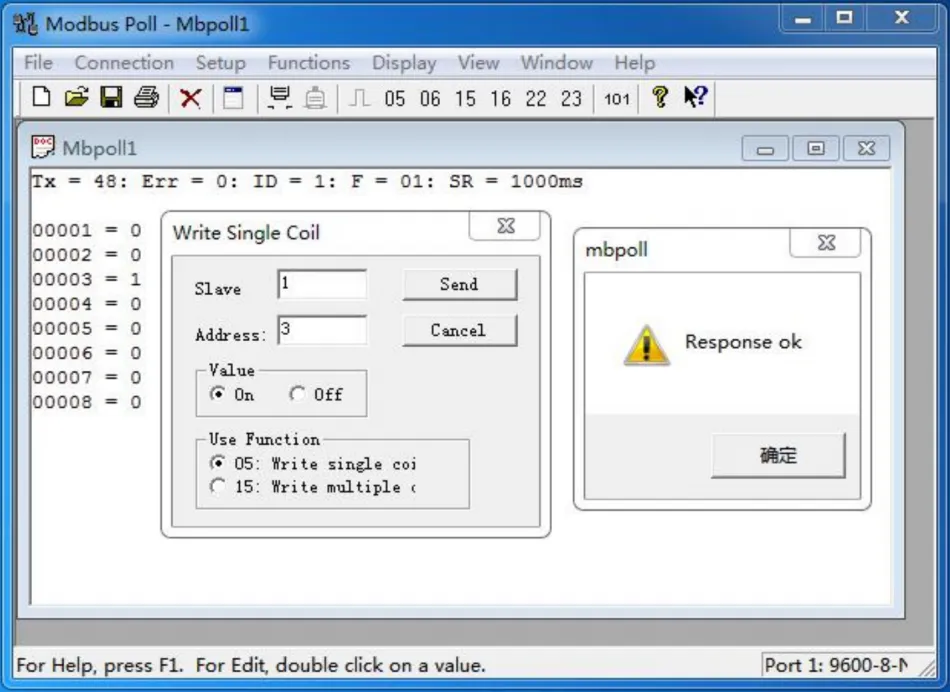

使用功能码05操作单个继电器的状态

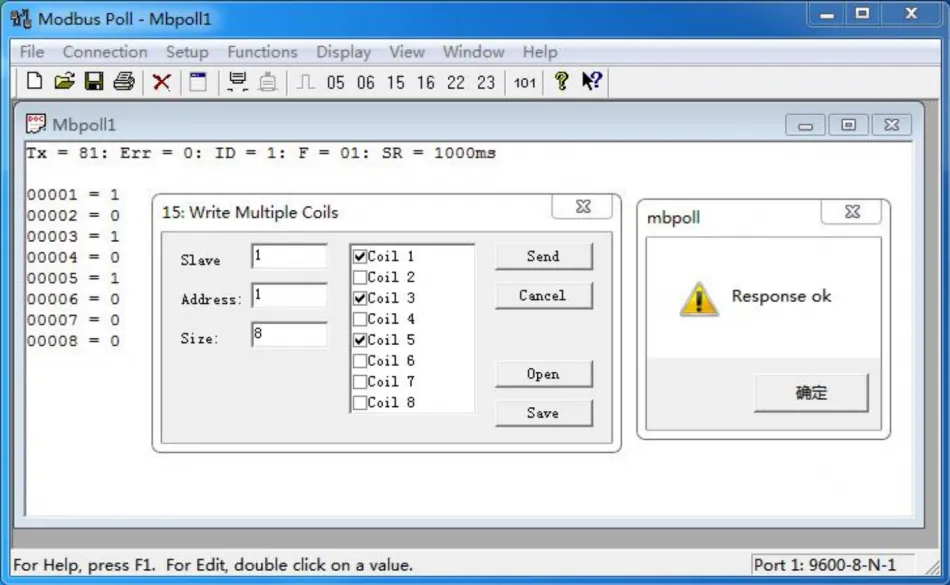

使用功能码15更改多个继电器的状态
