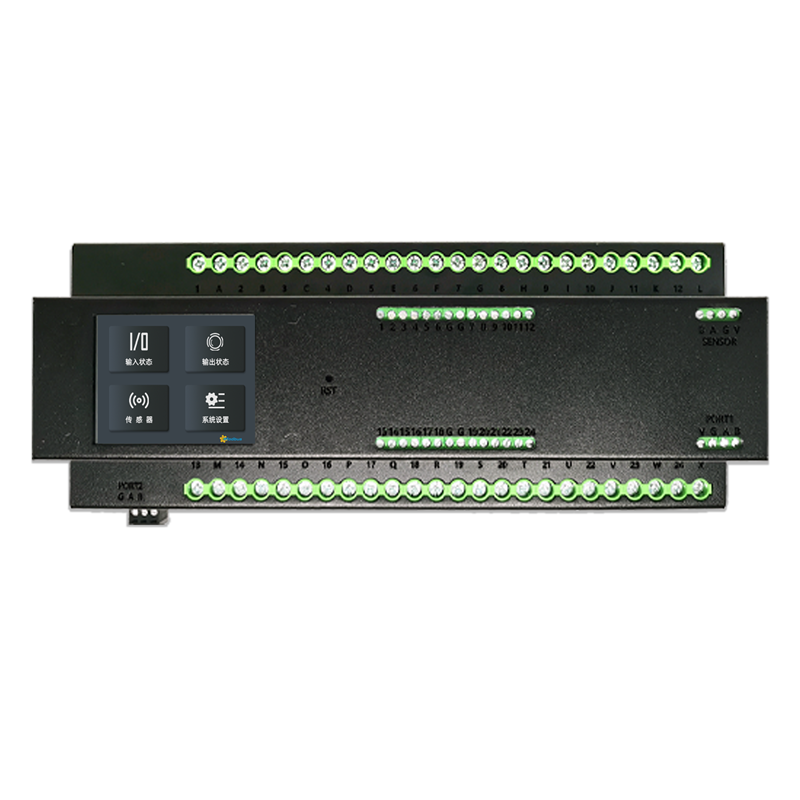

24路继电器模组

产品概述

M24162是一款面向工业自动化与智能楼宇领域的继电器控制模组，集成了24路大功率继电器控制、多协议通讯接口和本地边缘计算能力。其采用模块化设计，融合自保持继电器技术与触控人机交互，可广泛应用于智能配电、环境监控、安防联动等场景，是构建分布式控制系统的核心硬件单元。

核心硬件配置

2.1 高可靠性电气设计
- 16A自保持继电器：采用宏发高品质磁保持继电器，触点寿命达10万次以上，零静态功耗不发热，适用于频繁开关场景。
- 全隔离防护架构：
- 24路DI输入均配备光耦隔离电路，支持12-24V DC宽电压输入，抗浪涌电压达4kV。
- 输出端采用独立5.08mm大间距端子，支持4mm²线缆接入，避免信号串扰。
- 金属防护外壳：钣金喷塑工艺箱体，IP20防护等级，导轨安装兼容标准空开尺寸（DIN 35mm）。

2.2 智能化交互终端
- 3.5英寸彩色触控屏：
- 支持中英双语界面切换，实时显示继电器状态、传感器数据及通讯参数。
- 提供图形化配置向导，支持阈值设置、联动规则编程（如温度>30℃自动启动通风继电器）。

核心功能特性

3.1 多模态通讯兼容

RS485-Modbus RTU | PLC系统集成、工业DCS控制
RS232-自定义ASCII协议 | 本地调试、老旧设备兼容
LoRa Mesh-自组网协议（1km覆盖） | 无基础设施的野外部署
4G CAT1-TCP/UDP/MQTT | 云端远程监控（低功耗广域）
以太网-Modbus TCP/HTTP | 楼宇BA系统集成

独特优势：双通讯端口独立工作，支持端口1（RS485）轮询采集与端口2（4G/NET）实时控制并行运行，解决传统Modbus轮询延迟问题。

3.2 传感器融合与边缘计算
- 内置传感器接口：
- 直接接入一氧化碳、温湿度、人体红外、光照强度四类传感器，采样频率可配置（1s-60min）。
- 支持本地逻辑判断（如连续3次检测到CO浓度超限触发报警继电器）。
- 扩展能力：开放SDK支持定制化传感器协议解析（如PM2.5、噪声传感器）。

3.3 高级控制功能
- 急速场景响应：与Q系列智能面板联动时，指令响应时间<100ms，支持"一键离家模式"等瞬时场景切换。
- 双寄存器冗余读*：确保关键IO状态数据的高可靠性，适用于安防、消防等容错需求场景。
- Modbus全功能码覆盖：
- 线圈控制：01（读）、05（写单点）、0F（写多点）
- 寄存器操作：03（读）、06（写单寄存器）、10（写多寄存器）

典型应用场景

4.1 智能楼宇配电管理
- 回路控制：24路继电器独立管理照明、空调、插座分区电源。
- 能耗优化：通过光照传感器联动窗帘继电器，实现自然光利用率最大化。

4.2 工业设备群控
- 产线自动化：DI输入接收光电开关信号，触发继电器控制电机启停。
- 故障联锁：温湿度超限时自动切断设备供电并推送4G告警。

4.3 应急安防系统
- 消防联动：CO传感器报警后自动启动排风扇、解锁逃生通道电磁锁。
- 人员计数：通过人体传感器统计区域人数，超员时关闭入口继电器。

技术参数

工作电压 | 24V DC ±10%
继电器触点容量 | 16A/250V AC, 16A/30V DC
通讯波特率 | 1200-115200bps可调
操作温度 | -20℃~+60℃
通讯延迟（Modbus） | <50ms（局域网环境）

配套服务支持

- 协议开放：提供Modbus映射表、二次开发API文档及测试工具包。
- 定制服务：支持传感器接口扩展、私有通讯协议适配。
- 云端对接：可选配ZETA IoT平台接入服务，实现跨区域设备集中管理。

结语

M24162通过硬件可靠性、协议开放性与边缘智能化三重创新，重新定义了继电器模组的行业标准，是工业4.0与智能建筑升级的理想选择。
