Modbus路面状况传感器

产品概述

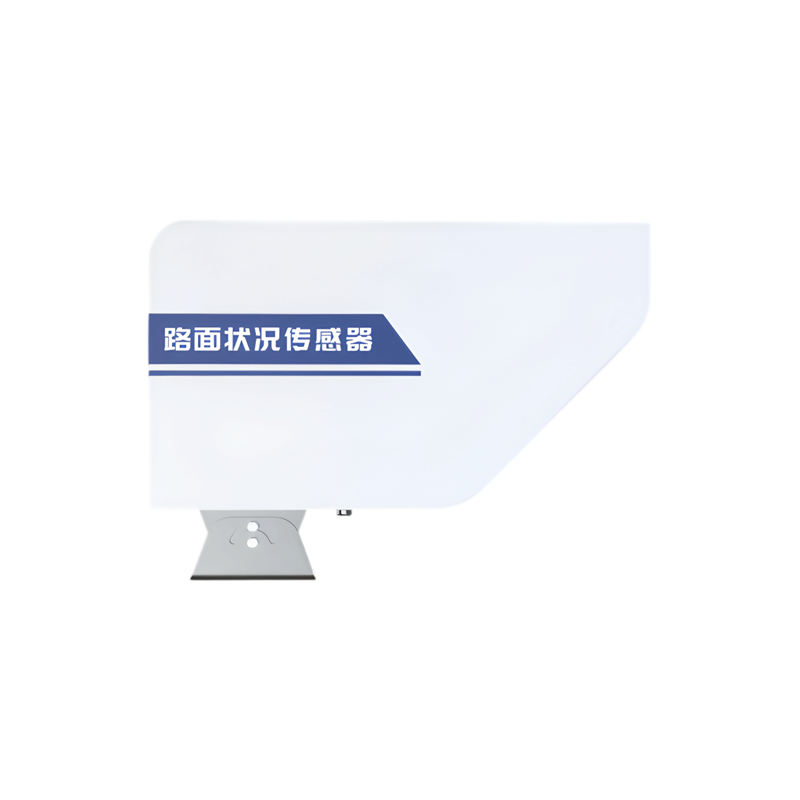

RS-LMK-N01-1 路面状况传感器是一款基于光谱分析技术的非接触式道路状态监测设备，专为高速公路、城市道路、机场跑道等场景设计。通过发射激光并分析反射光谱，实时检测路面温度、积水厚度（0-2mm）、结冰厚度（0-2mm）、积雪深度（选配50-2500mm）及湿滑程度，支持RS485通信协议，适配PLC、工业组态系统及云平台，助力智慧交通管理与道路安全运维。

产品说明书：https://www.modbus.cn/30967.html

核心功能与优势

1. 多参数精准监测
- 路面状态：干燥、潮、湿、积水、结冰、积雪（6种状态识别）。
- 厚度测量：积水（精度0.01mm）、结冰（可定制）、雪深（选配）。
- 环境适应性：工作温度-40℃~60℃，防腐涂层，镜头自动加热防结霜。

2. 灵活通信与配置
- RS485接口：支持ModBus-RTU协议，兼容工业自动化系统。
- 双端配置：PC端软件调试参数，移动端蓝牙APP实时标定。

3. 高可靠性设计

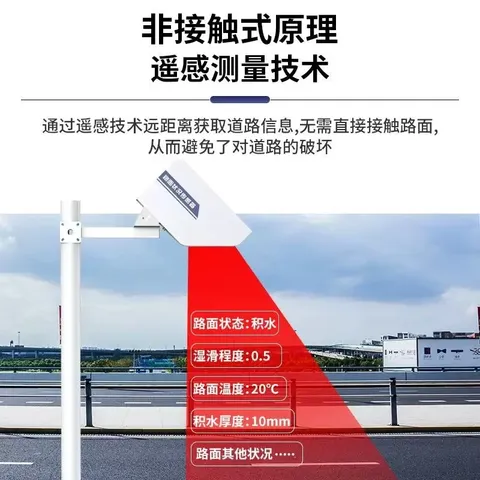

- 激光抗干扰光源，非接触式检测避免路面破坏。

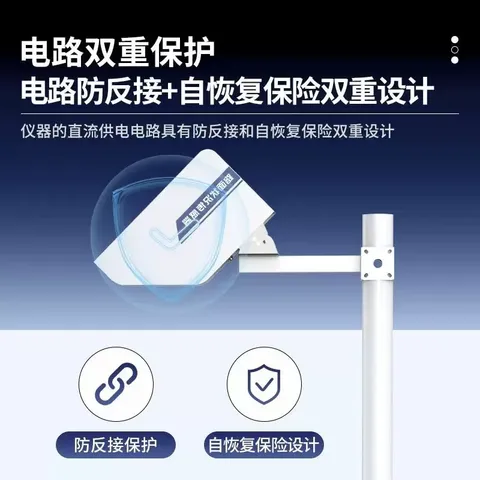

- 宽电压供电（11~28V DC），防反接电路设计。

技术规格

| **供电电压** | 11~28V DC
| **测量距离** | 2~10m（检测直径25cm）
| **更新间隔** | 20秒
| **通信方式** | RS485（默认波特率4800bps）
| **功耗** | 1.5W（加热功率13W）
| **防护等级** | IP65（防尘防水）

安装与调试指南

1. 安装前准备
- **工具清单**：横臂×1、抱箍×1、M5/M8螺丝螺母组。
- **环境要求**：立杆直径75mm，安装位置无遮挡，镜头清洁。

2. 安装步骤
1. **固定传感器**：通过横臂和抱箍将设备垂直固定于立杆。
2. **角度调整**：
- 建议安装角度：10°~40°（通过配置软件实时监测）。
- **计算公式**：测量距离 = 安装高度 × tan(安装角度)。
- **示例**：安装高度3m，角度30° ⇒ 测量距离≈1.73m。

3. 接线说明
| 棕色 | 电源正极
| 黑色 | 电源负极
| 黄色 | 485-A
| 蓝色 | 485-B
注意：总线设备地址不可重复，A/B线严禁反接！

配置与标定流程

1. PC端配置（RS485参数设置）
1. 打开“485参数配置软件”，选择正确COM口。
2. 默认参数：地址0x01，波特率4800bps，无校验。
3. 修改参数：支持地址（1~254）、波特率（1200~115200bps）、校验方式。

2. 移动端标定（蓝牙APP）
1. 下载APP：扫描手册二维码安装“多功能参数配置APP”。
2. 连接设备：搜索设备名称（例：LMZK12345678），默认密码12345678。
3. 标定操作：
- 路面状态标定：干燥环境下点击“初始化设备”，5分钟完成。
- 雪深标定：选配功能需在路面标定后校零，10秒完成。

通信协议详解（ModBus-RTU）

关键寄存器地址
| 寄存器地址| 参数| 数据类型|
| 40001 | 路面状态 | 整型（0-7） |
| 40003 | 积水厚度 | 浮点型（mm） |
| 40005 | 结冰厚度 | 浮点型（mm） |
| 40009 | 路面温度 | 浮点型（℃） |

示例指令
- 读取路面状态
```
问询帧：01 03 00 00 00 01 84 0A
应答帧：01 03 02 00 01 79 84（状态值=1，表示干燥）
```

常见问题与解决方案

| **问题** | **解决方法** |
| **设备无法连接PLC** | 检查COM口、地址、波特率、A/B线序 |
| **数据异常** | 清洁镜头，重新标定 |
| **通信中断** | 增加终端电阻，缩短总线长度 |
