Modbus 协议多功能全彩灯带控制器

产品概述

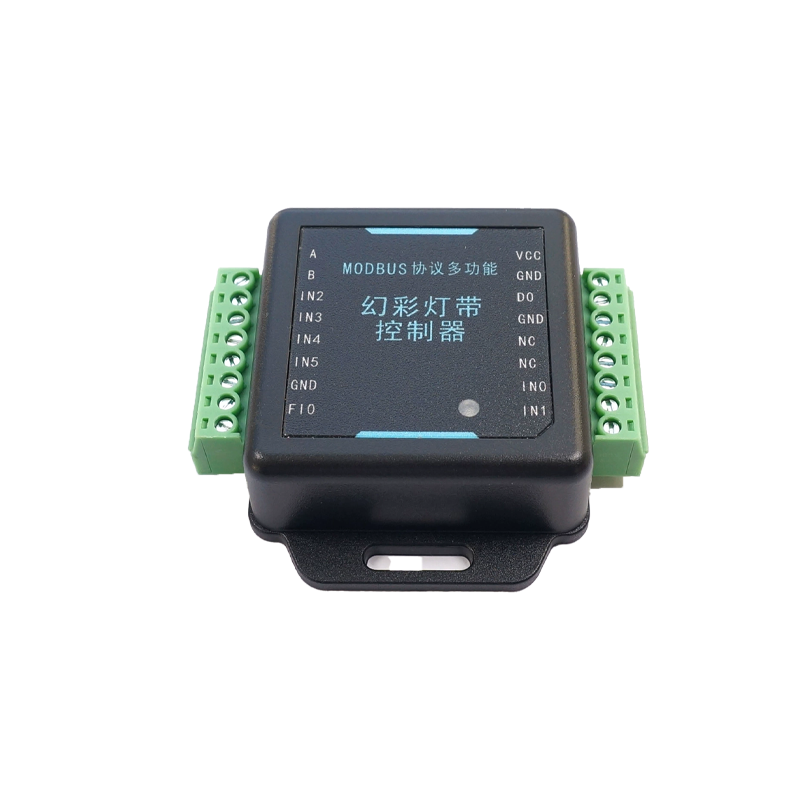

Modbus 协议多功能全彩灯带控制器（CL330）是一款基于 Modbus RTU 协议的智能灯带控制设备。该控制器集成了丰富的控制功能，支持通过串口实现对灯带的动态和静态效果控制，广泛应用于舞台灯光、建筑装饰、广告展示等领域。

功能特点

1. 多种控制模式
- 支持通过串口实时控制灯带效果。
- 提供多种预设模式模板，可快速实现流水、呼吸、闪烁等动态效果。
- 支持脱机运行，配置好的效果可存储并随时调用。

2. 灵活的接口配置

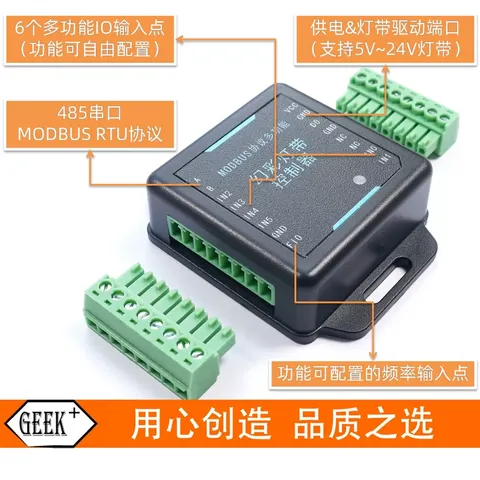

- 集成 6 个多功能 IO 输入点，功能可自由配置。
- 提供 485 串口和 TTL 串口两种通信接口，支持 Modbus RTU 协议。
- 支持频率信号输入，可实现基于频率的灯光控制。

3. 丰富的灯光效果
- 提供多种颜色模式（RGB、HSB、HSL）。
- 支持单色、双色、渐变等多种灯光效果。
- 可通过调试软件直观配置灯光参数。

4. 强大的兼容性
- 支持多种灯带类型（如 WS2812B、WS2811 等）。
- 电源电压范围广泛（5V~24V），适应不同应用场景。

技术参数

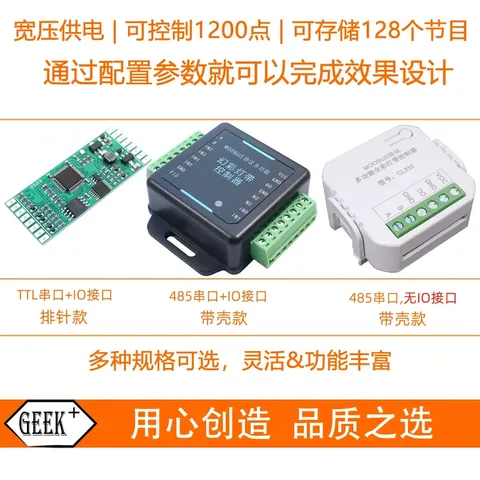

电源电压范围 | 5V~24V（带壳款），5V~12V ±5%（排针款）
控制器功率 | <1W
工作温度范围 | -25℃~+75℃
控制 IC 个数 | 1200 点
灯带控制端口数 | 1 端口
通信接口 | 485 串口（带壳款），TTL 串口（排针款）
通信波特率 | 默认 9600，可设置为其他波特率
通信参数 | 8bit 数据，1 停止位，无校验（默认）
指示灯 | 红绿双色指示灯 1 个

使用场景

1. 舞台灯光控制
通过串口实时控制灯光效果，实现动态灯光表演。

2. 建筑装饰照明
配置静态或动态灯光效果，用于建筑外墙或室内装饰。

3. 广告展示
实现流水、呼吸等效果，增强广告展示的视觉吸引力。

4. 智能家居
与智能家居系统集成，通过 IO 信号或串口控制灯光效果。

产品优势

1. 简单易用

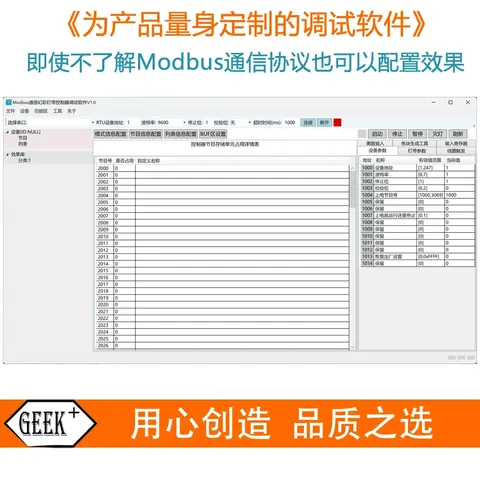

- 提供直观的调试软件，无需深入了解 Modbus 协议即可配置效果。
- 支持脱机运行，配置完成后无需持续连接。

2. 灵活配置
- IO 接口功能可自由配置，满足不同应用场景需求。
- 支持多种灯带类型，适应不同项目需求。

3. 高效稳定
- 采用标准 Modbus RTU 协议，确保通信稳定。
- 支持存储和调用预设效果，提高工作效率
