RS485-18B20温度传感器：高精度、防水防尘的温度监测专家

产品概述
RS485-18B20 温度传感器是一款高精度、防水防尘的温度监测设备，广泛适用于冷藏车、通讯机房、仓库楼宇等需要温度检测的场所。该传感器采用 MODBUS-RTU 通信协议，支持多路温度监测，具有高精度、高稳定性和可定制性。

产品特点
- 高精度测量**：温度测量精度为 ±0.1°C，分辨率为 0.1°C。
- 宽温度范围**：温度测量范围为 -55°C 至 125°C，支持高温定制。
- 防水防尘设计**：传感器即使长时间浸泡在水中也不会损坏。

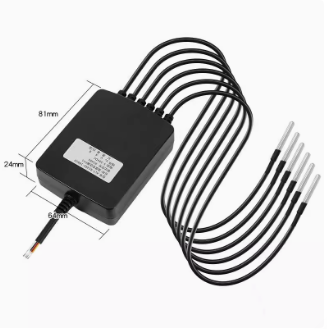

- 灵活定制**：支持 1 路、2 路、3 路或 6 路温度传感器，线长可定制，外壳可定制。
- 低功耗**：最大功耗 ≤0.05W。
- 快速响应**：温度响应时间 ≤2 秒（风速 1m/s）。
- 长期稳定性**：温度长期稳定性 ≤0.1°C/年。

应用场景
- 鱼缸
- 冷柜车
- 仓库监控
- 医疗
- 气象站
- 净化器

#### 技术参数
- 电源**：7-30V DC
- 通信协议**：MODBUS-RTU
- 输出信号**：485 信号
- 温度精度**：±0.3°C（25°C）
- 工作温度范围**：-55°C 至 125°C
- 响应时间**：≤2 秒（风速 1m/s）
- 长期稳定性**：≤0.1°C/年
- 线长**：可定制
- 外壳**：不锈钢外壳（默认）

通信协议
通信基本参数
- 编码：8 位二进制
数据位：8 位
- 奇偶校验位：无
- 停止位：1 位
- 错误校验：CRC（冗余循环码）
- 波特率：支持 1200-115200（出厂默认 9600）

MODBUS-RTU 数据帧格式
- 地址码：设备地址（默认 0x01）
- 功能码：主机发送功能指令（支持 03, 06）
- 数据区：16 位数据，低位在前，高位在后
- 校验码：CRC 校验，2 字节，低位在前，高位在后

主机发送问询帧格式
- 地址码**：1 字节
- 功能码**：1 字节
- 寄存器起始地址：2 字节
- 寄存器长度：2 字节
- 校验码：2 字节

从机回复应答帧格式
- 地址码：1 字节
- 功能码：1 字节
- 数据长度：1 字节
- 数据区：2 字节（每区）
- 校验码：2 字节

寄存器功能
| 寄存器地址 | 数据内容 | 操作 | 支持功能码 |
|-------------|-----------|-------|-------------|
| 0000H | 温度值通道 1（十倍） | 只读 | 03 |
| 0001H | 温度值通道 2（十倍） | 只读 | 03 |
| 0002H | 温度值通道 3（十倍） | 只读 | 03 |
| 0003H | 温度值通道 4（十倍） | 只读 | 03 |
| 0004H | 温度值通道 5（十倍） | 只读 | 03 |
| 0005H | 温度值通道 6（十倍） | 只读 | 03 |
| 0010H | 设备类型（19 表示 18B20-6H1 设备） | 只读 | 03 |
| 0011H | 设备地址（范围 01-255） | 读写 | 03, 06 |
| 0012H | 波特率（0-300, 1-1200, 2-2400, 3-4800, 4-9600, 5-19200, 6-38400, 7-57600, 8-115200） | 读写 | 03, 06 |
| 0013H | 校验码高低位（0-高位在前, 1-低位在前） | 读写 | 03, 06 |
| 0020H | 温度校准值（十倍） | 读写 | 03, 06 |

使用说明
硬件连接
1. 设备安装前检查：
- 变送器设备 1 台
- 合格证、保修卡
- USB 转 485（选配）
- 485 终端电阻（多台设备赠送）
- 卡扣 1 个

2. 接口说明：
- 电源接口支持 7-30V DC。
- 485 信号线接线时注意 A/B 两条线不能接反，总线上多台设备间地址不能冲突。

3. 传感器接线：
- 红色：电源正（7-30V DC）
- 黑色：电源负
- 黄色：485-A
- 绿色/白色：485-B

配置软件安装及使用
1. 传感器接入电脑：
- 将传感器通过 USB 转 485 连接电脑并供电。
- 在设备管理器中查看正确的 COM 口。

2. 传感器监控软件的使用：
- 打开配置软件，选择正确的串口。
- 测试波特率和设备地址。
- 根据需要修改地址和波特率。

通信协议示例
1. 读取温度数值：
- 主机问询帧：`0x01 0x03 0x00 0x00 0x00 0x01 0x84 0x0A`
- 从机应答帧：`0x01 0x03 0x02 0xFF 0x9F 0xB9 0xDC`

2. 读取设备地址：
- 主机问询帧：`0x01 0x03 0x00 0x11 0x00 0x01 0xD4 0x0F`
- 从机应答帧：`0x01 0x03 0x02 0x00 0x01 0x79 0x84`

3. 修改设备地址：
- 主机问询帧：`0x01 0x06 0x00 0x11 0x00 0x02 0x58 0x0E`
- 从机应答帧：`0x01 0x06 0x00 0x11 0x00 0x02 0x58 0x0E`

常见问题及解决方法
1. 无输出或输出错误：
- 检查 COM 口选择是否正确。
- 检查波特率是否正确。
- 检查 485 总线是否断开或 A/B 线接反。
- 检查设备数量或布线长度是否过长。
- 检查 USB 转 485 驱动是否安装或损坏。
- 检查设备是否损坏。

2. 传感器断路：
- 返回错误数值 -185.0，不影响其他传感器的读取。

结论
RS485-18B20 温度传感器以其高精度、防水防尘设计和灵活的定制选项，为各种温度监测应用提供了可靠的解决方案。通过 MODBUS-RTU 通信协议，用户可以轻松集成该设备到现有的监控系统中，实现高效、稳定的温度监测。
