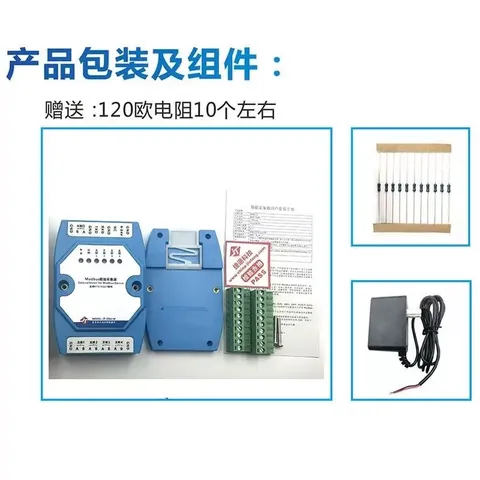

Modbus数据采集器

产品概述
Modbus数据采集器是一款基于32位工业级ARM技术的高性能数据采集设备，专为复杂电磁场环境下多个主站设备同时读取从站数据设计。产品具有1个从站接口和4个主站接口，支持多主站高速访问从站数据，采用先进的抢占式实时操作系统和硬件DMA串口并发机制，确保数据无丢失。支持标准Modbus RTU/ASCII协议，适用于各类已有Modbus网络的物联网改造场景。

功能特点

1. 数据缓存
- 支持最多缓存512个从站寄存器数据。
- 支持512条标准Modbus指令（0x01、0x02、0x03、0x04、0x05、0x06、0x16、0x23）。
- 通过上位机软件设置通讯方式和Modbus数据缓存指令。

2. 多主多从，互不干扰
- 各个主站均可高速读取或修改从站数据，互不干扰。
- 采用从站数据缓存方式工作，如同一主一从工作模式。

3. 光电隔离防雷抗干扰
- 内置2500V隔离电压，600W雷击浪涌保护。
- RS-232接口±15kV ESD保护，RS-485接口每线600W雷击浪涌保护。

4. 高速通讯与数据处理
- 支持多主控端，自动切换使能控制电路。
- 高速提取从站数据，具有数据缓存功能。
- 支持各通讯端口波特率转换功能。
- 优化总线布置结构，支持512条标准Modbus指令。

5. 接口特性
- 接口兼容EIA/TIA的232C、RS-485标准。
- 从站接口支持232和485信号，主站接口支持4个独立的485信号。

技术参数

| 参数类别 | 详细参数 |
|--------------|--------------|
| 品牌名称| 联达捷通 |
| 产品名称 | 数据采集器 |
| 产品型号 | JT-DAU-M |
| 供电电压 | DC9V~DC24V |
| 从站接口数量 | 1个 |
| 主站接口数量 | 4个 |
| 通讯波特率 | 最高支持115200 |
| 默认波特率 | 9600，8，N，1 |
| 数据流处理方式 | 全接口、大缓存高速并发数据处理，每个主站接口独立高速通讯访问从站设备的数据，互不干扰，自动数据流方向切换 |
| 通讯协议 | 采用标准Modbus RTU/ASCII协议，支持最多512条标准Modbus指令 |
| 安装方式 | 支持导轨式或固定孔安装 |
| 支持系统| Win98/2000/2003/2008/CE/Linux/Win XP/Vista/Win7/Win8/Win10/Mac OS X等操作系统 |
| 适用环境 | 使用温度-40℃~80℃，相对湿度5%~95% |

产品应用范围
- 工安防系统：安全门禁系统、云台控制。
- 交通系统：高速公路收费系统、道路监控系统。
- 收费系统：停车场系统、消费系统。
- 工业系统：数控车床、税控机、仪器仪表。
- 金融系统：银行、证券。
- 电力系统：电力采集系统、电力监控。
- 通讯系统：数据采集与传输。
- 教育系统：实验室设备管理。
- 医疗系统：医疗设备数据采集。

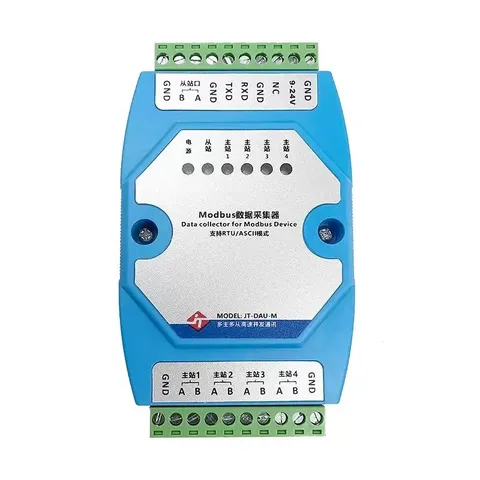

电气接口定义

从站接口定义
| 十位接线柱 | 定义 | 信号说明 |
|----------------|----------|--------------|
| 1 | GND | 输入电源的地线 |
| 2 | 9V | 输入电源的正极，支持DC9V到DC24V |
| 3 | NC | 空 |
| 4 | GND | 从站接口信号地 |
| 5 | RXD | 从站接口232接收口 |
| 6 | TXD | 从站接口232发送口 |
| 7 | GND | 从站接口信号地 |
| 8 | A | 从站接口485信号A |
| 9 | B | 从站接口485信号B |
| 10 | GND | 从站接口信号地 |

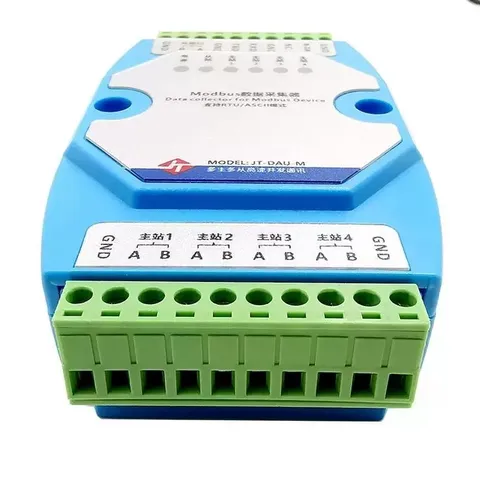

主站接口定义
| 十位接线柱 | 定义| 信号说明 |
|----------------|----------|--------------|
| 1 | GND | 主站接口信号地 |
| 2 | B4 | 4号主站接口信号B |
| 3 | A4 | 4号主站接口信号A |
| 4 | B3 | 3号主站接口信号B |
| 5 | A3 | 3号主站接口信号A |
| 6 | B2 | 2号主站接口信号B |
| 7 | A2 | 2号主站接口信号A |
| 8 | B1 | 1号主站接口信号B |
| 9 | A1 | 1号主站接口信号A |
| 10 | GND | 主站接口信号地 |

使用注意事项
1. 配置Modbus缓存命令：必须使采集器工作在上电配置状态。
2. 数据帧格式：使用前需确认设备的波特率、数据位、校验位、停止位和RTU/ASCII模式。
3. 校验位配置：如果通讯设置中有配置校验位，则数据位加1位。
4. 从站设备配置：采集前需将从站设备的设备ID号、寄存器地址和数量配置到采集器。
5. 缓存命令设置：配置正确的Modbus缓存命令后，采集器会主动联系从站获取数据。
6. 配置完成后：须重新对采集器上电后才能正常工作。

常见问题及解决方法

| 现象描述 | 可能原因 | 解决方法 |
|--------------|--------------|--------------|
| 配置采集器时，显示“读取通讯配置失败” | 没有正确连接到串口转换器端口上 | 从设备管理器里查看正确的串口号，再重新选择对应串口 |
| 串口转换器没有正确连接到从站接口 | 按照连接示意图重新接线，确保采集器接线端子序号 |
| AB信号线反了 | 交换AB信号接线位置 |

总结
Modbus数据采集器以其强大的数据缓存能力、多主站高速通讯和抗干扰设计，成为工业自动化、安防监控和物联网改造领域的理想选择。无论是用于数据采集还是设备控制，该产品都能提供稳定可靠的操作体验。立即选择Modbus数据采集器，开启智能数据管理新时代！
