GC-300透传型RS485转红外抄表器

产品概述
GC-300是一款工业级的RS485转红外信号抄表器，基于38kHz信号调制解调技术，支持红外信号与RS485信号的相互转换。该设备设计用于电表数据采集，具有非接触式读表功能，无需连接电表的RS485线，降低现场实施成本。GC-300模块支持透明传输，波特率自适应，确保数据传输的稳定性和可靠性。

功能特点
- 宽电压输入：DC5~26V，具有过流和反接保护。
- 非接触式读表：无需连接电表的RS485线，降低现场实施成本。
-RS485接口：上行采用RS485接口，可接入数据采集器、DTU、PLC、触摸屏等设备。
- 波特率自适应：支持1200bps、2400bps，对数据透明传输。
- 即插即用：无需配置参数，安装简单。
- 多设备并联：支持多个转换器并联接线。
- 屏蔽红外接收头：兼容性好，抗干扰能力强。
- 工业级设计：适用于-40℃到85℃的宽温度范围，相对湿度5%-95%。

技术参数

| 参数类别 | 详细参数 |
|--------------|--------------|
| 型号 | GC-300（透传型RS485转38kHz红外载波抄表器） |
| 工作电压 | DC5~26V |
| 工作电流| 空闲：13mA；满载：29mA |
| 通讯方式 | 下行：38kHz载波红外；上行：RS485接口 |
| 通讯角度 | 最大30°（最大角度与中位线夹角） |
| 红外距离 | 最远3米 |
| 通讯协议 | 透明传输，无协议限制 |
| 波特率 | 1200bps、2400bps（自适应） |
| 产品尺寸 | 长宽高49x38x17mm，尾线长1米 |
| 产品重量 | 60g（净重）；85g（毛重，含配件及盒子） |
| 使用环境 | -40℃到85℃，相对湿度5%-95% |
| 安装方式 | 用配套的双面胶粘贴到目标设备上 |
| 多个接线 | 支持多个转换器并联接线 |

应用场景

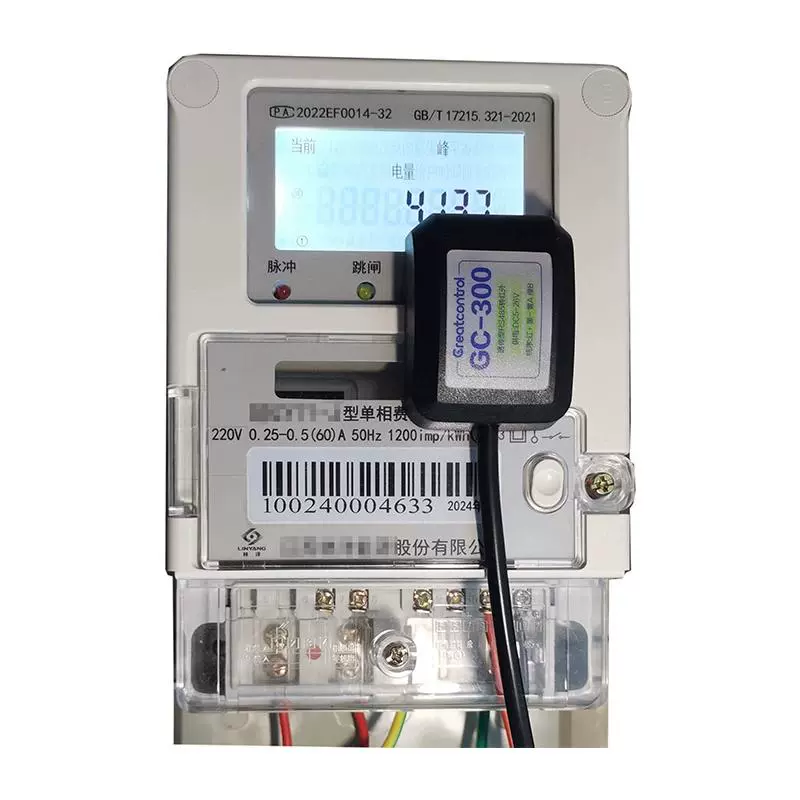

- 电表数据采集：用于抄读电表数据，支持非接触式读表。
- 工业自动化：适用于工业环境中的数据采集和传输。
- 远程监控：支持通过RS485接口连接到远程监控系统。

安装与接线说明

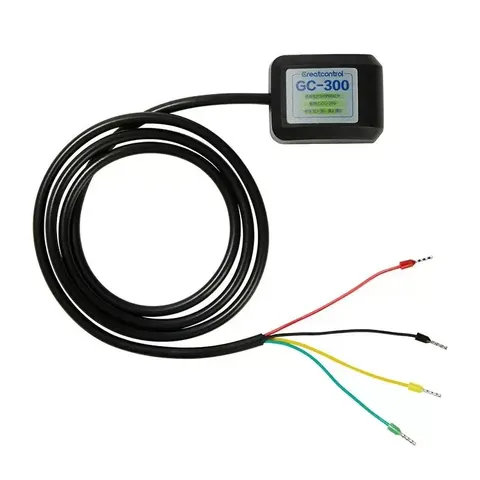

1. 电源连接：模块的红黑线接DC5~26V电源。
2. RS485接口连接：黄绿线接上位机的RS485接口。
3. 上位机设备：上位机可以是PLC、触摸屏、DTU、电脑等设备。
4. 并联接线：多个GC-300可以并联接线。

质保与服务
- 3年质保：非人为损坏1年内免费换新。
- 技术支持：提供全面的技术支持和售后服务。

注意事项
- 请确保安装环境符合产品使用环境要求。
- 避免在强电磁干扰环境下使用。
- 安装时请使用配套的双面胶，确保设备固定牢固。

总结
GC-300透传型RS485转红外抄表器以其工业级设计、非接触式读表功能和灵活的接线方式，成为电表数据采集和工业自动化领域的理想选择。无论是用于电表数据采集还是远程监控，GC-300都能为您提供稳定可靠的数据传输解决方案。
