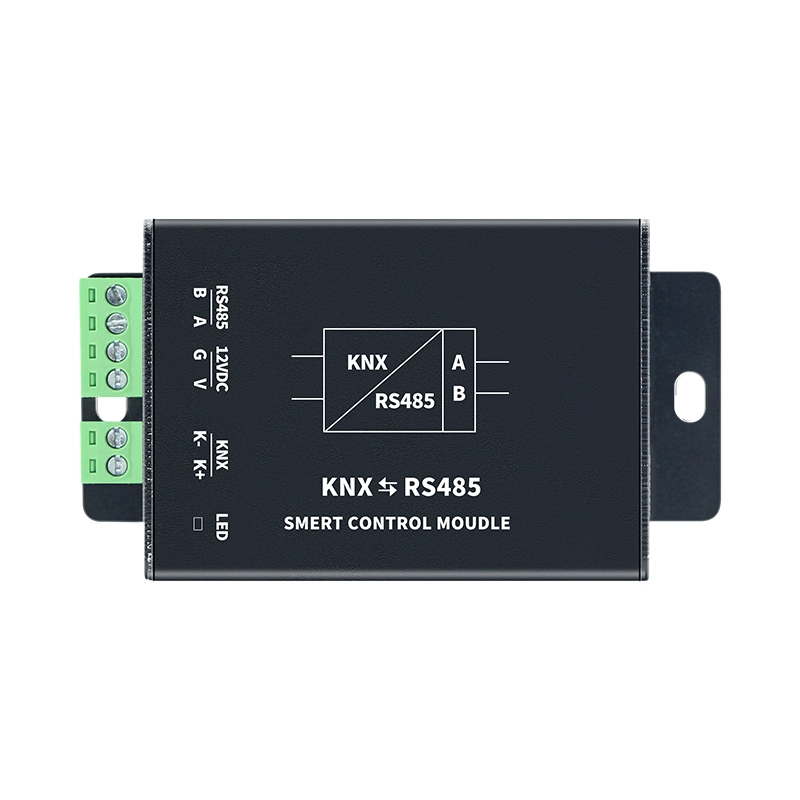

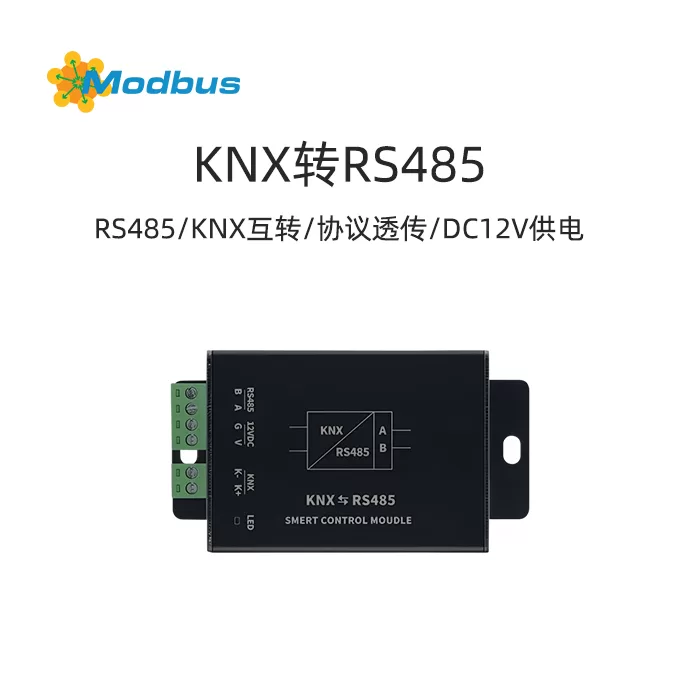

KNX/RS485双向协议转换器

产品概述

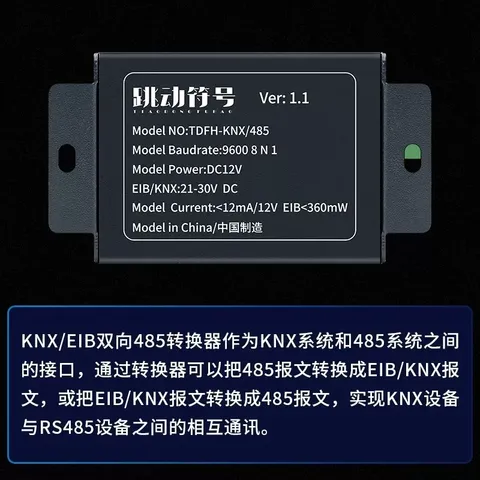

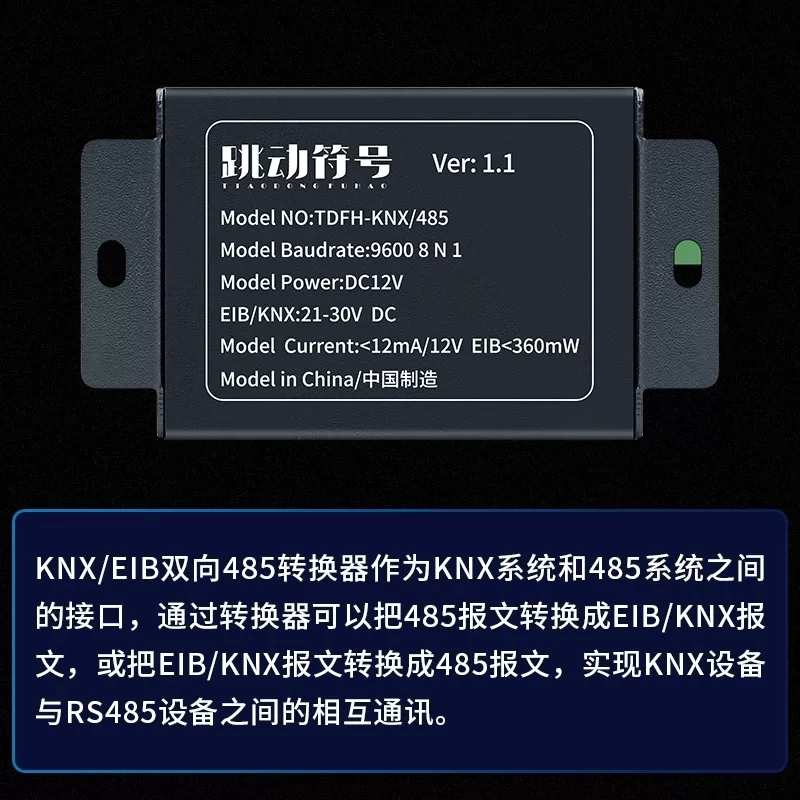

KNX/RS485双向协议转换器**是一款专为智能家居、楼宇自动化及工业控制领域设计的核心通讯模块。通过高效转换KNX与RS485协议，解决两大主流总线系统（KNX高成本封闭性 vs. RS485低成本开放性）的兼容难题，实现照明、安防、空调、能源管理等系统的无缝集成。产品采用工业级设计，支持**128条双向报文转换**、**双电源独立供电**及**-5°C~45°C宽温运行**，是智能化升级的高性价比解决方案。

产品说明书：https://www.modbus.cn/29237.html

核心功能

1. 双向协议转换
- 支持KNX与RS485设备间的**双向报文互转**，最大支持128条规则配置。
- 自动识别KNX组地址与RS485数据帧，实现照明开关、温控指令等实时交互。

2. 高速稳定传输
- 采用**ASIC软交换芯片**，通讯速率达1200-115200bps可调，传输距离**1200米**。
- 错误数据自动隔离丢弃，确保系统长期稳定运行。

3. 工业级可靠性
- 双电源独立供电：KNX总线供电（29V DC）与RS485外接12V DC电源，互不干扰。
- 铝合金外壳散热设计，适应**-5°C~45°C宽温环境**，湿度≤90%（无凝露）。

4. 灵活兼容性
- 支持开放式控制协议，可对接KNX面板、继电器及RS485开关、传感器等设备。
- 提供上位机配置软件，自定义波特率、数据格式及报文映射规则。

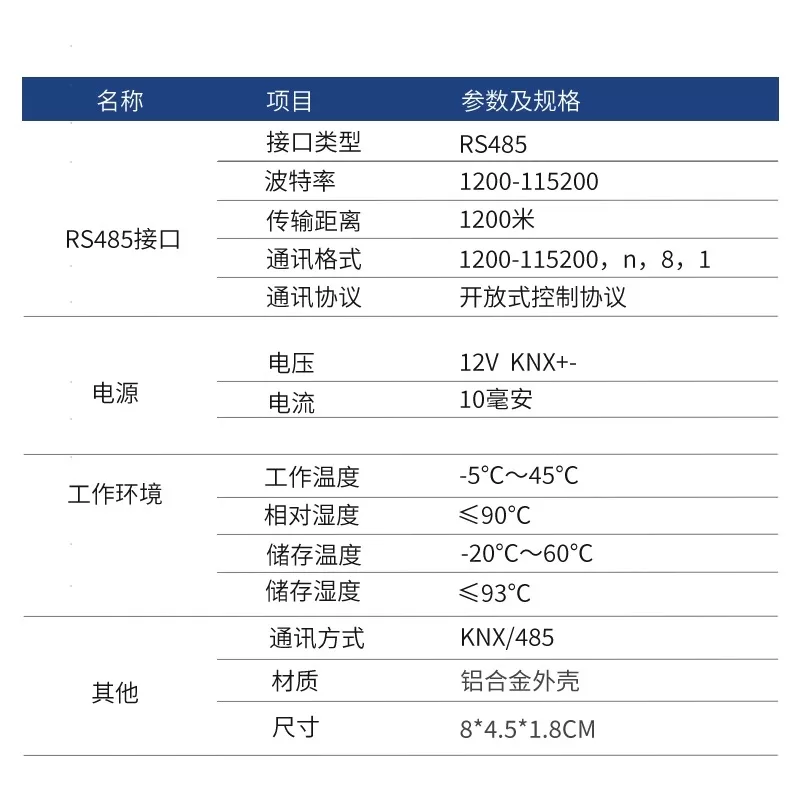

技术参数

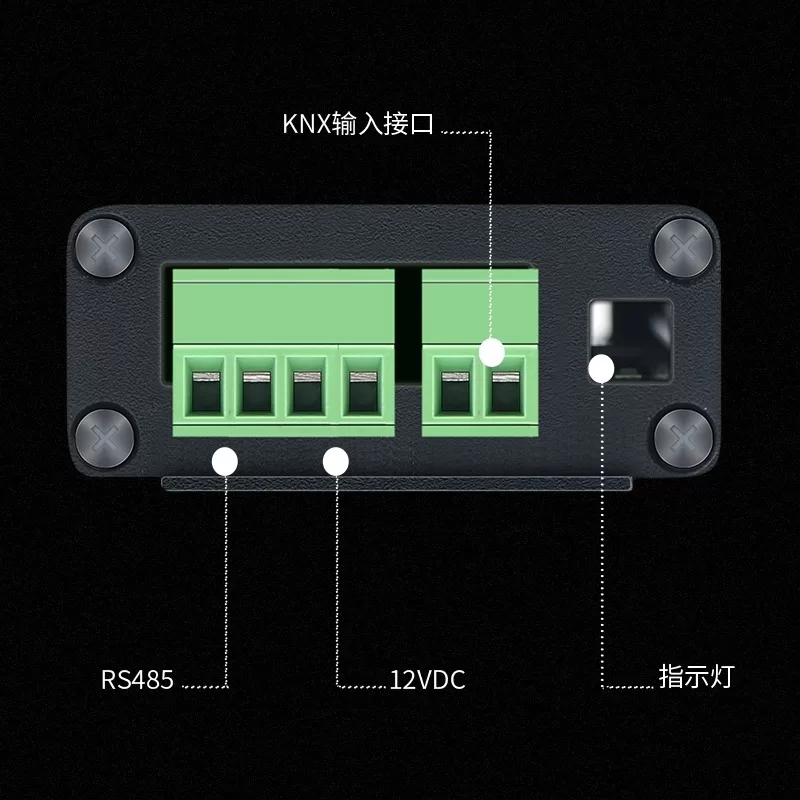

接口类型： KNX（TP1总线）、RS485（A/B/GND端子）
通讯协议 ： KNX TP1、RS485 Modbus/自定义协议
波特率范围 ： RS485侧：1200-115200bps（10档可调）；KNX侧：固定16kbps
传输距离 ： RS485：1200米（0.5mm²线径）；KNX：1000米（标准TP1电缆）
电源输入 ： KNX总线供电（21-30V DC）；RS485外接电源（12V DC±10%，10mA）
报文容量 ： 支持128条KNX↔RS485双向转换规则
环境适应性 ： 工作温度：-5°C~45°C；储存温度：-20°C~60°C；湿度：≤90% RH（非冷凝）
机械特性 ： 铝合金外壳，尺寸80×45×25mm，DIN导轨安装
安全认证 ： CE、RoHS、KNX协会认证（可选）

产品优势

- 降本增效：无需KNX高额认证费用（节省超300万开发成本），快速复用现有RS485设备。
- 即插即用：配置软件一键导入导出规则文件，10分钟完成系统部署。
- 抗干扰设计：信号隔离、防雷保护（4kV）、EMC三级防护，适应复杂工业环境。
- 全场景覆盖适用于智能家居、写字楼、酒店、医院等场景的灯光、窗帘、HVAC控制。

应用场景

1. 智能家居：KNX面板控制RS485灯具，实现调光、场景联动。
2. 楼宇自动化：集成RS485电表、KNX空调模块，构建能源管理系统。
3. 工业控制：RS485传感器数据上传至KNX中控，触发安防报警逻辑。
4. 旧改项目：保留原有RS485设备，低成本接入KNX高端系统。

服务支持

- 提供免费配置软件、技术文档及API开发接口。
- 1年质保，终身技术支持，48小时响应故障排查。
