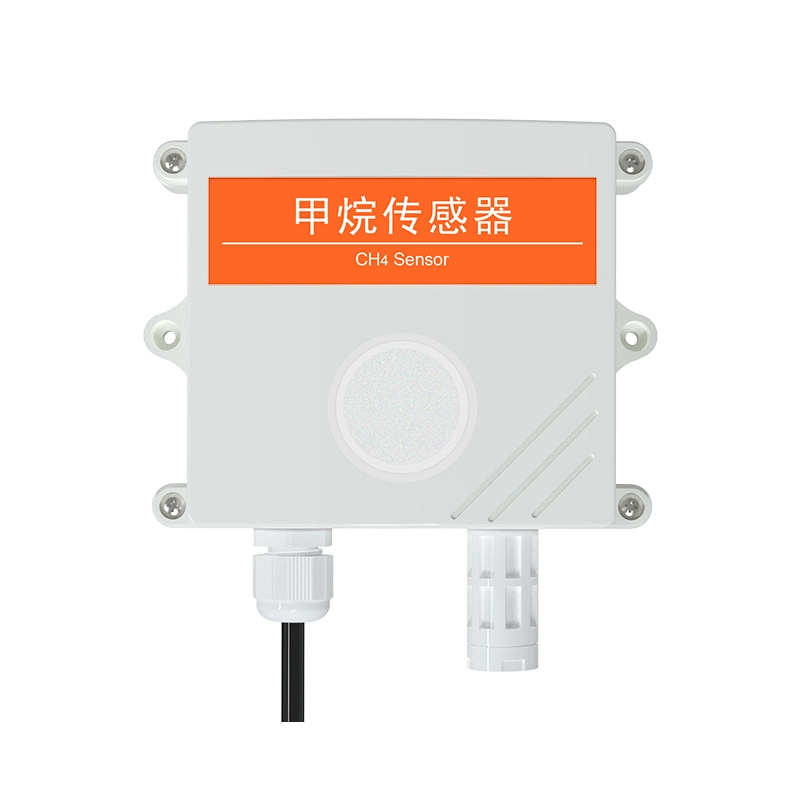

甲烷传感器

产品概述

甲烷传感器是一款高精度、多功能的气体监测设备，能够实时监测环境中的甲烷浓度。该产品广泛应用于工业、农业、医疗、实验室等领域，为用户提供了一个全面的气体监测解决方案。

产品特点

1. 多功能监测
- 同时测量甲烷浓度、温度和湿度。
- 高精度传感器，确保测量数据的准确性。

2. 多种信号输出
- 支持RS485、4-20mA、0-5V、0-10V等多种信号输出方式。
- 标准Modbus-RTU通信协议，方便与各种控制系统集成。

3. 高防护等级
- IP65防护等级，适应各种恶劣环境。
- 防水胶条设计，防潮效果显著。

4. 高灵敏度与稳定性
- 高密度材质，确保设备的耐用性。
- 内置高精度探头，灵敏度高，响应速度快。

5. 多种产品设计
- 提供多种类型，满足不同客户需求。

基本参数

供电电源 | DC 10V-30V
输出信号 | RS485/标准Modbus-RTU协议/4-20mA/0-3V
功耗 | 0.9W
工作温度 | -20℃~40℃
工作湿度 | 0~95%RH无冷凝
压力范围 | 80KPa-116KPa

测量参数

| 参数 | 说明 |
|----------------------|----------------------------------------------------------------------|
| 温度测量范围 | -40℃至80℃ |
| 温度分辨率 | 0.01℃ |
| 温度测量精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度分辨率 | 0.01%RH |
| 湿度测量精度 | ±3%RH（60%RH,25℃） |
| 甲烷测量范围 | 0~100%LEL |
| 甲烷分辨率 | 1%LEL |
| 甲烷测量精度 | ±5%FS |

性能参数

| 参数 | 说明 |
|----------------------|----------------------------------------------------------------------|
| 响应时间 | ≤15S |
| 预热时间 | ≥5分钟 |
| 重复性 | ≤2% |
| 甲烷零点漂移 | ±0.06% |
| 使用寿命 | ≥24个月 |

安装与使用

1. 安装
- 壁挂安装：使用螺丝将设备固定在墙面或其他稳固的支撑物上。
- 防水处理：确保设备安装位置干燥，避免水浸。

2. 接线
- 电源接线：棕色线接电源正（DC 10-30V），黑色线接电源负。
- 信号接线：黄色线接RS485A，蓝色线接RS485B。

3. 调试
- 通信设置：通过Modbus协议设置设备地址和波特率。
- 数据读取：使用PLC或其他控制系统读取设备的测量数据。

通讯协议

### 1. **通讯基本参数**
| 参数 | 说明 |
|------------------|----------------------------------------------------------------------|
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC(冗余循环码) |
| 波特率 | 2400bit/s、4800bit/s、9600bit/s可设，出厂默认为4800bit/s |

### 2. **数据帧格式定义**
采用 Modbus-RTU 通讯规约，格式如下：
- **初始结构**：≥4 字节的时间
- **地址码**：1 字节
- **功能码**：1 字节
- **数据区**：N 字节
- **错误校验**：16 位 CRC 码
- **结束结构**：≥4 字节的时间

**地址码**：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
**功能码**：主机所发指令功能指示，本变送器只用到功能码 0x03（读取寄存器数据）。
**数据区**：数据区是具体通讯数据，注意 16bits 数据高字节在前！
**CRC 码**：二字节的校验码。

### 3. **主机问询帧结构**
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
|--------|--------|----------------|------------|------------|------------|
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |

### 4. **从机应答帧结构**
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
|--------|--------|------------|----------|------------|----------|--------|
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |

### 5. **通讯协议示例**
- **读取设备地址0x01的甲烷值**
- **问询帧（16进制）**：
```
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x02 0x00 0x01 0x25 0xCA
```
- **应答帧（16进制）**：
```
地址码 功能码 返回有效字节数 甲烷值 校验码低位 校验码高位
0x01 0x03 0x02 0x00 0x64 0xB9 0xAF
```
- **计算**：0x64（十六进制）= 100 => 甲烷=10%Vol

维护与保养

1. 定期清洁：保持设备表面清洁，避免灰尘和污垢影响测量精度。
2. 防水检查：定期检查设备的防水性能，确保密封良好。
3. 校准：定期校准设备，确保测量数据的准确性。
4. 故障排除：如发现测量数据异常，请及时联系专业人员进行检查和维修。

附录

甲烷测量单位换算：
- 1%Vol = 10000ppm
- 1ppm = 1.429mg/m³

常见问题解答

- Q: 设备无法通信怎么办？
- A: 检查接线是否正确，确保电源和信号线连接牢固。检查设备地址和波特率设置是否正确。
- Q: 测量数据异常怎么办？
- A: 检查设备是否受到干扰，确保安装环境符合要求。如问题持续，请联系技术支持。

感谢您选择我们的产品！
