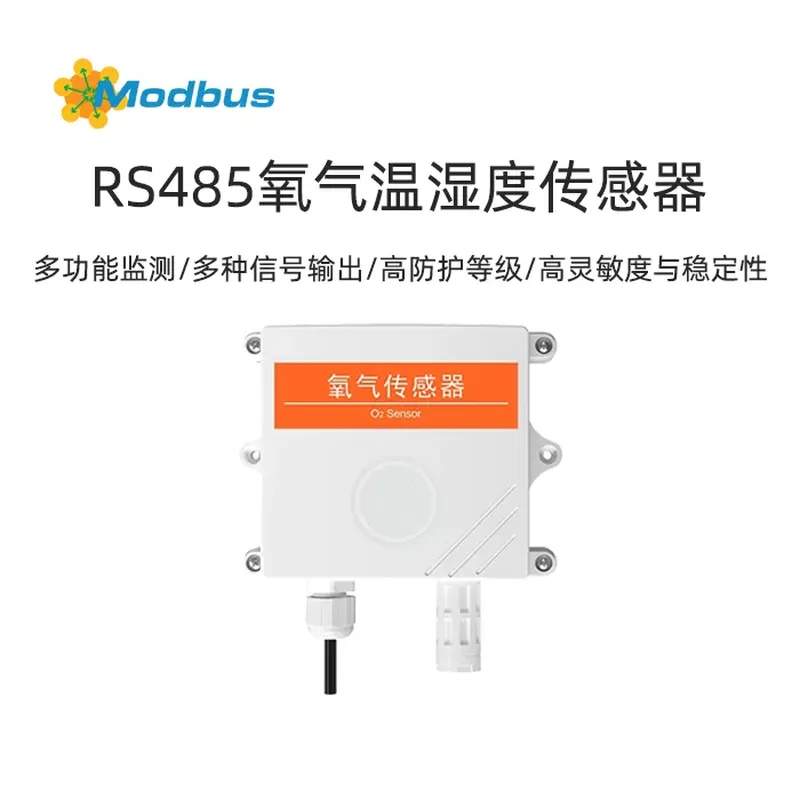

# 氧气温湿度传感器使用说明书
## 产品概述
氧气温湿度传感器是一款高精度、多功能的环境监测设备,能够同时测量氧气浓度、温度和湿度。该产品广泛应用于工业、农业、医疗、实验室等领域,为用户提供了一个全面的环境监测解决方案。
## 产品特点
### 1. **多功能监测**
- 同时测量氧气浓度、温度和湿度。
- 高精度传感器,确保测量数据的准确性。
### 2. **多种信号输出**
- 支持RS485、4-20mA、0-5V、0-10V等多种信号输出方式。
- 标准Modbus-RTU通信协议,方便与各种控制系统集成。
### 3. **高防护等级**
- IP65防护等级,适应各种恶劣环境。
- 防水胶条设计,防潮效果显著。
### 4. **高灵敏度与稳定性**
- 高密度材质,确保设备的耐用性。
- 内置高精度探头,灵敏度高,响应速度快。
### 5. **多种产品设计**
- 提供氧气传感器和氧气温湿度传感器两种类型,满足不同客户需求。
## 技术参数
### **基本参数**
| 参数 | 说明 |
|--------------|----------------------------------------------------------------------|
| 供电电源 | DC 9V-30V |
| 输出信号 | RS485/标准Modbus-RTU协议/4-20mA/0-3V |
| 功耗 | <0.08A@12V(小于1W) |
| 工作温度 | -20℃~50℃ |
| 工作湿度 | 5~95%RH无冷凝 |
| 压力范围 | 80KPa-120KPa |
### **测量参数**
| 参数 | 说明 |
|----------------------|----------------------------------------------------------------------|
| 氧气测量范围 | 0-25%/0-30% |
| 氧气分辨率 | 0.01% |
| 氧气精度 | ±0.2%@25℃ |
| 温度测量范围 | -20℃至80℃ |
| 温度分辨率 | 0.01℃ |
| 温度测量精度 | ±0.2℃ |
| 湿度测量范围 | 0-100%RH |
| 湿度分辨率 | 0.01%RH |
| 湿度测量精度 | ±2%RH |
| 响应时间 | 小于3秒 |
| 使用寿命 | 大于2年 |
## 安装与使用
### 1. **安装**
- **壁挂安装**:使用螺丝将设备固定在墙面或其他稳固的支撑物上。
- **防水处理**:确保设备安装位置干燥,避免水浸。
### 2. **接线**
- **电源接线**:棕色线接电源正(DC 10-30V),黑色线接电源负。
- **信号接线**:黄色线接RS485A,蓝色线接RS485B。
### 3. **调试**
- **通信设置**:通过Modbus协议设置设备地址和波特率。
- **数据读取**:使用PLC或其他控制系统读取设备的测量数据。
## 维护与保养
1. **定期清洁**:保持设备表面清洁,避免灰尘和污垢影响测量精度。
2. **防水检查**:定期检查设备的防水性能,确保密封良好。
3. **校准**:定期校准设备,确保测量数据的准确性。
4. **故障排除**:如发现测量数据异常,请及时联系专业人员进行检查和维修。
## 通讯协议
### 1. **寄存器地址**
| 寄存器地址 | PLC或组态地址 | 内容 | 操作 | 范围及定义说明 | 实际值 |
|-------------|----------------|------------------|------|----------------------|--------------|
| 0000H | 40001 | 湿度(单位%RH) | 只读 | 0~1000 | 0~100.0 |
| 0001H | 40002 | 温度(单位0.1℃) | 只读 | -400~800 | -40.0~80.0 |
| 0002H | 40003 | 氧气浓度 | 只读 | 0~250 | 0~25.0 |
### 2. **通讯协议示例**
- **读取设备地址0x01的O₂值**
- **问询帧(16进制)**:
```
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x02 0x00 0x01 0x25 0xCA
```
- **应答帧(16进制)**:
```
地址码 功能码 返回有效字节数 O₂值 校验码低位 校验码高位
0x01 0x03 0x02 0x00 0x64 0xB9 0xAF
```
- **计算**:0x64(十六进制)= 100 => 氧气=10%Vol
## 附录
### **单位换算**
- **氧气测量单位换算**:
- 1%Vol = 10000ppm
- 1ppm = 1.429mg/m³
### **常见问题解答**
- **Q**: 设备无法通信怎么办?
- **A**: 检查接线是否正确,确保电源和信号线连接牢固。检查设备地址和波特率设置是否正确。
- **Q**: 测量数据异常怎么办?
- **A**: 检查设备是否受到干扰,确保安装环境符合要求。如问题持续,请联系技术支持。
