噪声传感器

产品概述

这款噪声传感器是一款高灵敏度、高精度的环境监测设备，广泛应用于气象站、农业、林业、温室大棚、养殖、建筑、实验室、城市照明等领域。它采用高密度材质外壳，具备防水、防尘、防潮等多种防护功能，适应各种复杂环境。

产品特点

1. 高灵敏度
- 高精度测量，确保数据的准确性。

2. 高密度材质外壳
- 原装进口高密度材质外壳，确保设备的耐用性和稳定性。

3. 壁挂式设计
- 精巧外观，两侧安装螺丝钉，方便安装和使用。

4. 防护等级IP65
- 设备防水胶密封，可适用于高湿度、潮湿的地方。

5. 多种输出信号
- 支持RS485、4-20mA、0-5V、0-10V等多种输出信号，满足不同应用场景的需求。

产品参数

| 参数名称 | 参数值 |
|----------------|-----------------------------------------------------------------------|
| 直流供电 | 10-30V DC |
| 最大功耗 | 0.4W |
| 输出信号 | RS485/4-20mA/0-5V/0-10V |
| 响应时间 | ≤2S |
| 测量范围 | 30dB-130dB |
| 分辨率 | 0.1dB |
| 测量精度 | ±0.5dB（在参考音准，94dB@1kHz） |
| 频率加权特性 | A加权 |
| 频率响应 | 20Hz-12.5kHz |
| 工作温度 | -20-60℃ |
| 工作湿度 | 0%RH~80%RH |
| 耗电 | ≤0.15W（@12V DC，25℃） |
| 工作压力范围 | 0.9-1.1atm |

噪声分贝参考

| 噪声类型 | 分贝范围 |
|------------------------|----------------|
| 耳边小声说话 | 20~40dB |
| 正常交谈 | 40~60dB |
| 吵闹 | 60~70dB |
| 很吵，开始影响听力 | 70~90dB |
| 对听力造成极大损害 | 100dB以上 |

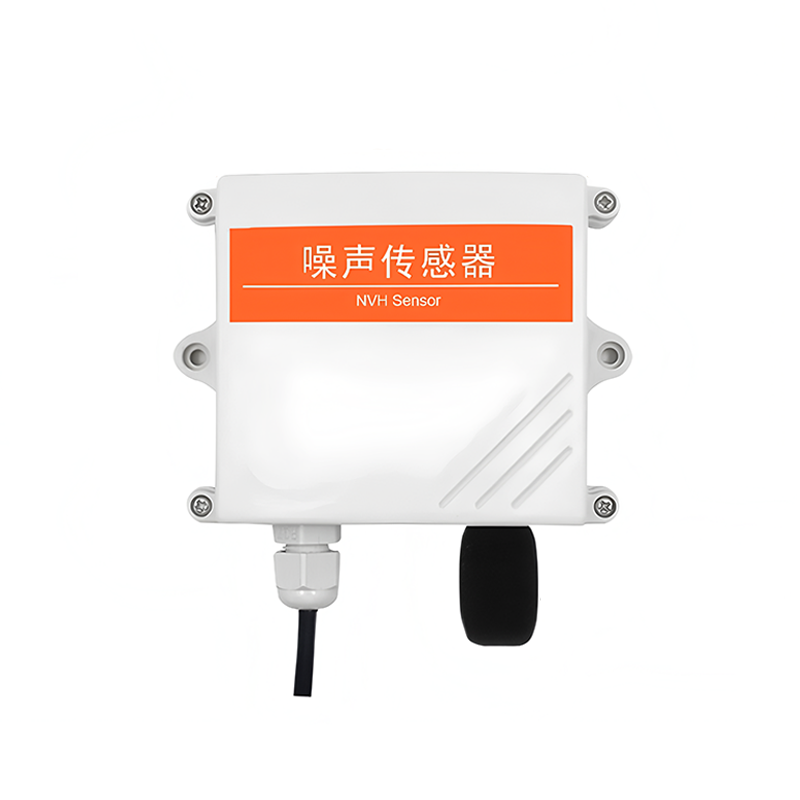

### **实物展示**

1. **外形尺寸**
- 尺寸：110mm × 85mm × 44mm

2. **设备材质**
- 原装进口高密度材质外壳，壁挂式精巧外观，两侧安装螺丝钉。

3. **密闭性能**
- 防护等级IP65，设备防水胶密封，可适用于高湿度、潮湿的地方。

接线说明

485型
| 线色 | 说明 |
|------|--------------------------|
| 棕色 | 电源正（10~30V DC） |
| 黑色 | 电源负 |
| 黄色 | 485-A |
| 蓝色 | 485-B |

### **通信协议**

#### **寄存器地址**
| 寄存器地址 | PLC或阻态地址 | 内容 | 操作 |
|------------|----------------|--------------------------|------|
| 0000H | 40001 | 瞬时噪声值 | 只读 |
| | | 上传数据为真实值的10倍 | |

#### **通讯协议示例及解释**

**读取设备地址 0x01 的噪声值**

**问询帧：**
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
|--------|--------|----------|----------|------------|------------|
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x01 | 0x84 | 0x0A |

**应答帧（例如读到当前噪声为 71.3dB）：**
| 地址码 | 功能码 | 有效字数 | 当前噪声值 | 校验码低位 | 校验码高位 |
|--------|--------|----------|------------|------------|------------|
| 0x01 | 0x03 | 0x02 | 0x02 0xC9 | 0x79 | 0x72 |

**噪声计算：**
当前噪声：02C9H（十六进制）= 713 => 噪声 = 71.3dB

**4-20mA型输出信号转换计算**
例如量程30dB~120dB，4-20mA输出，当输出信号为12mA时，计算当前噪声值。
- 噪声量程跨度为90dB，用16mA电流信号来表达。
- 90dB/16mA=5.625dB/mA，即电流1mA代表噪声变化5.625dB。
- 测量值12mA-4mA=8mA。
- 8mA*5.625dB/mA=45dB。
- 当前噪声为30+45=75dB。

**计算公式为：**
噪声=5.625*电流+7.5，电流值单位mA

**0-5V型输出信号转换计算**
例如量程30~120dB，0-5V输出，当输出信号为2V时，计算当前噪声值。
- 噪声量程跨度为90dB，用5V电压信号来表达。
- 90dB/5V=18dB/V，即电压1V代表噪声变化18dB。
- 测量值2V-0V=2V。
- 2V*18dB/V=36dB。
- 当前噪声为30+36=66dB。

**计算公式为：**
噪声=18*电压+30，电压值单位V

**0-10V型输出信号转换计算**
例如量程30~120dB，0-10V输出，当输出信号为5V时，计算当前噪声值。
- 噪声量程跨度为90dB，用10V电压信号来表达。
- 90dB/10V=9dB/V，即电压1V代表噪声变化9dB。
- 测量值5V-0V=5V。
- 5V*9dB/V=45dB。
- 当前噪声为30+45=75dB。

**计算公式为：**
噪声=9*电压+30，电压值单位V

应用范围

广泛应用于气象站、农业、林业、温室大棚、养殖、建筑、实验室、城市照明等需要监测噪声的领域。

总结

这款噪声传感器凭借其高灵敏度、高精度、强防护和灵活安装的特点，成为环境监测领域的理想选择。无论是工业、农业还是科研领域，它都能提供可靠的测量数据，助力用户实现精准管理和高效决策。
