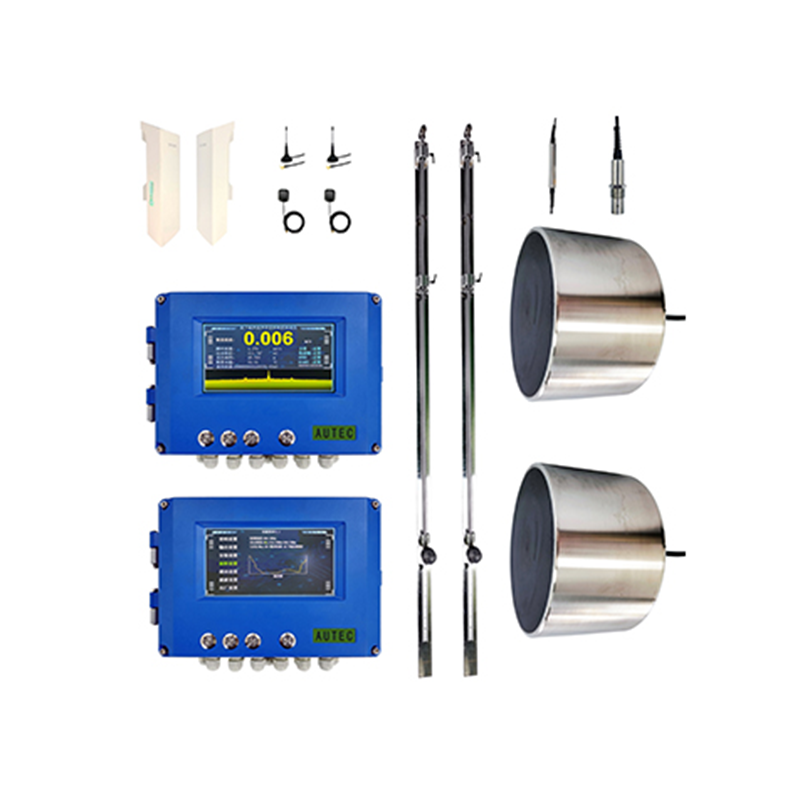

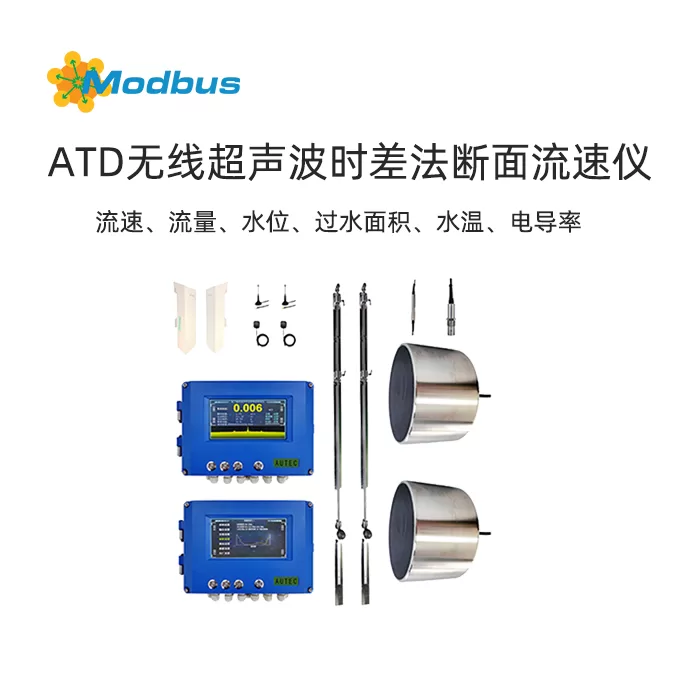

ATD无线超声波时差法断面流速仪

测量原理

超声波在距离200米以下的水中传输时，直达波的传输有效性得到保证，所以在河道的左、右岸45度对角各安装一套水下声呐传感器，可以接收到受顺、逆流影响声速的超声波直达波信号，也就是通常说的时差测流法。直达波到达时间差与传 感器直达声通道的水层的流速成正比关系。

与传统时差法相比，左、右岸采用自组网无线数据链通联，双机通过卫星进行步授时工作，在河道中安装不影响通航。

◆ 主要特点

▶ 测量参数：流速、流量、水位、过水面积、水温、电导率

▶ 等； 主、从机分别安装在左、右岸固定地点；

▶ 采用北斗授时同步；

▶ 主、从机自组网无线数据链；

▶ 直达波的首波识别判定时间；

▶ 主、从机均有声波接收实时显示图；

▶ 主、从机均有完整的设置菜单和操作按键；

▶ 主、从机为IP65铝壳结构，工业化的产品设计；

▶ 内置50点基底高程设置；

▶ 主要声学组件：超声波换能器在水下与水流方向呈45°角左、右岸布设；

▶ 主、从机为7寸彩色液晶显示，内置4G 全网通组件，直传水利平台；

▶ 可以测量零流、低流；

▶  获：多项专利和软著;

▶  入选《全国水利系统招标产品重点采购目录》

◆应用场景

水文、水利、环保等部门在江、河断面流量测量，适用于20米-200米河宽工况下使用。

◆ 技术参数
