ZLAN5143D-集串口服务器、Modbus网关、MQTT网关、RS485转JSON等多种功能

在现代工业自动化的浪潮中，数据的实时采集与精确传输是提升生产效率和系统可靠性的关键。导轨型串口服务器/Modbus网关，作为工业级数据交互设备，正逐渐成为智能制造和工业物联网中不可或缺的一环。本文将详细介绍ZLAN5143D这款高性能串口服务器/Modbus网关，探索其如何以其卓越的功能和工业级特性，满足严苛工业环境的需求。

产品概述

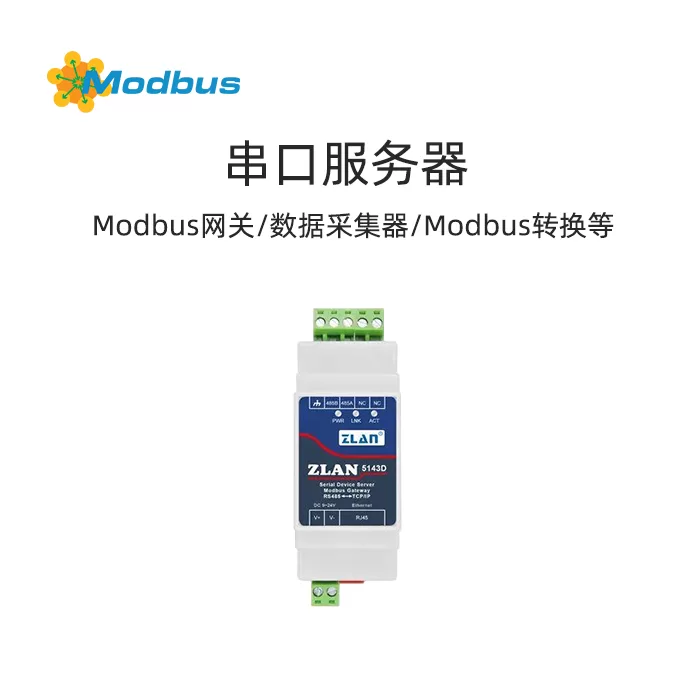

ZLAN5143D是一款专为工业环境设计的RS485设备数据采集器/物联网网关，集串口服务器、Modbus网关、MQTT网关、RS485转JSON等多种功能于一体。它以其小巧的体积、导轨型安装方式、宽电压输入以及丰富的通信接口，为工业现场提供稳定可靠的数据传输解决方案。

功能特点

ZLAN5143D的功能特点体现在其多样化的通信协议支持和灵活的工作模式上：

• RS485转TCP/IP：支持将RS485串口数据转换为TCP/IP网络数据，实现传统串口设备快速接入现代网络架构。
• Modbus协议转换：支持Modbus TCP转Modbus RTU，便于实现不同Modbus设备间的通信。
• MQTT网关功能：支持MQTT协议，可将串口数据通过MQTT协议上传至服务器，适用于物联网远程监控。
• JSON数据格式支持：可将采集的串口数据转换为JSON格式，便于与其他系统集成。
• 虚拟串口模式：支持虚拟串口技术，允许用户软件通过虚拟串口与设备通信，无需改动现有软件。
• 多主机功能：支持多个计算机主站同时访问一个RS485从设备，提高通信效率。

技术参数

ZLAN5143D的技术参数反映了其工业级的性能和适应性：

• 通信界面：具有1个RS485接口和1个RJ45以太网接口，支持2 KV级浪涌保护。
• 串口参数：支持波特率从300bps至115200bps，数据位5至9位，无流控或硬流控。
• 软件协议：支持ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS等。
• 工作模式：支持TCP服务器、TCP客户端、UDP、UDP组播等多种工作模式。
• 电源要求：9～24V DC宽电压输入，适应不同电源环境。

使用说明

ZLAN5143D的使用说明涵盖了硬件连接、软件安装、参数配置等关键步骤：

• 硬件连接：简化的端子式接线设计，方便用户快速连接电源、RS485和网线。
• 软件安装：提供ZLVircom工具，支持设备IP参数配置和虚拟串口创建，简化配置过程。
• 参数配置：通过ZLVircom或Web浏览器进行设备参数设置，包括网络配置、串口设置等。

工作模式和转化协议

ZLAN5143D支持多种工作模式和协议转化，以适应不同的应用场景：

• 虚拟串口模式：适用于需要使用COM口进行通信的用户软件，如PLC编程、组态软件等。
• 直接TCP/IP通信模式：适用于用户软件直接与串口服务器的网口进行TCP/IP通信的场景。

设备调试

设备调试部分详细介绍了如何进行网络物理连接、TCP连接、数据发送和接收的测试，以及如何使用远程监视功能进行调试。

• 网络物理连接：强调了使用适当的网线和检查连接状态的重要性。
• TCP连接测试：指导用户如何使用工具进行TCP连接的建立和数据传输测试。

Modbus高级功能

ZLAN5143D作为Modbus网关使用时，提供了高级的Modbus功能，包括存储型Modbus网关和多主机功能。

• 存储型Modbus网关：允许网关保存寄存器内容，提高查询速度，优化多主机访问性能。
• 多主机功能：支持多个计算机主站同时访问一个RS485从设备，提高通信效率。

注册包和心跳包

ZLAN5143D支持注册包和心跳包功能，适用于设备与云端软件的通信。

• 注册包：在TCP连接建立时发送，作为设备标识，简化云端设备的识别和管理。
• 心跳包：定期发送，用于检测通信链路的状态，保证数据传输的连续性。

HTTPD客户端通信功能

ZLAN5143D提供了HTTPD客户端通信功能，允许设备上发数据直接以HTTP协议格式提交给Web服务器，简化了云端软件开发工作量。

MQTT网关

ZLAN5143D的MQTT网关功能，使其能够作为一个中间件，将串口数据通过MQTT协议上传到云平台。

JSON转Modbus RTU

ZLAN5143D支持将JSON格式的数据转换为Modbus RTU指令，进一步拓宽了数据应用的范围。

NTP时间功能

设备支持NTP协议，能够同步网络时间，为数据采集和协议内容上发提供时间基准。

设备管理

ZLAN5143D提供了设备管理功能，允许用户通过软件进行远程设备重启、参数修改和固件升级。

订购信息

ZLAN5143D有多个型号可供选择，包括普通型和支持P2P功能的型号，以满足不同用户的需求。

售后服务和技术支持

用户可通过官方渠道获得详细的产品信息、技术支持和售后服务。

结语

ZLAN5143D导轨型串口服务器/Modbus网关以其强大的功能、灵活的配置和工业级的性能，成为了工业自动化和物联网领域的理想选择。无论是在智能制造、智能电网、远程监控还是能耗管理等应用场景，ZLAN5143D都能提供稳定可靠的数据通信解决方案，助力企业实现智能化升级，提升生产效率和运营质量。

随着工业4.0和智能制造的不断深入，ZLAN5143D导轨型串口服务器/Modbus网关有望在更多领域发挥其价值，成为推动工业自动化和智能化发展的重要力量。
