概述

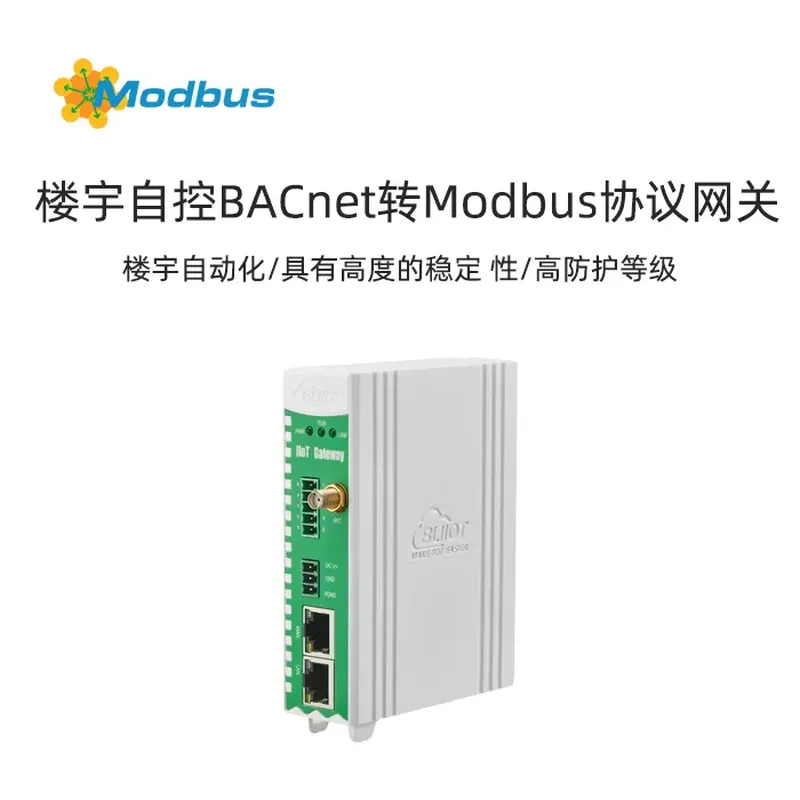

BA10X BACnet 网关是一款经济型楼宇自动化、暖通控制系统的物联网关,用于实 现 Modbus RTU 、Modbus TCP 、DL/T645 、各种 PLC 等多种协议转换为 BACnet/IP 协 议的网关。
BA10X 下行支持:Modbus RTU Master、Modbus TCP Master、DL/T645、PLC 等协 议。
BA10X 上行支持:BACnet/IP 协议。
BA10X 采用嵌入式 ARM MCU ,基于 Linux OS 系统开发的产品,具有高度的稳定 性。提供 2/6 路 RS232/RS485 可选串口输入,1 路电源输入 2 路以太网口(WAN 口和 LAN 口)以及 1 路 USB 接口,SIM 卡可选。以 WiFi 或以太网方式接入互联网,具有 速率快,延时低的特点。
BA10X 具有强大的协议转换功能,可以实现同时采集多种协议,包括:Modbus RTU, Modbus TCP ,DL/T645、PLC 。上行支持 BACnet/IP 协议。
BA10X 支持通过 OpenVPN 通道,远程管理或配置网关。
BA10X 支持路由功能以及级联交换机数据采集,方便采集更多的工业设备数据, 软件功能完善,覆盖绝大多数常规应用场景。
BA10X 集成了人性化配置界面,以及远程配置、远程升级固件等 功能,用户只需通过简单的设置 。
功能特点
下行支持:Modbus TCP、Modbus RTU、DL/T645、PLC 等协议;
上行支持:BACnet/IP 协议;
宽工作电压设计,支持 9-36V DC 供电,接口为接线端子方式;
支持 2/6 路 RS232/RS485 可选输入;
串口波特率支持 2400bps-115200bps;停止位支持 1,2 位,数据位支持 7,8 位,支持 None,Odd,Even 校验方式;
支持 2 路 RJ45 以太网口,分别为 1LAN +1WAN ,WAN 口和 LAN 口可以直 接采集设备或采集级联交换机上的设备,具备链路和数据指示灯,网口内置隔离变压器,高达 2KV 电磁隔离;
支持数据 TSL\SSL 加密,保障数据的安全;
支持路由功能;
支持 4G功能,可以设置 APN 参数;插网线连外网时候,优先使用有线上网, 无有线网络会切换到 4G 网络;
支持通过 OpenVPN 通道,远程管理或配置网关;
支持通过 MQTT 远程发送配置文件,更改配置;
支持 Modbus RTU 转 Modbus TCP 、透明传输;
支持 RESET 按键恢复出厂功能(在开机状态长按,直到 RUN 指示灯熄灭), 防止参数设置错误;
支持软件看门狗,具有高度的可靠性;
支持网关定时重启功能;
采用塑料外壳材质,防护等级 IP30;
设备体积小,30/40mm*83mm* 110mm ,支持壁挂式安装以及工业导轨安装。
技术参数
分类 | 参数 | 描述 |
系统 | 处理器 | 最大主频 300Mhz |
存储 | 128MB | |
内存 | 64MB | |
电源 | 输入电压 | DC 9~36V |
功耗 | 正常:70mA@12V,最大:168mA@12V。 | |
反接防护 | 支持 | |
网口 | 网口规格 | 2*RJ45,10/100Mbps, 自适应 MDI/MDIX |
网口保护 | ESD ±6kV(接触), ±8kV(空气); EFT 1kV 5kHz | |
串口 | 串口数量 | 2/6*RS232/RS485 |
串口波特率 | 2400bp s-115200bp s | |
数据位 | 7,8 | |
校验位 | None, Even, Odd | |
停止位 | 1, 2 | |
串口保护 | ESD ±6kV(接触), ±8kV(空气); SURGE ±1kV,8/20us; |
EFT 1kV 5kHz | ||
SIM 卡(可选) | 数量 | 1 |
规格 | 抽屉式接口,支持 1.8V/3V SIM/UIM 卡(NANO) | |
保护 | 内置 15KV ESD 保护 | |
USB 接口 | 数量 | 1*Mini USB,1*USB 2.0 |
保护 | 过流保护;ESD ±6kV(接触), ±8kV(空气) | |
4G (选配功能) | 天线接口数量 | 1 |
天线接口类型 | SMA 孔式 | |
L-E 版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B5,B8
FDD-LTE:B1,B3,B5,B7,B8,B20 TDD-LTE:B38,B40,B41 | |
L-CE 版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B8
TD-SCDMA:B34,B39 FDD-LTE:B1,B3,B8 TDD-LTE:B38,B39,B40,B41 | |
L-A 版本 | WCDMA:B2,B4,B5
FDD-LTE:B2,B4,B12 | |
L-AU 版本 | GSM/EDGE:850,900,1800MHz WCDMA:B1,B2,B5,B8
FDD-LTE:B1,B3,B4,B5,B7,B8,B28 TDD-LTE:B40 | |
L-AF 版本 | WCDMA:B2,B4,B5
FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71 | |
CAT-1 版本 | GSM:900,1800
FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B38,B39,B40,B41 | |
GPS (选配功能) | 天线接口数量 | 1 |
天线接口类型 | SMA 孔式 | |
跟踪灵敏度 | > -148 dBm | |
平面位置精度 | 2.5m | |
协议 | NMEA-0183 V2.3 | |
指示灯 | PWR 灯 | 接入电源后常亮 |
RUN 灯 | 系统运行时闪烁,系统不运行时熄灭 | |
LINK 灯 | 以太网通信闪烁,4G 通信常亮,以太网和4G 都不通 信时熄灭 |
软件参数 | 网络协议 | IPV4、TCP/UDP、DHCP、DNS 等 |
IP 获取方式 | 静态 IP/DHCP | |
透明传输 | 支持 | |
域名解析 | 支持 | |
用户配置 | PC 软件配置,支持 WIN XP、WIN 7、WIN 8 和 WIN 10 | |
网络缓存 | 发送:8Kbyte;接收:8Kbyte。 | |
注册包 | 支持自定义注册包 | |
心跳包 | 支持自定义心跳包 | |
安规认证 | MTBF | ≥10 万小时 |
IEC 61000-4-2 (ESD) Level 3 | ||
IEC 61000-4-4 (EFT) Level 3 | ||
IEC 61000-4-5 (Surge)Level 3 | ||
其他 | CE、FCC | |
环境 | 工作温度、湿 度 | -40~55℃ , 5~95% RH |
存储温度、湿 度 | -40~85℃ , 5~95% RH | |
其他 | 外壳 | 塑料材质 |
尺寸 | 40mm×83mm×110mm/30mm×83mm×110mm(L*W*H) | |
防护等级 | IP30 | |
净重 | 171g/133g | |
安装方式 | 壁挂式、导轨式 |
设备选型
型号 | WAN 口 | LAN 口 | RS485 口 | 上行协议 | 下行协议 |
BA100 | 1 | 1 | 2 | BACnet/IP | Modbus RTU 、Modbus TCP |
BA100P | 1 | 1 | 6 | ||
BA102 | 1 | 1 | 2 | BACnet/IP | Modbus RTU 、Modbus TCP、
DL/T645 |
BA102P | 1 | 1 | 6 | ||
BA107 | 1 | 1 | 2 | BACnet/IP | Modbus RTU 、Modbus TCP、
PLC |
BA107P | 1 | 1 | 6 | ||
BA108 | 1 | 1 | 2 | BACnet/IP | Modbus RTU 、Modbus TCP、
各大空调协议 |
BA108P | 1 | 1 | 6 | ||
BA110 | 1 | 1 | 2 | BACnet/IP | Modbus RTU 、Modbus TCP、
DL/T645、PLC |
BA110P | 1 | 1 | 6 |
