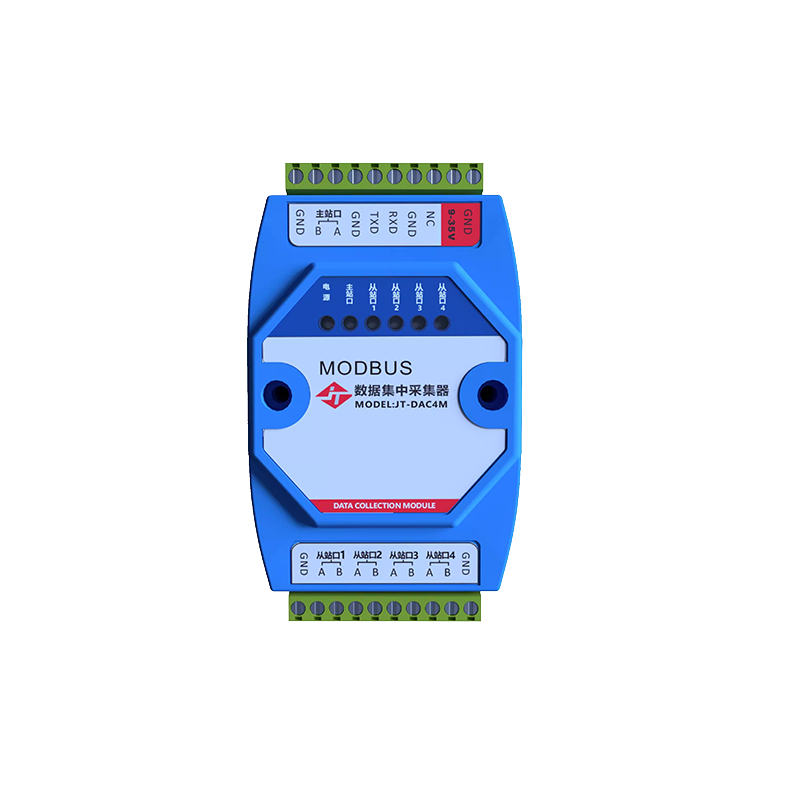

四路Modbus数据集中采集器：轻松实现多设备数据采集

产品概述

四路Modbus数据集中采集器是一款功能强大的设备，可以帮助您轻松实现多台Modbus设备的数据采集。它具有以下特点：

• 多路采集：支持4个RS485通讯口，可同时采集4台Modbus设备的数据。
• 高速缓存：内置1024个寄存器和1024个线圈的缓存，可有效提高数据采集效率。
• 灵活配置：支持设备地址、寄存器地址和线圈地址任意修改，满足您的个性化需求。
• 稳定可靠：支持自动轮询、抢占式操作系统等功能，确保数据采集的稳定性和可靠性。
• 多种应用：适用于流量计集群采集、电表集群采集、工业自动化等多种场景。

产品特点

• 主动轮询：定期扫描所有设备，确保数据实时更新。
• 数据集中：将所有设备的数据集中到一个设备，方便管理和分析。
• 抢占式操作系统：保证数据采集的实时性和可靠性。
• 1024个寄存器缓存：存储大量数据，提高数据采集效率。
• 支持设备地址重映射：可根据您的需求修改设备地址，方便组网。
• 支持寄存器地址重映射：可根据您的需求修改寄存器地址，方便数据采集。
• 支持线圈地址重映射：可根据您的需求修改线圈地址，方便数据采集。
• 支持多种波特率：支持1200~115200bps多种波特率，兼容不同设备。
• 支持多种操作系统：支持Win98/2000/2003/2008/CE/Linux/WinXP/Vista/Win7/Win8/Win10/Mac OS X等操作系统。

产品参数

产品应用

• 流量计集群采集：可同时采集多台流量计的数据，用于流量监测、分析等。
• 电表集群采集：可同时采集多台电表的数据，用于电能计量、分析等。
• 工业自动化：可采集生产设备的数据，用于设备监控、管理等。

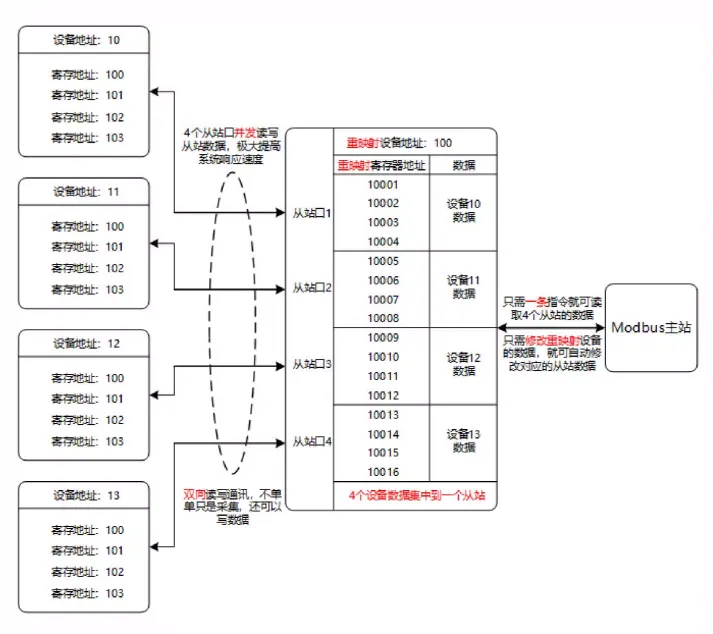

原理图：

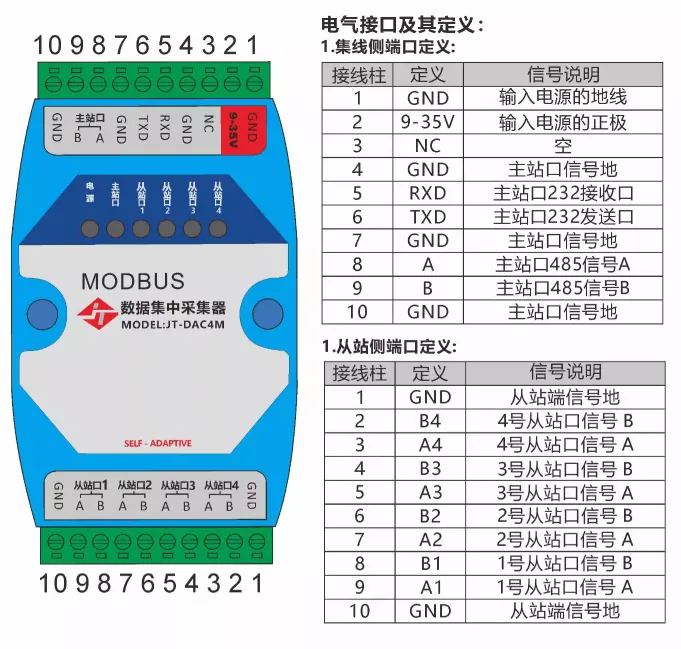

端口定义：

产品优势

• 提高效率：可同时采集多台设备的数据，有效提高数据采集效率。
• 简化编程：支持设备地址、寄存器地址和线圈地址任意修改，方便系统开发人员简化编程。
• 提高可靠性：支持自动轮询、抢占式操作系统等功能，确保数据采集的稳定性和可靠性。
• 降低成本：只需一台设备即可采集多台设备的数据，节省成本。

使用注意事项

• 配置Modbus缓存命令时，需要采集器工作在上电配置状态
• 使用采集器之前，必须弄清楚当前各个设备的数据格式，包括波特率、数据位、校验位、停止位等;
• 如果通讯设置里有配置校验位的，则数据位加1位，比如您的设备需要配置8、E、1，则采集器必须配置为9、E、1;
• 采集从站数据之前，必须先把所有主站要读取或写入的从站设备的设备ID号、寄存器 地址和数量列举出来，并通过上位机配置助手配置到采集器里;
• 正常配置正确的Modbus缓存命令之后，采集器会主动去联系从站获取对应寄存器的 所有数据，如果缓存命令设置不正确，请求从站数据会不成功或断续状态，可以从从站指示灯识别出来;
• 如果缓存命令设置不正确，也可能导致主站设备获取不到正确的从站数据;
• 配置完成后，须重新对采集器上电后才能正常工作
• 由于固件版本多样的原因，建议每次更改采集器指令集后重新设置一下串口配置;
• 只要采集器的mobus指令集设置提示成功后即可正常采集数据了，如果遇到读取指令不上来，或者不完整，可能是软件跟系统的不适配造成，可不用理会。

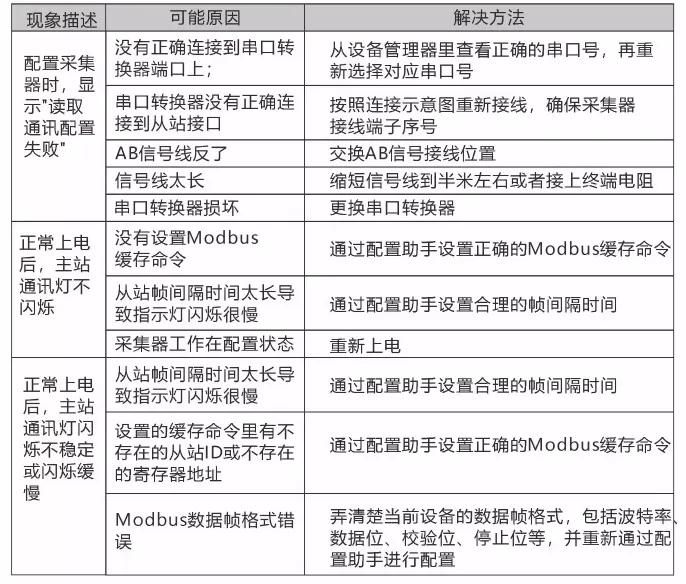

常见问题及解决办法

如果您需要采集多台Modbus设备的数据，四路Modbus数据集中采集器是您的理
